A62C — Противопожарная техника

Номер патента: 1657201

Опубликовано: 23.06.1991

Авторы: Григорьева, Левин

МПК: A62C 13/00

Метки: пожаротушения, порошкового

...порошкового пожаротушения содержит емкость 1 с расположеннымив нижней ее части аэратором 2 для вспуши вания порошка и сифоном 3, на которомсоосно установлены пружины 4 и 5 с переменным диаметром витка так, что их концыменьшего диаметра а посредством втулки 6закреплены на соедней части сифона, а концы большего диаметра б не закреплены инаправлены в противоположные стороны.Установка работает следующим образом.При движении транспортного средства(поезда) оборудование, установленное нанем, испытывает воздействие вибраций,являющихся следствием влияния пути ирежима движения поезда, Воздействие состороны пути связано с ударами на стыкахрельсов, центробежными силами при вписывании в кривые, галопированием и рысканием транспортного...

Номер патента: 1657202

Опубликовано: 23.06.1991

Авторы: Жестков, Иванов, Колоколов, Красноперов, Рачинский

МПК: A62C 31/12

Метки: дозирования, огнетушащих, пенообразователя, установок

...через линию 24, трубку 27, золотник 20, линию 17 передается в полость 16. работающую на закрытие клапанов 5 и 15, и подмембранную полость 26. Усилие пружины 22 удерживает мембрану 25 в равновесном положении.Источник 7 сжатого газа в форме баллона или цеховой пневмолинии находится в запертом состоянии с помощью замкового устройства 8. При пожаре по сигналу извещателя в напорной линии 4 давление воды 5 10 15 20 25 30 35 40 45 50 возрастает до 0,7 МПа. Под действием повысившегося давления мембрана 25 сжимает пружину 22, перемещая одновременно гидрозолотник 20 и замковое устройство 8 с помощью механической связи 26, При этом гидрозолотник 20 сообщает полости 16 с атмосферой, а полости 18 с напорной линией 4, что приводит к открытию...

Номер патента: 1657203

Опубликовано: 23.06.1991

Автор: Житников

МПК: A62C 35/00

Метки: пожаротушения, порошкового

...седла для посадки конца штока 14 запорного клапана 10. В концевой части штока 14, расположенной внутри сифонной трубки 13 (при посадке штока в седло сифонной трубки), выполнены расположенные под углом к продольной оси штока поперечные каналы 15 (фиг. 2), переходящие в продольный канал 16, Последний связан с выходом емкости 12. Установка порошкового пожаротушения работает следующим образом,В режиме длительного ожидания кран 7 закрыт, сжатый воздух под заданным давлением подведен к сосуду 1 от источника 4 сжатого воздуха через обратный клапан 5 и вспушиватель 2, а также через нормально 5 10 15 20 25 30 35 40 емкостью 12 для сжатого воздуха. При запуске установки сжатый воздух, выходя из поперечных каналов, разрушает слежавшийся...

Номер патента: 1657204

Опубликовано: 23.06.1991

Автор: Палеев

МПК: A62C 35/00

Метки: огнетушитель

...то же, в момент истечения пены беэ добавки хладона; на фиг. 6 - узел на фиг. 2; на фиг. 7 - узел 11 на фиг, 2; на фиг. 8 - узел 1 П на фиг. 4.Огнетушитель состоит из корпуса 1, нижняя часть 2 которого заполнена огнетушащей жидкостью с большей плотностью, например хладоном, а верхняя часть 3 соединена с баллоном 4 для сжатого газа, Корпус 1 закрыт крышкой 5 с прикрепленным к ней сифоном 6. состоящим из трех ступеней с уменьшающимся к днищу 7 диаметром. Сифон имеет выпускное отверстие 8 и впускное отверстие 9, выполненное в его торцовой части, обращенной к днищу 7 корпуса 1, Кроме того, сифон имеет несколько калиброванных впускных отверстий 10 и 11, выполненных на торцовой поверхности каждой ступени. Корпус 1 содержит размещенную между...

Номер патента: 1659014

Опубликовано: 30.06.1991

Авторы: Деменкова, Костенко, Шамардина

МПК: A62C 39/00, A62C 5/033

Метки: пожара, тушения

...приготовленного раствора приливают к 12,5 мл карбамидоформальдегидной смолы марки КФ-Б (ГОСТ 14231-78) и перемешивают смесь до ее желатинизации. С помощью эжекционного смесителя смешивают полученный гель с 25 мл воды и подают полученный огнегасительный состав в очаг пожара с помощью насоса, На горящей поверхности происходит вспенивание состава и затвердение пены, Для определения эффективности действия огнегасительного состава с помощью пирометра "Квант-РТ" контролируют изменение температуры разогретой пожаром поверхности от момента нанесения на нее состава и до полного восстановления поверхностью первоначальной температуры.П р и м е р 2, 15 мл 25 оь-ного раствораьфата алюминия, приготовленного как в имере 1, приливают к 15 мл...

Номер патента: 1659063

Опубликовано: 30.06.1991

Авторы: Домничев, Назаров, Попов, Шатров

МПК: A62C 3/00

Метки: дегазации, резервуаров

...поглощение их абсорбентом, При распылении абсорбентов ) роизводят откачку жидкостей из резервуаров, 1 з.п. ф-лы, 1 ил. результате конденсации при одновременном поглощении пэров абсорбентами. Наиболее эффективен предлагаемый способ при дегазации резервуаров летом в жаркую погоду. Дегазацию проводят циклически, с продолжительностью подачи абсорбентов 15 - 30 мин с последующим прекращением на 20 - 30 мин, При подаче абсорбентов в течение 15 - 30 мин в обьеме резервуаров температура снижается до температуры распыляемой жидкости. Сконденсированные пары жидкости вместе с абсорбентом откачиваются насосом, При прекращении подачи абсорбентов происходит повышение температуры внутри резервуаров. Указанным способом возможна дегаза- ция при...

Номер патента: 1659064

Опубликовано: 30.06.1991

Авторы: Груманс, Стельмахович, Суприянович, Цай

МПК: A62C 3/02

Метки: кромки, лесного, пожара, тушения

...тушение кромки лесного пожара, Новым в устройстве является то, что оно выполнено в виде закрытого кожуха. в передней части которого установлен пламегаситель, состоящий из газоподводящей трубы и распылителя, а в задней части под кожухом расположен прикатывающий механизм. З 1 ил. авешивается на переднюю навему лесопожарного трактора.Усройство работает следуюом,При движении устройства по кромке лесного пожара пламя попадает в отверстие под закрытый кожух 1, Через газоподводящую трубу 3 и распылитель 4 во внутренний обьем кожуха 1 подаются выхлопные газы и распыленная жидкость (вода), Выхлопные газы под давлением вытесняют кислород изпод кожуха. Энергия, выделяющаяся при горении, расходуется на парообразование, что способствует охлаждению...

Номер патента: 1659065

Опубликовано: 30.06.1991

Авторы: Грунина, Гуревич, Рыбкин, Скворцов

МПК: A62C 3/04

Метки: пламягасящее

...газов,конкретно для защиты ацителенновых баллонов 6 т проникновения в них пламени взрывного распада ацетилена,Цель изобретения - повышение надежности и долговечности работы пламегасящего устройства за счет регистрации пористого элементапутем промывки его растворителем.На чертеже приведено пламегасящееустройство (баллонный ацетиленовый вентиль).В газовом канале корпуса вентиля 1 установлен пористый проницаемый пламегасящийэлемент 2, обработанный кремнийорганичесМой жидкостью и закрепленный фиксатором3. Пламегасящее устройство установлено в горловине ацетиленового баллона 4.Устройство работает следующим образом.При нормальных условиях работы горючий газ поступает в баллонный вентиль 1 и,проходя через поры пламегасящего элемента 2,...

Номер патента: 1659066

Опубликовано: 30.06.1991

Автор: Левицкий

МПК: A62C 3/06

Метки: выброса, горящей, жидкости, защиты, резервуара

...подачи охлаждающейжидкости (воды), нагреватель 2, гибкие огнестойкиее трубопроводы 3, охладитель 4, поплавки5,отводящую коммуникацию 6;кольцо наружногоорошения 7.Способ защиты от выброса горящей жидкости из резервуара осуществляют следующим образом. ности защиты путем предотвращения контакта гомотермического слоя с донной водой, Способ защиты от выброса горящей жидкости из резервуара заключается в отводе избыточного тепла от развивающегося гомотермического слоя, при котором отвод избыточного тепла от развивающегося гомо- термического слоя осуществляют с помощью горизонтальных охладителей, установленных выше уровня донной воды в гомотермическом слое, причем отвод избыточного тепла от развивающегося гомотермического слоя осуществляют из...

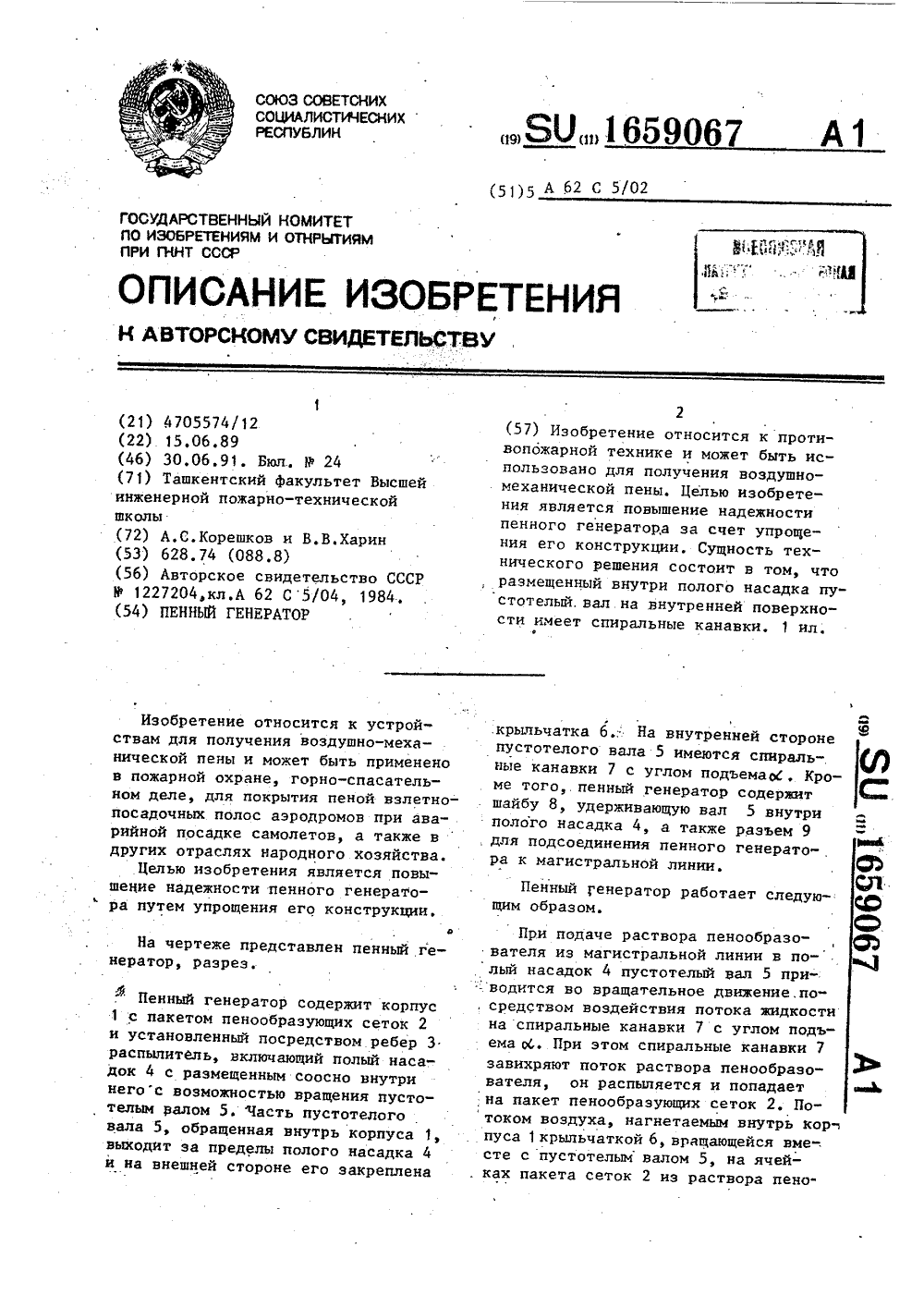

Номер патента: 1659067

Опубликовано: 30.06.1991

Авторы: Корешков, Харин

МПК: A62C 5/02

Метки: генератор, пенный

...сторонепустотелого вала 5 имеются спиральные канавки 7 с углом подьемаоС, Кроме того, пеннык генератор содержитшайбу 8, удерживающую вал 5 внутриполого насадка 4, а также разъем 9для подсоединения пенного генерато-,ра к магистральной линии.Пейный Генератор работает следующим образом,4 При подаче раствора пенообразователя из магистральной линии в полый насадок 4 пустотелый вал 5 приводится во вращательное движение,по, средством воздействия потока жидкостина спиральные канавки 7 с углом подьема р. При этом спиральные канавки 7завихряют поток раствора пенообразователя, он распыляется и попадаетна пакет пенообразующих сеток 2, Потоком воздуха, нагнетаемым внутрь кор.пуса 1 крыльчаткой 6, вращающейся вме-.сте с пустотелым валом 5, на ячей....

Номер патента: 1659068

Опубликовано: 30.06.1991

Автор: Котов

МПК: A62C 31/00

Метки: аппаратов, лесных, летательных, пожаров, тушения

...счет наличия крестообразной проволочной связки рукава зависают на ветвях горящих деревьев. Редактор Н. Коляда Составитель В,КомиссаровТехред М.Моргентал Корректор А. Осауленко Заказ 1800 Тираж 290 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к противопожарной технике, в частности к устройствам, используемым для тушения лесных пожаров.Цель изобретения - повышение эффективности поражения очага пламени в режиме висения вертолета на безопасной высоте.На чертеже показано предлагаемое устройство, общий вид.Устройство состоит из емкости 1, выолненной в виде рукава из...

Номер патента: 1659069

Опубликовано: 30.06.1991

Авторы: Басманов, Малиновский, Паршин

МПК: A62C 35/00

Метки: баллонах, герметичных, жидкости, уровня

...материала, закрытой снизу стаканом д, в днище которого жестко закреплена трубка 5 и 3 маломагнитного материала, чувствительного элемента, выполненного в виде поплавк 6 также из маломагнитного материала. Г 1 реобраэователь сигналов содержит электрОмагнит 7, установленный на стакане д, и магнитоуправляемые контакты 8, установленные напротив магнита в стеклянной колбе 9 вНутри трубки 5. Токопроводы 10 контактов и магнита выведены наружу корпуса огнетущителя и соединены с разъемом 11. Трубка 5, снизу имеет заглушку 12, разобщающую еь полость и полость трубы 3 от полости огнетушителя и служащую одновременно упором, ограничивающим перемещение поплавка 6 вниз, На верхнейчасти этого поплавка Установлено передаточное устройство, выполненное в...

Номер патента: 1660707

Опубликовано: 07.07.1991

Авторы: Болбат, Крупка, Привалов

МПК: A62C 5/00

Метки: пожаров, тушения

...конец которого пропускают через полюсное отверстие 15 в куполе 16 перемычки, Выворачивают свободный конецвоздуховода 14 и прикрепляют его с помощью застежки-молнии к куполу 16 по периметру полюсного отверстия 15. Закрепляют прицепное устройство 21 к элементам крепи выработки с прикрепленными к нему фалом 18 и стягивающим шнуром 19, Приподнимают верхний край купола 16 парашютной перемычки, удерживаемой с помощью строп 17, которая под действием напора, проходящего по выработке воздуха, расправляется и перекрывает сечение выработки, Под действием общешахтной депрессии вывернутый наизнанку конец воздуховода 14 расправится, а сам воздуховод распрямится. Освобождают от закрепления фал 18, Под напором вентиляционной струи, воздействующей на...

Номер патента: 1660708

Опубликовано: 07.07.1991

Авторы: Метальников, Тельпнер, Черников, Шевченко

МПК: A62C 13/00

Метки: пожаротушения

...следуюзом.Сжатый газ через трубопровод 2 поступает через вспушиватель 3 в сосуд 1, при этом, производится аэрация огнетушащего порошка в сосуде 1 и образование газо-порошковой смеси.При достижении пускового давления в сосуде 1 поршень 11, преодолевая сопротивление пружины 13, перемещается в направлении дна стакана 8, При совмещениикольцевой канавки 12 с отверстиями 10 ша-рики,15 перемещаются в канавку 12, приэтом происходит расфиксация шарикового замка, и стакан 8 вместе с поршнем 11 перемещается в направлении дна 6 патрубка 4. Так как наружный диаметр отверстия 10 меньше диаметра шариков 15, последние не выпадают иэ обоймы стакана 8 при прохож дении через отверстия 5. Стакан 8 достигает дна 6, а поршень 11 фиксируется шариковым...

Номер патента: 1661574

Опубликовано: 07.07.1991

Авторы: Моложавый, Мурашко, Руденко

МПК: A62C 3/07, B66C 23/88, G01C 9/10 ...

Метки: датчик, наклона, угла

...свободных концах скобы 15 установленэажимной элемент 16, выполненный в видевинта и гайки,Датчик работает следующим образом.Датчик через выводы 9 и 11 подключается к электрической цепи управлеиия, Висходном положении ззжимной элемент 16расстопорен и корпус 1 легко поворачивается на шаровом шарнире 2(ка штырях 14) поддействием противовеса б так, что винт 5становится перпендикулярно линии горизонта. Шарик 12 при этом сзмоустанавливается в центре мембраны 4. После этоговручную зажимным элементом 16 стягивают концы установочной скобы 15, которая сжимает упругое кольцо 13 и жестко фиксирует шаровой шарнир 2. При наклоне кузова, в котором установлен датчик, шарик 12 5 скатывается с центра мембраны 4 к контакту10 и электрическая цепь...

Номер патента: 1662588

Опубликовано: 15.07.1991

Авторы: Ушанов, Шаталов

МПК: A62C 35/00

Метки: пожаротушения

...25, сливное отверстие 26 и управляющую камеру В, отделенную от входного отверстия мембраной 27, Сбросные клапаны устанавливают в секциях таким образом, чтобы их входное отверстие было соединено с побудительной камерой запорно-пускового клапана той же секции, а управляющая камера была соединена с побудительной линией соседней секции. В предлагаемой системе входы сбросных клапанов соединены с побудительными камерами запорно-пусковых клапанов трубопроводами 28, а управляющие камеры В соединены с побудительными линиями соседних секций трубоп роводами 29.В дежурном положении запорно-пусковые и сбросные клапаны закрыты силой давления жидкости со стороны побудительной и управляющей камер. При возникновении пожара, например, на участке 30...

Номер патента: 1664334

Опубликовано: 23.07.1991

Авторы: Груманс, Стельмахович, Суприянович, Цай

МПК: A62C 3/02

Метки: зажигания, напочвенного, покрова

...3 из хлопчатобумажной пряжи и гидроизолирующую оболочку 4 иэ экструдированного полиэтилена, служащую О" также горючим материалом для зажигания О напочвенного покрова. С целью лучшего 3 ь воспламенения полиэтиленовой оболочки (д) пряжа для оплетки предварительно пропи- (Д. тана в 30-ном растворе нитрата калия и ф высушена.При проведении работ по остановке по- ф жара предлагаемый шнур раскладывают по фф напочвенному покрову вдоль намеченной линии отжига, параллельно опорной полосе или ее краю со стороны пожара одновременно с ее прокладкой, Поджигание шнура производится с помощью 20 - 30 см отрезка обычНого огнепроводного шнура, соединенного встык с концом предлагаемого шнура. При воспламенении сердцевины шнура горение быстро...

Номер патента: 1664335

Опубликовано: 23.07.1991

Авторы: Левицкий, Сизиев

МПК: A62C 3/06

Метки: выброса, горящей, жидкости, защиты, резервуара

...способа по авт, св. М 1232273.Цель изобретения - повышение надежности защиты путем предотвращения контакта гомотермического слоя с донной водой,На чертеже изображено устройство, реализующее способ.Устройство, реализующее способ, включает трубопровод 1 подачи охлаждающей жидкости (воды), охладители 2, отводящую коммуникацию 3, кольцо 4 наружного орошения, вертикальные трубопроводы 5 для подачи охлаждающей жидкости, легкоплавкие замки 6, бак 7 для охлаждающей жидкости, трубопровод 8, вентиль 9 для дистанционного заполнения бака 7 охлаждающей жидкостью и трубопровод 10 для подачи охлаждающей жидкости,Способ осуществляют следующим образом.Охлаждающую жидкость (воду) подают по трубопроводу 1 к горизонтальным охладителям 2 и затем сбрасывают в...

Номер патента: 1664336

Опубликовано: 23.07.1991

Авторы: Гомозов, Дейнекин, Коржов, Мешман, Рыбаков, Харитонов

МПК: A62C 4/00

Метки: затвор, огнепреграждающий

...в проем 26 противопожарной преграды 27 и крепится по торцам ксамотеку 28. Валы 4 и 5 жестко соединены споворотными заслонками 2 и 3 и планками 256 и 7 соответственно, оси 12 и 13 - с план-.ками 6 и 7, разъединители 8 и 9, выполненные в виде крюка с заплечниками 10 и 11,которые, в свою очередь, соединены с тягами 14 и 15 ручного пуска. 30В рабочем состоянии поворотные заслонки 2 и 3 параллельны самотеку, свободно перемещаются в корпусе и размещаютсявне рабочего сечения самотека; Благодарянатяжению пускового троса 25 под действием веса поворотных заслонок 2 и 3 и натяжного устройства 24 через ролики 16-20,разъединители 8 и 9, планки 6 и 7 поворотные заслонки 2 и 3 фиксируются в исходном.положении. При этом неподвижные оси 12 40 и 13...

Номер патента: 1664337

Опубликовано: 23.07.1991

Авторы: Волков, Домничев, Кузин, Максименко, Назаров, Панасевич, Хитров

МПК: A62C 4/02

Метки: автозаправочных, резервуаров, станций

...концентрации углеводородов ниже 0,75 от нижнего концентрационного предела распространения пламени. 1 ил. Я пендикулярно поверхности испарения по воздуховоду, опущенному внутрь резервуара на расстояние 0,3-0,35 диаметра резервуара, со скоростью не более 10 м/с одновременным разбавлением выбрасываемой в атмосферу паровоэдушной среды воздухом до значений концентрации углеводородов не более 0,75 значений нижнего концентрационного предела распространения пламени.На чертеже представлена схема реализации способа.Разбавление выбрасываемой в атмосферу паровоздушной смеси осуществляется путем одновременной подачи струи воздуха от вентилятора 3 через специальное шибер1664337 Составитель Н,МазаеваТехред М.Моргентал Корректор М.Максимишинец...

Номер патента: 1666127

Опубликовано: 30.07.1991

Авторы: Демин, Кучеров, Смирнов

МПК: A62C 5/00

Метки: пожаротушения

...барботер 7будет поступать в коллектор 17 и в трубопровод 24 и заполнять полости герметичныхрезервуаров 1, При заполнении 3/4 всехрезервуаров по высоте (уровень воды определяется по водомерным стеклам 19) подачаводы в установку прекращается, Если гер 5 10 15 25 35 40 50 55 метичные резервуары 1 были соединены между собой параллельно и имеют наклон около 5 градусов в сторону пароводяного коллектора 16, то весь воздух из герметичных резервуаров 1 будет вытеснен водой в сторону коллектора 16 и через вентиль 21 выйдет в атмосферу, Если схема обвязки установки будет состоять из последовательно соединенных между собой герметичных резервуаров 1 (фиг.4) и при ней уклон установки не допускается, то из-Эа этого в полостях герметичных резервуаров...

Номер патента: 1666128

Опубликовано: 30.07.1991

Авторы: Валуконис, Левертов

МПК: A62C 3/04

Метки: борьбы, взрывами, зерновых, самовозгоранием, элеваторах

...СНЗВг, метиленбромид (дибромметан) СН 2 Вг 2 и д р. Дл я полного подавления пламени достаточно, чтобы концентрация паров этих органических жидкостей в составе паровых газов межзернового пространства составляла всего 3-3,5 об.7 ь.Способ борьбы со взрывами и самовозгоранием на зерновых элеваторах включаетразмещение в силосах элеваторов вещества, препятствующего самовозгоранию зер 1666128нв. В качестве этого вещества используют газообразный внтипироген, безопасный в санитарном отношении и размещенный в герметичных легкоплавких ампулах, ампулы перемешиввют с зерном и рэзмещают их в силосвх элеввторов при загрузке их зерном. В квчестве внтипирогена могут быть использованы хлориды щелочных и щелочно- земельных металлов или бромэвмещенные...

Номер патента: 1666129

Опубликовано: 30.07.1991

Авторы: Кузьмин, Лавринов

МПК: A62C 31/02

Метки: защитного, пожарному, радиации, создания, стволу, тепловой, экрана

...1 с узлом распыления, трансформированную в два экрана струю 2, воздушную прослойку 3,Ч-образный рассекатель 4 струи, две взаимно параллельные направляющие пластины5, механизм 6 регулирования угла между 20плоскостями рассекателя, ось 7 насадка,корпус 8 ствола, разъемный хомут 9, стянутый двумя болтами 10, боковыми ребрами11 наклонной плоскости рассекателя 4, винтовой зажим 12 хомута 9. 25Приспособление работает следующимобразом,Вода под давлением, подаваемая черезкорпус 8 ствола и насадок 1, разделяетсярассекателем 4 на две струи, которые по 30желобам на плоскостях рассекателя направляются на пластины 5, расположенныепод изменяемым углом к плоскостям рассе-"кателя. При этом вода, попадая в узел распыления, изменяет направление...

Номер патента: 1667876

Опубликовано: 07.08.1991

Авторы: Плаксин, Филонов

МПК: A62C 3/10

Метки: искрогаситель

...вверх в полость 6, где через окно 18 поступают в отводящий патрубок 10 и далее в атмосферу. По пути следования дымовые газы, встречаясь с каскадом водоотражательных элементов 11-13, теряют захваченные в корпусе капли воды и т,о, сепарируются. Отсепарированные включения в виде капель попадают через щели 17 в нижнюю часть патрубка 10 и выпадают в осадок, Для повышения эффективности сепарации из дымовых газов включений один водосборник 15 находится выше окна 18 в патрубке 10. Сюда попадают капли, в основ 5 10 15 20 25 30 35 40 45 ном отброшенные крышкой кожуха 1, Другой водосборник 14 находится внутри патрубка 10 и предназначен для сбора и отводав нижнюю часть патрубка 10 неотсепарированных водоотражательными элементамикапель воды,...

Номер патента: 1667877

Опубликовано: 07.08.1991

Авторы: Купчиков, Титов, Чистов

МПК: A62C 35/00

Метки: объемного, пожара, тушения

...хладоном, Степень насыщения жидкой фазой пористого тела опоеделяют из условия оавенства интенсивности и."парения хлад 1 на интенсивност утечки. Предложенный способ позволяет повысить эффективность тушения оборудования, размещенного е верхней части защищаемого объела. 1 ил зоне потолка, повышается. По сигналу о пожаре производится подача сжатого воздухав емкость 1 с хладоном и открытие клапана2, Хладон вытесняется иэ емкости 1 и поступает е трубопровод 3, Далее организуютсядва потока. Основная часть хладона подается через распылитель 4 непосредственно взащищаемый объем 7, а другая часть по дополнительному перфорированному трубопроводу 6 меньшего диал 1 етранепосредственно в пористое тело 5 Происходит насыщение пористого тела...

Номер патента: 1669455

Опубликовано: 15.08.1991

Авторы: Азаев, Котов, Сперанский

МПК: A62C 3/00

Метки: пожаротушения, углекислотного

...и открытиям г 1 ри ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к противопожарной технике, в частности к обьемному углекислотному пожаротушению в негерметичных помещениях (объемах), например в транспортных контейнерах.Цель изобретения - повышение эффективности использования огнетушащего средства, увеличение времени поддержания в защищаемом негерметичном объеме огнетушащей концентрации С 02 при одноразовом выпуске заряда, а также воэможность саморегулирования подачи С 02 при изменении размеров очага пожара.На фиг,1 изображена схема расположения устройства углекислотного пожаротушения в негерметичном помещении, вид сбоку; на фиг,2 -...

Номер патента: 1669456

Опубликовано: 15.08.1991

Автор: Левицкий

МПК: A62C 3/04

Метки: газовых, магистралях, пламени, тушения

...л асящем соп и огртный через ль. зволяк как ществегкое,о В период эксплуатации вентиль 7 находится в открытом состоянии, При распространении пламени или тепловой волны(54) УСТРОЙСТВО ДЛЯ ТУШЕНИЯ ПЛАМЕНИ В ГАЗОВЫХ МАГИСТРАЛЯХ(57) Изобретение относится к противопожарной технике и может быть использовано для тушения пламени в газовых магистралях. Цель изобретения - повышение надежности тушения пламени. Сущность технического решения состоит в том, что пламегасящее сопло, которое при помощи трубопровода подсоединено к баллону высокого давления, снабжено уплотняющей плавкой пробкой. 2 ил,легкоплавкая пробка 3 ра нетушащее вещество, на гаэ, иэ трубопровода 5 и сопло 2 поступает в газовДанное техническое р ет повысить надежность подача...

Номер патента: 1669457

Опубликовано: 15.08.1991

Авторы: Бочарников, Валуконис, Запорожченко, Левертов, Любарский

МПК: A62C 3/04

Метки: взрывов, зерновых, профилактики, самовозгорания, элеваторах

...редством компрессора 6 и гаинертным газом,логии хранения зерна на элеваторах, и направлено на повышение эффективности профилактических мероприятий. Перед закладкой в силосы зерна их предварительно заполняют инертныл 1 газом, например азотом и двуокисью углерода, а при хранении зерна силосы принудительно вентилируют тем же инертным газом по направлению снизу вверх. Инертный газ получают сжатием топлива, не образующего при окислении паров воды, наприл 1 ер каменного угля, При повышении температуры в силосах в инертный газ добавляют газообразный или парообразный ингибитор горения, например бромметан. 2 з.п, ф-лы, 1 ил,Такая последовательнобеспечивает практичесранение одного из главсамовозгорания зерна - сворастворенного кислорода,В...

Номер патента: 1669458

Опубликовано: 15.08.1991

Авторы: Морозов, Хохлов

МПК: A62C 37/38

Метки: запорно-пусковое, пожаротушения, установок

...с входным и выходным отверстиями. На выходекорпуса установлен штуцер, внутренний диаметр которого равен диаметру входного отИзобретение относится к пожарной технике и предназначено для применения в системах автоматического пожаротушения,Цель изобретения - повышение надежности работы устройства.На чертеже изображено предлагаемое устройство, общий вид, разрез.Устройство состоит из корпуса 1 с входным и выходным отверстиями 2 (" Вход" ) и 3 (" Выход" ). На входе корпуса установлен штуцер 4, внутренний диаметр которого равен диаметру входного отверстия, а со стороны, обращенной к игле. штуцер имеет дно, выполненное за одно целое со штуцером, в виде тонкостенной мембраны. Толщина мембраны на площади, ограниченной пуска пороховых газов,...

Номер патента: 1671326

Опубликовано: 23.08.1991

Авторы: Магда, Мартыщенков, Орловский, Филимонов, Шкуренко

МПК: A62C 3/02

Метки: авиадесантный, агрегат, лесопожарный

...7 управления. вытесняя масло по маслопроводам 8 через гидрораспределитель 10 вмасляный бак базовой машины, Фреэа 4, вращаясь. вырезает грунт и отбрасывает ео, создавая опорную полосу для пуска встречного огня. После окончания прокладки опорной полосы, не останавливая движе ния, рычаг 9 управления перемещают вверх. Масло поступает от гидрораспределителя 10 по маслопроводу 8 к гидроцилиндру 7 управления, трос 5 натягивается полиспастом 6, и гидродвигатель 3 с фрезой 4 пово рачивается вокруг шарнира 2 в транспортное положение. Рычаг 9 управления перемещается в среднее положение, запирая масло в гидроцилиндре 7 управления и фиксируя гидродвигатель 3 с фрезой 15 4.При подаче огнегасящей жидкости к очагу пожара поворотом заслонки 12 на...
