Пылесос

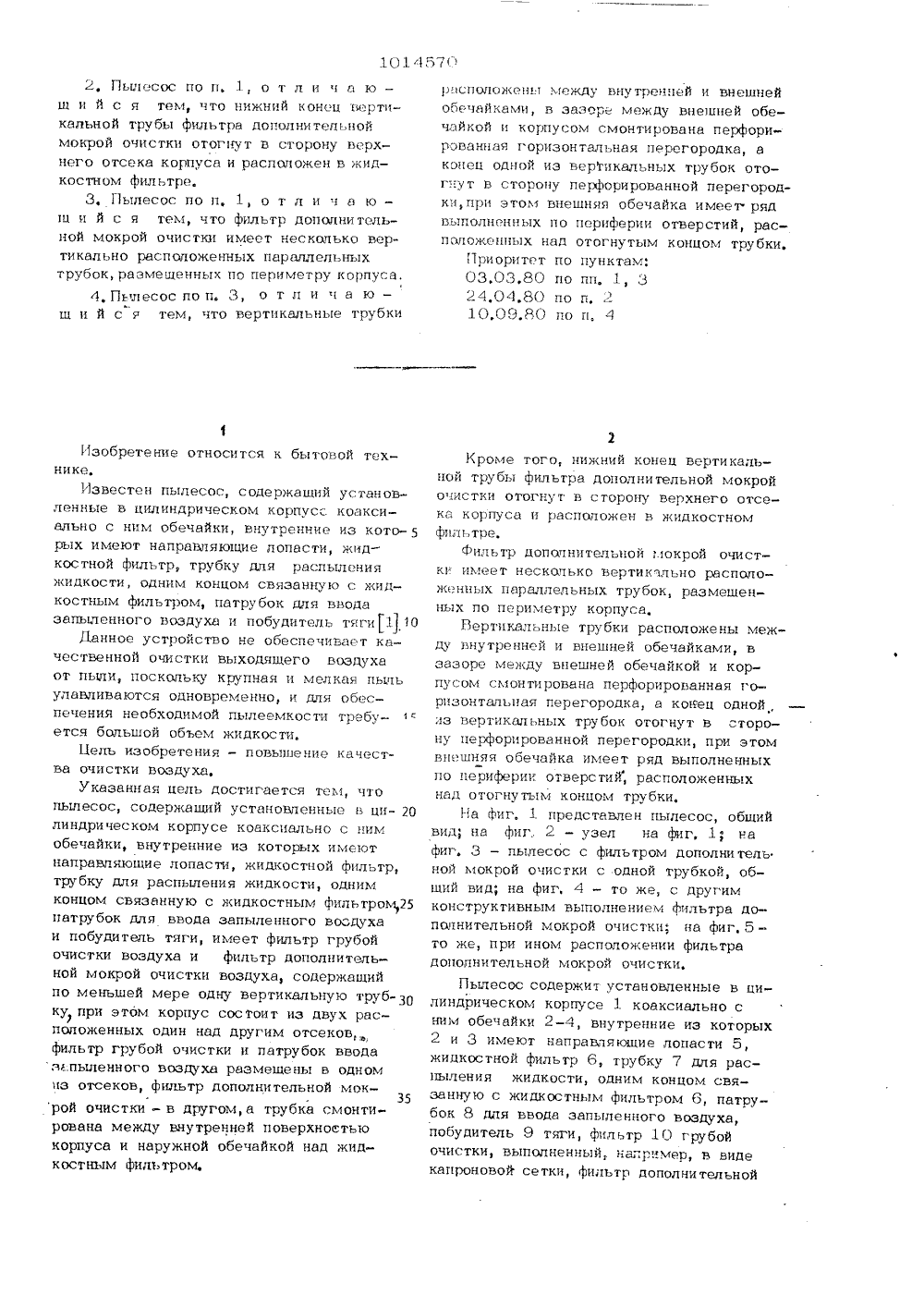

СОЮЗ СОВЕТСКИХ 70 А СОЦИАЛ СПУБЛ Ь 9/1 ЦЙ КОМИТ БРЕТЕНИЙ И ССРЫТИИ ГОСУДАРСТВ ПО ДЕЛАМ И ИЕ ИЗОБРЕТЕН П Н костным фильпыленного воз РСКОМУ СВИДЕТЕЛЬСТ(54)(57) 1, ПЫЛЕСОСтановленные в цилиндричаксиально с ним обечайкоторых имеют направляжидкостной фильтр, трубжидкости, одним концомтром па.труб етельстыо СССР9/16, 1974.содержащий усеском корпусе коки, внутренние из ющие лопасти, ку для распылениясвязанную с жидбок для ввода звудитель тяги,отличающийся тем,что,сцелью повышения качества очистки воздухаон имеет фильтр грубой очистки воздуха и фильтр дополнительной мокройочистки воздуха, содержащий по меньшеймере одну вертикальную трубку, при этомкорпус состоит из двух расположенныходин над другим отсеков, фильтр грубойоччстки и пацубок для ввода запыленного воздуха размещены в одном из отсеков, фильтр дополнительной мокройочистки - в другом, а трубка смонтирована между внутренней поверхностью корпуса и наружной обечайкой над жидкостным фильтром.101457Пылесос по и 1 о т л и ч О ющ и й с я тем что нижний конец вертикальной трубы фильтра дополнительноймокрой очистки отогнут в сторону верхнего отсека корпуса и расположен в жидкостном фильтре,3, Пылесос по п, 1, о т л и ч а ю -гц и й с я тем, что фильтр дополнительной мокрой очистки имеет несколько вертикально расположенных параллельныхтрубок, размещенных по периметру корпуса,4.Пылесос по п. 3, о т л и ч а ю -ш и й с я тем, что вертикальные трубки Изобретение относится к бытовой технике,Известен пылесос, содержащий установленные в цилиндрическом корпусе коаксиально с ним обечайки, внутренние из кото рых имеют направляюгцие лопасти, жидкостной фильтр, трубку для распыленияжидкости, одним концом связанную с жидкостным фильтром, патрубок для вводазапыленного воздуха и побудитель тяги 1 10Данное устройство не обеспечивает ка -чественной очистки выходящего воздухаот пыли, поскольку крупная и мелкая пыльулавливаются одновременно, и для обеспечения необходимой пылеемкости требуется большой объем жидкости,Цель изобретения - повышение качества очистки воздуха.Указанная цель достигается тем, чтопылесос, содержащий установленные в цилиндрическом корпусе коаксиально с нимобечайки, внутренние из которых имеютнаправляющие лопасти, жидкостной фильтр,трубку для распыления жидкости, однимконцом связанную с жидкостным фильтром 25патрубок для ввода запыленного воздухаи побудитель тяги, имеет фильтр грубойочистки воздуха и фильтр дополнительной мокрой очистки воздуха, содержащийпо меньшей мере одну вертикальную труб-ЗОку при этом корпус состоит из двух расРположенных один над другим отсековфильтр грубой очистки и патрубок вводазапыленного воздуха размещены в одномиз отсеков фильтр дополнительной мок35рой очистки - в другома трубка смонтирована между внутренней поверхностьюкорпуса и наружной обечайкой над жидкостным фильтром. 1 лсположены между внутренней и внешней обечайками, в зазоре между внешней обечайкой и корпусом смонтирована перфорированная горизонтальная перегородка, а конец одной из вергикальных трубок отогнут в сторону перфорированной перегородки,при этом внешняя обечайка имеет ряд выполненных по периферии отверстий, расположенных над отогнутым концом трубки,Приоритет по пунктам;03,03,80 по пп, 1, 324,04,80 по и. 210,09,80 по и, 4 Кроме того, нижний конец вертикальной трубы фильтра дополнительной мокройочис тки о тоги у т в с торону верхнего отсека корпуса и расположен в жидкостномфильтре,фильтр дополнительной мокрой очистки имеет несколько вертикально расположенных параллельных трубок, размещенных по периметру корпуса,Вертикальные трубки расположены между внутренней и внешней обечайками, взазоре между внешней обечайкой и корпусом смонтирована перфорированная горизонтальная перегородка, а кокец одной,из вертикальных трубок отогнут в сторону перфорированной перегородки, при этомвнешняя обечайка имеет ряд выполненныхпо периферии отверстий, расположенныхнад отогнутым концом трубки,На Фиг, 1 представлен пылесос, общийвид, на фиг 2 - узел на фиг, 1; нафиг, 3 - пылесос с фильтром дополнительной мокрой очистки с одной трубкой общий вид; на фиг. 4 - то же, с другимконструктивным выполнением фильтра дополнительной мокрой очистки;. на фиг, 5 то же, при ином расположении фильтрадополни тел ьной мокрой очи с тки,Пылесос содержит установленные в цилиндрическом корпусе 1 коаксиально сним обечайки 2-4, внутренние из которых2 и 3 имеют направляющие лопасти 5,жидкостной фильтр 6, трубку 7 для распыления жидкости, одним концом связанную с жидкостным фильтром 6, патрубок 8 для ввода запыленного воздуха,побудитель 9 тяги, фильтр 10 грубойочистки, выполненный, например, в видекапроновой сетки, фильтр дополнительной3 1014мокрой очистки воздуха, содержаший вертикальную трубку 11,Корпус 1 состоит из двух расположенных один над другим отсеков 12 и 13,фильтр 10 и патрубок 8 размещены водном из них (на фиг, 1 в отсеке 12),а фильтр дополнительной мокрой очисткив другом (отсеке 13 на иг 1). Трубка11 смонтирована между внутренней поверхностью корпуса 1 и наружной обечай кой 4 над жидкостным фильтром 6, Нижний конец вертикальной трубки 11 (фиг.3)отогнут всторону .верхнего отсека 13 ирасположен в жидкостном фильтре 6, Нафиг, 4 конец трубки 11 распопожен в дилиндрической емкости 14, дно которойимеет отверстие 15, Емкость имеет горизонтапьную перегородку 16 и тарепьчатый клапан 17 и подпружинена относи-тельно донной части корпуса 1 пружинами 18.фильтр дополнительной мокрой очистки имеет несклько вертикально распопоженных параллельных трубок 19 и 20(фиг. 1, 5) - трубок Вентури, размещенных по периметру корпуса 1, На фиг, 1трубка 19 в своей узкой верхней частиимеет отверстия 21, а ее нижняя частьвыпопнена в форме душевой сетки 22,4 трубки 19 и -50 могут быть распопоже-. ЗФны между внутренней 3 и внешней 4 обечайками (фиг. 1) и между обечайками 4и 23 (фиг, 5). В зазоре между обечайкой 23 и корпусом 1 смонтирована перфориромнная горизонтальная перегородка24, Конец трубки 20 отогнут в сторонуперфорированной перегородки 24, Обечайка 23 имеет ряд выполненных по периферии отверстий 25, расположенных надотогнутым концом трубки 20, Корпус 1имеет крышку 26, на котброй закрепленыобечайки 2-4, и крышку 27 с отверсти ями 2 Ф Лопасти 5 обечайки 3 перфориромны. Побудитель 9 тяги размещен в кожухе 29 с отверстиями 30. В трубке 7расположена трубка 31, связанная с атмосферой,Пылесос работает спедуюшим образом.К патрубку 8 подсоединяют шланг снасадком и вкпючают побудитепь тягико торый создает в корпусе 1 разрежение.Воздух, поступающий в отсек 12, вследствие закручивания оставляет на фипьтре .10 крупные частицы и крупную пыль, Далее воздух подвергается .очистке в фипьт Ире дополнительной мокрой очистки. Нафиг, 1 и 5 воздух последовательно проходит через трубки 26 и 19, а на фиг,4,570 43 - через трубку 11, Вследствие всасывания по трубке 31 наружного воздуха втрубку 7 и эжектируюшего действия воздушного потока, проходящего через сужение трубок 19 и 20, в трубку 7 засасывается жидкость в виде эмульсии, котораи при выходе иэ трубки 20 скоростьювоздушного потока распыливается, Распыленная жидкость ударяется о крышку 26,смачивая ее поверхность и образуя водяную пленку, о которую ударяются и к которой припипают несмоченные пыпинки,В достаточно бопьшом объеме отсека13 корпуса 1 скорость воздушного потокарезко уменьшается, давление увепичиваеъся, при этом возникает явпение конденсации на дисперсных витаюших частицах,на сухих пыпинках, на поверхности обечайки 4, что улучшает условия смачива-ния коагулирования, припипания пылинок.При выходе из трубки 20 воздушный поток барботирует в жидкость фильтра 6.Бпагодаря наличию душевой сетк22,предотврашаетсп образование крупных пузырей, а следовательно, и проскоков внутри них несмоченной пьщи. Далее воздухпоступает на направляющие лопасти Ь, впространство между обечайками 2 и 3 изакручиваясь лопастями 5, опускаетсявниз, Затем воздушный поток огибает обечайку 2, и вследствие резкого поворотана 180 о из воздушного потока выпадаюткапли оставшейся жидкости, Воздушныйпоток поступает в пространство междукрьппками 26 и 27, в отверстия 28 ичерез отверстия 30 корпуса 29 в атмосферу. Очишенный на фильтре 10 открупных частиц пыли воздух поступаетв трубку 11 (фиг, 4). Вследствие всасы.вания через перфорированную перегородку16 наружного воздуха в нижнюю частьемкости 14 и эжектирующего действиявоздушного потока, проходящего черезгорловину емкости 14, в отверстие 15поступает иэ жидкостного фипьтра вода,которая в верхней части емкости 14распыляется, смачивая пыпь воздушногопотока, тыходяшего иэ трубы 11, Далеепроцесс повторяется как в предыдушихвариантах,В пылесос (фиг. 5) воздушный поток, пройдя фильтр 10, трубки 20 и 19, поступает через отверстия перегородки 24, В пространство между обечайкой 23 и корпусом 1 через отверстия 25 подается дозированное количество жидкости, которая допопнитепьно смачивает вышедший% 10145из трубки 19 воздушный поток, Далеевоздушнвй поток проходит аналогичныйпуть через обечайки 2-4, крышки 26 и27 и выходит в атмосферу.Предлагаемая конструкция пылесоса %позволяет обеспечить более качественную 7 О 6очистку воздуха, благодаря введению новой ступени мокрой очистки воздуха, позволяюшей увеличить траекторию его про-. хождения в корпусе и создать все услбвия для максимального смачивания пыли, находящейся в воздушном потоке.
