A01C 15/00 — Разбрасыватели удобрений

Номер патента: 256413

Опубликовано: 01.01.1969

Авторы: Брык, Гонза, Линник, Соколов, Украинский, Электрификации

МПК: A01C 15/00

Метки: разбрасыватель, роторный

...углом из рамы 1, на коом 45 и направа валах 2, 3 разлуктора 5, привотель состои лены полия агрегат роторы 4,Разорасыва торой устано лению двцже брасывающие зы цзкцм и а Изобретение относится к разбрасыва удобрений, преимущественно ор ганиче предварительно уложецных в валки. Известные роторные разбрасывателцгут эффективно использоваться лля в ния удобрений в салах, по:кольку фрон ный выброс удобрений вызывает повр ние кроны деревьев, а уменьшение ско вращения роторов приводит к повышеци равномерности распределения материал Предлагаемый роторный разбрасыв отличается от известных тем, что ротор тановлены пол углом к направлению л ния, близким к 45,На чертеже схематически изображен лагаемый роторный разбрасыватель, лцмого в лвцжецце...

Номер патента: 264835

Опубликовано: 01.01.1970

МПК: A01C 15/00

Метки: 264835

...не используются в обратной форме, а именно, в форме накопления в лопасти упругой энергии, которая использовалась бы для разбрасывания удобрений или других материалов.Предлагаемый ротор отличается тем, что каждая лопасть выполнена наборной из упругих листов, например из пружинной стали, постепенно уменьшающихся к центру ротора,Это позволяет повысить производительно и снизить энергоемкость процесса разбра вания или метания материала за счет испо зования упругих деформаций.Кроме того, каждая из лопастей может оыть надета на палец ступицы и ограничиваться от смещения в плоскости вращения роликами, установленными на ступице, а от осевых смещений - длинами ступицы,На фиг. 1 изображен предлагаемый ротор в двух проекциях; на фиг. 2 -...

Номер патента: 270369

Опубликовано: 01.01.1970

Авторы: Ахвледиани, Залеский, Кегелес, Милованов, Мчедлидзе, Соловьев, Федотов, Цхака

МПК: A01C 15/00

Метки: горных, разбрасыватель, склонах, удобрений

...вдоль своей оси.На чертеже схематично изображен очцсываемый разбрасыватель.Разбрасыватель включает емкость 1 с движущимся днищем, разбрасывающий рабочий орган 2 (например, шнек) и механизм выравнивания 3. Длина разбрасывающего органа больше ширины емкости, он расположен топерек емкости и может перемещаться по направляющим 4 из одного крайнего положенияв другое. Приводится рабочий орган от двухшестерен 5, из которых одна может свободноперемещаться по приводному валу 6, являющемуся одновременно и направляющей.Разбрасывающий рабочий орган по своейдлине делится ца две зоны - - зону а, с которой удобрения сходят назад и влево, и зону б,10 с которой удоорения сходят назад и вправо.Осуществить это можно разным направленцемнавивкицли...

Номер патента: 276574

Опубликовано: 01.01.1970

Авторы: Бондаренко, Винник, Залеский, Кегелес, Лурье, Милованов, Сельскохоз, Украинский, Федотов

МПК: A01C 15/00

Метки: аппарат, разбрасывателю, сыпучих, центробежный

...и очистки лопаток от налипших удобрений крышка выполнена регулируемой по высоте относительно диска, а лопатки - составными из двух частей, одна из которых жестко закреп лена на диске, а другая - на крышке.На чертеже схематично показан предлагаемый аппарат.Он состоит из крышки 1 и диска 2, к которым присоединены, например приклепаны, ча сти 3 и 4 лопаток, одна часть 3 которых крепится к крыпке 1, а другая 4 - к диску разбрасывающего аппарата. Изменение расстояния между диском и крышкой ожет производиться с помощью рычага 5, например, гид роцилиндром (на чертеже условно не показан).Аппарат работает следующим образом,При вращении диска центробежная сила вы.25 брасывает воздух и поступающий материал нзмежлопаточного пространства наружу, а на...

Номер патента: 281931

Опубликовано: 01.01.1970

Авторы: Дудка, Иблио

МПК: A01C 15/00, A01C 17/00, A01D 41/12 ...

Метки: метатель, центробежный

...колосьев к оараоану на повторный обмолот. Кроме того, метатель можетприменяться для перемещения зерна на токахв зерноо 111:тительных машинах, а также в качестве навесного разбрасывателя орга ическпх и минеральных удобрений,На чертеже изображен предлагаемый центробежный метатель.Он содержит вращающийся диск / с лопатками 2 и кожух выполненный в виде бескопс гной гибкой ленты, надетой на ролишки 4 иохватыва 1 ощей вращающийся диск в зонетраиспоргирования материала. Лопатки закреплены на ступице 5 прп помощи шарниров6 с осями, параллельными оси вращения. Лопатки подпружинены упругими элемснтамп 7и прижимаются под пх воздействием к кожуху,. Размеры лопаток и диска выбраны таким образом, что наибольшее расстояние отнаружных кромок лопаток...

Номер патента: 284478

Опубликовано: 01.01.1970

Авторы: Бондаренко, Залеский, Кегелес, Мчедлидзе, Савчуков, Цхака

МПК: A01C 15/00

Метки: ветрозащитное

...минеральных удобрений.Известные ветрозащитные устройства, состоящие из каркаса (рамы) и двух полотен, верхнего и боковых, непригодны для работы с центральными разбрасывателями удобрений горной модификации.Целью изобретения является разработка ветрозащитного устройства, которое можно использовать па разбрасывателях для горнон местности. Эта цель достигнута тем, что верхние полотна расположены наклонно к горизонтальной плоскости, а каждое из боковых полотен выполнено веерообразным с раздвиганием и сдвиганием в гофры с помощью, например, лебедки.На фиг. 1 показано ветрозащитное устройство, установленное на навесном разбрасывателе удобрений при работе с горным трактором на склоне, вид сзади; на фиг, 2 - положение крыльев...

Номер патента: 296504

Опубликовано: 01.01.1971

Авторы: Абрамович, Государственное, Конструкторско, Курилов, Полевик, Федотов

МПК: A01C 15/00

Метки: других, минеральных, поверхностного, рассева, сыпучихматериалов, удобрений

...не всегда обеспечивают равномерного рассева из-за неравномерной подачи материала на разбрасывающий диск.В предлагаемом устройстве для более равномерного распределения материала на диски и повышения равномерности рассева высевающий рабочий орган выполнен в виде лотка, стороны которого имеют седлообразную форму и образуют откосы в виде конусообразных желобов, обращенных к разбрасывающим дискам.На фиг. 1 схематически изображено предлагаемое устройство, вид сбоку; на фиг. 2 направляющие щитки и диски.Устройство включает бункер 1 со с рушителями 2, качающийся высеваю бочий орган 3, направляющие щиткибрасывающие диски 5,Материал под воздействием сводоразруподается на дно бункера, откуд ется кромками высевающего ра на и с помощью...

Номер патента: 304902

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Марченко, Рогачев, Сельского, Урдуханов

МПК: A01C 15/00

Метки: минеральных, орган, рабочий, разбрасывания, удобренийwektko-texkrieckafiбиблиотекалучи

...полсорные разбрасыватели разбрасываемого мате- одинаковым углом наедовательно с одинако лета. изобретения - повышение равномераспределения удобрений по ширине Это достигается тем, что кромка схэутой направляющей, обеспечивающей чального полета частиц разбрасываетериала, выполнена криволинейной угол наклона касательных, располов плоскостях вращения ротора к направляющей, изменяется от 55 до зобретени ия сыпучих ющий лопаю вращения тую направс целью полсния удобогнутой наейной,разорасываи, включатальной осьппм вогюся тем, что,ти распредеудобренийа криволпн Цель ности р захвата да вогн угол на мого ма так, что женных кромке 45.11 а фпг. 1 изооражсн предложенныи рабочий орган, вид сзади; на фиг. 2 - вогнутая направляющая, вид...

Номер патента: 305840

Опубликовано: 01.01.1971

Автор: Середин

МПК: A01C 15/00

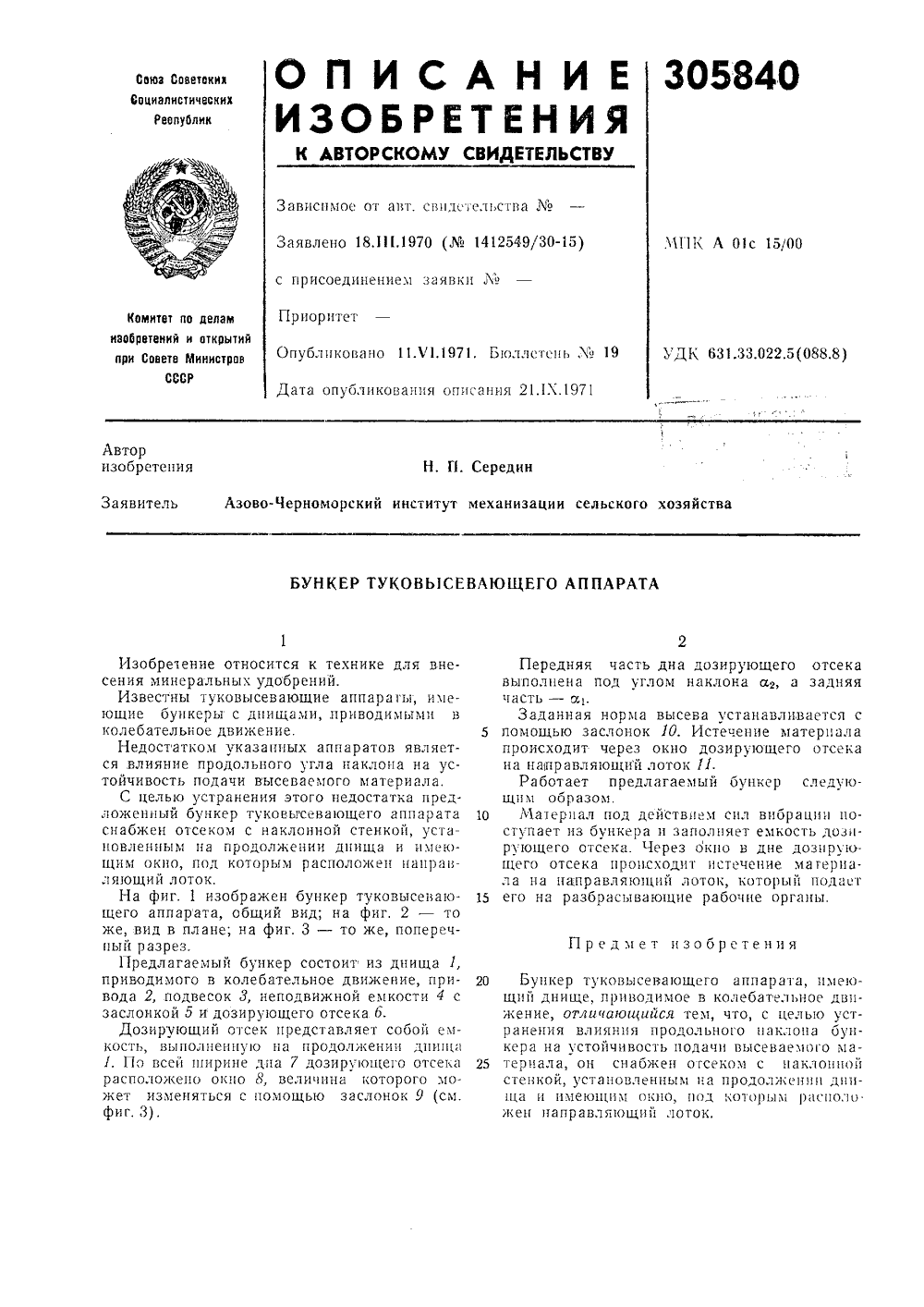

Метки: аппарата, бункер, туковысевающего

...установленным на продолжении дцигца и имеющим окно, под которым расположен направляющий лоток.На фиг, 1 изображен бункер туковыссваю щего аппарата, общий вид; на фиг. 2 - то же, вид в плане; на фиг. 3 - то же, поперечный разрез.Предлагаемый бункер состоит из днища 1, приводимого в колебательное движение, при вода 2, подвесок 3, неподвижной емкости 4 с заслонкой 5 и дозирующего отсека 6.Дозирующий отсек представляет собой емкость, Выполненную на продолкенРц дципт 1. Го всей ширине дца 7 дозирующего отсека 25 расположено окно 8, величина которого может изменяться с помощью заслонок 9 (см, фиг. 3). Передняя чка выполнена по яя часть - а.Заданная норма высева устанавливается с помощью заслонок 10. Истечение материала происходит через...

Номер патента: 325918

Опубликовано: 01.01.1972

Авторы: Государственное, Дидевич, Краснов, Марченко, Плотников

МПК: A01C 15/00, A01C 3/06

Метки: органических, разбрасывате, удобрение

...устройства к разбрасывающему органу, что приводит в случае попадания в массу удобрений посторонних предметов, например камней, к поломке последнего. 15Для устранения указанного недостатка в предложенном разбрасывателе органических удобрений цепочно-планчатый транспортер отклонен в сторону, противоположную движению разбрасывателя, причем верхняя его часть 20 шарнирно закреплена на оси с возможностью поворота вокруг нее, а нижняя - подпружинена.На чертеже схематично изображен предложенный разбрасыватель, вид сбоку. 25Разбрасыватель органических удобрений включает кузов 1 с транспортирующим днищем 2 и разбрасывающим цепочно-планчатым транспортером 3, верхняя часть которого шарнирно закреплена на оси 4 с возможностью Зо поворота...

Номер патента: 328855

Опубликовано: 01.01.1972

Авторы: Грнгорчук, Щемелинский

МПК: A01C 15/00

Метки: 328855

...с такой же подпружиненной втулкой 16 с рычагом 17, Обе втулки посажены на палец 18. Втулка 16 является ведущей ц под действием пружины 19 может проворачиваться относительно втулки 15.Рычаг соединен с тросом 20, один конец которого находится в кабине тракториста, а второй - соединен с диском 21, установленным на неподвижной осп 22 ц соединенным с пружиной 23. От цроворачцвацця диск удержи3вается фиксатором 24 штока 25, установленного в направляющей 26 и снабженного звездочкой 27, взаимодействующей с приводной цепью 6.Механизм работает следующим образом.Для отключения транспортера тракторист тросом 20 поворачивает рычаг 17 с ведущей втулкой 16, которая, входя в зацепление с ведомой втулкой 15, поворачивает ее вместе с кулачком 14 на 90,...

Номер патента: 386600

Опубликовано: 01.01.1973

МПК: A01C 15/00

Метки: разбрасыватель, удобрений, центробежный

...разбрасывателе образующая поверхцость барабана сцабжсца выходць мп окнамп, перекрываемыми регулировочцыми заслонками.На чертеже приведена прпцципиама предлагаемого цептробежпого1- вателя с разрезом по А - Л.Цецтробежпый разбрасыватель состоит из бункера / со сводоразрушающим устройством 2, дозпрующего органа 3 с пптателем 4 и разбрасываюгцего барабана 5, закрепленного ца прцводпом валу 6 и вращающегося вокруг горизонтальной оси, Образующая поверхность 7 барабана оцабжена выходными окнами а, которые могут перекрываться регулировочпыми заслонками 8.Принцип работы предлагаемого изобретения заключается в следующем,Удобрения пз бункера 1 через дозирующееустройство попадают в питатель 4, которыйподает их внутрь барабана 5, Прп...

Номер патента: 388944

Опубликовано: 01.01.1973

Авторы: Алексеев, Вител, Марченко, Назаров, Талай, Уваров, Харламов

МПК: A01C 15/00, B62D 63/06

Метки: amp, лиотека

...с опорой и двойной шарнир опирается на дышло поворотного передка, снабженного консолью, направленной от опоры кузова прицепа в сторону задних колес его, и переднюю ось, закрепленную на дышле.Однако такой прицеп не обеспечивает достаточного сцепного веса ведущих колес трактора с грунтом. редлагаемом прицепе опора седел иства с двойным шарниром разм шле впереди оси передних колес. фиг. 1 изображен предлагаемый й двухосный прицеп, вид сбок 2 - то же, без кузова с вырывом соединения дышла с рамой кузова Седельное устройство 1 связано поворотнов горизонтальной плоскости с рамой кузова 2через ось 3 и поворотно в вертикально-продольной плоскости - через шарнир 4 с дышлом Б, снабженным консолью б. Ось 7 перед.них колес 8 прикреплена к консоли...

Номер патента: 397151

Опубликовано: 01.01.1973

Автор: Антоненко

МПК: A01C 15/00

Метки: аппарата, орган, рабочий, туковысевающего

...ыми соступицей.На резьбовой поверхности ступицы расположена гайка для регулирования устацоментов под углом относительно гориз ной поверхности.Такое выполнение центробежного диска дает возможность устанавливать сегменты с лопастями под различным углом к горизонту, тем самым регулируется угол схода частиц с диска и обеспечивается максимальная дальность полета частиц удобрений.На фиг. 1 показана принципиаль я схема рабочего органа туковысевающего ппарата, вид сбоку, разрез; на фиг. 2 - рабо й орган,вид сверху.Рабочий орган туковысевающего аппаратавключает крестовину 1, которая своей ступицей установлена ца ведущем валу 2 разбрасы вателя ц сверху закреплена гайкой 3. К дискам крестовины посредством чек 4 шарнирно крепятся несущие плашси б,...

Номер патента: 400259

Опубликовано: 01.01.1973

Авторы: Выходцев, Козуб

МПК: A01C 15/00

Метки: разбрасыватель, удобрений

...удобрений включает кузов 1 с подающим транспортером, ведуппш вал 2 которого приводится в действие от хо- ЗОидовэго колеса 8 посредством управляемого гидроцил 1 ядра 4 пневматического ролика 5 через провеакуточтую систему цепных передач б. Привод разорасывающего рабочего органа 7 осуществляется от гпдромотора 8, соединенного с г 1 дросистемой апрегата и установленного на крснштейне 9 с возможностью поворота в горизонтальна ю плоскость.Количество вносимых в почву удобрений регулируется заслонкой 10, расположенной у выходного отверстия кузова разбрасывателя, и скоростью их подачи транспортером.Для использования разбрасывателя на транспортных работах демо;1 тируется разбрасывающий рабочий орган, и гидромотор на Р ронштейне...

Номер патента: 401308

Опубликовано: 01.01.1973

МПК: A01C 15/00

Метки: 401308

...виде двух взаимно перпендикулярных пластин, одна из О которых является направляющей, а другая4 - отражательной, установленной на оси 5 с возможностью поворота, Ось соединена с пластинчатой пружиной 6, закрепленной в державке 7, шарнирно связанной с поворот цой штангой 8, соединенной со ступицей центрального сектора 9 отсчета, Ступица последнего насажена на вал 10 ротора 11 и может фиксироваться в любом положении посредством зажцмцого устройства.На дсржавкс прц помощи зажима 12 крепится индикатор 13, головка которого соприкдсастся с пластццчатой пружиной, а также расположены сектор 14 отсчета с указательной стрелкой 15 и гаситель 1 б колебаний 5 пр 1 жицы. На хвостовцкс державкц располокены фрикцши 1 цая шдйбд 17, пружина 18 и рукоятка...

Номер патента: 364283

Опубликовано: 01.01.1973

МПК: A01C 15/00

Метки: исследования, прибор, разбрасывателей, центробежных

...присоединением заявки .с Изобретение относится к сельскохозяйственному машиностроению.Известны приборы для исследоробежных р азор асывателей,улдвливатели улобрений, располкруг разбрасывающего диска.Однако такие приборы не позволяют одновременно определять величину и положсннс".сектора рассевл.11 рслг)аас)ы)3 Г)риоор не Г)мест зтого недостатка и отличается от известных тем, чтоулавливатели выполнены в виде отдельныхсекций, установленных на поворотных относителы 1 о оси разбрасываю)цего диска н)тдцглх,а между разбрасывающим диском и улдвлнвателями располо)кены градуированные секторы для отсчетов углов положения штлнг относителы)о нродолы)ой оси разбрасывателя иуглов между улавливателями и штангами.1-а фиг, 1 изображена принципиалы)ая...

Номер патента: 364284

Опубликовано: 01.01.1973

Автор: Дудка

МПК: A01C 15/00, A01C 17/00, A01D 41/12 ...

Метки: лаетатель, центробежный

...П, ПО:13 ЕЖс 5 ЧсЕСТЬ КОТОРОИ Г)ИКРСП,1 СИЯ С ОдОп С 1 Ор 01111 К с)0 О 1 с).ОЖ.сз С ПО)1 с)ИЕьсО .ЕсЕрпи 013 к, 2 с др 01 - к 1)ипт 0130 м .,.с 1 ИЗ)СМ С, ПСРС)ЕП 11 ЮПЕЕ)1 М 110 РОСПОИ КО- пец обе 1;31: и ОИ)ситесьпо цепгрее реЕИЕепякрыльчдтки.,1 оп;ткиы;олпепы с роликдми 9, которые, ПЕЕКс 1 Ьитс 351 СЬ ПО ИЗОГПТОИ ГОПТЕ Е), СЖИ ЕС 1210 Т И); П зс 3:Ес 311 УЮ ВЕЛИЧИЕЕУ. В МЕСтДК КОтДКтп- РО:3 ЯПИ 51 СО СТЕПКс 1:1 И КОЖ .Я ЛОП 2 ТКИ ИМЕЕОТ :ПОГОСЛ 011 цт Н) 1 рорСзписиитО Т:с 111 Ь 1), ЧТО исклюЕдет дроблепие зерпя. Для прсдотврдщеИИ 51 Пос,с И И 5.ЯГЕРИЯГ 12 Ет ЗОПМ КОПТЯТИРО 13 сЕПИ 51 РОГЕИ 1013 СО СТЕП 1.ОИ КОЖМД РОГЕИ 11 спябжеЕь отряждтелыыми плдстипдми 11, ,РОМЕ ТОГО, РОЛИКИ аОГМТ ПОМЕЩсЕГЬСЯ ИЯ ЛО- пе Гкд;. 1 пс 1 Ятоа 1 .121...

Номер патента: 365966

Опубликовано: 01.01.1973

МПК: A01C 15/00

Метки: внесения, органических, сыпучих

...копирующих колес 4, опорного колеса б, механизма б перевода машины в транспортное положение, привода 7 ЗС рабочих органов, сошников 8, загортачей 9 и устройства 10 для отвода части удобрений,Устройство для отвода части удобрений (фиг. 2 и 3) состоит из пластины 11, шарнирно установленной па горизонтально располо женной оси 12, которая закреплена на кронштейне 18 с возможностью перемещения в пазах 14. На одном конце пластины 11 за. креплены упор 15 и ось 1 б, на которой установлен кронштейн 17 с осью 18 и пружиной 19. На оси 18 расположен пальчатый диск 20. На другом конце пластины 11 находится пружина 21, обеспечивающая сцепление пальчатого диска 20 с почвой.При движении машины удобрения из бункера 1 при помощи механизма 2 подаются в...

Номер патента: 382374

Опубликовано: 01.01.1973

Авторы: Вител, Черников

МПК: A01C 15/00, G01M 19/00

Метки: испытаний, разбрасывателей

...ламельцокоптактцым прецизионным переключателем (типа АПна 100 позиций) к диагонали питания измерительного моста электронного измерителя деформаций, представляющего собой аналого-цифровую систему (типа АИ). Ацалоговой системой измерителя является реохордцый мост, балансировка которого производится автоматически в зависимости от величицы геформаций активных датчиков 9.После балансировки аналоговой системы (моста) цифратор электронного измерителя выполняет считывание и запоминание показаний, которые в двоично-десятичном коде поступают в дешифратор. 5 0 15 20 25 30 35 40 45 50 60 б 5 С выхода дешифратора показания в десятично-кодированном виде одновремецно подаются на цифровое табло прибора, в цифропечатающий блок для печати таблицы и в...

Номер патента: 413906

Опубликовано: 05.02.1974

МПК: A01C 15/00

Метки: 413906

...на рабочий орган, щит установлен с возможностью перемещения по вертикали. На фпг. 1 изображен кузов разбрасывателя,вид сверху; на фпг. 2 - то же, внд сбоку; нафпг, 3 - то жс, вид сзади; на фиг. 4 - разрезто А - А на фнг. 1, показано крепление щитак бортам кузсза.Разбрасыватель состоит из кузова 1 с по",- вижным днищем, разбрасывающего рабочегооргана 2 и щита 3, разветвленного к бортамкузова в зоне выхода удобрений. Щит кропит 1 о ся к бортам кузова с помощью прутков 4, входящих в гнезда 5. Между щитом и днищем кузова имеется цель 5, которая регулируется спомощью шайб 6.Верхний обрез щита находится немного вы 15 ше бортов разбрасывателя.Предлагаемый разбрасыватель работаетследующим ооразом.Удобрение поступает к рабочему органу раз...

Номер патента: 434910

Опубликовано: 05.07.1974

Авторы: Бронвейбер, Изобретени, Краснов, Лущай, Малый, Рыкун, Федотов, Черпаков

МПК: A01C 15/00

Метки: механизм, органов, привода, рабочих, разбрасывателя, удобренийгэ

...разбрасывателя удобрений.Механизм привода включает гидроцилиндр1, шарнирно соединенный одним концом посредством хомута 24 разбрасывателя удцом через регулирунирно закреплен на5 матического ролика 8.Гидроцилиндр 1 параллельно подключен кгидросистеме 9 гидромотора разбрасывателя.Пневматический ролик 8 установлен в подшипнике рычага 10, которыи качается вокруг 10 оси 11 кузова разбрасывателя 5. Причем кузов последнего соединен с осью ходовых колес посредством рессоры 12,Расстояние между осями ходового колесаи пневматического ролика, т. е. между точка ми крепления гидроцилиндра с регулирующим устройством является постоянным Я = сопз 1) при любом изменении расстояния 1 между осью ходового колеса и осью крепления рычага, т. е. при изменении...

Номер патента: 438380

Опубликовано: 05.08.1974

Авторы: Алексеев, Бобруйский, Гарцман, Горелик, Дадашев, Лапенко, Уваров

МПК: A01C 15/00, A01C 3/06

Метки: 3ij-uia, n-lt, разбрасб1ватель, удобренийumv»

...вид сбоку; на фиг. 2 - то же, вид сзади.Разбрасыватель удобрений включает раму 1 с ходовыми колесами 2, на которой установлен кузов 3 с подающим транспортером 4, приводимым в действие гидромотором 5. Над подающим транспортером в задней его части на рамке 6, соединенной шарниром 7 с рамой разбрасывателя, закреплен разбрасывающий рабочий орган 8 с приводом от гидромотора 9. Задний борт 10 кузова выполнен поворотнь 1 м и тягами 11 связан с рамкой разбрасывающего рабочего органа.Для опускания рабочего органа в крайнее нижнее положение при переоборудовании разбрасывателя в транспортную тележку он имеет механизм управления в виде гидроцилиндра 12, соединенного с рамкой рабочего органа и подключенного к гидросистеме трактора.Во время...

Номер патента: 446250

Опубликовано: 15.10.1974

Авторы: Буробин, Дыльков, Королев, Лобанов

МПК: A01C 15/00

Метки: куч, орган, рабочий, разбрасывателю, удобрений

...Пно" к задней навеске трактора Ф. брасывают Удобрения по поверхнос "од РотоРами расположен щит 5,меюти почвы. Однако при наличии сле- щй на боковых сторонах регулйруежавшихся удобрений, что имеет ши- мые по длине крылья б и (, щит кре., рокое распространейие в сельскохо- пится к подвескам 8, которые в свою зяйственнои практике, требуется очередь посРедством шарниров 9 со значительное приложейие усилий для 2 о, единены с Рой 3. Для вибрирования внедрения щита в кучу или штабель, ;щита Рабочий оРган снабжен гидроциОписываемый рабочий орган яв- линдром двойного действия 10 со ляется развитием известного,защи- , встроенным в его корпус гидрораспре щенного основным авторским свиде- делительным золотником, имеющим обтельством, и отличается от...

Номер патента: 451423

Опубликовано: 30.11.1974

Авторы: Летковский, Назаров

МПК: A01C 15/00

Метки: орган, рабочий, разбрасывателя, удобрений

...относительно подачи удобрений, заключенные вкожух 5 с входньгм стверстием 6, имеющимрегулируемую дроссельную заслонку 7. Наоси последней закреплен рычаг 8 с отверЮиями для крепления шатуна 9, шарнирносоединенного с рычагом 10 коническогоредуктора 11. На втором валу редукторанасажей рычаг 12, шарнирно соединенныйс шатуном 13,. связанным с прижимнымроаиком 14 через роликодержатель 15,Роликодержатель соединен со свободно вращающимся коромыслом 16, сьязанным с рычагом 17 с отверстиями для крепленияшатуна 18 кривошипно-шатунного механизма 18, Шатуны 18 и 9 выполнены с возможностью изменения его длины.Во время работы удобрения подаютсявнутрь кольцевого метателя, который под действием центробежных сил выгибается и образует желоб, заполненный...

Номер патента: 459186

Опубликовано: 05.02.1975

Авторы: Волосников, Карабаницкий, Требушков, Якимов

МПК: A01C 15/00

Метки: исследования, прибор, работы, разбрасывателей, удобрений, центробежных

...издна сшен разотлича30 ления ко,ки изображен предверхуи разрез по А - А.прибор вклоящий из1,дна 2,ости прямо состки Изобретение относится к области сельскохозяйственного машиностроения.Известны приборы для,исследования работы центробежных разбрасывателей удобрений, включающие улавливатель удобрений, состоящий из боковой цилиндрической, стенки и дна с отверстиемпод которым размещен разбрасывающий диск с лопатками.Однако такие приборы не позволяют с достаточной точностью определить количество удобрений, отраженных за пределы разбрасывающего диска рабочей поверхностью диска и его лопатками.С целью определения количества удобрений, отраженных поверхностью разбрасывающего диска и его лопатками дно улавливателя выполнено в форме...

Номер патента: 471875

Опубликовано: 30.05.1975

Авторы: Глушков, Дмитриев, Золотухин, Ноздрачев, Раченко

МПК: A01C 15/00

Метки: перемещения, сыпучих

...между внешними кромками дисков и цилиндрической поверхностью корпуса и забивает пространство между дисками и 20 торцовыми частями кожуха, что приводит к пылению и увеличению потребной мощности.Цель изобретения - увеличение производительности устройства и исключение забивания его перемещаемым материалом, 25Для этого в предлагаемом устройстве диск, установленный на приводном валу, в центральной части со стороны подачи материала снабжен направляющим элементом, поверхность которого образована вращением вогну схематично изображено пред йство, общий впд с частичны,ти кожуха, является общим как для рабочего пространства метателя, так и для его воздушных камер 8.Центральная часть диска 5, установленного на приводном валу 11, снабжена...

Номер патента: 477686

Опубликовано: 25.07.1975

Авторы: Клятис, Краснов, Малыхин, Пода, Потайчук

МПК: A01C 15/00

Метки: испытаний, разбрасывателей, стенд, удобрений

...разбрасывателя. е д м е т изобретен брасыват. й 18736 Стенд для испытаниилей удобрений по авт. 1Изобретение относится к области сельскохозяйственного машиностроения, в частности к стендам для испытаний сельскохозяйственных машин.Известны стенды для испытаний разбрасывателей удобрений по авт,св. й 187368.Цель изобретения - имитировать действие динамических нагрузок от погрузочных средств циклического действия различной грузоподъемности на испытываемый разбрасыватель удобрений.Предлагаемый стенд отличается от известньсс тем, что бункер-накопитель разделен на отсеки, соответствующие емкостям различных погрузочных средств, и снабжен установленнои под днищем бункера-накопителя заслонкой с механизмом привода ее в возвратно-...

Номер патента: 481253

Опубликовано: 25.08.1975

Авторы: Головнев, Дидур, Малый, Потайчук, Черкун

МПК: A01C 15/00

Метки: механизм, органов, привода, рабочих, разбрасывателя, удобрений

...отключения привода транспортера при обрыве или ослаблении натяжения его ветвей вмом механизме напорная магимотора снабжена запорным ус соединенным гибкими элементами с ведо-мвалом гранспортера при этом запор- пос устройство выполнено в виде крана.На фиг. 1 дана гринципиальная схема механизма привода рабочих органов разбрасывателя; на фиг. 2 показана кинематпческая связь запорного устройства с валом транспортера.Предлагаемый механизм имеет гидроотор 1 привода разбрасывающих рабочих органов, включенный в гидроснстему агрегатируемой машины при помощи напорной 2 и сливной 3 магистрали, гидроцилиндр 4 пневматического ролика привода транспортера. В напорной магистрали установлено запорное устройство 5 в виде крана, рукоятка которого...

Номер патента: 496975

Опубликовано: 30.12.1975

Авторы: Выходцев, Зеленцов, Кулешов, Милушев, Потапов, Тонн

МПК: A01C 15/00

Метки: минеральных, разбрасыватель, удобрений

...удобрений.Разбрасыватель включает кузов 1 с выходным дозирующим отверстием 2 на задней стенке и подвижным дном в виде ленточного транспортера 3 с приводом от ходовых колес. Ленточный транспортер состоит из ленты, опирающейся на поддерживающие ролики 4 и натянутой на ведущий 5 и ведомый 6 барабаны посредством механизма натяжения 7, Поддерживающие ролики 4 в зоне кузова смещены на величину Й в сторону действия груза высеваемой массы относительно номинального положения поддерживающего ролика 8, расположенного под выходным отверстием кузо ва около ведущего барабана 5. Во время работы разбрасывателя под действием груза Я высеваемой массы удобрений ведущая ветвь транспортера прогибается и опирается на ролики и тем самым достигается степень...
