Бункер туковысевающего аппарата
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 305840
Автор: Середин
Текст

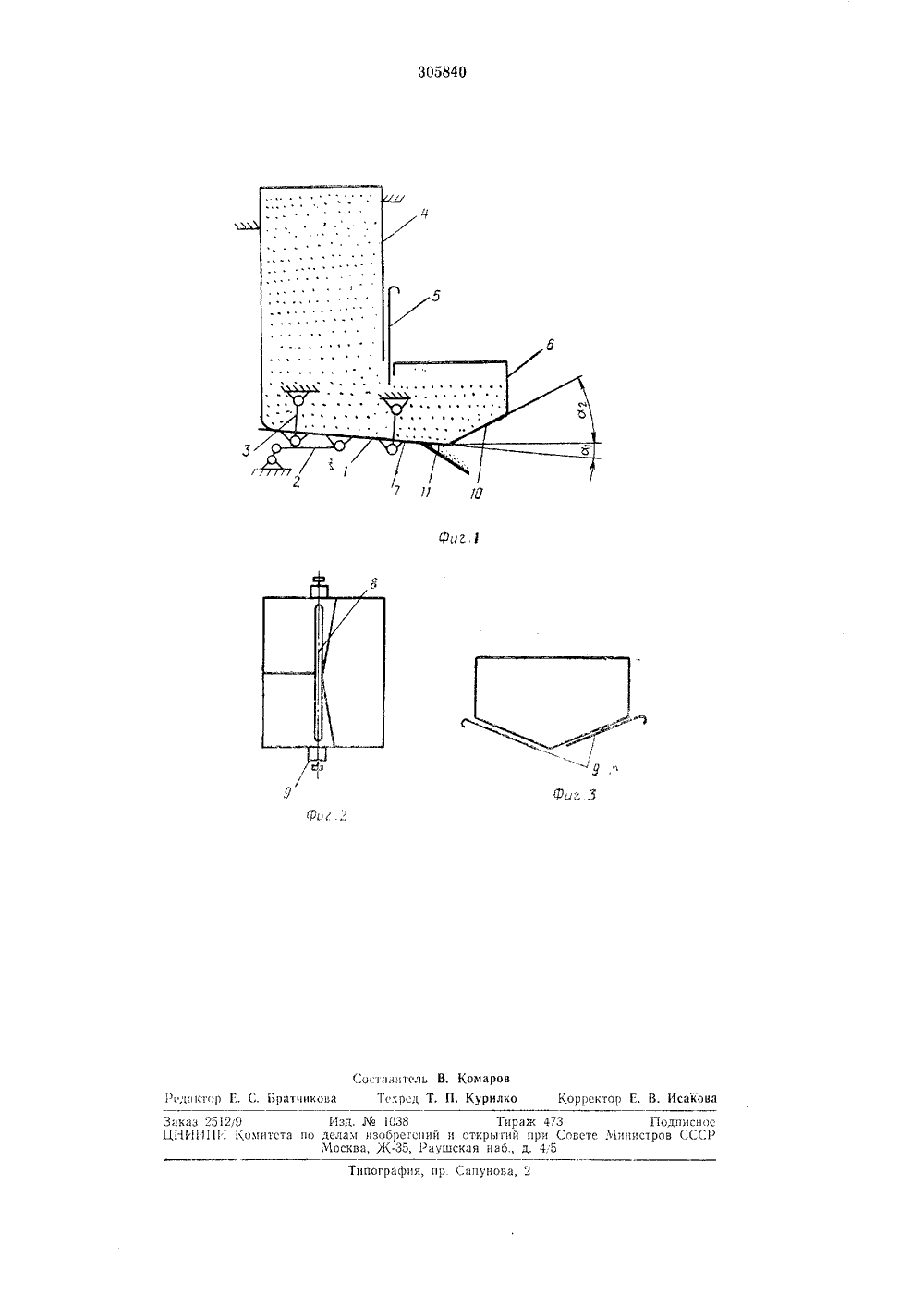

О П И С А Н И Е 305840ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 18,111.1970 ( 1412549/30-1с присоединением заявкиПриоритет МПК А 01 с 15/О омитет по делам обретеиий и открытийри Совете МинистровСССР степь19 ублцковано 11 Х 1.1971 ДК 631 33.022.5(088.8) сания 21.11971 Дата опубликования вторзобретеци еред Азово-Черноморский институт механиз аявител ельского хозяиства УНКЕР ТУКОВЫСЕВАЮЩЕГО АППАРАТА асть дна дозирующего отсед углом наклона ав, а задн мет цзооретени Изобретение относится к технике для внесения минеральных удобрений.Известны туковысевающие аппараты, имеющие бункеры с днищами, приводимыми в колебательное двиткение. 5Недостатком указанных аппаратов является влияние продольного угла наклона на устойчивость подачи высеваемого материала.С целью устранения этого недостатка предложенный бункер туковысевающего аппарата 10 снабжен отсеком с наклонной стенкой, установленным на продолжении дцигца и имеющим окно, под которым расположен направляющий лоток.На фиг, 1 изображен бункер туковыссваю щего аппарата, общий вид; на фиг. 2 - то же, вид в плане; на фиг. 3 - то же, поперечный разрез.Предлагаемый бункер состоит из днища 1, приводимого в колебательное движение, при вода 2, подвесок 3, неподвижной емкости 4 с заслонкой 5 и дозирующего отсека 6.Дозирующий отсек представляет собой емкость, Выполненную на продолкенРц дципт 1. Го всей ширине дца 7 дозирующего отсека 25 расположено окно 8, величина которого может изменяться с помощью заслонок 9 (см, фиг. 3). Передняя чка выполнена по яя часть - а.Заданная норма высева устанавливается с помощью заслонок 10. Истечение материала происходит через окно дозирующего отсека на направляющий лоток 11,Работает предлагаекый бункер следующим образом.Материал под действем сил вибрации поступает из бункера ц заполняет емкость доз- рующего отсека. Через окно в дне дозирую- щего отсека происходит истечение материала ца направляющий лоток, который подает его на разбрасывающие рабочие органы. Бункер туковысевающего аппарата, имеющий днище, приводимое в колебательное движение, отличаюиийся тем, что, с целью устранения влияния продольного наклона бункера на устойчивость подачи высеваемого материала, оц снабжен отсеком с наклонной стенкой, установленным ца продолжении днища и имеющим окно, под которых располо жен цаправляощий лоток,305840Жп(Составитель В. Комаров эратникоиа Тскрсд Т. П, Курилк ор ректо р Г. В. Исакови 1 кторЗаказ 251219 Изд.038 Тираж 473 Подписно ЦНР 1 ИПИ Комитета по делам нзобрсгсний и открыгнй при Совете Министров ССС 1 МосквагК, 1 аушская наб., д. 4,5 Типография, нр Сапунова, "
СмотретьЗаявка
1412549
Н. П. Середин Азово Черноморский институт механизации сельского хоз йства
МПК / Метки
МПК: A01C 15/00
Метки: аппарата, бункер, туковысевающего
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-305840-bunker-tukovysevayushhego-apparata.html" target="_blank" rel="follow" title="База патентов СССР">Бункер туковысевающего аппарата</a>
