Патенты с меткой «пылесигнализатор»

Номер патента: 851197

Опубликовано: 30.07.1981

Авторы: Бершов, Буянский, Власенко, Климов, Поляков, Протопопов, Сивуха

МПК: G01N 15/00

Метки: пылесигнализатор

...чувствительный элемент пылесигнализатора.Пылесигнализатор содержит чувствитель ный элемент 1, установленный в криволинейном патрубке 2 с входным фланцем 3, сопрягаемым с воздушным фильтром (не показан), и выходным фланцем 4, сопрягаемым с двигателем (не показан).Чувствительный элемент 1 содержит пластину-изолятор 5 с нанесенным на нее проводящим слоем 6, выполненным из никельфосфорного сплава толщиной 0,1 мкм. На проводящем слое 6 размещены контактные шины 7 - 9, выполненные из химически 1 осажденного олова толщиной 0,1 мм и шириной 1 - 2 мм и образующие два участка 10 и 11 проводящего слоя 6, один из которых между шинами 7 и 8 является рабочим участком 10, а другой между шинами 7 и 9 - компенсационным участком 11. Рабочий 10 о и...

Номер патента: 873043

Опубликовано: 15.10.1981

Автор: Буянский

МПК: G01N 15/02

Метки: двигателя, пылесигнализатор, теплового

...т.е. чувМ ФУ 1ствительность,к износу максимальна,и датчик обеспечивает надежную сигна лизацию при неисправности фильтра.На чертеже изображена схема пыпесигналиэаторй для теплового двигателя,. д=ПЯг 1. н1 1"К(КС 2 Е.е при износе части поверхности датика сопротивление датчика В не завиит от сопротивления 1 изнашиваемой 34части проводника. Иными словами, датчик теряет чувствительность и не обеспечивает надежной сигнализации.При закоксованности части поверхности датчик также теряет чувствительность, так как износ свободной от кокса поверхности не изменяет сопротивление датчика.Цель изобретения - повышение надежности сигнализации.Поставленная цель достигается тем, что в пылесигнализаторе для теплового двигателя, содержащем. установленный в...

Номер патента: 911229

Опубликовано: 07.03.1982

Авторы: Болдырев, Борисюк, Буянский, Тимофеев

МПК: G01N 15/00

Метки: аварийный, пылесигнализатор

...блок памяти и устройство возведения в третью степень, причем вйход тахометра соединен со входом счетчика, выход которого подключен ко входу устройства возведения в третью степень,при этом выход устройства возведения в третью степень соединен с .входом программного устройства, один из выходов которого подключен.к индикатору, а .другойк первому входу блока памяти, ко второму входу которого подключен один из выходов блока нормирования и преобразования, другой выход которого соединен с первым входом блока сравнения, а второй вход блока сравнения, соедийен с выходом блока памяти.На чертеже представлена. блок-схема аварийного пылесигналйзатора.Аварийный пылесигиализатор содер"жит рабочий резистор 1,блок 2 нормирования и преобразования,...

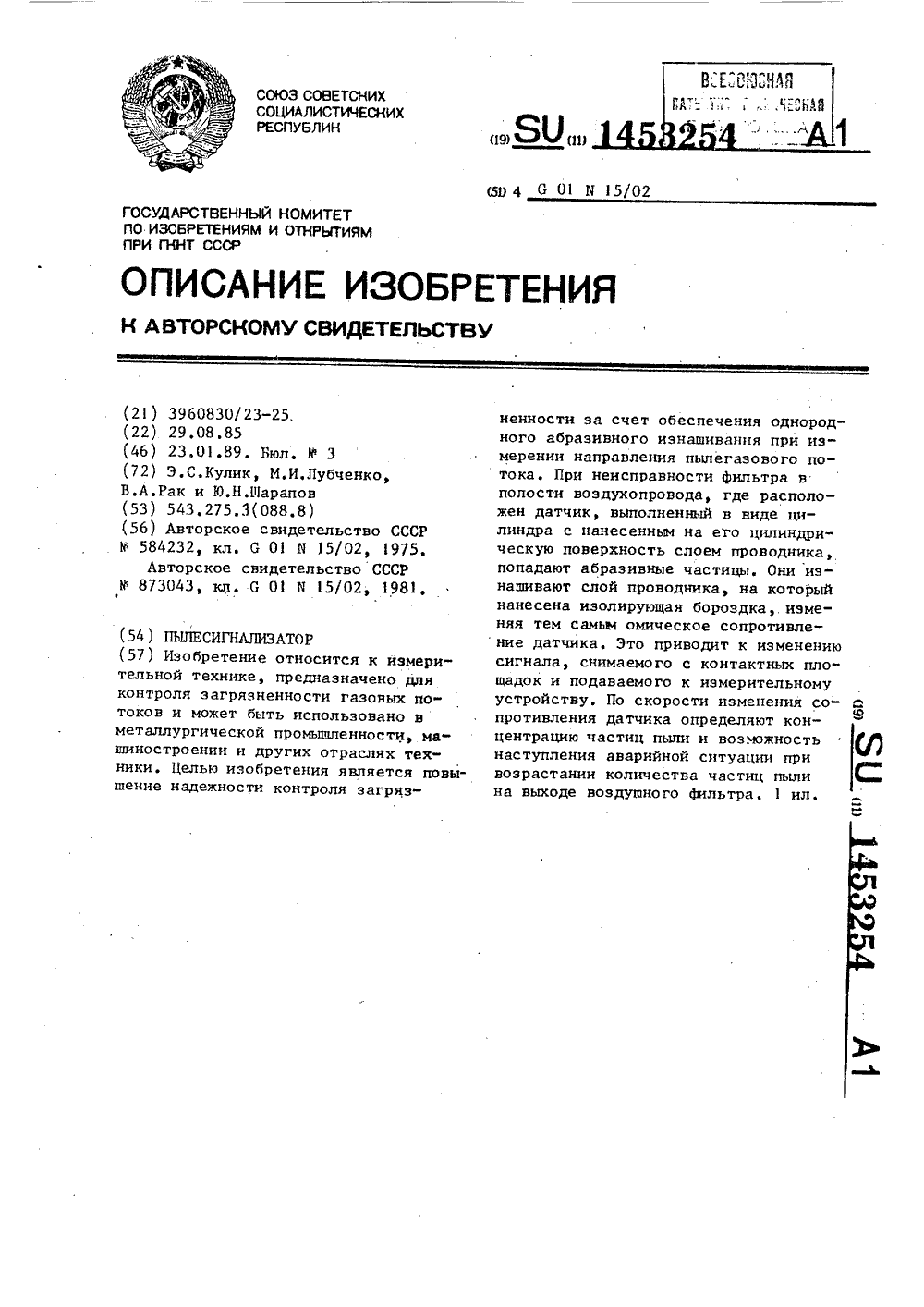

Номер патента: 1453254

Опубликовано: 23.01.1989

Авторы: Кулик, Лубченко, Рак, Шарапов

МПК: G01N 15/02

Метки: пылесигнализатор

...Москва, ЖПодписн Заказ ВНИ 1 ПП КНТ СС зобретениям и открытиям Раушская наб., д. 4/5осударс 4 изводственно-полиграфическое предприятие, г. Ужгоро Проект Изобретение относится к измерительной технике, предназначено для контроля загрязненности газовых потоков и может быть использовано в металлургии, машиностроении и других отраслях техники,11 ель изобретения - повышение надежности контроля загрязненности за счет обеспечения однородного абразивного изнашивания при изменении направления пылегаэового потока.На чертеже приведена функциональная схема пылесигнализатора.Пылесигналиэатор содержит датчик, 15 выполненный из диэлектрического материала в виде цилиндра 1 с нанесенным на всю поверхность слоем проводника 2, Изолирующая бороздка 3...

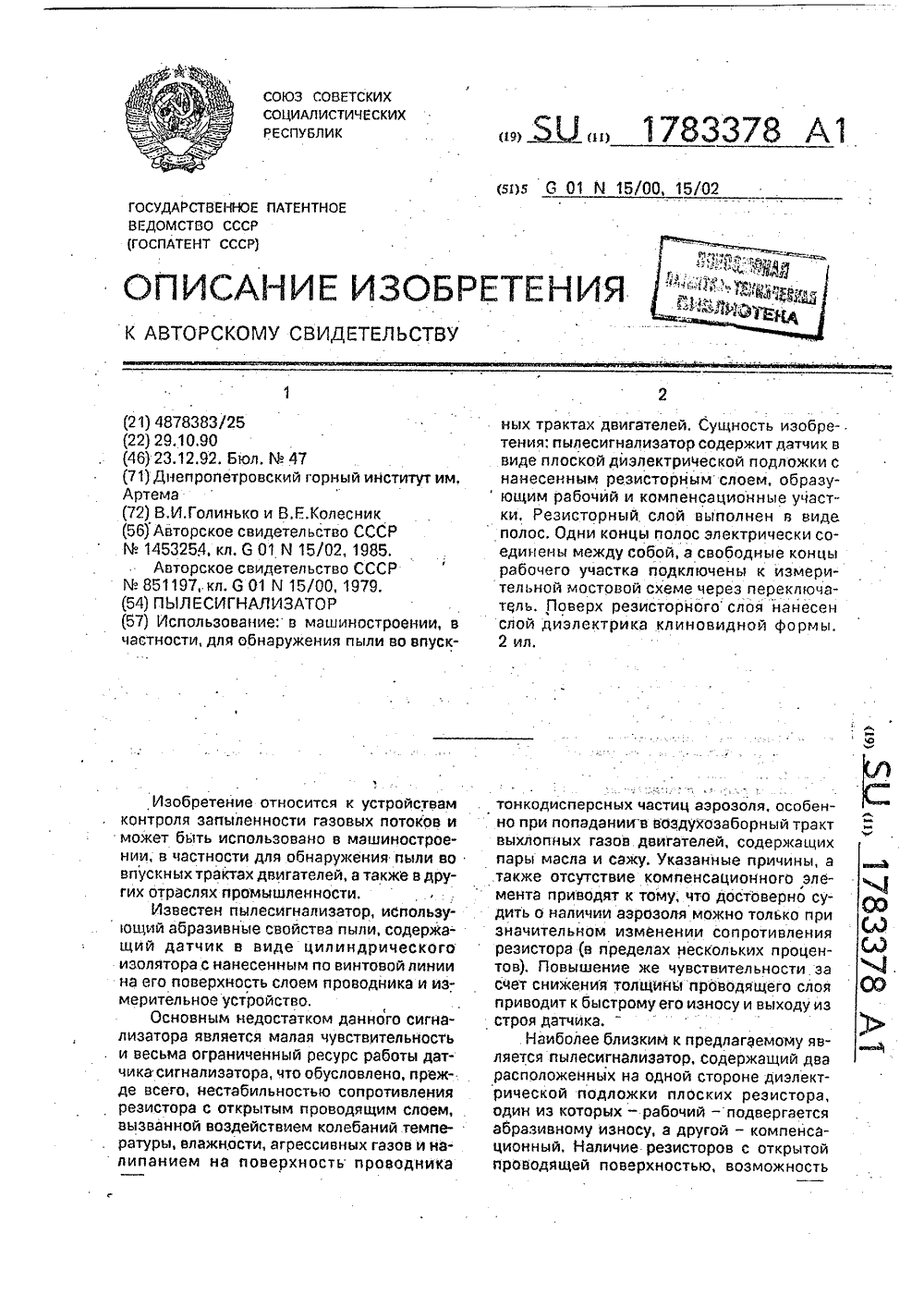

Номер патента: 1783378

Опубликовано: 23.12.1992

Авторы: Голинько, Колесник

МПК: G01N 15/00, G01N 15/02

Метки: пылесигнализатор

...измеритель- пленокединицымкм)ипокрытиеихэащитной схемы,. резисторный слой выполнен в 15 нцм слоем диэлектрика в виде клина 6 привиде полос, - расположенных параллельно водит к тому, что основным элементом;ребру торцовой грани подложки. Одни кон- определяющим скорость износа, являетсяцы этих полос электрически соединены, слой диэлектрика, а проводящая пленка ремежду собой, а свободиые концы"йолбс ра- эистора изнашивается практически мгнобочегоучасткаподсоединенцкизмеритель венно после стирания защитного слоя.ной схеме через введенный переключатель, Поэтому практически весь рабочий резипоичем поверх.резисторного слоя дополни- стор за исключением тонкого торца пленки)тельно нанесен слой диэлектрика клиновид- находится под защитой...
