Пылесигнализатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

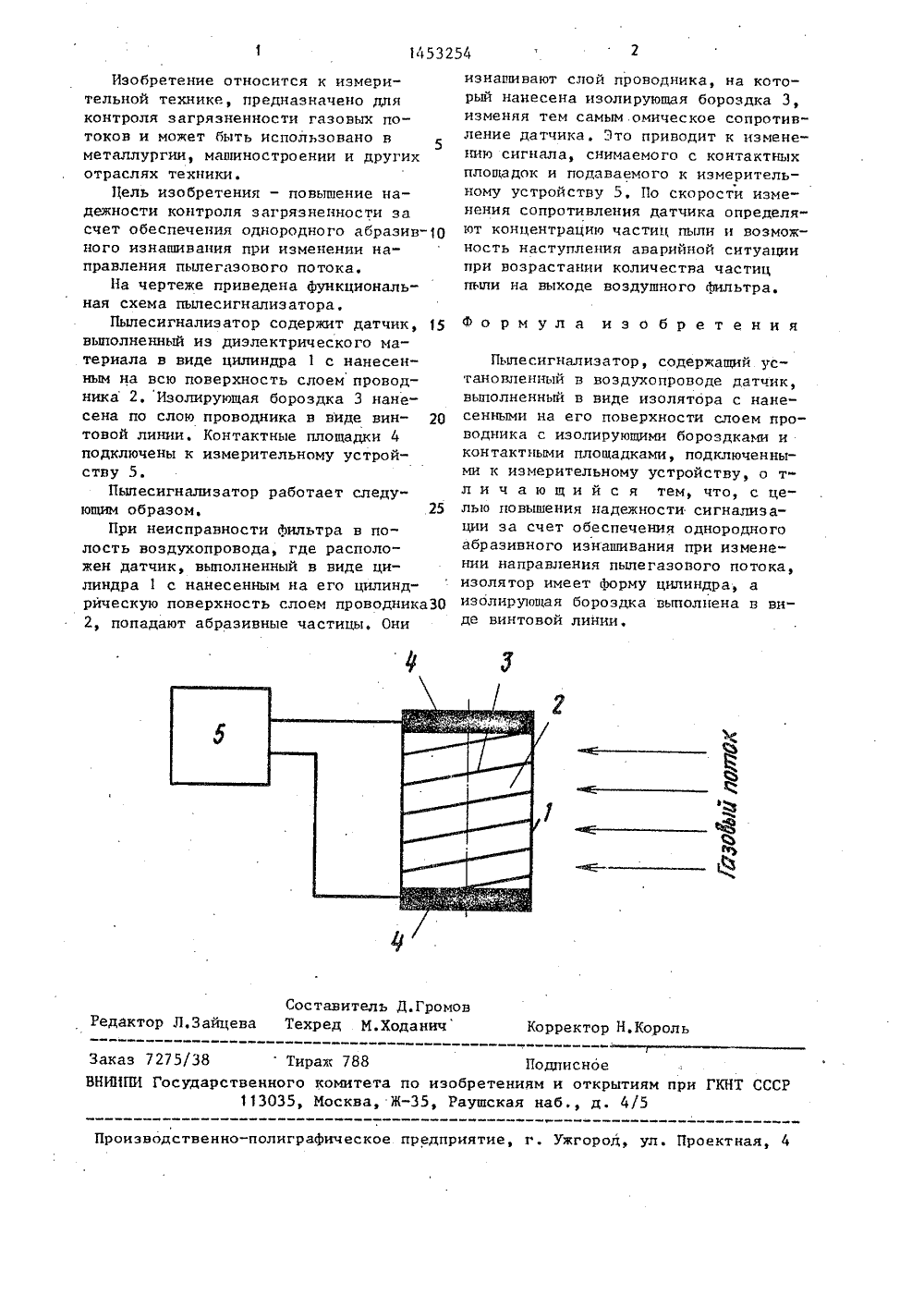

СОЮЗ СОВЕТСНИСОЦИАЛИСТИЧЕСКРЕСПУБЛИН а О И 5/О ИСАНИЕ ИЗОБРЕТЕНИЯ К ОРСКОМУ СВИ ЕЛЬСТВ яос ыГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИПРИ ГКНТ СССР(56) Авторское свидетельство СССРМ 584232, кл. О 01 И 15/02, 975,Авторское свидетельство СССРУ 873043, кл. 0 01 Б 15/02, 1981.(57) Изобретение относится к изм тельной технике, предназначено дл контроля загрязненности газовых токов и может быть использовано металлургической промышленности, шиностроении и других отраслях т ники. Целью изобретения является шение надежности контроля загряз ненности за счет обеспечения однородного абразивного изнашивания при измерении направления пылегазового потока. При неисправности фильтра вполости воздухопровода, где расположен датчик, выполненный в виде цилиндра с нанесенным на его цилиндрическую поверхность слоем проводника,попадают абразивные частицы. Они изнашивают слой проводника, на которыйнанесена изолирующая бороздка,.изменяя тем самым омическое сопротивление датчика. Это приводит к изменениюсигнала, снимаемого с контактных пло"щадок и подаваемого к измерительномуустройству. По скорости изменения сопротивления датчика определяют концентрацию частиц пыпи и возможностьнаступления аварийной ситуации привозрастании количества частиц пылина выходе воздушного фильтра. 1 ил,1453254 2 Д.Громоводанич Корре Король 275 3Тираж 788 енного комитета п 13035, Москва, ЖПодписн Заказ ВНИ 1 ПП КНТ СС зобретениям и открытиям Раушская наб., д. 4/5осударс 4 изводственно-полиграфическое предприятие, г. Ужгоро Проект Изобретение относится к измерительной технике, предназначено для контроля загрязненности газовых потоков и может быть использовано в металлургии, машиностроении и других отраслях техники,11 ель изобретения - повышение надежности контроля загрязненности за счет обеспечения однородного абразивного изнашивания при изменении направления пылегаэового потока.На чертеже приведена функциональная схема пылесигнализатора.Пылесигналиэатор содержит датчик, 15 выполненный из диэлектрического материала в виде цилиндра 1 с нанесенным на всю поверхность слоем проводника 2, Изолирующая бороздка 3 нанесена по слою проводника в виде вин товой линии. Контактные площадки 4 подключены к измерительному устройству 5.Пыпесигнализатор работает следующим образом. 25При неисправности Фильтра в полость воздухопровода, где расположен датчик, выполненный в виде цилиндра 1 с нанесенным на его цилиндрическую поверхность слоем проводника 30 2, попадают абразивные частицы. Они Составител актор Л.Зайцева Техред Мизнашивают слой проводника, на который нанесена изолирующая бороздка 3, изменяя тем самым.омическое сопротивление датчика. Это приводит к изменению сигнала, снимаемого с контактных площадок и подаваемого к измерительному устройству 5. По скорости изменения сопротивления датчика определяют концентрацию частиц пыли и возможность наступления аварийной ситуации при возрастании количества частиц пыли на выходе воздушного фильтра. Формула изобретения Пыпесигналиэатор, содержащий установленный в воэдухопроводе датчик,выполненный в виде изолятора с нанесенными на его поверхности слоем проводника с изолирующими бороздками иконтактными площадками, подключенными к измерительному устройству, о тл и ч а ю щ и й с я тем, что, с целью повышения надежности сигнализации эа счет обеспечения однородногоабразивного изнашивания при изменении направления пылегазового потока,изолятор имеет форму цилиндра, аизолирующая бороздка выполнена в виде винтовой линии,
СмотретьЗаявка
3960830, 29.08.1985
ПРЕДПРИЯТИЕ ПЯ В-8748
КУЛИК ЭДУАРД СТЕПАНОВИЧ, ЛУБЧЕНКО МИХАИЛ ИЛЬИЧ, РАК ВЛАДИМИР АЛЕКСЕЕВИЧ, ШАРАПОВ ЮРИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: G01N 15/02
Метки: пылесигнализатор
Опубликовано: 23.01.1989
Код ссылки
<a href="https://patents.su/2-1453254-pylesignalizator.html" target="_blank" rel="follow" title="База патентов СССР">Пылесигнализатор</a>
