Патенты с меткой «алмазосодержащего»

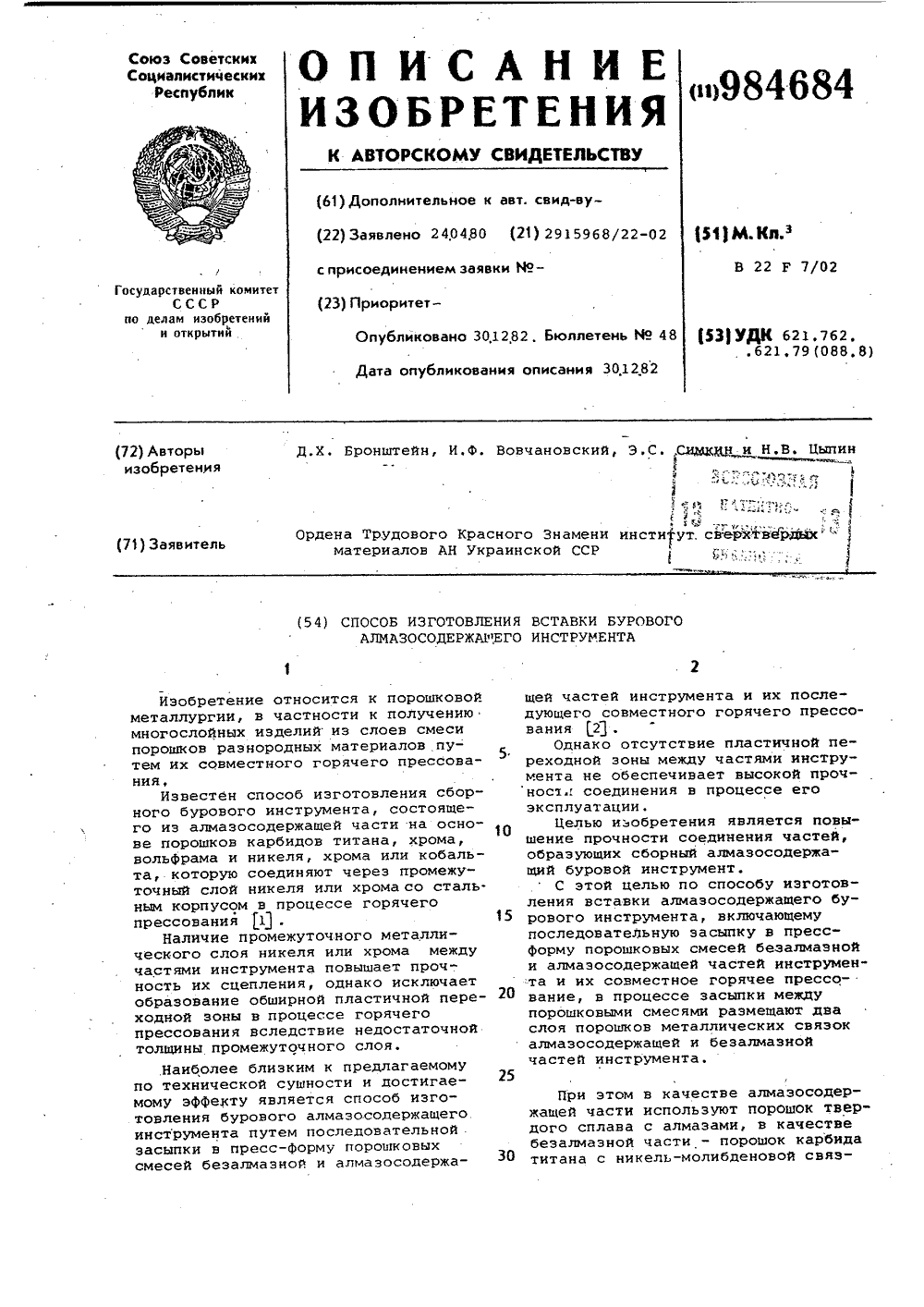

Номер патента: 984684

Опубликовано: 30.12.1982

Авторы: Бронштейн, Вовчановский, Симкин, Цыпин

МПК: B22F 7/02

Метки: алмазосодержащего, бурового, вставки, инструмента

...пресс-формы засЬшают смесь безвольфрамовой тнердосплавной смеси с никелевым или никель-молибденовым связующим, подпрессовывают пуансоном,. засыпают последовательно слой порошка никеля, затем кобальта с подпрессовкой каждого иэ слоев, затем засыпают. смесь из алмазов и твердого сплава, подпрессовывают и осуществляют совместное горячее прессование, После горя- чего прессования пресс-форму охлаждают в емкости с песком до комнатной температуры.Наличие двух промежуточных слоев никеля и кобальта способствует образованию в процессе горячего прессо" вания обширной пластичной зоны на основе их твердого сплава, что повышает прочность соединения благодаря исключению образования хрупких фаз и микротрещин в зоне соединения. Формула иэобретения...

Номер патента: 1223517

Опубликовано: 07.11.1992

Авторы: Боримский, Вовчановский, Нагорный, Новиков, Симкин, Цыпин

МПК: B22F 3/105, B22F 3/14

Метки: алмазосодержащего, высоких, горячего, давлениях, композиционного, металлов, основе, переходных, прессования, соединений, сплавов, тугоплавких

...части.Втулка может быть выполнена свободной засыпкой металлического порошка вокруг графитовой оболочки, установленной. в50 сосуде, или прессованием металлическогопорошка. Так как в последнем случае приразмере частиц порошка более 100 - 200 мкмтребуется значительное усилие, втулка может быть выполнена из гомогенной смесипорошков металла и наполнителя обычновещества, характеризующего хорошей прессуемостью), например хлористого натрия, природного гоафига, гексагональногонитрида бора, талька и т,д, В этом случае усилие прессования при изготовлении втул 1223517ки значительно снижается, а сборка устройства с прессованной втулкой упрощается, . Соотношение компонентов составляет (об,): металл - 30-80; наполнитель - 20- 70, 5При меньшем...

Номер патента: 1142979

Опубликовано: 30.10.1994

Авторы: Боримский, Вовчановский, Нагорный, Новиков, Симкин, Цыпин

МПК: B22F 3/14

Метки: алмазосодержащего, композиционного

СПОСОБ ПОЛУЧЕНИЯ АЛМАЗОСОДЕРЖАЩЕГО КОМПОЗИЦИОННОГО МАТЕРИАЛА на основе твердых сплавов системы карбид вольфрама - кобальт, включающий смешивание алмазов с твердосплавной шихтой, формование и последующее горячее прессование при высоком давлении, отличающийся тем, что, с целью повышения алмазосодержания, после формования производят термообработку прессовок в восстановительной среде при температуре 600 - 850oС с изотермической выдержкой в течение 25 - 50 мин, а горячее прессование ведут при давлении 5 - 50 кбар с выдержкой 0,5 - 3,5 мин, при этом нагрев осуществляют со скоростью 400 - 600oС/мин, подъем давления - со скоростью 20 - 60 кбар/мин, охлаждение со скоростью 750 - 1000oС/мин, а снятие давления...

Номер патента: 1630106

Опубликовано: 10.07.1996

Авторы: Бычкова, Дрикер, Свиридов, Смольников

МПК: B03D 1/02

Метки: алмазосодержащего, воде, оборотной, пенной, сепарации, сырья

...сырья в оборотной воде, включающий обработку сырья реагентами и выделение алмазов в пенный продукт, отделение оборотной воды, обработку ее флокулянтом акриламидного типа и флокулянтом акриламидного типа и возвращение оборотной воды в процесс, отличающийся тем, что, с целью повышения извлечения алмазов, после обработки оборотной воды флокулянтом вводят азотфосфоросодержащий комплексон в соотношении с флокулянтом 1 -5:1,стабилизирующими свойствами, они дополнительно гидрофилизируют поверхность частиц, что, с одной стороны, понижает их устойчивость, а с другой - не экранирует пузырьки воздуха.П р и м е р. Испытания по оценке извлечения алмазов проводили на стендовой установке пенной сепарации. В качестве исходного материача...

Номер патента: 1451930

Опубликовано: 20.11.1999

Авторы: Данилов, Изенев, Лейтес

МПК: B02C 19/22

Метки: алмазосодержащего, мельница, мокрого, самоизмельчения, сырья

Мельница мокрого самоизмельчения алмазосодержащего сырья, содержащая барабан, разгрузочную трехъярусную решетку, внутренний ярус которой диаметром, равным 0,4 - 0,8 диаметра барабана, выполнен глухим, а средний ярус выполнен с коэффициентом "живого" сечения в пределах 0,1 - 0,4, отличающаяся тем, что, с целью снижения переизмельчения алмазов за счет обеспечения поддержания в мельнице уровня материала мельче размера отверстий решетки, высота периферического яруса решетки равна 0,05 диаметра барабана, а коэффициент "живого" сечения его определяют из соотношенияK = Kэ L,где L - длина барабана, м;
