Паковкодержатель

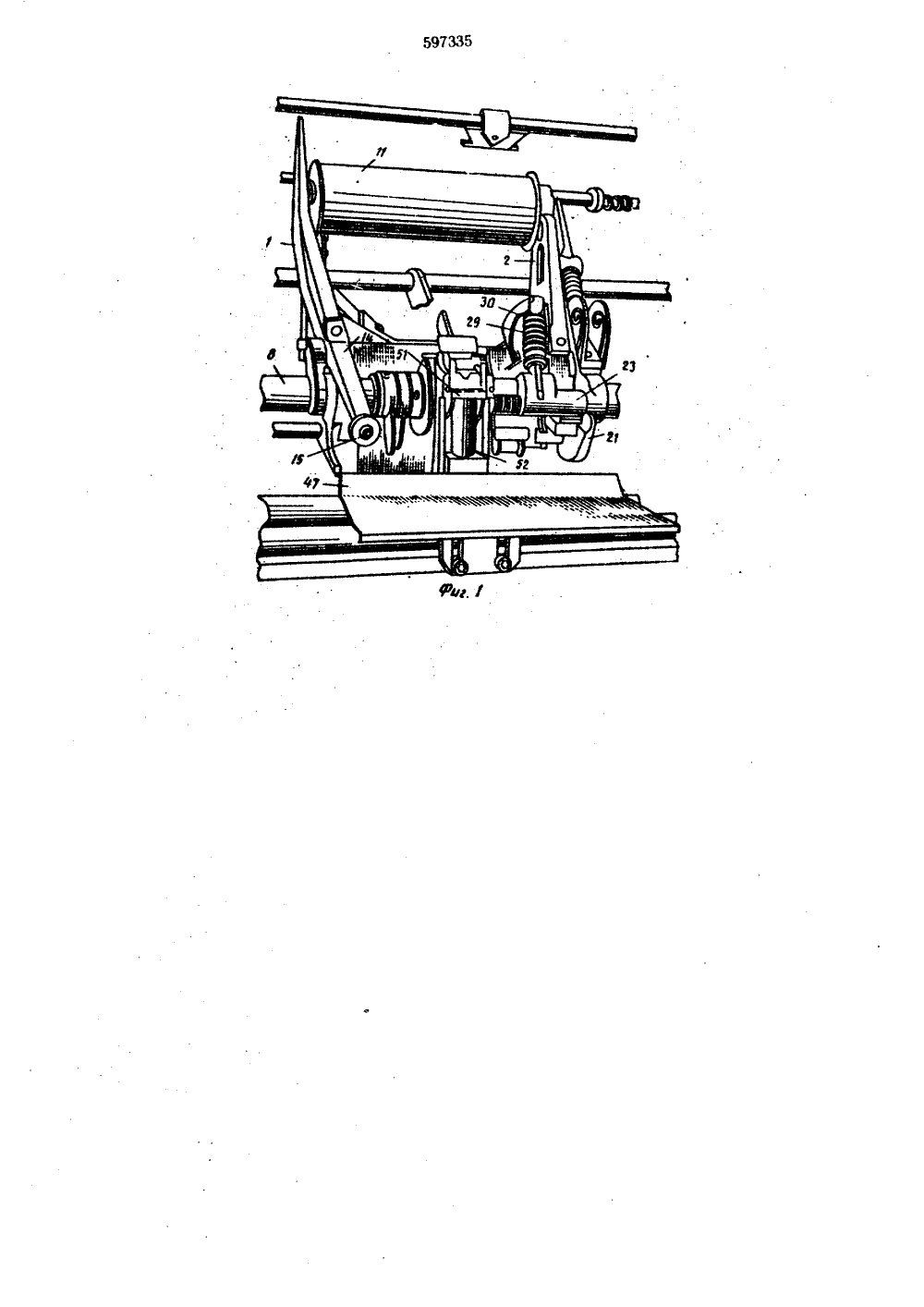

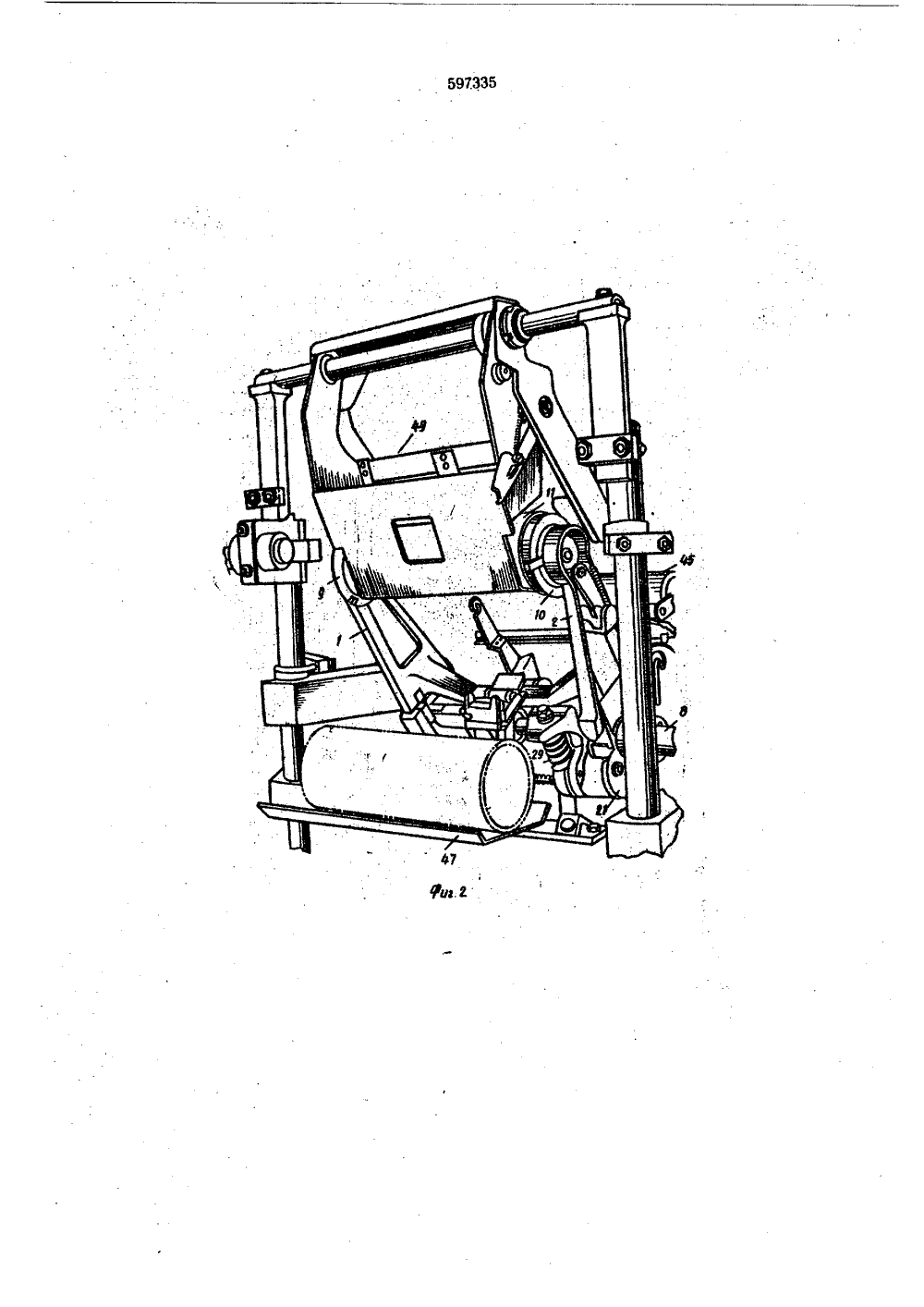

(4 З) Опубликовано 1 всуавестеееЮ кввпетьбеетв Маестра ИРа лваи изееуоеееи втюепе 9Иностранная фирмафйконатан Логан Инк (США) 54 КОВКОДЕ Л О Изобретение относится к текстильной промышленности и касается устройства для удержания паковок.Известен паковкодержатель, содержащий приклон для размещения паковки, механизм сообщения приклону качательного движения ц датчик диаметра намотки 11.Известное устройство не обладает высокой надежностью в работе при освобождении паковки и захвате сердечника.Целью изобретения является повышение надежности паковкодержателя при замене наработанной иаковки пустым сердечником.Это достигается тем, что механизм сообщения приклону качательного движения состоит нз ведущего вала с кулачком, ведомого вала, системы рычагов и зубчатой передачи, имеющей зубчатое колесо, закрепленное ца ведомом валу, и зубчатый сектор, связанный с кулачком посредством системы рычагов. При атом приклон свободно установлен ца ведомом валу и связан г ним сцепной муфтой, управляе. ;",1 датчиком диаметра намотки.На фиг. 1 изображен паковкодержатель, вид со стороны приемного лотка; на фиг, 2 - то же, положение . паковкодержателц в момент захвата пустого сердечника; на фиг 3 - положение наработки паковки, вид сбоку; ца фиг. 4 - наработанная паковка, положение освобождения; на фиг. 5 - паковкодержа гель, вид спереди; на фиг. 6 - та же, вцд сзади; на фиг, 7 и 8 - сцепная муфта; на фиг. 9 кинематическая схема паковкодержателя,Паковкодержательсодержит вцлкообразный приклон, образованный двумя рычагами 1 и 2, параллельно установленными посредством осей 3 и 4 на держателе 5. Последний с помощью подшипннковых втулок 6 и 7 свободно смонтирован на ведомом валу 8 механизма сообщения приклону качательного движения. На одних концах рычагов установлены центрнрующие конические диски 9 иО, удерживающие сердечник 11. Другие концы 12 н 13 рычагов наложены один на другой. Рычаг 1 имеет третье плечо 14, несущее на конце ролик 15, контактирующий с упором 1 б. ГЬслед. ний установлен на валу 17, размещенном параллельно ведомому валу 8, и имеет криволинейную канавку 18, коц ецтрцчную валу 8. Рычаги 1 и 2 подпружнцецы пружиной 19.На валу 8 смонтирована спепцая муфта, состоящая из полумуфт 20 и 21, цз которых полумуфта 21 в виде втулки с флаццем. имент. щим отверстие 22, жестко связана с вал 1 м 8 (фиг. 7 и 8). Полумуфта 20 свободно посажена на вал 8 и имеет втулку 23, в которой раз.мещен палец 24, прйжатый пружиной 2 Ь, кодному плечу рычага 26. Другим плечом рычаг 26 прижат к якорю 27 электромагнита 28.Втулка 23 прижата пружиной 29 к держателю 5, имеющего установочную манжету 30.Пружина 29 насажена на направляющий стержень 31, на конце которого закреплен шип 32,размещенный в отверстии полумуфты 20.К электромагниту 28 подсоединен электрический контакт .33, с которым связан датчикдиаметра намотки (на фиг. не показан), щМеханизм сообщения приклону качательного движения содержит ведущий вал 34 с кулачком 35, связанным системой рычагов 36с зубчатым сектором 37, который находитсяв зацеплении с зубчатым колесом 38 ведомо.5го вала 8. Вал 34 приводится во вращение 5от электродвигателя 39 и иа нем закрепленкулачок 40, связанный системой рычагов 41с валом 17, осуществляющим управление положением рычагов 1 и 2, и кулачок 42, передающий через рычаг 43 вращение валу 44 дляобразования резерва намотки на сердечнике.В процессе наматывания нити, например,текстурированной, сердечник 11 приводится вовращение приводным фрикционным цилиндром 45. При этом полумуфты 20 и 2 расцеплень и приклон свободно поворачивается 25относительно вала 8.Г 1 ри достижении заданного диаметра па.ковки 46 датчик подает. сигнал на электромагнит 28, в следствие чего якорь 27 поворачивает рычаг 26, вызывая смещение пальца 24 вправо и упирание его в полумуфту 21. фПрн совмещении отверстия 22 полумуфты 21,вращающейся вместе с валом 8, с пальцем 24он входит в отверстие, обеспечивая сцепле.ние обеих полумуфт. Вращение вала 8 пере.дается на держатель 5 и рычаги 1 и 2 приклона,несущие наработанную паковку 46, которыеповорачиваются вокруг вала 8, отводят паковку к приемному лотку 47,Г 1 ри повороте паковка 46 через ролик 48отклоняет бункер 49 с пустыми сердечниками;В момент подхода паковки и лотку 47 ско. 40рость вала 8, определяемая кулачком 35, снижается. Упор 50 приклона при его движении воздействует на запорный клапан 5 всасы. вающего сопла 52, открывая его, вследствие чего непрерывно поступающая на наматыванне нить в виде петли засасывается в сопло 52, и. на участке между паковкой 46 и соплом отрезается, например, нагревательным элементом (не показан). Затем валу 17 передается враьцение от.кулачка 40 и рычаги 1 и 2 разводятся в стороны, освобождая паковку.Далее вал 8 реверсирует н осуществляет поворот приклона в обратном направлении, в его исходное положение. При подходе к бункеру 49 скорость поворота приклона снижается, а ролик 15 удерживает рычаги в разведенном положении.В момент совпадения осей конических дисков 9 и 10 с осьюлежащего на выходе из бункера пустого сердечника 11, он захватывается дисками и рычаги пружиной 9 сводятся, зажимая сердечник.%Формула изобретения 1, Паковкодержатель, содержащий приклондля размещения паковок, механизм сообщения приклону качательного движения и датчик диаметра намотки, отличающийся тем, что, с целью повышения надежности его при замене наработанной паковки пустым сердечником, механизм сообщения приклону качательного движения состоит из ведущего вала с кулачком, ведомого вала, системы рычагов н зубчатой передачи, имеющей зубчатое колесо, закреп-. ленное на ведомом валу и зубчатый сектор, связанный с кулацком посредством системы рычагов.2. Паковкодержатель по п. 1, отличающийся тем, что приклон свободно установлен на ведомом валу и связан с ним сцепяой муфтой, управляемой датчиком диаметра намотки.Источники информации, принятые во внимание при экспертизе:.1. Авторское свидетельство СССР222222, кл, В 65, Н 67/04, 1966;едактор Г, Кузьминаакав 738/ Состав ителТехред О.ираж 107 Н. Тимофеева овая Корректор А. Власен Подписноелиал ППП тент, г. ЦНИИ 11 И Государственного ком но делам изобрет 113035, Москва, Ж, нтета Совета Министров СССеиий и открытийРаушская наб., д, 4/ЬУжгород, ул, Проектная, 4
