Устройство для защиты измерительного трансформатора напряжения от повреждения при феррорезонансных процессах в сети с изолированной нетралью
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

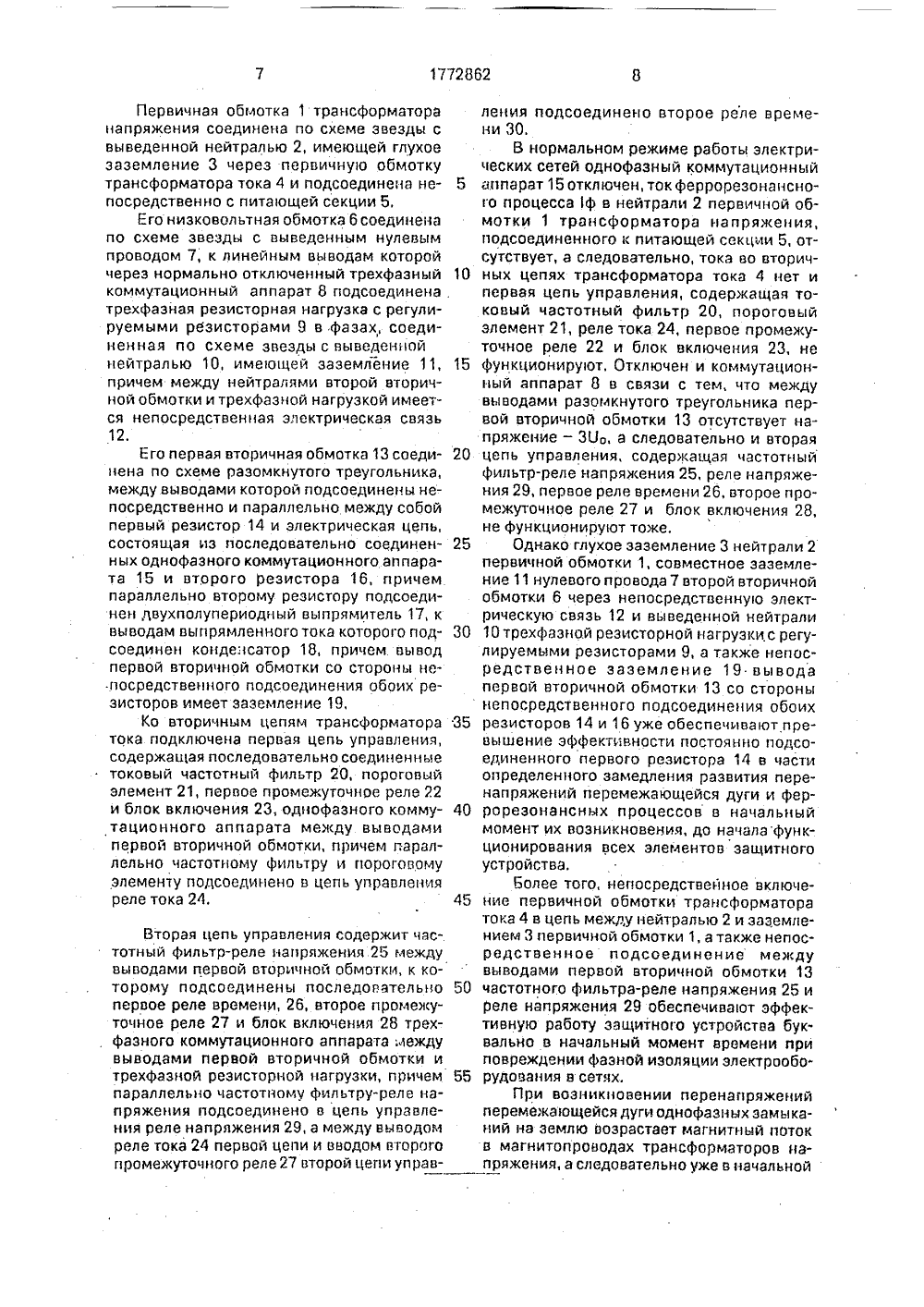

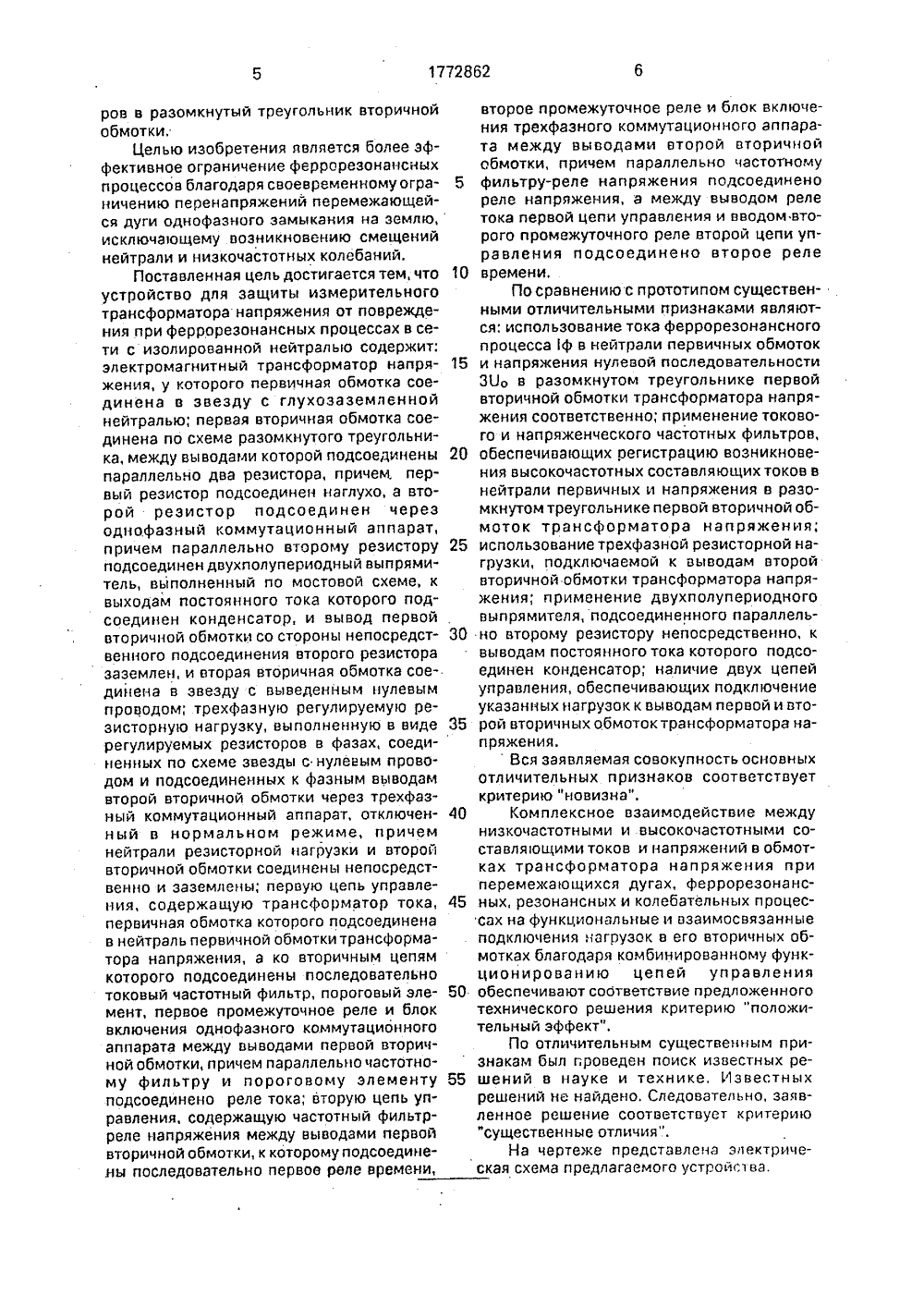

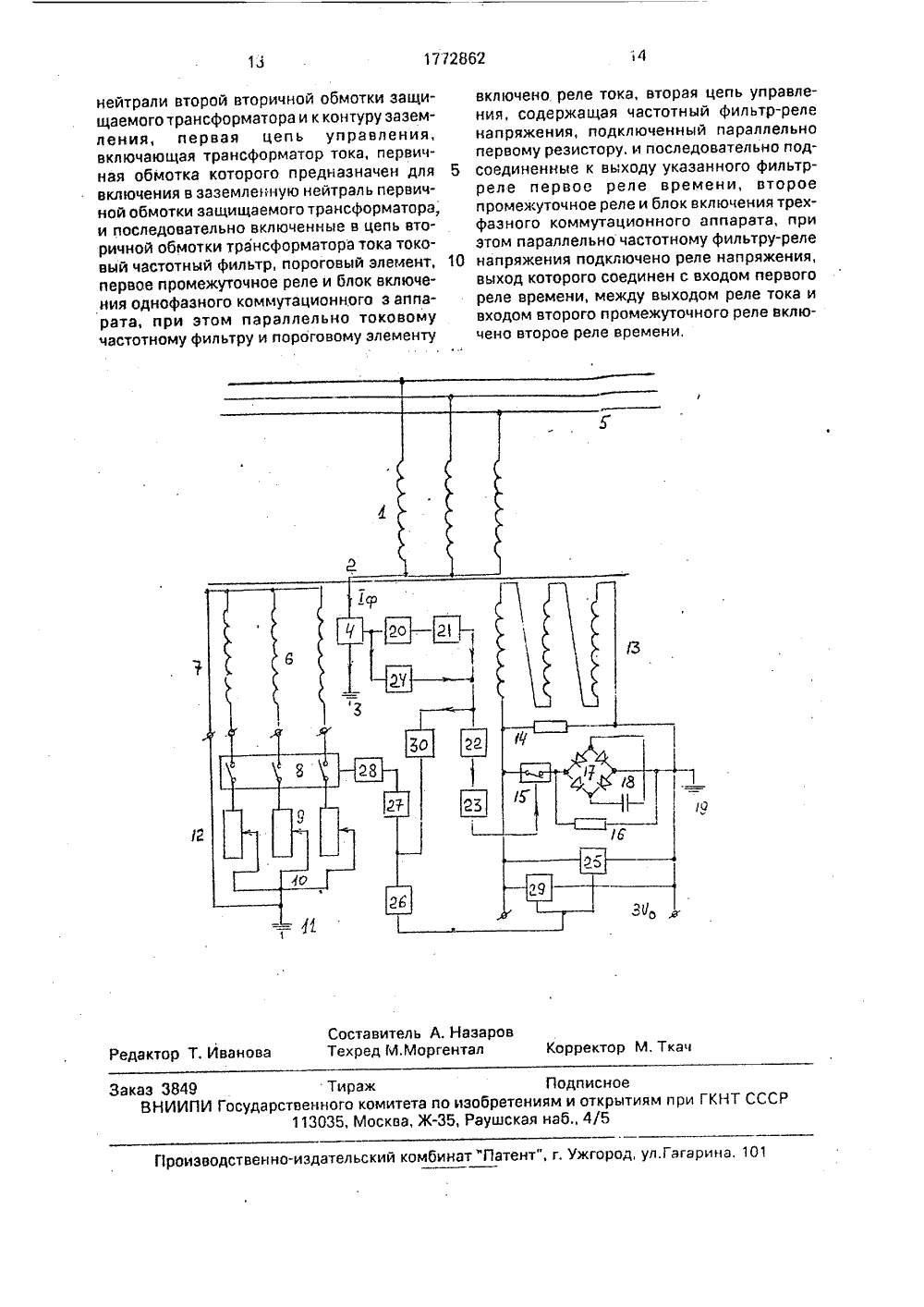

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 5 Н 02 Н 7/О СА Е СВИДЕТЕЛЬСТВУ К АВТОР ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ИЕ ИЗОБР(71) Запорожский завод высоковольтной аппаратуры Производственного обьединения "Запорожтрансформатор"(56) 1. Авторское свидетельство СССР В 1453510, кл, Н 02 Н 7/04, 1989.2. Андреев В.А. Релейная защита, автоматика и телемеханика в системах электроснабжения. М, Высшая школа, 1985, с. 160, (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ИЗМЕРИТЕЛЪНОГО ТРАНСФОРМАТОРА НАПРЯЖЕНИЯ ОТ ПОВРЕЖДЕНИЯ ПРИ ФЕРРОРЕЗОНАНСНЫХ ПРОЦЕССАХ В СЕТИ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЪЮ Изобретение относится к высоковольтным электрическим сетям, в частности к распределительным электрическим сетям 6-35 кВ, работающим с изолированной нейтралью, и предназначено для автоматической защиты от токовых перегрузок трансформаторов напряжения при дуговых замыканиях на землю и феррорезонансных процессах,Известно защитное устройство, суть ко. торого заключается в том, что первая вторичная обмотка трансформатора напряжения, соединенная в разомкнутый треугольник,. замыкается на активное сопротивление (1). Однако минимальная величина постоянно включенного активного сопротивления с точки зрения термического воздействия токов величиной 4 А на изоляцию обмотки не может быть ниже 25 Ом, а это техническое требование не обеспечиваЫ 177286(57) Сущность изобретения: введением дополнительных измерительных органов, контролирующих как основную, так и гармонические составляющие тока в заземленной нейтрали первичной обмотки и напряжения на первой вторичной обмотке защищаемого трансформатора, соединенной в разомкнутый треугольник, а также двухполупериодного выпрямителя, входы которого через однофазный коммутационный аппарат подключены к первой вторичной обмотке, а выходы - к вновь введенному конденсатору, и трехфазной регулируемой резисторной нагрузки, через трехфазный аппарат подключаемой ко второй вторичной обмотке, соединенной в заезду, обеспечивается по-,вышение эффективности функционирования защиты. 1 ил. фет необходимой эффективности гашения Феррореэонансного процесса,.а следовательно не способствует снижению повреждаемости трансформаторов напряжения с последующим повреждением изоляции другого электротехнического оборудования, особенно обмоток статоров электродвигателей.Более того, при отсутствии компенсации емкостных токов, имеющих малые значения,в сетях указанного напряжения вследствие несимметрии емкостей между отдельными фазами и землей, а также нелинейности сопротивления холостого хода трансформаторов напряжения возможна частичная компенсация указанных емкостей (не на всех трех Фазах) индуктивностью трансформаторов напряжения. При разных сочетаниях индуктивных и емкостных сопротивлений по фазам происходит смещение нейтрали, которое может сопровождаться значительным возрастанием фазных напряжений. Это может вызвать одновременные повреждения изоляции в нескольких местах.Следует иметь в виду, что в системе с малыми емкостными токами возможно также возникновение низкочастотных (субгармонических колебаний в контуре,состоящем из емкости фазы по отношениюк земле и индуктивности трансформатора напряжения, Такие субгармонические колебания не сопровождаются значительным повышением напряжения, но опасным для трансформатора напряжения, так как при этом в его первичных обмотках могут протекать большие токи.Для предотвращения субгармонических колебаний директивными документами Минэнерго СССР рекомендуетсяпредусматривать в цепи ЗУо трансформа-тора напряжения в схемах блоков генератор-трансформатор и синхронный компенсатор-трансформатор второй резистор сопротивлемием 25 Ом на ток 4 А, автоматически шунтирующий первый постоянно включенный резистор 2), Однако эффективности указанные технические рекомендации не дали, так как смещения нейтрали, феррорезонансные процессы, колебательные явления и перенапряжения перемежающихся дуг замыканий на землю продолжают достигать опасных по величине напряжений и токов,Более того, рекомендации по эакорачиванию схемы разомкнутого треугольника первой и вторичной обмотки трансформатора напряжения резистором величиной сопротивления в пределах 25-100 Ом в старой редакции правил технической эксплуатации(ПТЭ) в новой редакции 3) отсутствуют, В пункте 5.11.13 просто упомянуто, что в сетях и на присоединениях 6-35 кВ в случае необходимости должны быть приняты меры к предотвращению феррореэонансных про 10203035 40 цессов, в том числе самопроизвольных смещений нейтрали.Известно устройство для защиты трансформатора напрякения контроля изоляции от повреждений при феррорезонансных 50 процессах, содержащее цепь из последовательно включенных нелинейного реактора и резистора, параллельно которому включен исполнительный орган, могущий подключить резистор параллельно ранее сущест вующему 4. Это устройство обладает всеми вышеуказанными недостатками предшествующих устройств, дополнитель" но к которым прибавились следующие основные недостатки: потеряна возМожность фиксировать наличие тока феррорезонансного процесса в глухозаземленной нейтрали высоковольтных обмоток трансформатора напряжения; усложнилась схема подключения дополнительного резистора между выводами разомкнутого треугольника первой вторичной обмотки по причине сложности обеспечения требуемых параметров нелинейного реактора в процессе эксплуатации с учетом аварийных режимов в сетях; снизилась и без того недостаточная эффективнпсть ограничения феррорезонансных процессов только по фактору наличия напряжения нулевой последовательности - ЗОо между выводами треугольника первой вторичной обмотки.Наиболее близким по технической сущности и достигаемому решению является устройство для защиты трансформатора напряжения контроля изоляции от повреждения при феррорезонансных процессах в сети с изолированной нейтралью 5), принятое нами за прототип и содержащее, в отличие от предыдущего устройства, блок преобразования синусоидального напряжения в напряжение прямоугольной формы, входы которого имеют клеммы для подключения к первой вторичной обмотке трансформатора напряжения, соединенной в разомкнутый. треугольник, а к выходам подключена упомянутая цепь из последовательно соединенных нелинейного реактора и резистора,В предложенном устройстве хотя и незначительно, но возросла эффективность ограничения феррорезонансных процессов благодаря некоторому увеличению сопротивления нулевой последовательности в первичных обмотках трансформатора напряжения с глухозаземленной нейтрэлью.Основными недостатками устройства являются: отсутствие должной аффективности ограничения феррорезонанса резисторами в разомкнутом треугольнике вторичной оботки; снижение и без того низкой эффективности резисторов при малых токах замыкания на землю; невозможность ограничения перенапряжений при перемежающихся дугах однофазных замыканий на землю; вероятность возникновения смещений нейтрали со значительным увеличением фазных перенапряжений и возникновением низкочастотных (субгармонических) колебаний в контуре, приводящих к возрастанию токов в первичных обмотках трансформатора напряжения; усложненность дополнительными элементами, а поэтому недостаточная надежность схемы автоматизации включения реэисто 1772862ров в разомкнутый треугольник вторичной второе промежуточное реле и блок включеобмотки, ния трехфазного коммутационного аппараЦелью изобретения является более эф- та между выводами второй вторичной фективное ограничение феррорезонансных обмотки, причем параллельно частотному процессов благодаря своевременномуогра фильтру-реле напряжения подсоединено ничению перенапряжений перемежающей- реле напряжения, а между выводом реле ся дуги однофазного замыкания на землю, тока первой цепи управления и вводом втоисключающему возникновению смещений рого промежуточного реле второй цепи упнейтрали и низкочастотных колебаний. равления подсоединено второе релеПоставленная цель достигается тем, что 10 времени.устройство для защиты измерительного По сравнению с прототипом существен- трансформатора напряжения от поврежде- ными отличительными признаками являютния при феррорезонансных процессах в се- ся: использование тока феррорезонансного ти с изолированной нейтралью содержит: процессаф в нейтрали первичных обмоток электромагнитный трансформатор напря и напряжения нулевой последовательности жения, у которого первичная обмотка сое- ЗОО в разомкнутом треугольнике первой динена в звезду с глухозаземленной вторичной обмотки трансформатора напрянейтралью; первая вторичная обмотка сое- жения соответственно; применение тоководинена по схеме разомкнутого треугольни- го и напряженческого частотных фильтров, ка, между выводами которой подсоединены 20 обеспечивающих оегистрацию возникновепараллельно два резистора, причем. пер- ния высокочастотных составляющих токов в вый резистор подсоединен наглухо, а вто- нейтрали первичных и напряжения в разорой резистор подсоединен через мкнутомтреугольникепервойвторичнойободнофазный коммутационный аппарат, моток трансформатора напряжения, причем параллельно второму резистору 25 использованиетрехфазнойрезисторнойнаподсоединендвухполупериодный выпрями- грузки, подключаемой к выводам второй тель, выполненный по мостовой схеме, к вторичной обмотки трансформатора напрявыходам постоянного тока которого под- жения; применение двухполупериодного соединен конденсатор, и вывод первой выпрямителя, подсоединенного параллель- вторичной обмотки со стороны непосредст- ЗО но второму резистору непосредственно, к венного подсоединения второго резистора выводам постоянного тока которого подсозаземлен, и вторая вторичная обмотка сое- единен конденсатор; наличие двух цепей динена в звезду с выведенным нулевым управления, обеспечивающих подключение проводом; трехфазную регулируемую ре- указанных нагрузок к выводам первой и втозисторную нагрузку, выполненную в виде 35 рой вторичныхобмотоктрансформаторанарегулируемых резисторов в фазах, соеди- пряжения.ненных по схеме звезды с нулевым прово-Вся заявляемая совокупность основных дом и подсоединенных к фазным выводам отличительных признаков соответствует второй вторичной обмотки через трехфаз- критерию "новизна".ный коммутационный аппарат, отключен Комплексное взаимодействие между ный в нормальном режиме, причем низкочастотными и высокочастотными сонейтрали резисторной нагрузки и второй ставляющими токов и напряжений в обмотвторичной обмотки соединены непосредст- ках трансформатора напряжения при венно и заземлены; первую цепь управле- перемежающихся дугах, феррорезонансния, содержащую трансформатор тока, 45 ных, резонансных и колебательных процес- первичная обмотка которого подсоединена сах на функциональные и взаимосвязанные в нейтраль первичной обмоткитрансформа- подключения нагрузок в его вторичных обтора напряжения, а ко вторичным цепям мотках благодаря комбинированному функ- которого подсоединены последовательно ционированию цепей управления токовый частотный фильтр, пороговый эле обеспечивают соответствие предложенного мент, первое промежуточное реле и блок технического решения критерию "положи- включения однофазного коммутационного тельный эффект".аппарата между выводами первой вторич- По отличительным существенным принойобмотки,причем параллельночастотно-знакам был проведен поиск известных рему фильтру и пороговому элементу 55 шений в науке и технике. Известных подсоединено реле тока; вторую цепь уп- решений не найдено. Следовательно, заявравления, содержащую частотный фильтр- ленное решение соответствует критерию реле напряжения между выводами первой "существенные отличия"вторичной обмотки, к которому подсоедине- На чертеже представлена электричены последовательно первое реле времени, ская схема предлагаемого устройства, 1772862Первицная обмотка 1 трансформатора напряжения соединена по схеме звезды с выведенной нейтралью 2, имеющей глухое заземление 3 через первичную обмотку трансформатора тока 4 и подсоединена непосредственно с питающей секции 5.Его низковольтная обмотка 6 соединена по схеме звезды с выведенным нулевым проводом 7, к линейным выводам которой через нормально отклюценный трехфазный коммутационный аппарат 8 падсаединена трехфазная реэисторная нагрузка с регулируемыми резисторами 9 в фазах, соединенная по схеме звезды с выведен ай нейтралью 10, имеощей заземление 11, прицем между нейтралями второй вторичной обмотки и трехфэзнай нагрузкой имеется непосредственная электрическая связь 12.Его первая вторичная обмотка 13 соединена по схеме разомкнутого треугольника, между выводами которой подсоединены непосредственно и параллельно между собой первый резистор 14 и электрическая цепь, состоящая из последовательно соединенных однофазного коммутационного аппарата 15 и второго резистора 16, причем параллельно второму резистору подсоединен двухполупериодный выпрямитель 17, к выводам выпрямленнага тока которого подсоединен конденсатор 18, причем. вывод первой вторичной обмотки со сторонгя не.посредственного подсоединения обоих резисторов имеет заземление 19,Ко вторичным цепям трансформатора тока подключена первая цепь управления, содержащая последовательно соединенные токовый частотный фильтр 20, пороговый элемент 21, первое промежуточное реле 22 и блок включения 23, однофазного коммутационного аппарата между выводами первой вторичной обмотки, причем параллельно частотному фильтру и пороговому элементу подсоединена в цепь управления реле тока 24. Вторая цепь управления содержит частотный фильтр-реле напряжения 25 между выводами первой вторичной обмотки, к которому подсоединены последовательно первое реле времени, 26, второе промежуточнов реле 27 и блок включения 28 трехфазного коммутационного аппарата;лежду выводами первой вторичной обмотки и трехфаэнай реэистарной нагрузки, причем параллельно частотному фильтру-реле напряжения подсоединено в цепь управления реле напряжения 29, а между выводам реле тока 24 первой цепи и вводом второго промежуточного реле 27 второй цепи управ 15 20 25 30 35 40 45 50 55 ления подсоединено второе реле времени 30.В нормальном режиме работы электрических сетей однофазный коммутационный аппарат 15 отключен, ток феррорезонансного процесса 1 ф в нейтрали 2 первичной обмотки 1 трансформатора напряжения, подсоединенного к питающей секции 5, отсутствует, а следовательно, тока во втаричных цепях трансформатора тока 4 нет и первая цепь управления, содеркащая токовый частотный фильтр 20, пороговый элемент 21, реле тока 24, первое промежуточное реле 22 и блок включения 23, не функционируот, Отключен и коммутационный аппарат 8 в связи с тем, что между выводами разомкнутого треугольника первой вторичной обмотки 13 отсутствует напряжение - ЗОр, а следовательно и вторая цепь управления, содеркащая цастотный фильтр-реле напряжения 25, реле напряжения 29, первое реле эрелени 26, второе промежуточное реле 27 и блок включения 28, не функционируют тоже.Однако глухое заземление 3 нейтрали 2первичной обмотки 1, совместное заземление 11 нулевого провода 7 второй вторичной обмотки 6 через непосредственную электрическую связь 12 и выведенной нейтрали 10 трехфазнай резисторной нагрузки.с регулируемыми резисторами 9, а также непосредственное заземление 19 вывода первой вторичной обмотки 13 со стороны непосредственного подсоединения обоих резисторов 14 и 16 уже обеспечивают превышение эффективности постоянно подсоединенного первого резистора 14 в части определенного замедления развития перенапряжений перемежающейся дуги и феррарезонансных процессов в нацальный момент их возникновения, да началафункционирования всех элементов защитного устройства.Более того, непосредствейное включение первичной обмотки трансФорматора тока 4 в цепь между нейтралью 2 и заземлением 3 первицнай обмотки 1, а также непосредственное подсоединение между выводами первой вторичной обмотки 13 частотного фильтра-реле напряжения 25 и реле напряжения 29 обеспечивают эффективную работу защитного устройства буквально в начальный момент времени при повреждении фаэной изоляции электрооборудования в сетях,При возникновении перенапряженийперемежающейся дуги однофаэных замыканий на землю возрастает магнитный поток в магнитопроводэх трансформаторов напряжения, а следовательно уже в начальнойстадии увеличения магнитного потока появляется, хотя и незначительный по величине, ток начального периода развития феррорезонансного процесса - 1 ф при колеоаниях и переходных процессах в первичной обмотке трансформатора тока 4, приводящий в действие первую цепь управления. Токовый частотный фильтр 20 срабатывает в результате того, что при феррорезонансе в первичных обмотках 1, а следовательно и по электрической связи между нейтралью 2 и глухим заземлением 3 церез первичную обмотку трансформатора тока 4 протекает и ток седьмой гармоники, выявленный экспериментальным путем, величина которого по сравнению с током нормального режима возрастает с 0,7 до 30 от результирующей величины тока. Поэтому весьма успешно срабатывает пороговый элемент 21, приводящий к срабатыванию первого промежуточного реле 22 и блока включения 23, обеспечивающего включение коммутационного аппарата 15, подключающего между выводами первой вторичной обмотки 13 цепь состоящую из параллельно соединенных второго резистора 16 и двухполупериодноговыпрямителя 17 с подсоединенным к его выводам выпрямленного тока конденсатора 18, Еще необходимо дополнить, что при возникновении феррореэонанса с субгармоническими колебаниями порядка 25 или 50 Гц срабатывает обычное реле тока 24; шунтирующее токовый частотный фильтр 20 и псроговый элемент 21, цем обеспечивается вышеуказанная работа первой цепи управления,В начальный момент времени сопротивление - Хс конденсатора 18 практически равно нулю, цем обеспечивается весьма эффективное и безопасное кратковременное шунтирование первого резистора 14, приводящее к срыву колебательного и переходного процессов, предшествующих начальной стадии развития Феррорезонансного процесса. По мере зарядки конденсатора 18 его сопротивление возрастает до величин, обеспечивающих фактически протекание большой величины тока через второй резистор 16, а следовательно обеспечивается протекание результирующего тока между выводами первой вторичной обмотки 13 по двум, параллельно подсоединенным, резисторам 14 и 16 непосредственно в земле через заземление 19, что дает воэможность исключить повторное возникновение колебательных и переходных процессов в обмотках 1 трансформатора напряжения, а следовательно и между фазами питающей секции 5 и землей, Наличие заземления 19 в этот момент способствует повышению эффективности стабилизации электромагнитных процессов. предшествующих феррорезонансным процессам. При уменьшении величины тока 1 ф ниже уровня 5 срабатывания порогового элемента 21 схема защитного устройства возвращается в исходное состояние.Однако при недостаточной эффективности работы первой цепи управления защит ного устройства и сохранении возникшегонапряжения нулевой последовательности - ЗОО между выводами первой вторичной обмотки 13, зашунтированными параллельно подсоединенными резисторами 14 и 16, 15 срабатывает частотный фильтр-реле напряжения 25, приводящий к срабатыванию первого реле времени 26, второго промежуточного реле 27 и блока включения 28 трехфазного коммутационного аппарата 20 8, подсоединяющего к фазным выводам второй вторичной обмотки 6 резисторную нагрузку с регулируемыми резисторами 9 в фазах, соединенных в звезду с выведенной нейтралью 10, которая заземлена с по мощью заземления 11. Нулевой провод 7соединен непосредственно с нейтралью 10 при помощи электрической связи 12.Эффективное срабатывание частотногофильтра-реле напряжения 25 обеспечивает ся тем, что в напряжении 300 преобладаеттретья гармоника, которая в нормальном режиме работы электрических сетей составляет не более 0,7 процента, а в режимах переходного процесса и начальной стадии 35 развития феррорезонанса не менее 28процентов от результирующей велицины напряжения, что тоже выявлено экспериментальным путем. Относительно наличия первого реле времени 26 необходимо отме тить то, что оно введено во вторую цепьуправления в связи с необходимостью отстройки от времени отключения токов короткого замыкания, возникающих в местах всей электрически связанной сети. Под ключением к фазам второй вторичной обмотки б регулируемых резисторов 9 обеспечивается эффективное шунтирование тока намагничивания -в магнитопро.Рводе трансформатора напряжения, а 50 следовательно снижение магнитного потока, в крайнем случае стабилизации его величины, исключающих, как минимум, развитие феррорезонансного процесса до уровня опасных величин токов и перенапря жений, а то и обеспечивающих его полноегашение в начальной стадии развития,Более того, совместная электрическаясвязь 12 между нейтралью 10 и нулевым проводом 7, а также их заземление через эаземлитель 11 сгабилизирует весьма эф 1772862 12Благодаря предложенному защитномуустройству практически полностью обеспечивается безаварийная работа измерительных трансформаторов,. разрядников, 5 коммутационных аппаратов и надежноесрабатывание устройств релейной защиты.Отсюда дополнительный экономический эф.- фект от снижения аварийности в сетях и повышения надежности их работы трудно 10 переоценить, а минимальная сумма дляэнергосистем с учетом сельской электрификации составляет 350-380 тысяч рублей в год.В связи с подробно изложенным и тех нически обоснованным описанием, на основании поясняющей схемы и приведенных источниках информации видно, что предложенное устройство представляет собой техническое решение новых задач, осущест вленное неизвестными ранее сочетаниямисредств и путями.Формула изобретения отображаеттехническое решение укаэанного перечня новых задач, которые в прототипе и анало гах являются недостатками. Более того, впризнаках отличительной части формулы выражена совершенно новая, по сравнению с прототипом, причинно-следственная связь.30 фективно шунтировку тока намагничивания - 1 р.При возникновении аварийных процессов с преобладающим наличием в напряжении - 300 субгармонических составляющих частотой 25 или 50 Гц срабатывает реле напряжения 29 с последующей работой вышеуказанных элементов второй цепи управления.В заключение описания эффективности работы защитного устройства необходимо отметить случаи развития аварийных режимов в циклично-каскадной последовательности по причине комбинированного воздействия перенапряжений перемежающейся дуги замыкания на землю, резонансного и феррорезонансного процессов с наложением на них как низкочастотных, так и высокочастотных колебаний, приводящих к смещению нейтрали сети и так называемому явлению "опрокидывания фаз" с возникновением, в конечном результате, весьма опасных для изоляции всего электротехнического оборудования не только фазных, но и линейных перенапряжений.Однако наличие второго реле. времени 30, подсоединенного между выводами реле тока 24 первой цепи и вводом второго промежуточного реле 27 второй цепи управления, и незначительно отстроенной в сторону увеличения его временной установки по сравнению с установкой первого реле времени 26 обеспечивает включение коммутационного аппарата 8 через второе промежуточное реле 27 и блок включения 28, чем гасится сложный переходной процесс в самой начальной стадии развития, а . это, в свою очередь, полностью исключаетналичие колебательных процессов на питающей секции 5 после отключения повредившегося участка сети, приводящих в настоящее время во многих случаях к повреждениям изоляции в ячейках КРУ и их возгораниям, приводящим к большим экономическим убыткам,Таким образом, применение предложенного устройства полностью обеспечивает возможность своевременного выявления и гашения феррореэонансных процессов практически в начальной стадии его развития на основании функционального взаимодействия между элементами, воздействующими на своевременное и эффективное гашение феррорезонансных токов и внутренних. перенапряжений.Минимальный экономический эффект применительно к энергосистемам средних мощностей составляет 120-220 тысяч рублей в год на один миллион кВт установленной мощности. формула изобретения Устройство для защиты измерительноготрансформатора напряжения от повреждения при феррорезонансных процессах в 35 сети с изолированной нейтралью, содержащее первый резистор с выводами для подключения к первой вторичной обмотке защищаемого трансформатора, соединенной в разомкнутый треугольник, и цепь из 40 последовательно соединенных второго резистора и однофазного коммутациоНного аппарата, подключенную параллельно первому резистору, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности 45 функционирования, в него дополнительновведены двухполупериодный выпрямитель, входы которого подключены параллельно второму резистору, точка соединения которого с первым резистором имеет вывод для 50 подключения к контуру аземления, конденсатор, подключенный квыходам двухполупериодного выпрямителя, трехфазный коммутационный аппарат, первые выводы которого предназначены для подключения 55 к выводам второй вторичной обмотки защищаемого трансформатора, соединенной в звезду, вторые выводы подключены к трехфазной регулируемой резисторной нагрузке, соединенной в звезду, нейтраль которой имеет вывод для подключения к1772862 Составитель А. НазаровРедактор Т. Иванова Техред МЛоргентал Корректор М. Ткач Тираж Подписноевенного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб 4/5 Заказ 3849 ВНИИПИ Госуд роиэводственно-издательский комбинат "Патент", г. Ужго Гагарина, 101 нейтрали второй вторичной обмотки защищаемого трансформатора и к контуру заземления, первая цепь управления, включающая трансформатор тока, первичная обмотка которого предназначен для включения в заземленную нейтраль первичной обмотки защищаемого трансформатора, и последовательно включенные в цепь вторичной обмотки трансформатора тока токовый частотный фильтр, пороговый элемент, первое промежуточное реле и блок включения однофаэного коммутационного з аппарата, при этом параллельно токовому частотному фильтру и пороговому элементу включено реле тока, вторая цепь управления, содержащая частотный фильтр-реле напряжения, подключенный параллельно первому резистору, и последовательно под соединенные к выходу указанного фильтрреле первое реле времени, второе промежуточное реле и блок включения трехфазного коммутационного аппарата, при этом параллельно частотному фильтру-реле 10 напряжения подключено реле напряжения,выход которого соединен с входом первого реле времени, между выходом реле тока и входом второго промежуточного реле включено второе реле времени.
СмотретьЗаявка
4810916, 04.04.1990
ЗАПОРОЖСКИЙ ЗАВОД ВЫСОКОВОЛЬТНОЙ АППАРАТУРЫ ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ "ЗАПОРОЖСТРАНСФОРМАТОР"
НАЗАРОВ АДОЛЬФ ИВАНОВИЧ, ТРЕТЬЯК БОРИС СЕРАФИМОВИЧ
МПК / Метки
МПК: H02H 7/04
Метки: защиты, измерительного, изолированной, нетралью, повреждения, процессах, сети, трансформатора, феррорезонансных
Опубликовано: 30.10.1992
