Площадка для содержания животных

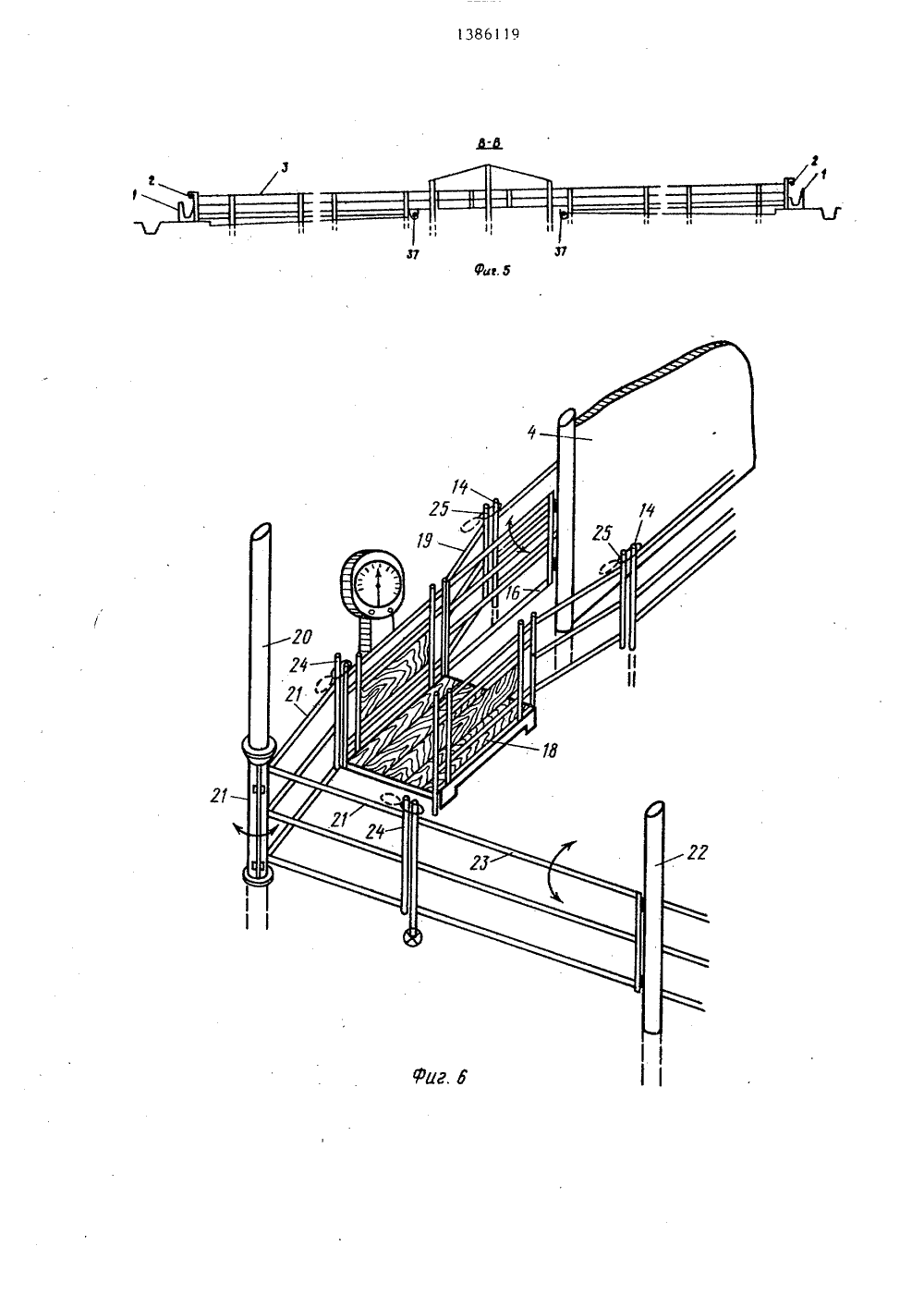

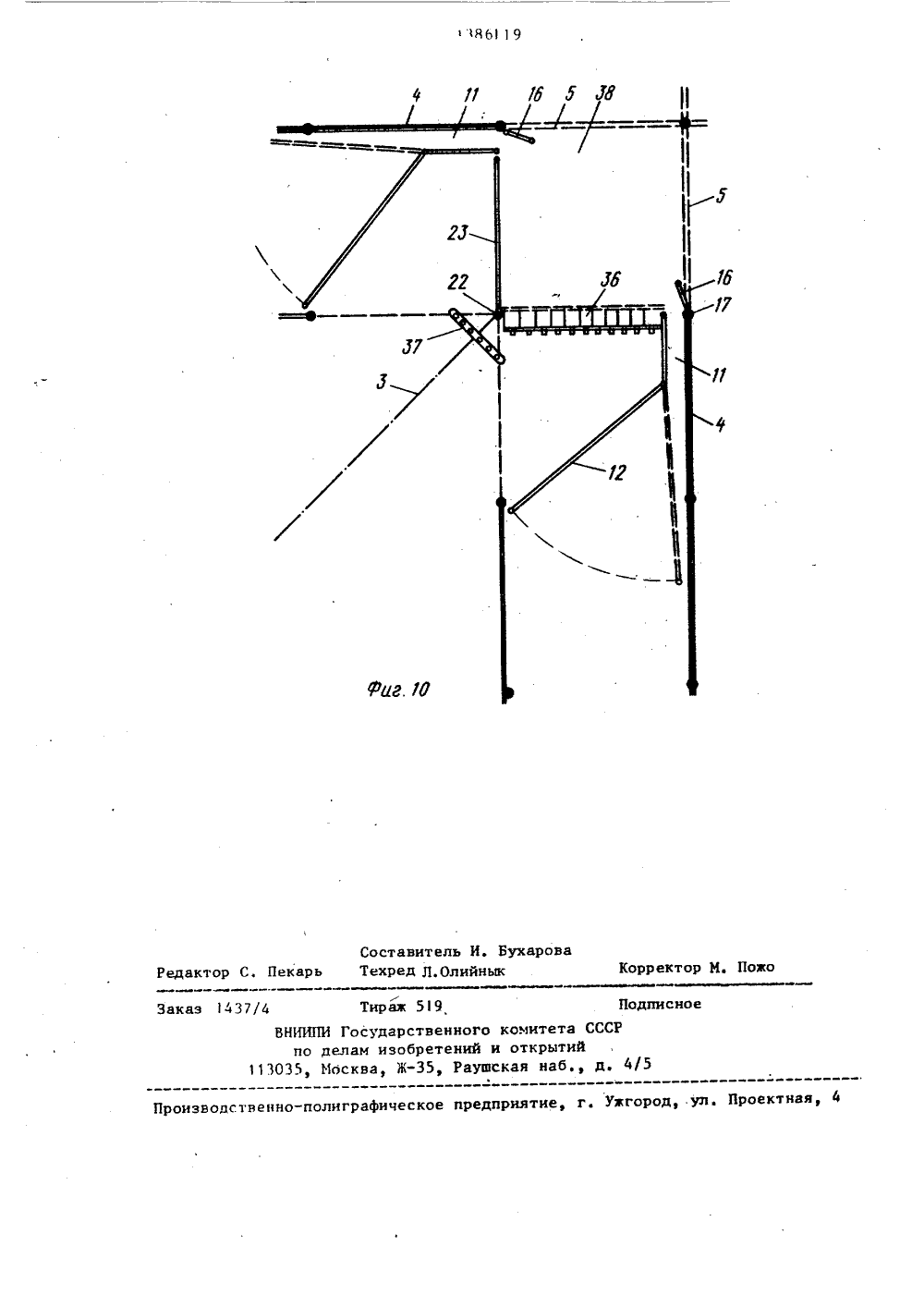

(9 1)4 А 01 К 1/ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОБРЕТЕНИЯ 1 цЛЬСТВУВВЫИ,",; 1(71) Дагестанский нательский институт се(56)Авторское свидетельство СССР У 1102532, кл. А 01 К 1/00, 1982.Авторское свидетельство СССР У 648175, кл. А 01 К 1/00, 1975. (54) ПЛОЩАДКА ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ(57) Изобретение относится к сельскому хозяйству. Цель изобретения - снижение затрат труда при обработке животных. Площадка выполнена в виде круга и содержит загоны. Каждый иэ загонов имеет секции, образованные учно-исследовальского хозяйств ПИСАНИЕ И К АВТОРСКОМУ СВИДЕ продольной внутренней стенкой 4, наружными стенками 8 и съемными периферическими перегородками, Проходы11 образованы поперечными перегородками 12, которые в плане выполненыворонкообразными. Внутренняя стенка 4 на одном из концов имеет дверку 16. На площадке смонтирована подвижная платформа 18 с барьерами 19и весами. На центральной стойке 20установлена радиальная перегородка 21имеющая Ч-образную форму. На стыкесмежных секций имеется поворотнаястенка 23. Для проведения эооветмероприятий животным всех групп ихвзвешивания и эооветобработки радиальная перегородка 21 позволяет пропустить животных в свою секцию.1 з.п. ф-лы, 10 ил.Изобретение относится к сельскому хозяйству, в частности к животноводческим помещениям,Цель изобретения - снижение за 5трат труда при обработке животных.На фиг. 1 изображена площадка, общий вид; на фиг. 2 - место проведения зооветмероприятий; на фиг. 3 -разрез А-А на фиг, 1; на фиг. 4 - 1 Оразрез Б-Б на Фиг. 1; на фиг. 5 разрез В-В на фиг. 1; на фиг, бподвижная платформа с весами и радиальная перегородка для направленияживотных в соответствующую секцию; 15на фиг. 7 - кормовые секциц для телят при круговом размещении выпойнойустановки; на фиг, 8 - кормовые секции с веерным или линейным расположением выпойной установки; на фиг. 9 - 20секции для дойных коров; на фиг,10 -секции для телок случного возраста.Площадка для содержания животныхвыполнена в виде круга и содержиткормушки 1 с нахольным брусом 2, расположенные по его периметру загоны,образованные ограждениями 3 и продольными внутренними стенками 4. Каждыйиэ загонов имеет секции, образованныепродольной внутренней стенкой 4 и 30съемными периферическими перегородка"ми 5, со стороны которых расположеныворота 6. На продольной внутреннейстенке 4 со стороны ворот установленоограждение 7. Секция имеет также продольную наружную стенку 8 и проходы,9 и 10. Проходы 11 расколов образованы обращенными к центру поперечнымиперегородками 12, которые в плане выполнены воронкообразными, суженная 40часть которых обращена к центру. Перегородка 12 установлена шарнирнона стойках 13 и 14, концы которой упираются в стойку 5 секций. Внутренняя стенка 4 на одном из концов имеет шарнирно соединенную с ней дверку 16, шарнир 17 которой расположенв одной плоскости со свободным концом торца суженной части. На площадке смонтирована подвижная платформа18 с барьерами 19 и весами. На центральной стойке 20 установлена радиальная перегородка 21, имеющая 7-образную Форму. На стыке смежных секцийна стойке 22 имеется поворотная стен ка 23 ограждения 3, длина которой равна расстоянию от точки соединения наружных стенок 8 до радиуса поворота7-образной перегородки, которая установлена таким образом, что одно еекрыло совмещено с подвижной стенкой23, а другое крыло - с барьером 19подвижной платформы 18, Каждое крылоимеет крепежные кольца 24, а барьеры19 - фиксирующие кольца 25,Кормовая секция 26 имеет круговуюустановку 27 и веерную установку 28для выпойки телят молоком или заменителями, а также перегородки 29 и30, шарнирно закрепленные на стойке 14. При веерном или линейном расположении установки 28 кормовая секция 26 имеет Г-образные перегородки31 и 32, шарнирно закрепленные настойке 22.Емкость для корма, гибкие элементы и другой необходимый инвентарь прикруговом размещении установки размещены в центре установки, а при веерном или линейном расположении - в треугольном пространстве, образованномдвумя перегородками 31 и 32 и установкой 28. Подача жидких кормов иводы к установкам осуществляется погибкому шлангу, проложенному по одной из внутренних стен секций.Секции для коров имеют доильныестанки 33, установленные у прохода 10под навесом параллельно перегородкам12, Между станками 33 и перегородками 12 образована преддоильная площадка 34, Проход 10 закрыт калиткой 35.Секции для содержания телок случного возраста включат станки с фиксаторами 36, установленные под навесоми закрывающие проход между стойкой 22и шарниром 17. На стыке наружных стенок 8 установлены автопоилки 37Секция 38 для искусственного осеменения животных образована между подвижной стенкой 23, станками с фиксаторами 36 и двумя съемными периферийными перегородками 5 внутренней стенки 4.Секции для других возрастных группживотных (телки неслучного возраста,бычки, мясные коровы) образованы элементами раскола. На площадке возможно одновременное содержание различных половозрастных групп животныхили животных одной группы в течениевсего года, за исключением дойныхкоров и телят молочного периода, которые могут содержаться на площадкев теплый период времени.Вход 9 может перекрываться шарнирной перегородкой 39. Для погрузки35 животных на транспортное средствоиспользуют эстакаду 40,Площадка для содержания животныхэксплуатируется следующим образом,Для выпойки телят закрывают входО секции шарнирной перегородкой 12и закрывают выход из раскола дверкой 16. Перегоняют всех телят из заго.на в секцию и перекрывают вход 9 шарОнирной перегородкой 39 Открываютдверкой 16 проход 11 и пропускаютнеобходимое количество телят (соответствующее количеству мест в выпойной установке) в кормовые секции 26,После окончания кормления телят пропускают в свою же секцию, отодвигаяперегородки 29 и 30 при круговом раэ"мещении установки или Г-образные перегородки 31 и 32 при веерном илилинейном размещении установки.Для доения коров их перегоняют всекции (аналогично варианту для телят), а оттуда партиями (соответственно количеству мест в доильных стан 25ках) пропускают на преддоильную площадку 34, отодвигая шарнирную перегородку 12. После дойки коров пропускают в свой загон, открывая калитку 3530При содержании телок случного возраста их перегоняют в секцию 38 дляискусственного осеменения. После осеменения и передержки в станках с фиксаторами 36 телок перегоняют в своисекции обратно, открывая дверки 16.Для проведения зооветмероприятийвсем группам животных, находящимсяна площадке, их поочередно перегоняют в секции, оттуда по проходу 11 животные проходят на платформу 18 весов, после взвешивания и зооветобработки радиальная перегородка 21 позволяет пропустить их в свою секцию.После обработки животных одной секции 45платформу 18 с весами перемещают кдругим секциям, Раздачу грубых кормов, сочных и концентрированных производят мобильным кормораздатчиком в кормушки 1. Поение всех групп животных осуществляется из автопоилок 37. Поступают животные в загоны через ворота 6. Завоз подстилки в секции осуществляют с помощью кормораэдатчика или других транспортных средств.Формула и э о б р е т е н и я1. Площадка для содержания животных,. содержащая радиально расположенные секции для животных, образованные продольными наружными и внутренней стенками, периферическими перегородками и обращенными к центру поперечными перегородками, и расположенную между обращенными к центру площадки поперечными перегородками радиальную перегородку, о т л и ч аю щ а я с я тем, что, с целью снижения затрат труда при обработке животных, обращенные к центру площадки перегородки выполнены в плане воронкообразными, суженная часть которых обращена к центру, при этом внутренняя стенка на одном из концов имеет шарнирно соединенную с ней дверку, шарнир которой расположен в одной плоскости со свободным концом торца суженной части, причем на площадке смонтирована подвижная платформа с барьерами, а радиальная перегородка имеет Ч-образную форму, на стыке смежных секций имеется поворотная стенка, длина которой равна расстоянию от точки соединения наружных стенок до радиуса поворота Ч-образной перегородки2. Площадка по п. 1, о т л и ч аю щ а я с я тем, что, с целью рационального использования полезной площади, она выполнена в виде круга, по наружнему периметру которого расположены кормушки с нахольным брусом,оставитель И, Бухарова ехред Л.Олийнык ектор И Помо кто ар аказ 1437 4 дписное 4 изволственно-полиграфическое предприятие, г. Уагород, ул. Проектная,ВНИИПИ по 13035, Тираз 519 Государственного комитета С елаи изобретений и открытий сква, Ж, Раушская наб.,
