Экскаватор многоковшовый для выкопки многолетних деревьев

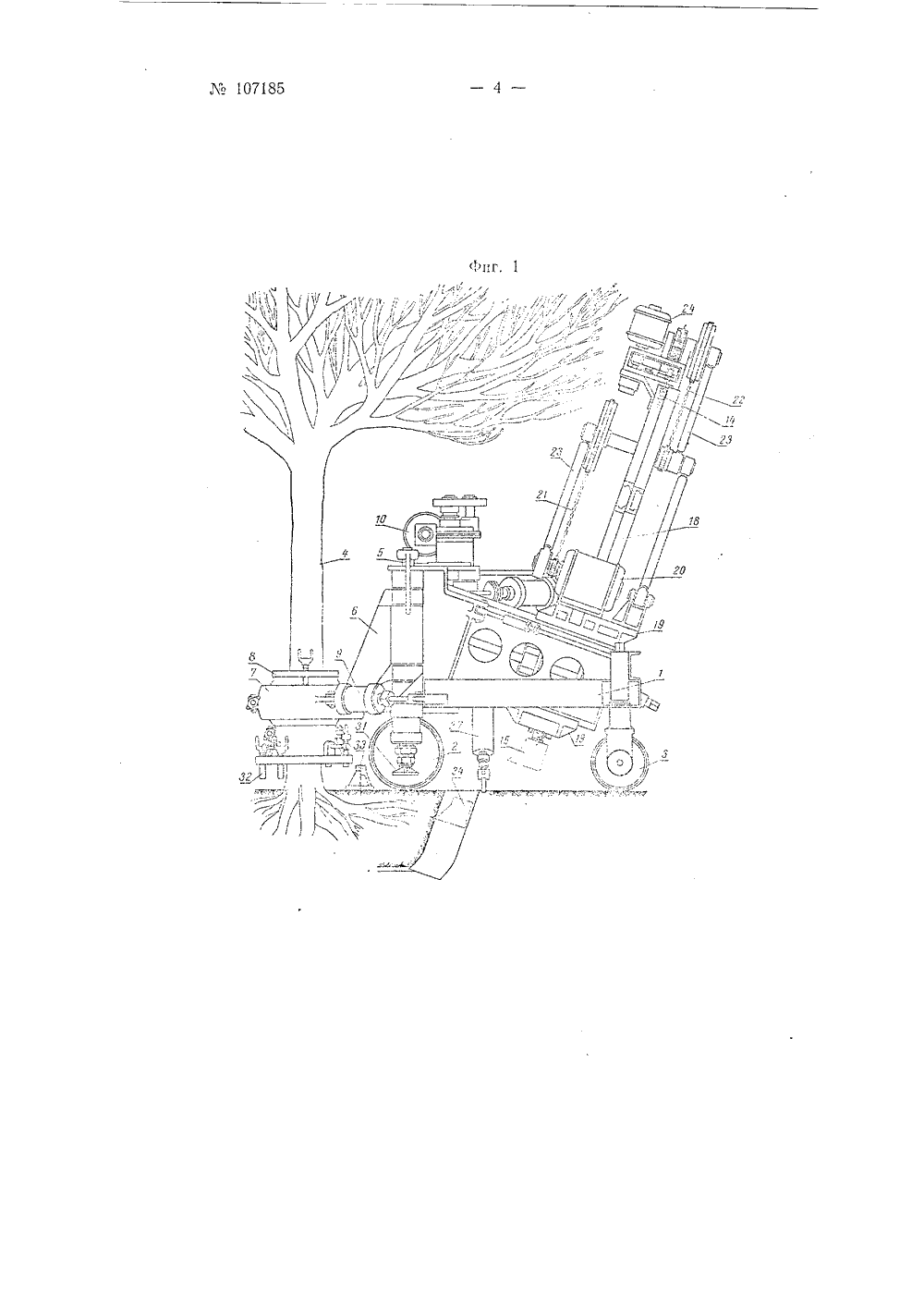

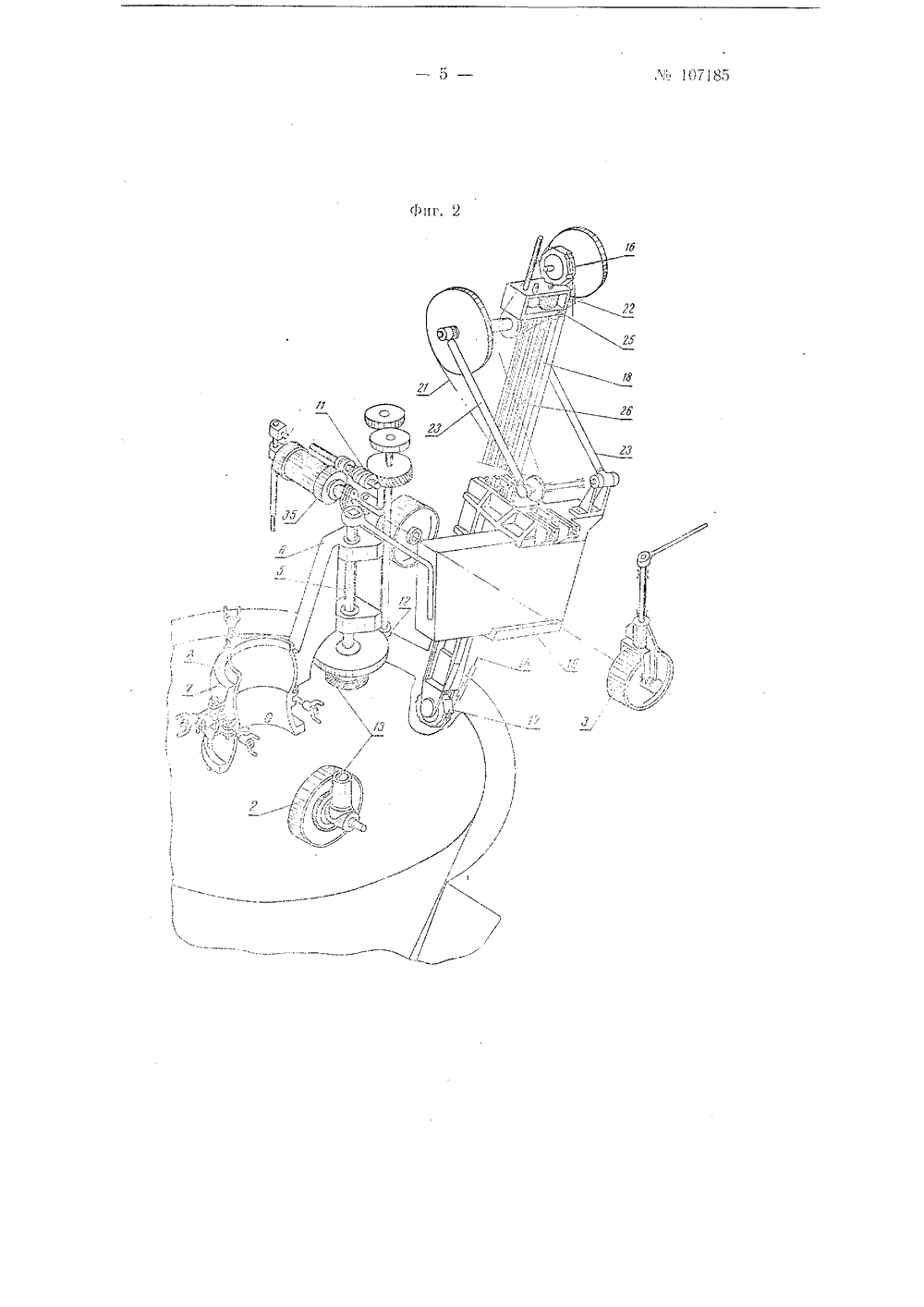

посредством пневмоцплиидра 9 (фиг, 1). Разъемная втулка 8 Выполнена со сферичес: ой яру 5 кной поверхностью, Относительно этой втулки производится центрирование шасси экскаватора при повороте вокруг дерева. Одновременно втулка предохраняет ствол от повреждения, Сдвоенное колесо 2, расположенное со стороны дерева ири рабочем положении экскаватора (фгг. 1) закреплено на поворотном шкворне, Привод этого колеса осуществляется электродвигателем 10 через червячнуо 11 (фиг, 2) и шестеренные 12 и 13 передачи. На противоположном конце рамы экскаватора расположен рабочий орган, представля 1 о ций собой цепь 14 с ковшами 16, подвешенную иа ведущей и ведомой звездочках 16 и 17, установленных на концах наклонной рамы 18, подвижной вдоль ее оси. Ковши 16 (фиг. 4 и 5) выполнены несих 1:51 етричнымн, Вытянутыми у передней кромки в сторону оси говорота для обеспечения свободно о вращения машины вокруг дерева. По сокам ковши снабжены п 51 лообразньиьи щечками (фиг. 5). Ковшевая цепь 1 й имеет привод от установлен:ого на суппорте 19 электродвигателя 20 через две последовательно расположенные цепные передачи 21, 2, промежуточные звездоч и которых прикреплены к валу, уста. новленному на концах рычажной системы 23 (фг. 1 и 2), позволяющей осуществиь пере",ачу крутящего момента от электр 1,.Ви ателя на ведущую звездочку 16 при .изменяющемся в периоды погружсния в грунт или подъеме ковшевой цепи расстоянии между их осями.Перемещение рамы Ы сверху вниз по образуюцей коиусной щели при врезании ковшей в рунт и погружении их прозводнтся по наклонньы н; правляющим, усановленным на супя ртеи осуществляется элсек ридвига лем 24 (фиг. ) через шестере;1 ную передачу 26 и ходовой винт 20,фпг, 2). Для круговой шаговой подачи экскяваторз применен поршневой СорвОМОТОр 2 с, ВЫПОЛН 5101 ци" роль толкателя, упиряющсгося в грунт.ЬЛ 51 в,ср С рВОМОтОра 27 СЛОЕЙ ГО- ловкой 2 с." (гЬг) шари; рно соеДИНЕ 1 С Рс 1 МОЙ .с ЭЕСКЯВЯТОРЯ, и Штои 2.," НЯ Коицв Снс 0 КОН ШПООй 30 для упора в грунт (фиг.,).Перед прорезко 1 конусн ой пели в грунте вокруг корневой системь 1 дерева экскаватор подают к нему самоходом, для чего предварительно переключают передачу от элект р О, В и Г я т е;1 51 1 0 и я и р и В 0 д колес 2. Подаь экскаватор к дереву, на ствол его надевают разъемную втулку Зс эластичной прокладкой, и с помощью пневмоцилиндра 9 охватывают втулку хомутом 7, скрепляя его винтами. Вслед за этим с помощью упорных пневмоцилиндров с опорам 31 (фиг, 1) поднимают переднюю часть шасси на некоторую высоту от грунта, и посредством упорных Винтов 32 и подкладных опор 33 подпирают снизу втулку, после чего опоры 3 поднимают.На фиг. 1 экскаватор показан с суппортом 19, сдвинутым в крайнее положение в направлении от центра поворота. Для прорезки грунта суппорт передвигают в направлении к дереву на расстояние, при котором ковши 15 (фиг. 1) находятся над траншеей 3 й.Прорытие конусообразной щели (траншеи) вокруг дерева начинают с погружения ковшевой рамы 18 в рунт при работе ковшей, что достигается вращением винта 26 (фиг. 2), в результате включения электродвигателя 2 й,еремег 1 ение экскаватора вокруг дерева осуществляется прерывисто-шаговои подачей прн упоре в грунт шпоры 30 сервомотора (фг. 3).Все пневматические устройства экскаватора получают воздух от компрессора, приводимого в действ е электродвигателем 10 Зтот дв. гатсль соединен с компрессором и только на время передвижения экскаватора переключается ня привод колес 2.После прорытия траншеи ковшевую цепь поднимаОт и освобожда107185ют ствол от охвятывяощих его хомута н втулки и подготявливялот экскаватор для прор 1 тия траншеи вок руг следу н 1 ще го дерева.Пр резка грунта С 5 изу, а также упаковка кома земли г корневой сисгемой м гут быть произвечены тем или иным известив. способом, Подъем дерева чля его перевозки производится краи;м после закладывания в "ранше 1 о вокрут дерева опялубк:1, сос гоящей из отдсльных досок, уклядывя е мых во кру г ися земли или спец;альных металических иаклачок с з: гнуть.н снизу концами, Опалубка должна быть стянута тросами нлн хочутямл.Предмет изобретения1. Экскаватор мни оковшовый для выкопки многолетних деревьев, подлежащих пересадке, смонтированный на колесном шасси н пр;1- во чих 1 ый в дейс" вп влек ро вися ч елями, о т л и ч я ю щ и й с я тем, что, с це.ьО пзэо/езПи 5 конусооб. разной щели вокруг корнев.и сисемы дерева, ня о,;ном конце рамы пасси закреплен разъехшый хомут для о хваты вания втулки, также разъемной, опирающейся на грунт и устянгвл;вяемой на ствол дерева с эластичной прокладкой, а рама ковн 1 ев я й цепи ус гя новлена наклонно на подвижном вдоль рамы суппорте, несущем на себе электродвигатель привода ковшевой цепи, ковши которой в плане имеют несимме. ричную форму, с режущей кромкои, вытянутои в сторону осн поворота экскаватора,2. Форма выполнения экскаватора по и, 1, от.чн чаю щаяся тем, что, с целью перемещения ковшевой рамы при ее подъеме и опускании параллельно образующеи конусиой гцслн, суппор, имест наклони:с направляющие, а на ковшевой рамс сверху укреплен элек гродвигател связанный шестсрепой передачей с ходовым винтом.3, 1 о ри я выполнения экска автора ио пп, 1 и, отличающаяс я тем, 1 то, с цел ю поворота экскават лря вохр т дерева, при прорезаиии щели, на раме шасси шарнирно прикреплен поршневой сервомотор со шпорой на штоке поршня.
