Установка для испытания образцов листовых материалов на сдвиг

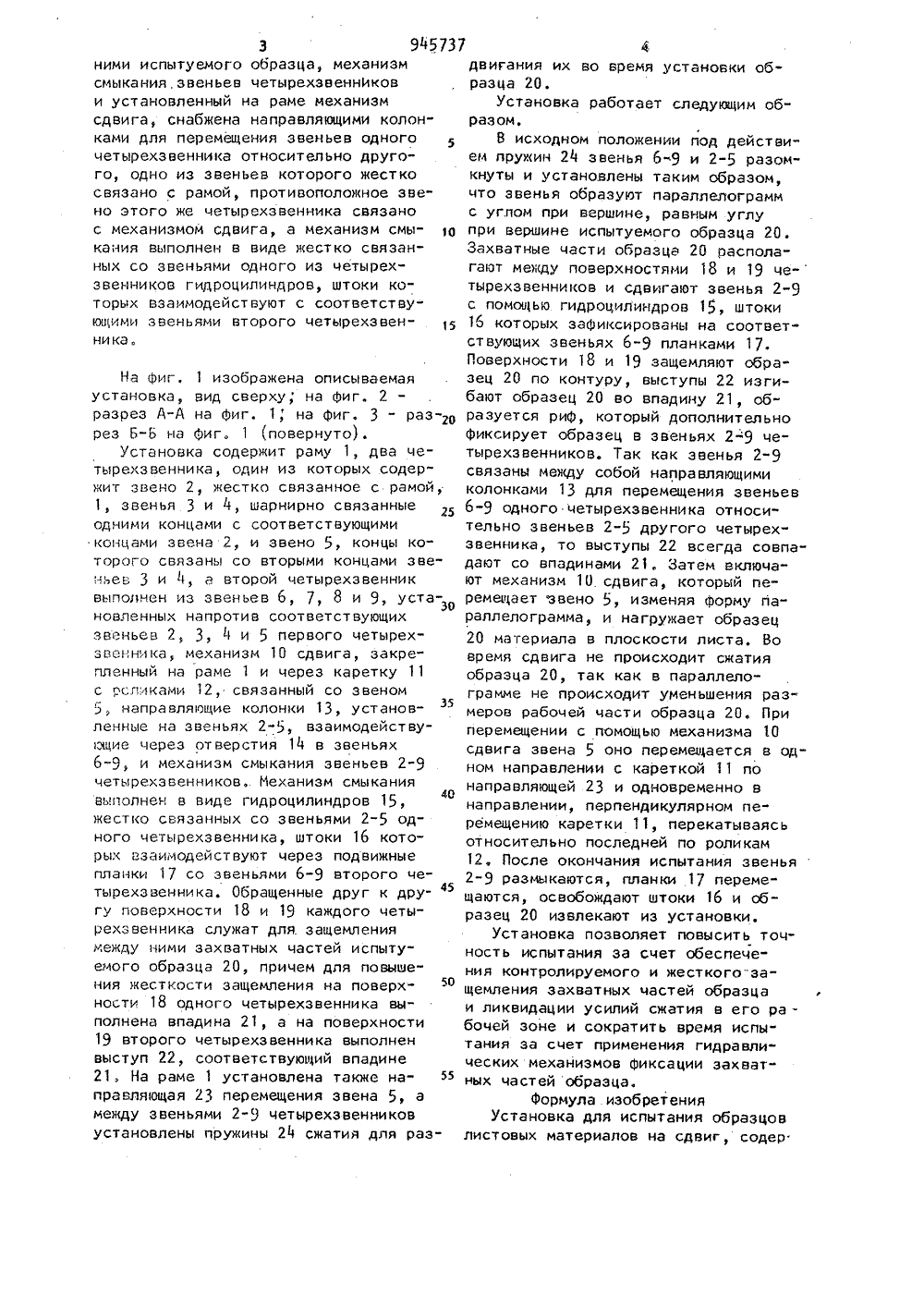

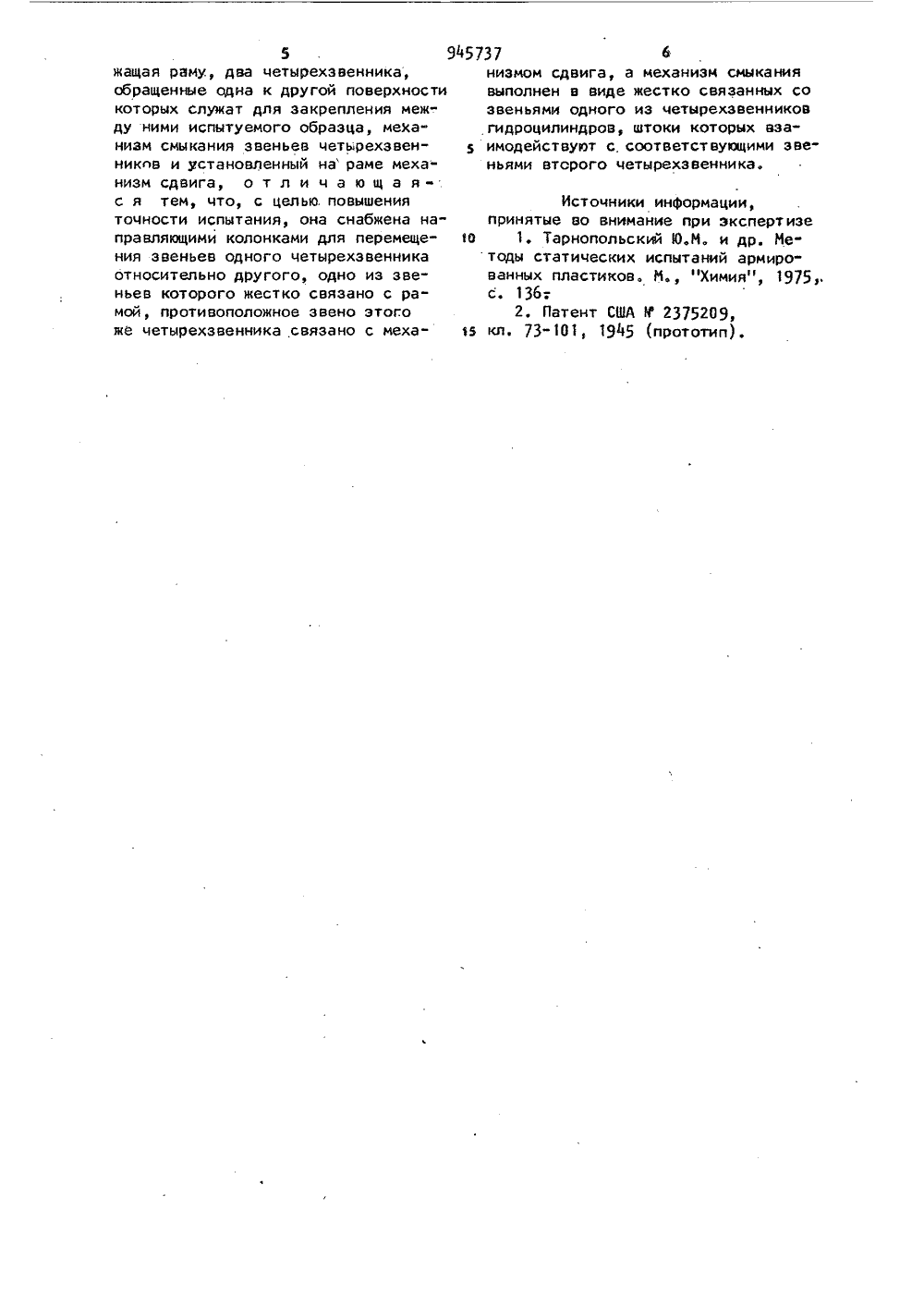

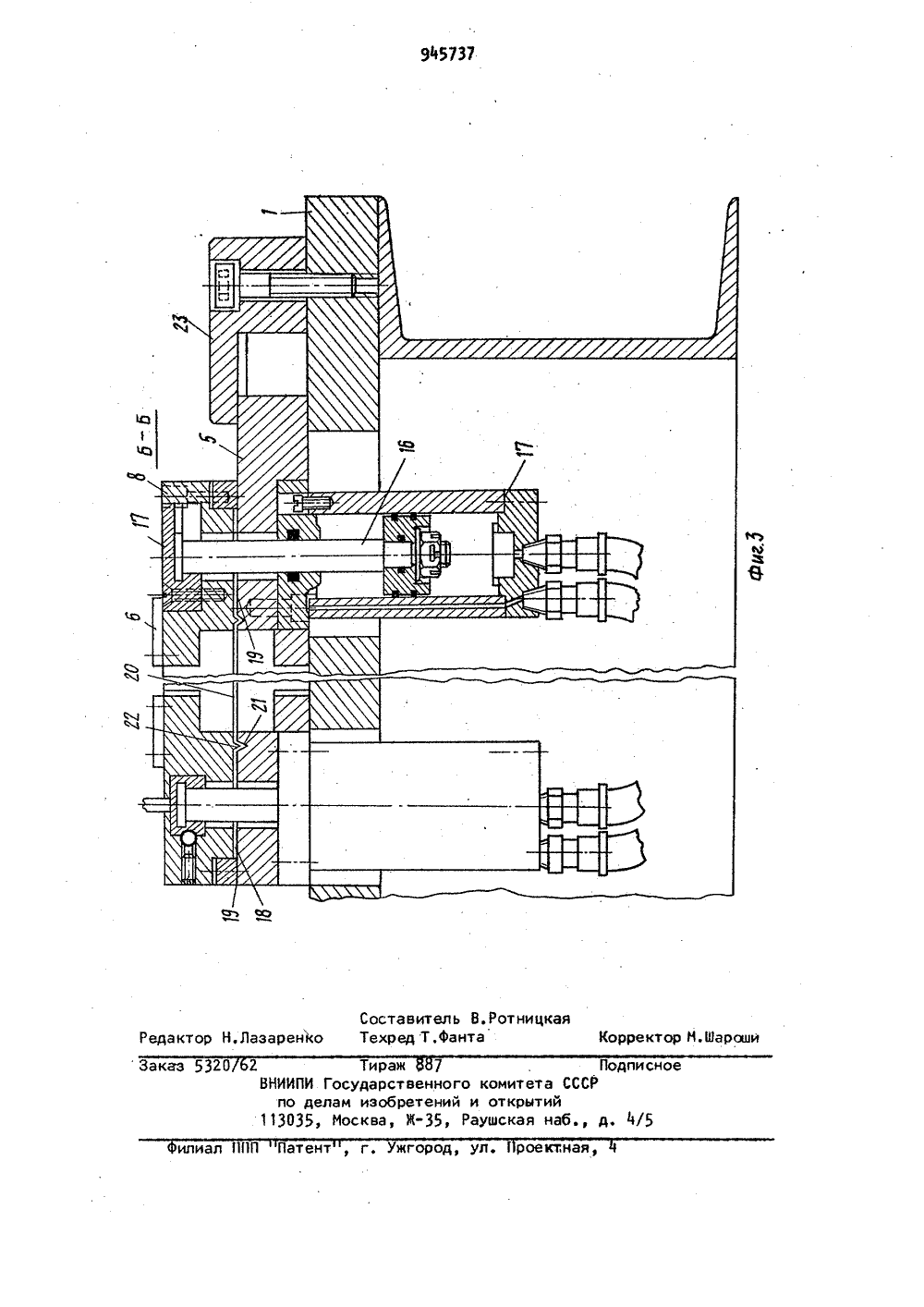

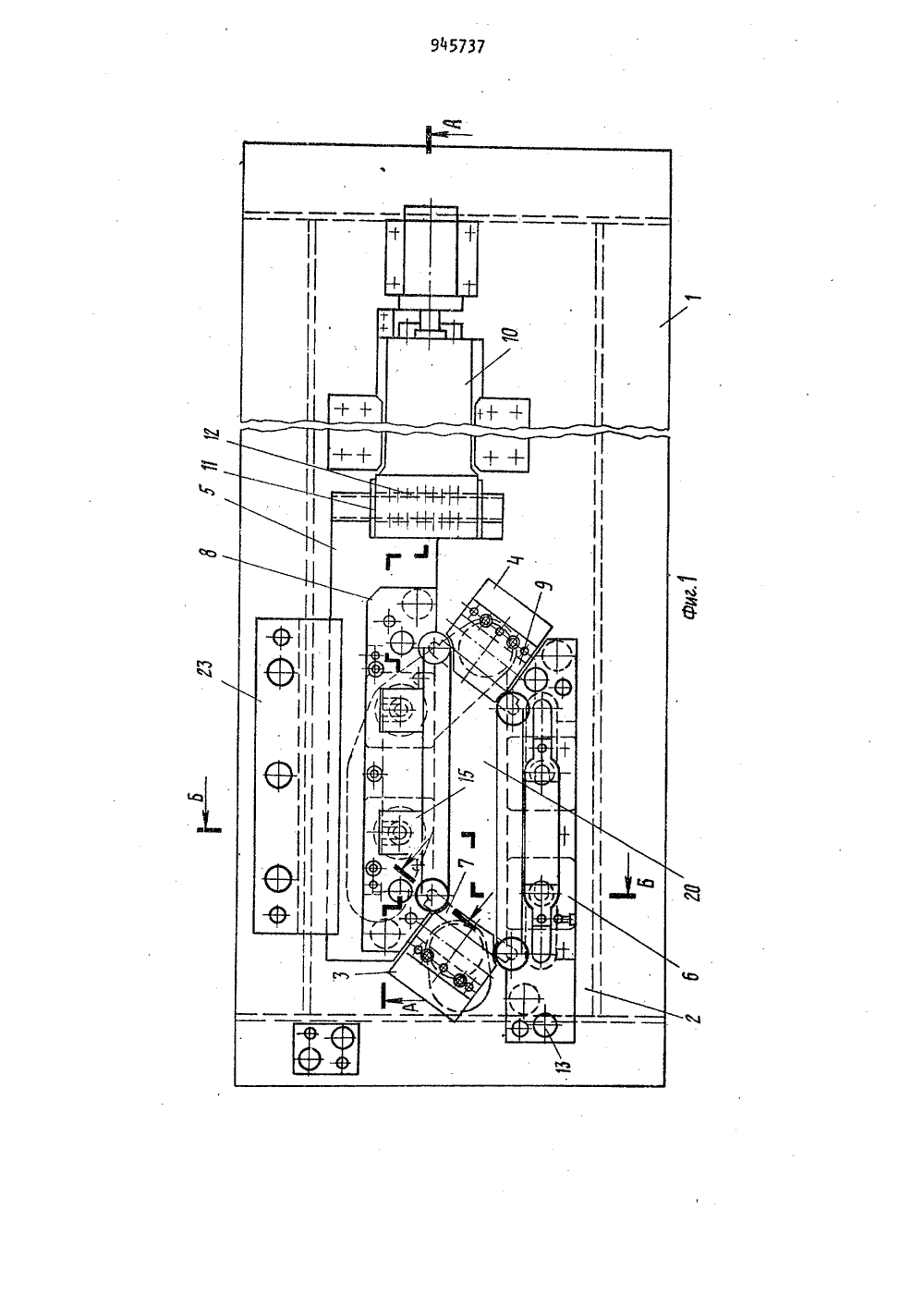

Оп ИСАНИЕ(и 945737ИЗОВЕЕтЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубликдо делам изобретений н открытийДата опубликования описания 23.07. 82 ффачм а(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ ЛИСТОВЫХ МАТЕРИАЛОВ НА СДВИГ 1Изобретение относится к испытаниям материалов и ожет быть использовано для испытания образцов листовых материалов на сдвиг в плоскости листа.Известно устройство для испытания образцов листовых материалов на сдвиг, содержащее четырехзвенник с болтами для крепления образца к каждому из звеньев четырехзвенника и две тяги для присоединения к захватам испытательной машины, связанные с двумя противоположными вершинами четырехзвенника 1 .Наиболее близкой к изобретению по технической сущности и достигаемому результату является установка для испытания образцов листовых материалов на сдвиг, содержащая раму, два четырехзвенника, обращенные одна к другой поверхности которых служат для закрепления между ними испытуемого образца, механизм смы" кания звеньев четырехзвенников в виде болтового соединения и установленный на раме механизм сдвига,связанный с вершинами четырехзвенника 2).Общим недостатком известных ус 5тановок является низкая точность испытания, так как неравномерное сжатие захватных частей образца болтовым соединением приводит к вытягиванию. частей образца из четырехзвенника, что, в свою очередь, приводит к неравномерной деформации образца, а приложение усилий от механизма сдвига к вершинам четырехзвенника приводит к дополнительному сжатию образца в плоскости листа.Целью изобретения является повышение точности испытания,Для достижения указанной цели20 установка для испытания образцов листовых материалов на сдвиг, содержащая раму, два четырехзвенника, обращенные одна к другой поверхностикоторых служат для закрепления междуними испытуемого оЬразца, механизмсмыкания,звеньев четырехзвеннИкови установленный на раме механизмсдвига, снабжена направляющими колонками для перемещения звеньев одногочетырехзвенника относительно другого, одно из звеньев которого жесткосвязано с рамой, противоположное звено этого же четырехзвенника связанос механизмом сдвига, а механизм смыкания выполнен в виде жестко связанных со звеньями одного из четырехзвенников гидроцилиндров, штоки которых взаимодействуют с соответствующими звеньями второго четырехзвенни ка. На Фиг, 1 изображена описываемая установка, вид сверху, на фиг. 2 разрез А-А на фиг, 1, на Фиг. 3 - раз-о рез Б-Б на Фиг. 1 (повернуто).Установка содержит раму 1, два четырехэвенника, один из которых содержит звено 2, жестко связанное с рамой;1, звенья 3 и 4, шарнирно связанные одними концами с соответствующими концами звена 2, и звено 5, концы которого связаны со вторыми концами звеньев 3 и 4, а второй четырехэвенник выполнен из звеньев 6, 7, 8 и 9, установленных напротив соответствующих звеньев 2, 3, 4 и 5 первого четырехэвенника механизм 10 сдвига, закре" пленный на раме 1 и через каретку с роликами 12, связанный со звеном35 5, направляющие колонки 13, установленные на звеньях 2-5, взаимодействующие через отверстия 14 в звеньях 6-9, и механизм смыкания звеньев 2-9 четырехзвенников. Иеханизм смыкания4 О вь,полнен в виде гидроцилиндров 15, жестко связанных со звеньями 2-5 одного четырехзвенника, штоки 16 которых взаимодействуют через подвижные планки 17 со звеньями 6-9 второго четырехэвенника, Обращенные друг к дру гу поверхности 18 и 19 каждого четырехзвенника служат для. защемления между ними захватных частей испытуемого образца 20, причем для повышения жесткости защемления на поверхности 18 одного четырехзвенника выполнена впадина 21, а на поверхности 19 второго четырехзвенника выполнен выступ 22, соответствующий впадине 21. На раме 1 установлена также направляощая 23 перемещения звена 5, а между звеньями 2-9 четырехзвенников установлены пружины 24 сжатия для раздвигания их во время установки образца 20.Установка работает следующим образом.В исходном положении под действием пружин 24 звенья 6-9 и 2-5 разомкнуты и установлены таким образом, что звенья образуют параллелограмм с углом при вершине, равнии углу при вершине испытуемого образца 20. Захватные части образца 20 располагают между поверхностями 18 и 19 че- тырехзвенников и сдвигают звенья 2-9 с помощью гидроцилиндров 15, штоки 16 которых зафиксированы на соответствующих звеньях 6-9 планками 17. Поверхности 18 и 19 защемляют образец 20 по контуру, выступы 22 изгибают образец 20 во впадину 21, образуется риф, который дополнительно Фиксирует образец в звеньях 2-9 четырехзвенников. Так как звенья 2-9 связаны между соЬой направляющими колонками 13 для перемещения звеньев 6-9 одного четырехзвенника относительно звеньев 2-5 другого четырехзвенника, то выступы 22 всегда совпадают со впадинами 21. Затем включают механизм 10. сдвига, который перемещает звено 5, изменяя Форму параллелограмма, и нагрунает образец 20 материала в плоскости листа. Во время сдвига не происходит сжатия образца 20, так как в параллелограмме не происходит уменьшения размеров рабочей части образца 20. При перемещении с помощью механизма 10 сдвига звена 5 оно перемещается в одном направлении с кареткой 11 по направляющей 23 и одновременно в направлении, перпендикулярном перемещению каретки 11, перекатываясь относительно последней по роликам 12, После окончания испытания звенья 2-9 размыкаются, планки 17 перемещаются, освобождают штоки 16 и образец 20 извлекают иэ установки.Установка позволяет повысить точность испытания эа счет обеспечения контролируемого и жесткого в защемления захватных частей образца и ликвидации усилий сжатия в его рабочей зоне и сократить время испытания за счет применения гидравлических механизмов фиксации захватных частей образца.Формула изобретенияУстановка для испытания образцов листовых материалов на сдвиг, содер945737 Бжащая раму, два четырехзвенника, обращенные одна к другой поверхности которых служат для закрепления между ними испытуемого образца, механизм смыкания звеньев четырехзвенников и установленный на раме механизм сдвига, о т л и ч а ю щ а яс я тем, что, с целью. повышения точности испытания, она снабжена направляющими колонками для перемещения звеньев одного четырехзвенника относительно другого, одно из звеньев которого жестко связано с рамой, противоположное звено этого же четырехзвенника связано с механизмом сдвига, а механизм смыканиявыполнен в виде жестко связанных созвеньями одного из четырехзвенниковгидроцилиндров, штоки которых взаимодействуют с, соответствующими звеньями второго четырехзвенника,Источники информации,принятые во внимание при экспертизео 1. Тарнопольский Ю.И. и др. Иетоды статических испытаний армированных пластиков. И., нХимия", 1975с. 136 т2. Патент США и 2375209и кл. 73- 10 1, 1945 (прототип).9 Й 737 Составитель В. РотницкТехред Т.фанта едакт азаренко ррек Заказ 5 л ППП Патент , г, Ужгород, ул, 1 роектна 2 Тираж 7 ПодписноВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 1/5
