Способ печатания целлюлозоили ацетилцеллюлозосодержащего текстильного материала

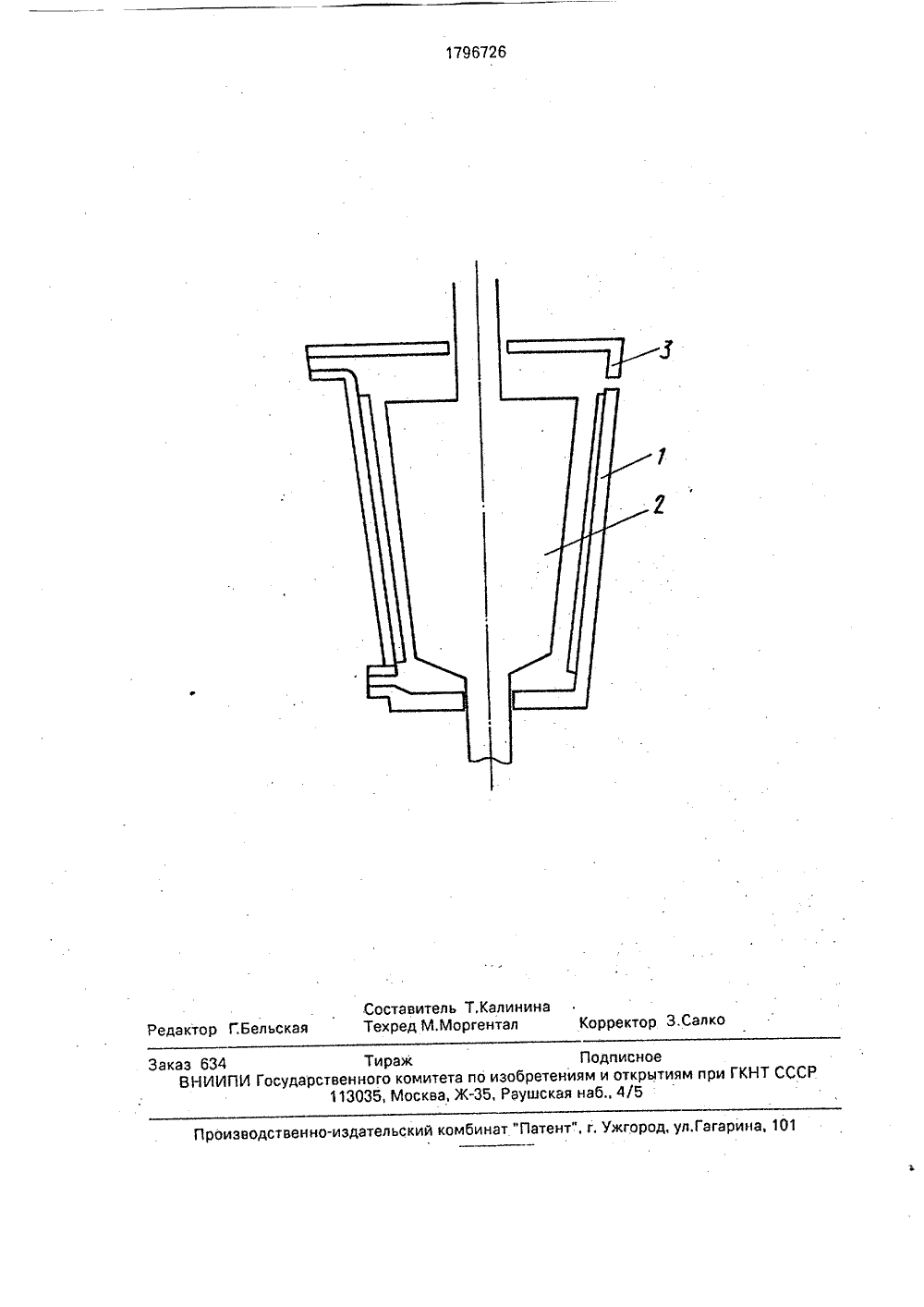

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБ/1 ИК 04 51)5 О БРЕТЕН ВТОРС КОМУ ЕТЕЛЬСТВ 10025 ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССРГОСПАТЕНТ СССР) ИСАНИЕ И(71) Институт химии неводных растворов АН СССР, Ивановский химико-технологический институт и Ивановский научно-исследовательский институт хлопчатобумажной промышленности(72) О.К.Смирнова, О,В.Козлова, В.А,Падохин, А.П.Морыганов, С.А.Лызлов, О.Д.Пигулевский, Б,Н.Мельников и А.Ю.Жбанов (56) Кричевский Г,Е. и др. Химическая технология волокнистых материалов. М.; Легпр., 1985, с. 244.Авторское свидетельство СССР М 1465467, кл. О 06 Р 1/22, 1986. Изобретение относится к красильно-отделочному производству и, в частности, к способу печатания текстильного материала из ацетилцеллюлозных, целлюлозных волокон и смесей их с лавсановыми и капроновыми.Цель изобретения - повышение степени фиксации красителя, интенсивности и ус-.тойчивости ее к сухому трению.На чертеже показано устройство для осуществления предлагаемого способа.Активирующую обработку по предлага- .емому способу проводят на устройстве, содержащем конический корпус-статор 1 и конический ротор 2. Входной штуцер установлен на корпусе тангенциально, выходной штуцер расположен на крышке 3,Обрабатываемый печатный состав поступает через входной штуцер в кольцеоб.Ы 179 б 72 б А 1 2(54) СПОСОБ ПЕЧАТАНИЯ ЦЕЛЛЮЛОЗОИЛИ АЦЕТИЛЦЕЛЛЮЛОЗОСОДЕРЖАЩЕГО ТЕКСТИЛЬНОГО МАТЕРИАЛА(57) Изобретение относится к красильно-отделочному производству, в частности к способу непрерывного печатания текстильного материала, и позволяет повысить степень фиксации красителя на 6-140,.насыщенность окрасок в 1,1-1,4 раза, устойчивость окрасок к трению на 0,5 балла, Для этого предварительную механическую активацию печатного состава осуществляют путем вращательно-поступательного движения со скоростью вращения 500-4500 об/мин и скоростью поступательного движения 0,001-1,5 м/с в течение 5-120 с в кольцеобразном коническом зазоре шириной 0,5-2,0 а мм. 1 ил., 2 табл. разный зазор меду статором и ротором и движется в режиме вращательно-поступательного движения снизу вверх, Раствор при этом подвергается действию знакопеременных давлений возрастающей амплитуды, в результате чего возникает мощное кавитационное поле.Изобретение иллюстрируется следующими примерами.П р и м е р 1, Печатную пасту, содержащую, г/кг:Дисперсныйфиолетовый 2 С 20МочевинуЛудиголСульфат аммония 5КМ Ц (8%-на я) До 1000 подвергаЮТ механической активации путем вращательно-поступательного движения соскоростью вращения 500 об/мин и скоростью поступательного движения 0,001 м/с в течение 120 с в кольцеобразном коническом зазоре величиной 0,5 мм. Готовую краску наносят на диацетатную ткань печатанием. Ткань высушивают, подвергают фиксирующей обработке перегретым водяным паром при 160 С в течение 10 мин и промьвают. Степень фиксации красителя 920 . Насыщенность окраски 49,8 ед. Устойчивость окраски к трению 5 баллов.П р и м е р 2. Печатную пасту, содержащую, г/кг:Дисперсныйжелто-коричневый 20Мочевину 100Луди гол 25Сульфат аммония 5КМЦ (8%-ная) До 1000 подвергают механической активации путем вращательно-поступательного движения со скоростью вращения 4500 об/мин и скоростью поступательного движения 1,5 м/с в течение 5 с в кольцеобразном коническом зазоре величиной 2 мм. Готовую краску наносят на триацетатную ткань печатанием, Ткань высушивают, подвергают фиксирующей обработке перегретым водяным паром при 160 С в течение 10 мин и промывают. Степень фиксации красителей 950 . Насыщенность окраски 28,2 ед. Устойчивость окрасок к трению 5 баллов.П р и м е р 3. Печатню пасту, содержащую, г/кг,Кубовыйзолотисто-желтый ЖХП 40Ран галит 50Поташ 40Сольвитозу С(7%-ная) До 1000 пддвергают механохимической обработке путем вращательно-поступательного движения со скоростью вращения 1000 об/мин и скоростью поступательного движения 0,005 м/с в течение 60 с в кольцеобраэном коническом зазоре величиной 1,0 мм, Готовую краску наносят на хлопчатобумажную ткань печатанием, Ткань высушивают, подвергают фиксирующей обработке водяным паром при 102-103 С, окисляют и промывают, Степень фиксации красителей 96%. Насыщенность окраски 26,3 ед. Прочность окрасок к трению 4-5 балл,П р и м е р 4. Печатную пасту, содержащую, г/кг:Дисперсный алый и/э 20Мочевину 100Луди гол 25Сульфат аммония 5КМЦ (8%-ная) До 1000 подвергают механической активации путем вращательно-поступательного движения со скоростью вращения 3000 об/мин и скоростью поступательного движения 0,8 м/с в 5 течение 10 е в копьцеобраэном коническомзазоре величиной 1,5 мм. Готовую краску наносят на триацетатно-лавсановую ткань печатанием. Ткань высушивают, подвергают фиксирующей обработке перегретым во дяным паром при 180 фС в течение 10 мин ипромывают, Степень фиксации красителей 850 . Насыщенность окраски 42,2 ед. Устойчивость окраски к трению 5 баллов.П р и м е р 5, Печатную пасту, содержа щую, г/кг:Дисперсный синий и/э 10Активный голубой КХ 10Мочевину, 100Бикарбонат натрия 1520 МЦ (8%-ная)До 1000подвергают механической активации путем вращательно-поступательного движения со скоростью вращения 3000 об/мин и скоростью поступательного движения 0,8 м/с в течение 10 с в кольцеобразном коническом зазоре величиной 1,5 мм. Готовую краску наносят на вискозно-лавсановую ткань печатанием. Ткань высушивают, подвергают фиксирующей обработке перегретым водя- ЗО ным паром при 1800 С в течение 10 мин.Степень фиксации красителей 91. Насыщенность окраски 50,1 ед, Прочность окраски к трению 4-5 балла.П р и м е р 6. Печатную краску, содер жащую, г/кг:Дисперсный синий и/э 15Кубовый голубой ЗД 10Мочевину 100МЦ (8%-ная): манутекс Р40 (6%-ный) 1:1 До 1000подвергают механической активации путем вращательно-поступательного движения со скоростью вращения 2000 об/мин и скоростью поступательного движения 0,8 м/с в 45 течение 100 с в кольцеобраэном коническом зазоре величиной 1,0 мм. Готовую краску наносят на льнолавсановую ткань печатанием. Ткань высушивают, обрабатывают горячим воздухом при 200 С в тече" 50 ние 60 с, пропитывают раствором, содержащим90 г/л гидросульфита. 90 г/л едкого натра 32,5-ного) и 100 г/л поваренной соли, и запаривают при 101-1 ОЗС в течение 60 с.Далее ткань окисляют и промывают, Сте пень Фиксации красителей 835. Насыщенность окраски 62,2 ед, Устойчивость окраски к трению 4-5 баллов,П р и м е р 7, Печатный состав, содержащий, г/кг:Пигмент красный 2 СТП 60Загуститель на основеметилцеллюлозы 565 подвергают механической активации путем вращательно-поступательного движения со скоростью вращения 4000 об/мин и скоростью поступательного движения 1,0 м/с в течение 8 с в кольцеобразном коническом зазоре величиной 1 мм, Далее в состав добавляют, г/кг:Поливинилэцетатнуюзмульсио 150 Эмукрил М 100 Метазин (1;1 с водой) 100 Водный раствораммиака (25%-ный) 5 Хлористый аммоний(250 -ный) 20 Готовую печатную краску наносят на вискозно-полиамидную ткань, высушивают и подвергают тепловой обработке при 160 С в течение 3 мин в термозрельнике, Степень фиксации красителей после бытовой стирки) составляет 98%. Насыщенность окраски 44,3 ед, Устойчивость окраски к трению 5-4 балла.П р и м е р 8, Печатный состав по примеру 1 подвергают механической активации при скорости вращения 300 об/мин, скорости поступательного движения 0,001 м/с в течение 120 с в кол ьцеобразном коническом зазоре величиной 0,5 мм, Готовую печатную краску наносят на диацетатную ткань, высушивают и фиксируют, как в примере 1, Сте. пень фиксации красителя составляет 83%, Насыщенность окраски 39,2 ед, Устойчивость окраски к трению 4-5 баллов.П р и м е р 9. Печатный состав по примеру 1 подвергают механической активации при скорости вращения 5000 об/мин, скоростью поступательного движения 1,5 м/с в течение 5 с в кольцеобразномконйческом зазоре размером 2 мм, Готовую печатную краску наносят на диацетатную ткань, сушат и фиксируют по примеру 1. Степень фиксации красителя составляет 95%. Насыщенность окраски 49,5 ед, Устойчивость окраски к трению 5 баллов.П р и м е р 10. Печатный состав по примеру 1 подвергают механической активации при скорости вращения 4500 об/мин, скорости поступательного движения 0,0005 м/с в течение 120 с в кольцеобразном коническом зазоре размером 1,5 мм, Готовую печатную краску наносят на диацетатную ткань, сушат и фиксируют по примеру 1. Степень фиксации красителя составляет 937 ь. Насыщенность окраски 49,8 ед, Устойчивость окраски к трению 5 баллов,П р и м е р 11. Печатный состав по примеру 1 подвергают механической активации при скорости вращения 4500 об/мин,скорости поступательного движения 2;0 м/св течение 5 с в кольцеобразном коническомзазоре размером 1,5 мм, Готовую печатную5 краску наносят на диацетэтную ткань, сушат и фиксируют по примеру 1. Степеньфиксации красителя составляет 81%. Насыщенность окраски 36,9 ед. Устойчивость окраски к трению 4-5 баллов.10 П р и м е р 12, Печатный состав попримеру 1 подвергают механической активации при скорости вращения 4500 об/мин,скорости поступательного движения 1,5 м/св кольцеобразном коническом зазоре вели 15 чиной 2 мм в течение 3 с. Готовую печатнуюкраску наносят на диацетатную ткань, су- .шат и фиксируют по примеру 1, Степень.фиксации красителя составляет 80%. Насыщенность окраски 37,8 ед. Устойчивость ок 20 раски к тренйю 4-5 баллов,П р и м е р 13. Печатный состав по примеру 1 подвергают механической активациипри скорости вращения 500 об/мин, скоростипоступательного движения 0,001 м/с в коль 25 цеобразном коническом зазоре размером0,5 мм в течение 150 с, Готовую печатнуюкраску наносят на диацетатную ткань, сушат и фиксируют по примеру 1. Степеньфиксации красителя составляет 92%. Насы 30 щенность окраски 49,7 ед, Устойчивость окраски к трению 5 баллов.П р и м е р 14. Печатный состав попримеру 1 подвергают механической акти. вации при скорости вращения 4500 об/мин,35 скорости поступательного движения 1,5 м/св течение 5 с в кольцеобраэном коническомзазоре величиной 0,4 мм. Готовую печатнуюкраску наносят на диацетатную ткань печатанием, сушат и фиксируют по примеру 1.40, Степень фиксации красителя составляет92%, Насыщенность окраски 49,8 ед, Устойчивость окраски к трению 5 баллов.П р и м е р 15. Печатный состав попримеру 1 подвергают механической акти 45 вации при скорости вращения 500 об/мин,скорости поступательного движения 0,001м/с в течение 120 с в кольцеобразном коническом зазоре величиной 4 мм. Готовую печатную краску наносят на диацетатную50 ткань, сушат и фиксируют по примеру 1.Степень фиксации красителя составляет81%. Насыщенность окраски 38,9 ед, Устойчивость окраски к трению 4-5 баллов.Для выявления эффективности пред 55 ложенного способа проведено сопоставление технических результатов печатания,достигаемых при его использовании, с результатами печатания составами, активированными по прототипу механическимударным воздействием со скоростью 2141796726 материала путем механической активации печатной пасты, нанесения ее на материал, сушки, фиксации красителя и промывки, о т л и ч а ю щ и й с я тем, что, с целью 5 повышения степени фиксации красителя,интенсивности окраски и устойчивости ее к сухому трению, механическую активацию осуществляют путем движения печатного состава в кольцеобразном коническом 10 зазоре шириной 0,5-2 мм со скоростью вращения 500-4500 об/мин и .скоростью поступательного движения 0,001-1,5 м/с в течение 5-120 с. Таблица Параметры активируацей обработки Насьнце нность окраски,ед. Волокнистыйсостав тка" ни краси- тель Номерпримера Оирина ,зазора Длитель"ностьобработки, с Скорость поступательного движения, м/с Скоростьвращения;об/мнн 504 1000. 0,005 90 2,0 За пред- Хлопок куболоженный вый 45,. 53,0 5 с 9 а Прототип желтыйзйп 15 95г Хлопок кубо" 2000 О, 015 120вый алый предло.женный 43 Ь 4-5 49,9 4-5 Прототип 2 ИП Хлопок тио О, 08 00индиго ярко"розовый О 4 ь,г 90 Прототип ИП йе е еейеЭЮее 4 ее Табли.цаг ее е е еНасыщен"ность окраскиед. Параметры активирущей обработки Устойчивость ксухомутренкабаллы Степеньфикса"ции кра"сителя Ооло книстыйсостав тка ни, краси- тель Номерпримера Ьириназазоранн Длительностьобработки, с Скорость Скоростьвращения, поступаоб/мнн тельногодвиженияи/с е еО, Оа 1 Диацетатпредло;женный 0 5 92 49 о. 5 120 5 оо 05 4 о,455 г,о 95 га,г4500 ,Прототип2 , Триацетатпредло"женвй Прототип о,ао 5 1 оао,Хлопок 3предло- женный ПрототипТриацетатпредло- лавсанженвй Ь 1/330 ОО 1,5 0531,о 4-5 Прототип м/с при 7-кратном ударе на материал по примерам 1-7. Полученные зкспериментальные данные сведены в табл,2,В сравнении с известным способом печатания кубовыми красителями по прототипу предложенный способ позволяет увеличить степень фиксации кубовых краситЕЛЕй На 4-7 оЗ И уСтОйЧИВОСтЬ ОКраСКИ К Сухому трению на 0,5 балла (табл. 1). Формула изобретения Способ печатания целлюлоза- или ацетилцеллюлозосодержащего текстильного е 20, 4-510 9 Ь 26 3 51796726 Продолжение табл,2 Устойчи" Параметры активируще обработки Номерпримера ыириназазорав Длительностьобработки, с 5предложенный Вискозалавсан 3000 0,8 1 О 50,1 4-5 1,5, т 10 49,6 5 01 36,9 4-5 4500 2,0 1,5 1,5 2,0 12 4500 60 37,6 49,7 5 49,0 5 92 500 0,5 О, 001 150 4500,1,5 0,4 500 36,9 1203 61 4-5 0,001 т Степень фиксации расителя после бытовой стирки Волокнистыйсостав ткани, краситель 9 предло"женный Скорость.врацения,об/мин тСкоростьпоступа"тельногодвиженияи/с Степеньфиксации красителяФ Насыщенность ок раски,ед. вость ксухомутренивбаллы1796726 Составитель Т.КалининаТехред М.Моргентал Корректор З.СалкоРедактор ГБельская ьский комбинат "Патент", г. Ужгород, ул.Гагарина, 1 оизводственно-и ПодписноеЗаказ 634 Тиражи и ГКНТ СССРВНИИПИ Государственного комитета по изобретениям и открытиям при113035, Москва, Ж, Раушская наб., 4/5
