Многосегментный индикатор времени

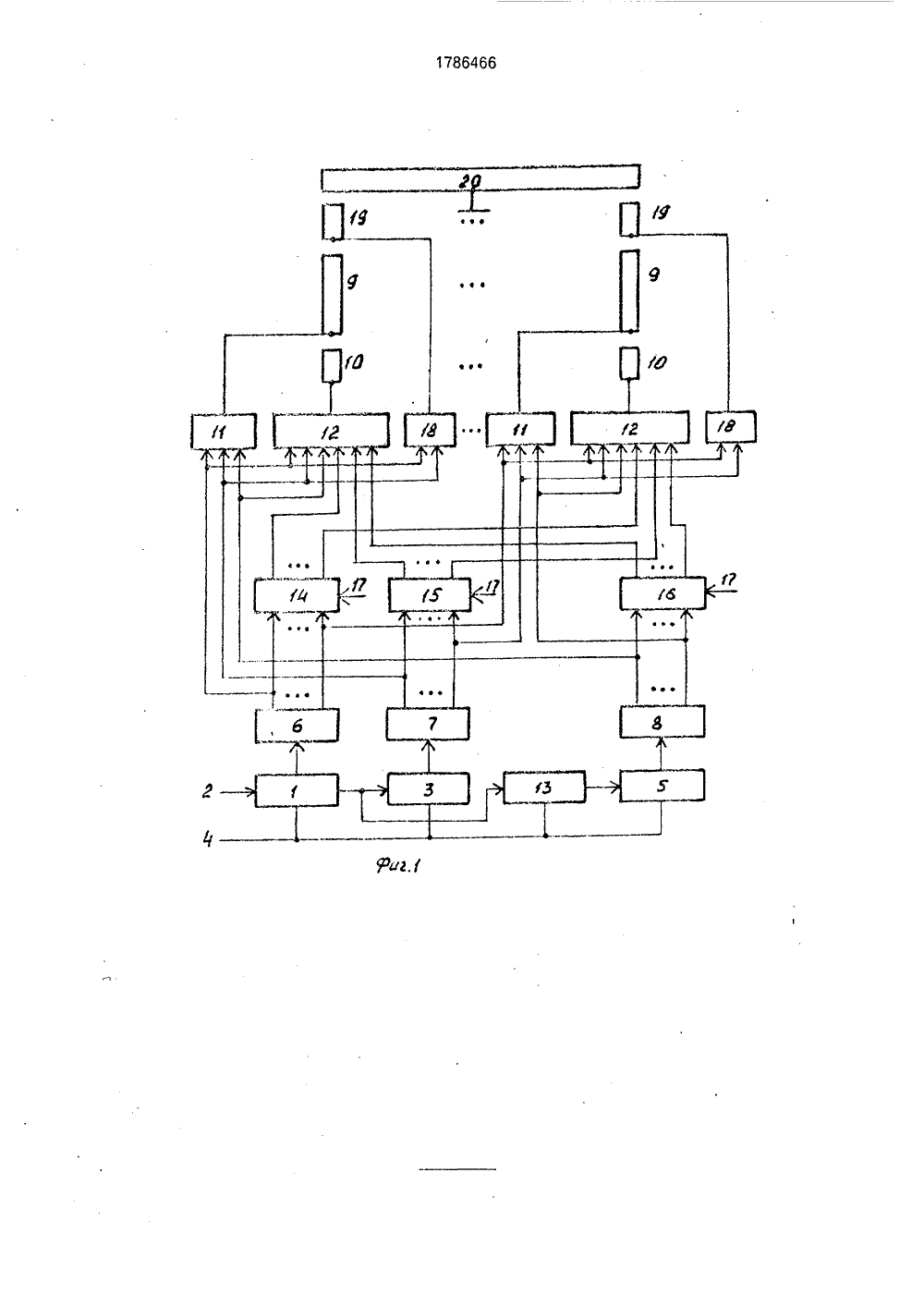

(19) 04 0 9/ ЕНИ ЗОБРЕ ПИСАН ОСУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССРГОСПАТЕНТ СССР) АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРМ 1615670, кл. О 04 О 9/00, 1989,(57) Использование: приборостроение приборы для измерения ускорений. Сущностьизобретения: консольный чувствительныйэлемент закреплен в корпусе, на внутренних поверхностях которого, параллельных Изобретение относится к приборостроению, в частности к часовой промышленности, и может быть использовано при создании различных хронометрических приборов.Известен многосегментный индикатор времени, содержащий первый счетчик, подсоединенный счетным входом к входной шине секундных импульсов и подключенный выходом переноса к счетному входу второго счетчика, соединенного управляю- щим входом с входной шиной управляющего сигнала, подключенной к управляющим входам первого и третьего счетчиков и первый, второй и третий блоки памяти и сегментные группы, каждая из которых снабжена основным сегментом, дополнительным сегплоскости консоли, расположены попарно линии задержки на встречно-штыревых преобразователях. На поверхностях чувствительного элемента напротив одной из линий задержки на определенном расстоянии от нее нанесены металлизированные поверхности 7. Каждая линия задержки совместно с усилителем образует генератор поверхностно-акустических волн, Выходы каждых двух генераторов через формирователи импульсов соединены с соответствующим блоком вычитания частот, выход которого соединен с частотомером, При действии ускорения определенного направления сигнал будет вырабатываться только с одного из блоков вычитания частот, что определит направление действия ускорения. 2 ил. ментом и первым и вторым элементами ИЛИ, причем, в каждой сегментной группе основной сегмент расположен радиально относительно центра циферблата и подсоединен с выходу первого элемента ИЛИ, а дополнительный сегмент расположен радиально между центром циферблата и основным сегментом и подсоединен к выходу второго элемента ИЛИ. Многосегментный индикатор времени содержит 60 сегментных групп, основные и дополнительные сегменты которых размещены на радиусах циферблата, расположенных с угловым шагом, равным 6,Многосегментсодержит также днадцать, подсоед ный индикатор времени елитель частоты на двеиненный счетным входом15 20 25 30 35 40 45 50 55 к выходу переноса первого счетчика, соединенный управляющим входом с входной шиной управляющего сигнала и подключенный выходом переноса к счетному входу третьего счетчика, и первый, второй и третий блоки сдвига, соединенные выходами со входами вторых элементов ИЛИ и подсоединенные входами к выходам соответственно первого, второго и третьего блоков памяти, соединенным с входами первых 10 элементов ИЛИ и с другими входами вторых элементов ИЛИ, При этом порядковый номер каждого выхода первого, второго и третьего блоков памяти и первого, второго и третьего блоков сдвига равен порядковому номеру сегментной группы соединенных с ним первого и второго элементов ИЛИ, а информационные выходы первого, второго и третьего счетчиков подключены к адресным входам соответственно первого, второго и третьего блоков памяти,В многосегментном индикаторе времени первый блок сдвига, также как и второй и третий блоки сдвига, выполнен в виде элементов И, включенных между его входами и выходами и снабженных подсоединенной к их входам дополнительной входной шиной управляющего сигнала, или в виде проводов, включенных между его входами и выходами, При этом элементы И или провода обеспечивают соединение со сдвигом" на 30 единиц порядковых номеров входов и выходов.Недостатком известного многосегментного индикатора времени является следующее. Многосегментным индикатором времени формируются электронные стрелки равной длины, Каждая стрелка имеет хвост, Стрелкой и ее хвостом совместно формируется, путем ограничения размеров центрального круга со стороны стрелки и со стороны хвоста, центр вращения стрелки. При выключении хвоста часовой электронной стрелки, которое производится наблюдателем для изменения конфигурации стрелки с тем, чтобы она по внешнему виду отличалась от остальных электронных стрелок, вместе с конфигурацией часовой электронной стрелки изменяется и конфигурация центра вращения этой стрелки, что и является недостатком устройства. Изобретение направлено на усовершенствованиемногосегментного индикатора времени по авторскому свидетельству йф 1615670.Цель изобретения - улучшение визуального восприятия засчет сохранения конфигурации центра вращения электроййых стрелок. Поставленная цель достигается тем, что в многосегментный индикатор времени,со держащий первый счетчик, подсоедиНенный счетным входом к входной шине секундных импульсов и подключенный выходом переноса к счетному входу второго счетчика, соединенного управляющим входом с входной шиной управляющего сигнала, подключенной к управляющим вхоДам первого и третьего счетчиков и первый, второй и третий блоки памяти и сегментные группы, каждая из которых снабжена основным сегментом, дополнительным сегментом и первым и вторым элементами ИЛИ причем, в каждой сегментной группе основной сегмент расположен радиально отнЬсительно центра циферблата и подсоединен к выходу первого элемента ИЛИ, а дополнительный сегмент расположен радиально между центром циферблата и основным сегментом и подсоединен к выходу второго элемента ИЛИ. Многосегментный индикатор времени содержит 60 сегментных групп, основные и дополнительные сегменты которых размещены на радиусах циферблата, расположенных с угловым шагом, равным 6 О.Многосегментный индикатор времени содержит также делитель частоты на двенадцать, подсоединенный счетным вхОдом к выходу переноса первого счетчика, соединенный управляющим входом с входной шиной управляющего сигнала и подключенный выходом переноса к счетному входу третьего счетчика, первый, второй и третий блоки сдвига, соединенные выходами с входами вторых элементов ИЛИ и подсоединенные входами к выходам соответственно первого, второго и третьего блоков памяти, соединенным с входами первых элементов ИЛИ и с другими входами вторых элементов ИЛИ. При этом порядковый номер каждого выхода первого, второго и третьего блоков памяти и первого, второго и третьего блоков сдвйга равен порядковому номеру сегментной группы соединенных с ним первого и второго элементов ИЛИ, а информащионные выходы первого, второго и трегьего счетчиков подключены к адресным входам соответственно первого, второго и третьего блоков памяти,В многосегментном индикаторе времени первый блок сдвига, также как и второй и третий блоки сдвига, выполнен в виде элементов И, включенных между его входами и выходами и снабженных подсоединенной к их входам дополнительной входной шиной управляющего сигнала, или в виде проводов, включенных между его входамиивыходами. При этом элементы И или прЬвода10 15 20 25 30 35 40 дов и выходов 45 50 55 обеспечивают соединение со сдвигом на 30 единиц порядковых номеров входов и выходов,Дополнительно в многосегментный индикатор времени введен расположенный под сегментами сегментных групп общий электрод в виде круга, центр вращения которого совпадает с центром циферблата, а радиус превышает общую длину сегментов сегментной группы, причем каждая сегментная группа снабжена третьим элементом ИЛИ и внешним сегментом, расположенным радиально после основного сегмента и подключенным к выходу третьего элемента ИЛИ, входы которого соединены параллельно со входами первых двух элементов ИЛИ,При исполнении многосегментного индикатора времени на жидких кристаллах на сегменты, составляющие тело и хвост каждой стрелки подаются относительно общего электроды напряжения, включающие(зажигающие) сегменты этой стрелки.В многосегментном индикаторе времени выключать хвостатой или иной электронной стрелки с целью изменения ее конфигурации не требуется. Конфигурация электронной стрелки меняется не со стороны хвоста стрелки, а с внешней стороны за счет удлинения электронной стрелки на длину внешнего сегмента. По указанной причине и обеспечивается сверхсуммарный . эффект.На фиг, 1 изображена структурная схема многосегментного индикатора; на фиг. 2 показан внешний вид минутной и часовой электронных стрелок формируемых устройством,Многосегментный индикатор временисодержит первый счетчик 1, подсоединенный счетным входом к входной шине 2 секундных импульсов и подключенный выходом переноса к счетному входу второго счетчика 3, соединенного управляющим входом с входной шиной 4 управляющего сигнала, подключенной к управляющим входам первого 1 и третьего 5 счетчиков, первый 6, второй 7 и третий 8 блоки памяти и сегментные группы, каждая из которых снабжена основным сегментом 9, дополнительным сегментом 10 и первым 11 и вторым 12 элементами ИЛИ. В каждой сегментной группе основной сегмент 9 расположен радиально относительно центра циферблата и подсоединен с выходу первого элемента ИЛИ 11, а дополнительный сегмент 10 расположен радиально между центром циферблата и основным сегментом 9 и подсоединен к выходу второго элемента ИЛИ 12. Многосегментный индикатор времени содержит 60 сегментных групп, основные 9 и дополнительные 10 сегменты которых размещены на радиусах циферблата, расположенных с угловым шагом, равным 6 О.Многосегментный индикатор времени содержит также делитель 13 частоты на двенадцать, подсоединенный счетным входом к выходу переноса первого счетчика 1, соединенный управляющим входом с входной шиной управляющего сигнала и подключенный выходом переноса к счетному входу третьего счетчика 5, и первый 14, второй 15 и третий 16 блоки сдвига соединенные выходами с входами вторых элементов ИЛИ 12 и подсоединенные входами к выходам соответственно первого 6, второго 7 и третьего 8 блоков памяти, соединенным с входами первых элементов ИЛИ 11 и с другими входами вторых элементов ИЛИ 12, При этом порядковый номер каждого выхода первого 6, второго 7 и третьего 8 блоков памяти и первого 14, второго 15 и третьего 16 блоков сдвига равен порядковому номеру сегментной группы соединенных с ним первого 11 и второго 12 элементов ИЛИ, а информационные выходы первого 1, второго 3 и третьего 5 счетчиков подключены к адресным входам соответственно первого 6, второго 7 и третьего 8 блоков памяти.В многосегментном индикаторе времени первый блок 14 сдвига, также как и второй 15 и третий 16 блоки сдвига, выполнен в виде элементов И, включенных между ега входами и выходами и снабженных подсоединенной к их входам дополнительной входной шиной 17 управляющего сигнала, или в виде проводов, включенных между его входами и выходами, При этом элементы И или провода обеспечивают соединение со сдвигом на 30 единиц порядковых номеров вхоКроме того в многосегментном индикаторе времени каждая сегментная группа дополнительно снабжена третьим элементом ИЛИ 18, внешним сегментом 19 расположенным радиально после основного сегмента и подсоединенным к выходу третьего элемента ИЛИ 18, в состав многосегментного индикатора времени введен также расположенный под сегментами сегментных групп общий электрод 20 в виде круга центр вращения которого совпадает с центрам циферблата, а радиус превышает общую длину сегментов сегментной группы,Работает устройство следующим образом. Последовательность секундных импульсов, поступающая по входной шине 2 секундных импульсов, обеспечивает на выходе переноса первого счетчика 1 формирование последовательности минутных импульсов с периодом, равным 1 мин, а на/ выходе переноса делителя 13 частоты на двенадцать последовательности двенадцати- минутных импульсов с периодом, равным 12 мин. При этом первый 1, второй 3 и третий 5 счетчики производят подсчет соответственно секундных, минутных и двенадцатиминутных импульсов. С информационных выходов первого 1, второго 3 и третьего 5 счетчиков на адресные входы соответственно первого6, второго 7 и третьего 8 блоков памяти 10подаются двоичные коды, характеризующие результат подсчета соответственно секундных, минутных и двенадцатиминутных импульсов, Первый 6, второй 7 и третий 8 блоки памяти вырабатывают унитарные коды положений соответственно секундной, минутной и часовой электронных стрелок.Унитарный код с выхода первого 6 (второго 7) блока памяти подается:на входы первого 11, второго 12, третьего 18 элементов ИЛИ и с выходов этих элементов включают соответственно основной 9, дополнительный 10, внешний 19 сегменты соответствующей сегментной группы. В результате включения сегментов формируется тело секундной (минутной) электронной стрелки;на вход первого 14 (второго 15) блокасдвига, проходит на его выходы (отличающиеся на 30 позиций от входов) и далее на второй элемент ИЛИ 12 сегментной группы порядковый номер которой отличается на 30 единиц от соответствующей сегментной группы и включает с его выхода дополнительный сегмент 10, В результате включения дополнительного сегмента 10 формируются хвост секундной (минутной) электронной стрелки,Положение тела сформированной секундной (минутной) электронной стрелки определяется значением унитарного кода на входах первого 14 (второго 15) блока сдвига, а положение ее хвоста значениемунитарного кода на выходах первого 14 (второго 15) блока сдвига. Включившийся внешний сегмент 19 удлиняет секундную (минутную) стрелку.Аналогично формируется часовая электронная стрелка, но т.к, выходы третьего блока памяти 8 не соединены с третьим элементом ИЛИ 18 каждой сегментной группы,1520 2530 354045 50 то внешний сегмент 19 при формировании часовой стрелки не включается и следовательно часовая стрелка не удлиняется,Хвосты секундной, минутной, часовой электронных стрелок включаются подачей напряжения лог, 0 на входную шину упрацляющего сигнала 17 соответственно первого 14, второго 15, третьего 16 блоков сдвига.Многосегментным индикатором времени в рассматриваемом интервале времени формируются одновременно секундная, минутная, часовая электронные стрелки с хвостами, т.е, три стрелки из трех, причем первые две стрелки удлинены относительно часовой на величину внешнего сегмента.Удлинение секундной и минутной электронных стрелок обеспечивается соответственно унитарным кодом секунд (первый блок памяти) и унитарным кодом минут (втО- рой блок памяти) путем включения внешнего сегмента через третий элемент ИЛИ,Технико-экономические преимущества заявляемого устройства:- устройством формируется система электронных стрелок разной длины, в которой секундная и минутная электронные стрелки, с хвостом каждая, удлинены относительно часовой электронной стрелки с хвостом, Следовательно, часовую электронную стрелку можно отличить в такой системе электронных стрелок от остальных электронных стрелок по длине, не выключая ее хвост, т.е, сохраняя конфигурацию центра вращения электронных стрелок.Формула изобретения Многосегментный индикатор времени по авт. св, М 1615670, о т л и ч а ю щ и й с я тем, что, с целью улучшения визуальноГо восприятия за счет сохранения конфигурации центра вращения электронных стрелок, в него введен расположенный под сегмеН- тами сегментных групп общий электрод в виде круга, центр вращения которого совпадает с центром циферблата, а радиус превышает общую длину сегментов сегментной группы, причем каждая сегментная группа снабжена третьим элементом ИЛИ и внешним сегментом, расположенным радиально после основного сегмента и подключенным к выходу третьего элемента ИЛИ, входы которого соединены параллельно с входами первых двух элементов ИЛИ, 17864661786466 ЗчЕаюии СЕ 8 мЕМ Осиа 3 иой сеРежо Мсаулная Зоисбнцяеюиьо саиЕнш 30 35 40 50 Составитель А, НестеренкоТехред М,Моргентал Корректор С, Юско Редактор Заказ 247 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раущская наб.,4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
