Диск буферного устройства

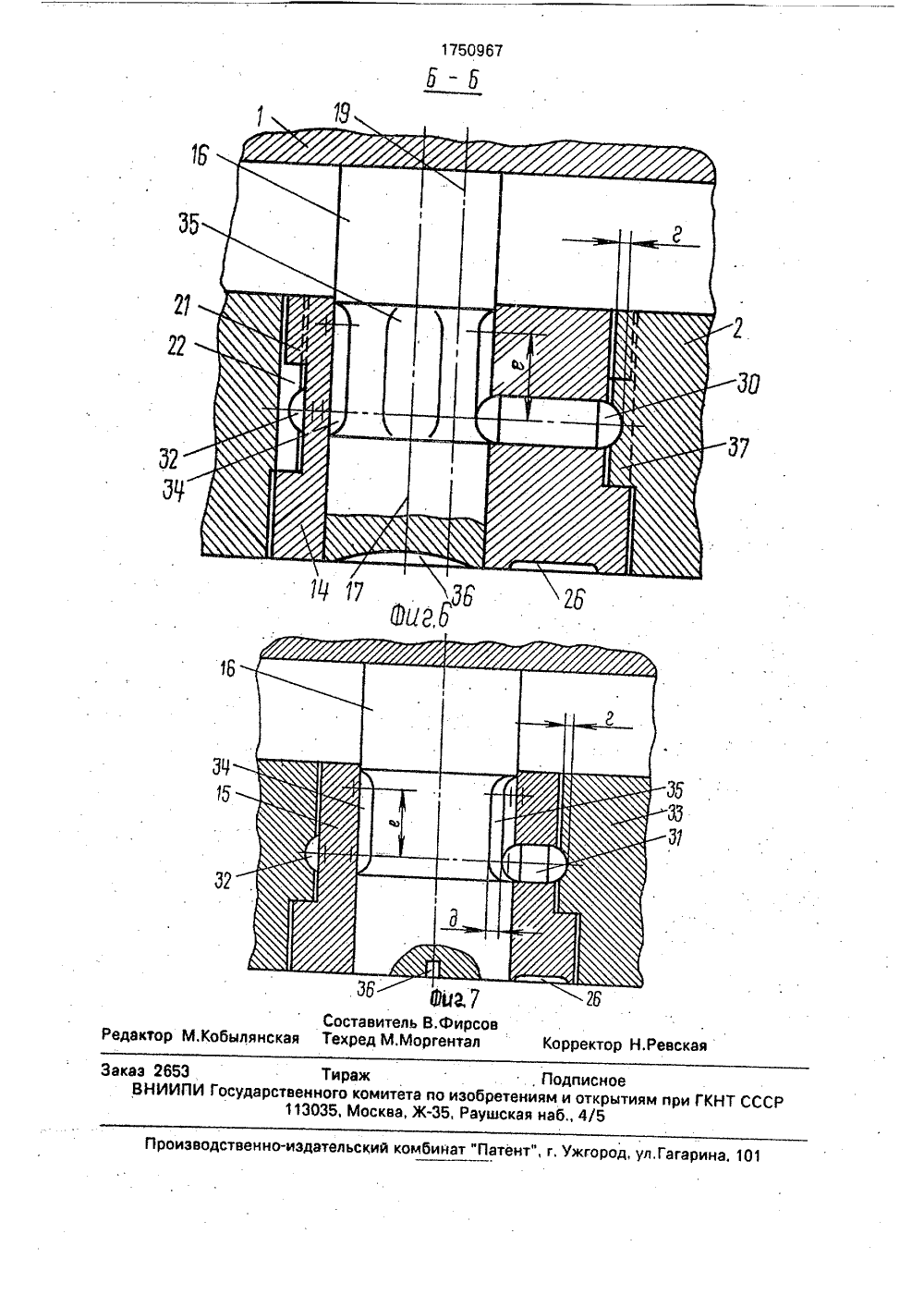

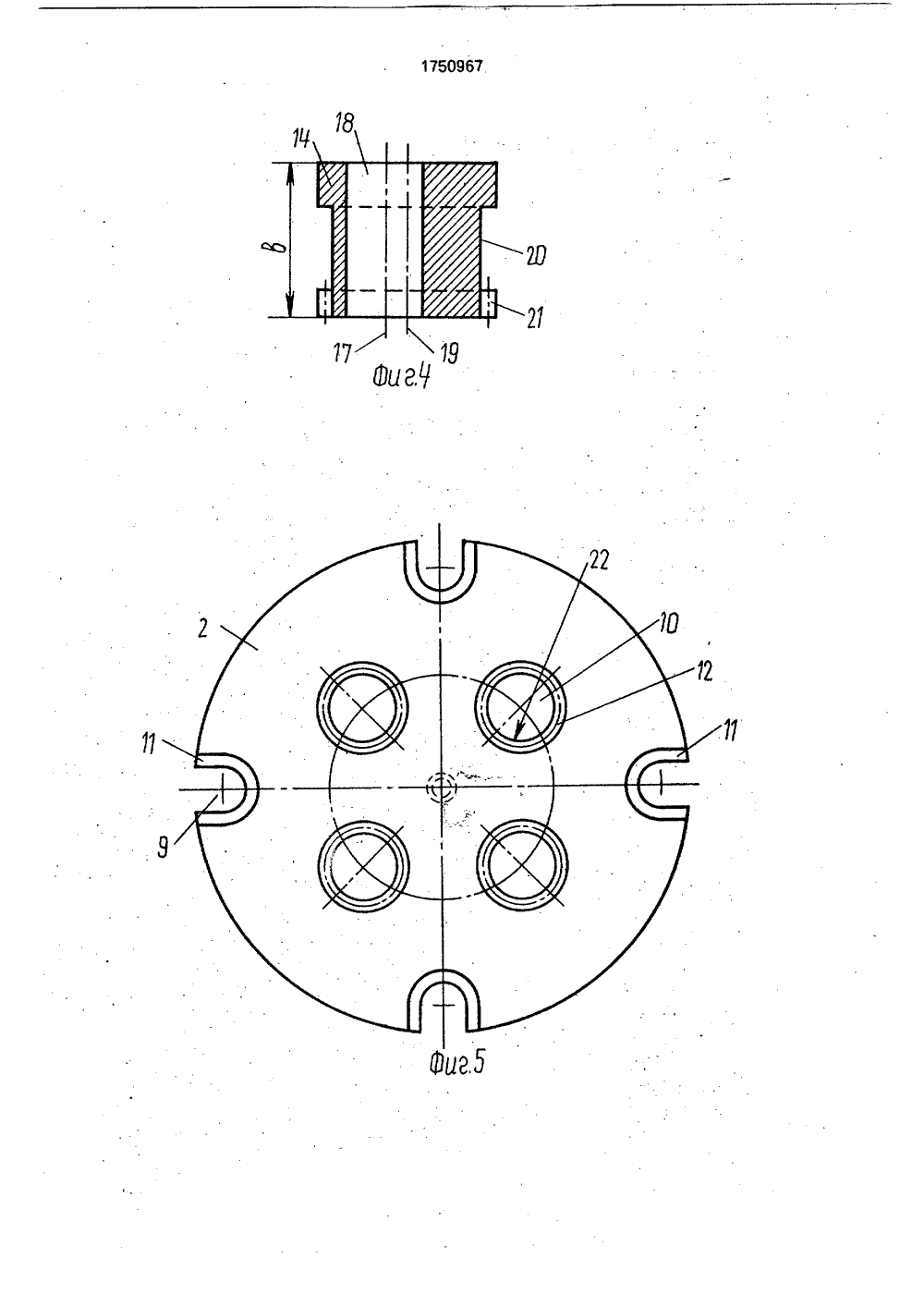

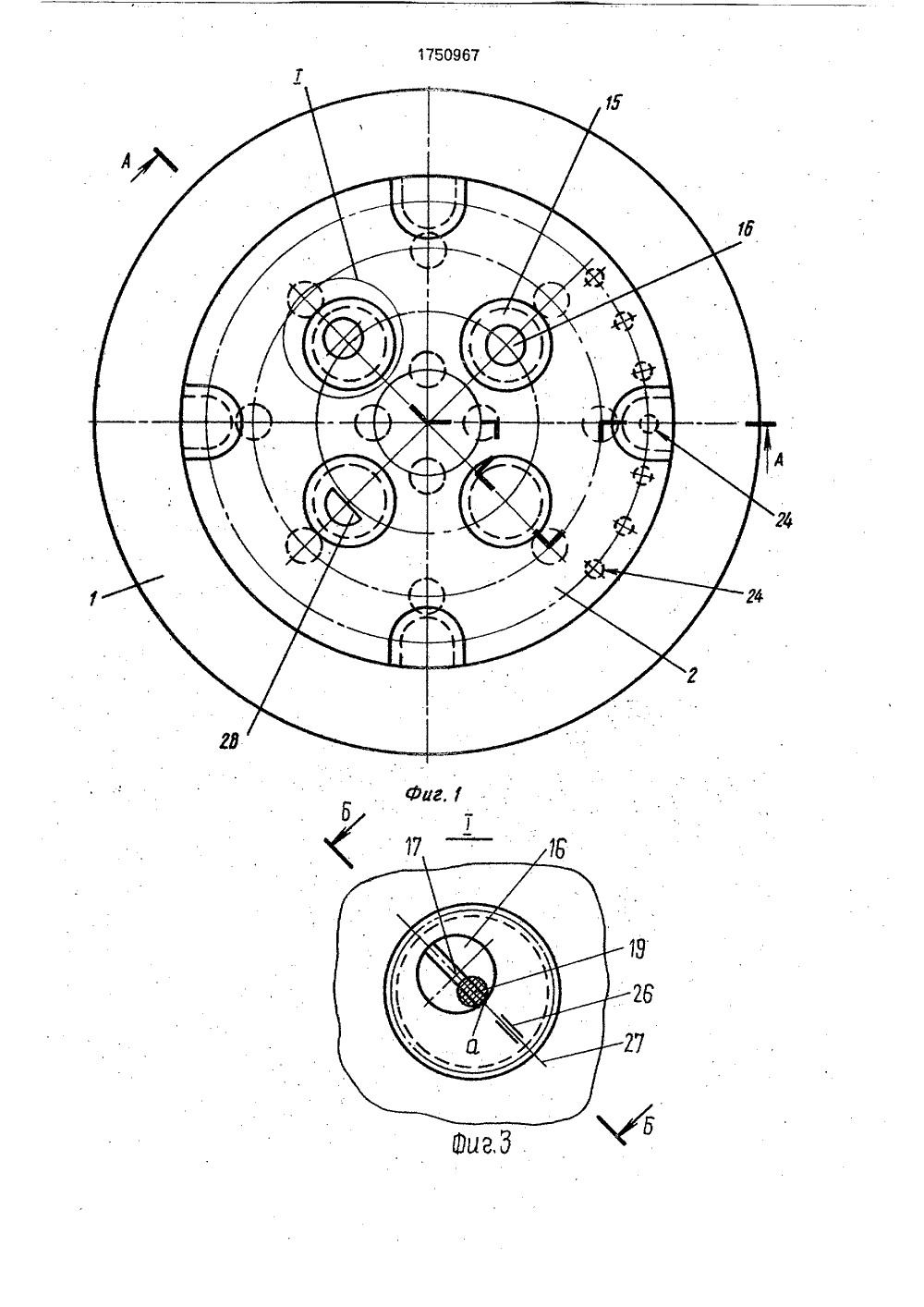

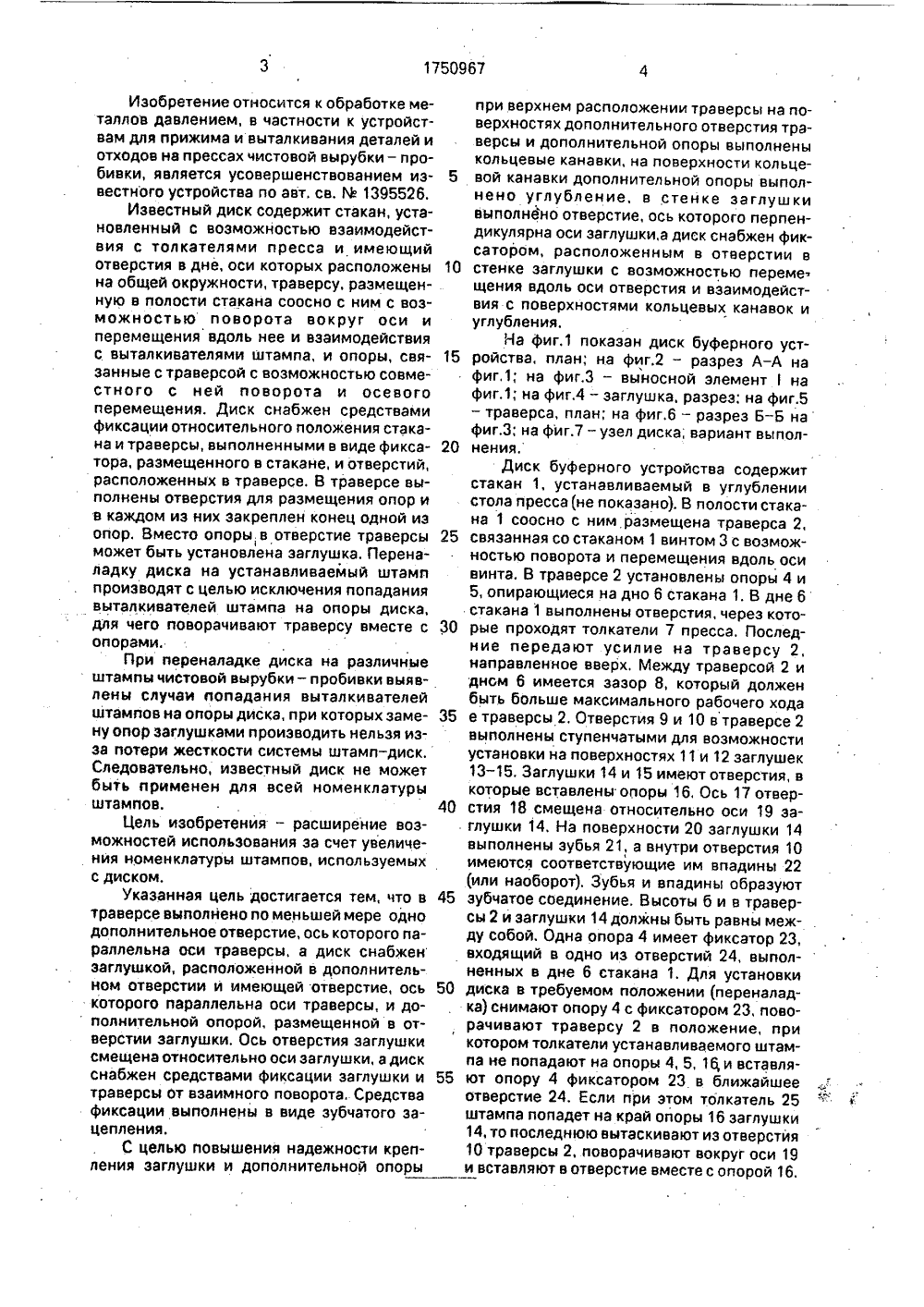

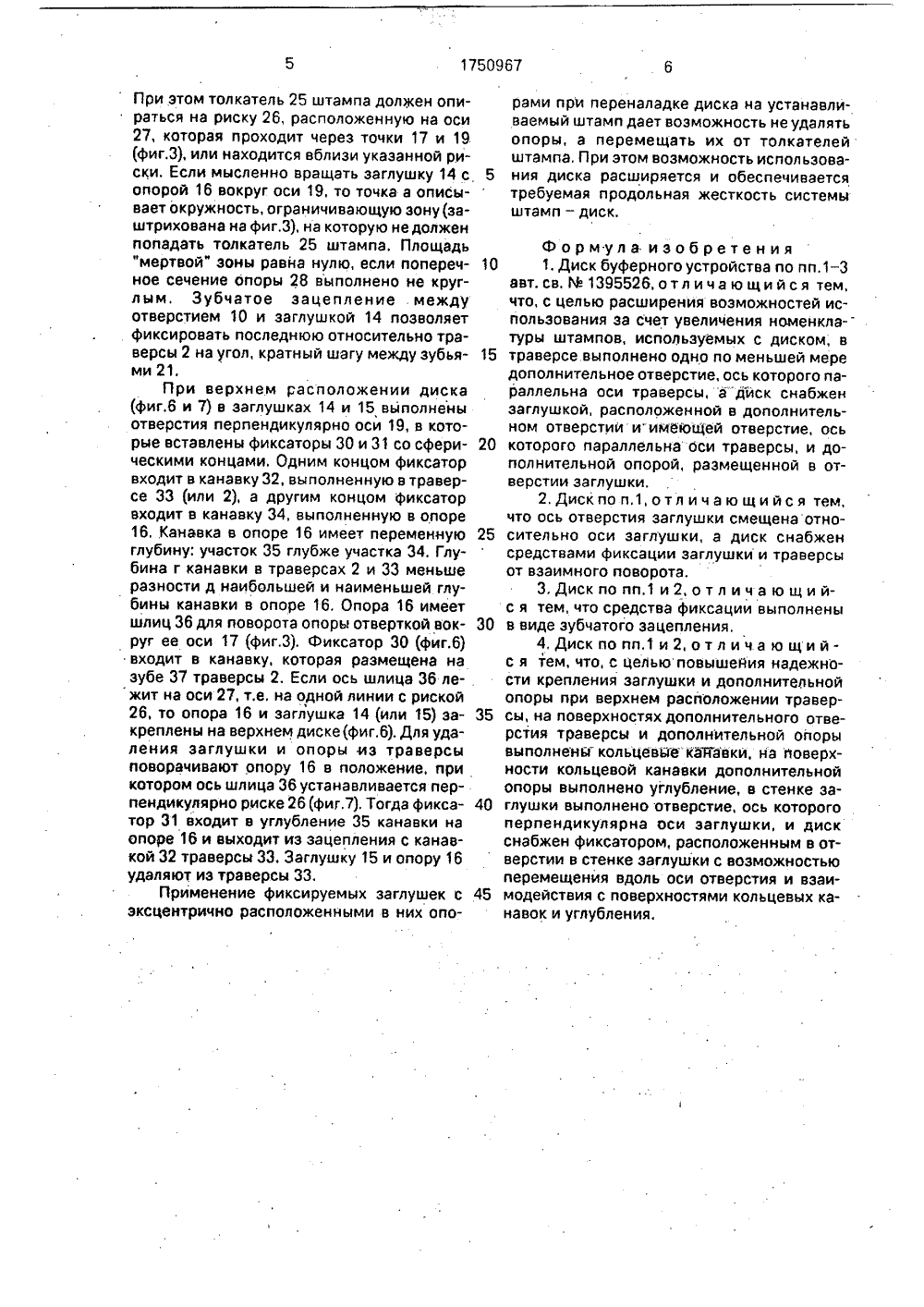

(19) ( 3 2, В 21 О 28/14 цз ВЗ ЗОБРЕТЕНЛЬСТВУ ОМУ СВИ Т(71) Волжское объединение пову легковых автомобилей(54) ДИСК БУФЕРНОГО УСТРОЙСТВА(57) Использование: в оборудовании для обработки листовых металлов давлением. Сущность изобретения: диск снабжен заглушкой,установленной в отверстии траверсы, и дополнительной опорой, установленной в от 4-4 ьство СССР5/32, В 21 О 28/14,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ПИСАНИЕ И верстии заглушки, Диск содержит стакан 1 и установленную в нем траверсу 2. В отверстиях последней установлены заглушки 14 и опоры 4 и 5. В заглушке 14 выпОлнено отверстие и в нем установлена дополнительная опора 16. Оси заглушки 14 и опоры 16 не совпадают. Заглушка 14 имеет средства фиксации от поворота. Траверса 2 опирается на толкатели 7 пресса. Толкатели 25 штампа опираются на траверсу 2 непосредственно или на заглушку 14. При попадании толкателя 25 на опору 16 меняетсЯ угловое положение заглушки 14 для исключения попадания толкателя 25 на опору 16. При выталкивании толкатели 7 передают усилие на траверсу 2, а траверса - на толкатели 25, 3 з,п, ф-лы, 7 ил,ном отверстии и имеющей отверстие, оськоторого параллельна оси траверсы, и дополнительной опорой, размещенной в отверстии заглушки. Ось отверстия заглушки смещена относительно оси заглушки, а диск снабжен средствами фиксации заглушки и траверсы от взаимного поворота, Средства фиксации выполнены в виде зубчатого зацепления.С целью повышения надежности крепления заглушки и дополнительной опоры 50 Изобретение относится к обработке металлов давлением, в частности к устройствам для прижима и выталкивания деталей и отходов на прессах чистовой вырубки - пробивки, является усовершенствованием из вестного устройства по авт. св, М 1395526,Известный диск содержит стакан, установленный с возможностью взаимодействия с толкателями пресса и имеющий отверстия в дне, оси которых расположены 10 на общей окружности, траверсу, размещенную в полости стакана соосно с ним с возможностью поворота вокруг оси и перемещения вдоль нее и взаимодействия с выталкивателями штампа, и опоры, свя занные с траверсой с возможностью совместного с ней поворота и осевого перемещения. Диск снабжен средствами фиксации относительного положения стакана и траверсы, выполненными в виде фикса тора, размещенного в стакане, и отверстий, расположенных в траверсе. В траверсе выполнены отверстия для размещения опор и в каждом из них закреплен конец одной из опор. Вместо опоры в отверстие траверсы 25 может быть установлена заглушка, Переналадку диска на устанавливаемый штамп производят с целью исключения попадания выталкивателей штампа на опоры диска, для чего поворачивают траверсу вместе с 30 опорами.При переналадке диска на различные штампы чистовой вырубки - пробивки выявлены случаи попадания выталкивателей штампов на опоры диска, при которых заме ну опор заглушками производить нельзя изза потери жесткости системы штамп-диск.Следовательно, известный диск не может быть применен для всей номенклатуры40штамповЦель изобретения - расширение воэможностей использования за счет увеличения номенклатуры штампов, используемых с диском,Указанная цель достигается тем, что в траверсе выполнено по меньшей мере одно дополнительное отверстие, ось которого параллельна оси траверсы, а диск снабжен заглушкой, расположенной в дополнительпри верхнем расположении траверсы на поверхностях дополнительного отверстия траверсы и дополнительной опоры выполнены кольцевые канавки, на поверхности кольцевой канавки дополнительной опоры выполнено углубление, в стенке заглушки выполнено отверстие, ось которого перпендикулярна оси заглушки,а диск снабжен фиксатором, расположенным в отверстии в стенке заглушки с возможностью переме. щения вдоль оси отверстия и взаимодействия с поверхностями кольцевых канавок и углубления.На фиг.1 показан диск буферного устройства, план; на фиг.2 - разрез А - А на фиг,1; на фиг,3 - выносной элементна фиг.1; на фиг.4 - заглушка, разрез; на фиг.5 - траверса, план; на фиг.6 - разрез Б - Б на фиг.3; на фиг,7 - узел диска; вариант выполнения,Диск буферного устройства содержит стакан 1, устанавливаемый в углублении стола пресса (не показано). В полости стакана 1 соосно с ним размещена траверса 2, связанная со стаканом 1 винтом 3 с воэможностью поворота и перемещения вдоль оси винта. В траверсе 2 установлены опоры 4 и 5, опирающиеся на дно 6 стакана 1, В дне 6 стакана 1 выполнены отверстия, через которые проходят толкатели 7 пресса, Последние передают усилие на траверсу 2, направленное вверх. Между траверсой 2 и дном 6 имеется зазор 8, который должен быть больше максимального рабочего хода е траверсы 2. Отверстия 9 и 10 в траверсе 2 выполнены ступенчатыми для воэможности установки на поверхностях 11 и 12 заглушек 13 - 15. Заглушки 14 и 15 имеют отверстия, в которые вставлены опоры 16, Ось 17 отверстия 18 смещена относительно оси 19 заглушки 14. На поверхности 20 заглушки 14 выполнены зубья 21, а внутри отверстия 10 имеются соответствующие им впадины 22 (или наоборот). Зубья и впадины образуют зубчатое соединение, Высоты б и в траверсы 2 и заглушки 14 должны быть равны между собой, Одна опора 4 имеет фиксатор 23, входящий в одно иэ отверстий 24, выполненных в дне 6 стакана 1. Для установки диска в требуемом положении (переналадка) снимают опору 4 с фиксатором 23, поворачивают траверсу 2 в положение, при котором толкатели устанавливаемого штампа не попадают на опоры 4, 5, 16, и вставляют опору 4 фиксатором 23 в ближайшее отверстие 24, Если при этом толкатель 25 штампа попадет на край опоры 16 заглушки 14, то последнюю вытаскивают из отверстия 10 траверсы 2, поворачивают вокруг оси 19 и вставляют в отверстие вместес опорой 16.При этом толкатель 25 штампа должен опираться на риску 26, расположенную на оси 27, которая проходит через точки 17 и 19.(фиг.З), или находится вблизи укаэанной риски. Если мысленно вращать заглушку 14 с 5 опорой 16 вокруг оси 19, то точка а описывает окружность, ограничивающую зону(заштрихована на фиг.З), на которую не должен попадать толкатель 25 штампа. Площадь "мертвой" зоны равна нулю, если попереч ное сечение опоры 28 выполнено не круглым. Зубчатое зацепление между отверстием 10 и заглушкой 14 позволяет фиксировать последнюю относительно траверсы 2 на угол, кратный шагу между зубья ми 21.При верхнем расположении диска (фиг.6 и 7) в заглушках 14 и 15 выполнены отверстия перпендикулярно оси 19, в которые вставлены фиксаторы 30 и 31 со сфери ческими концами, Одним концом фиксатор входит в канавку 32, выполненную в траверсе 33 (или 2), а другим концом фиксатор входит в канавку 34, выполненную в опоре 16, .Канавка в опоре 16 имеет переменную 25 глубину: участок 35 глубже участка 34, Глубина г канавки в траверсах 2 и 33 меньше разности д наибольшей и наименьшей глубины канавки в опоре 16. Опора 16 имеет шлиц 36 для поворота опоры отверткой вок руг ее оси 17 (фиг.З). Фиксатор 30 (фиг.б) входит в канавку, которая размещена на зубе 37 траверсы 2. Если ось шлица 36 ле жит на оси 27, т.е. на одной линии с риской 26, то опора 16 и заглушка 14 (или 15) за креплены на верхнем диске(фиг.б). Для удаления заглушки и опоры из траверсы поворачивают опору 16 в положение, при котором ось шлица 36 устанавливается перпендикулярно риске 26 (фиг,7). Тогда фикса тор 31 входит в углубление 35 канавки на опоре 16 и выходит из зацепления с канавкой 32 траверсы 33. Заглушку 15 и опору 16 удаляют из траверсы 33.Применение фиксируемых заглушек с 45 эксцентрично расположенными в них опорами при переналадке диска на устанавливаемый штамп дает возможность не удалять опоры, а перемещать их от толкателей штампа, При этом возможность использования диска расширяется и обеспечивается требуемая продольная жесткость системы штамп - диск. Формула изобретения 1, Диск буферного устройства по пп.1 - 3 авт.св. ЛВ 1395526,отличающийся тем, что, с целью расширения возможностей использования за счет увеличения номенклатуры штампов, используемых с диском, в траверсе выполнено одно по меньшей мере дополнительное отверстие, ось которого параллельна оси траверсы, а" диск снабжен заглушкой, расположенной в дополнительном отверстиииим 6 юЩей отверстие, ось которого параллельна оси траверсы, и дополнительной опорой, размещенной в отверстии заглушки.2. Диск по п.1, о т л и ч а ю щ и й с я тем, что ось отверстия заглушки смещена относительно оси заглушки, а диск снабжен средствами фиксации заглушки и траверсы от взаимного поворота,З,Диск по пп.1 и 2, отл ич а ю щи йс я тем, что средства фиксации выполнены в виде зубчатого зацепления,4,Диск по пп.1 и 2, отл ича ю щийс я тем, что, с целью повышейия надежности крепления заглушки и дополнительной опоры при верхнем расйоложении траверсы, на поверхностях дополнительного отверстия траверсы и дополнительной опоры выполнены кольцевые"кайавки, на поверхности кольцевой канавки дополнительной опоры выполнено углубление, в стенке заглушки выполнено отверстие, ось которого перпендикулярна оси заглушки, и диск снабжен фиксатором, расположенным в отверстии в стенке заглушки с возможностью перемещения вдоль оси отверстия и взаимодействия с поверхностями кольцевых канавок и углубления..Ревская каз 2653 Тираж, Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж-Э 5, Раущская наб., 4/5 изводственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина 10
