Устройство для отвинчивания и завинчивания гаек рельсового скрепления

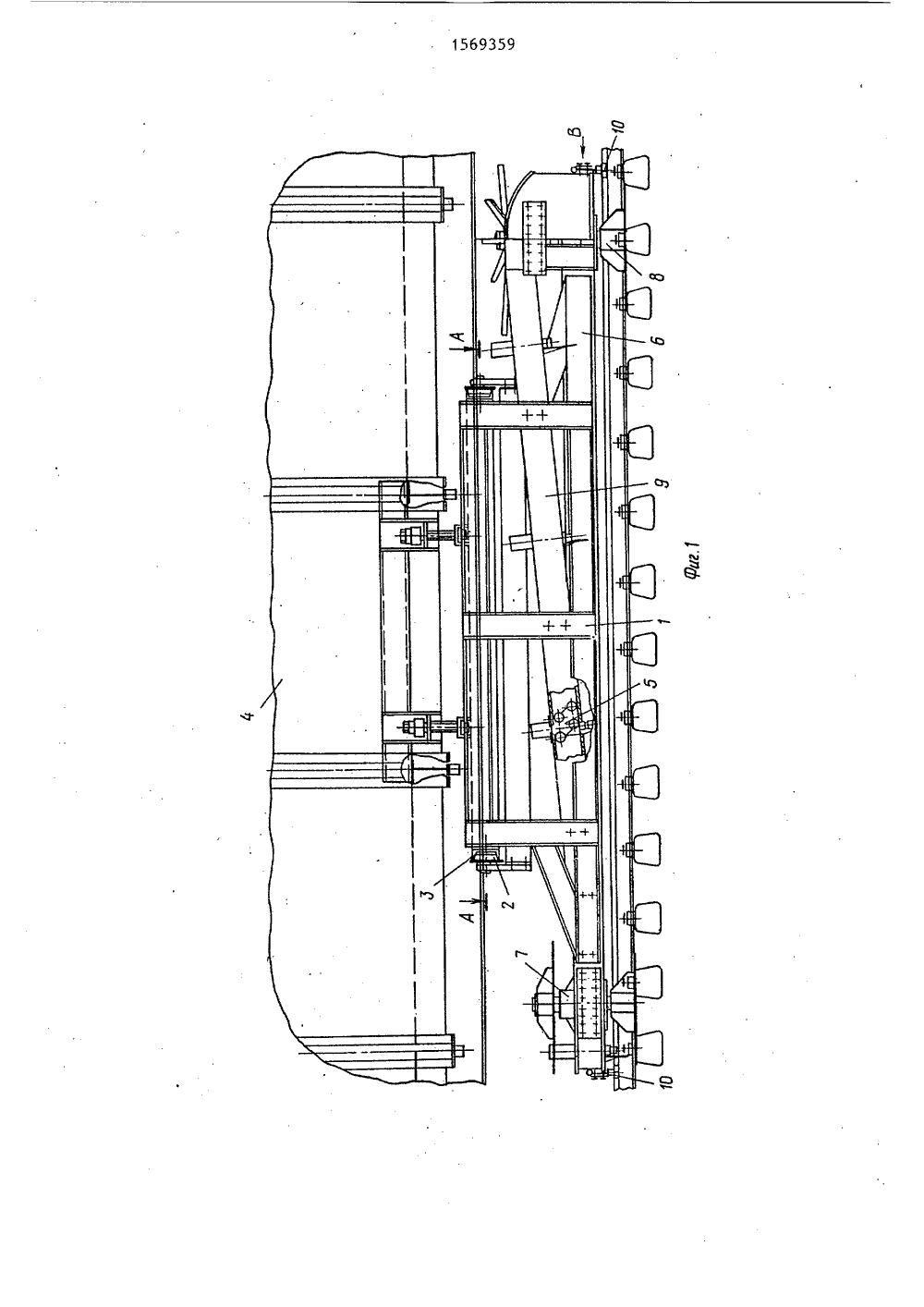

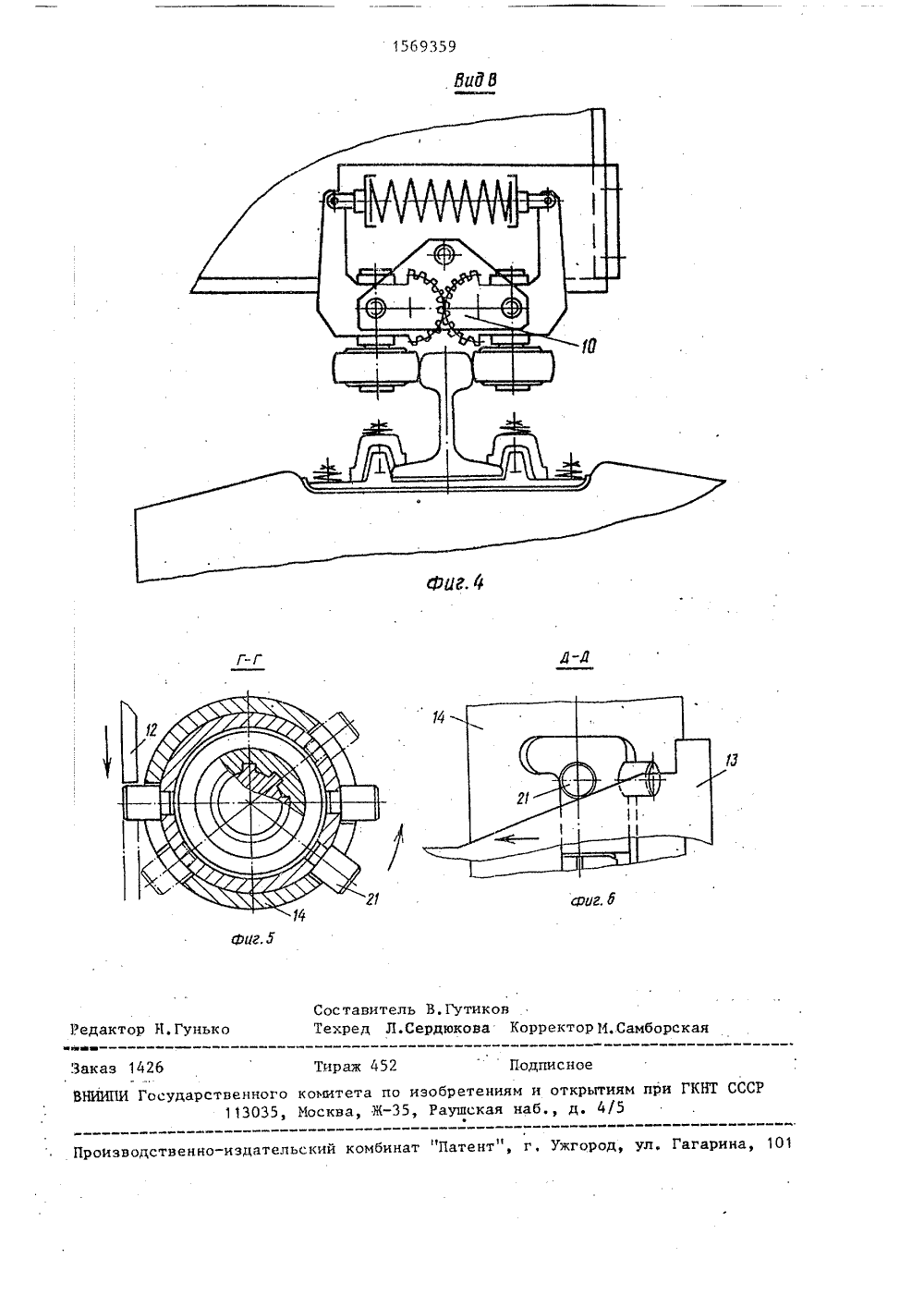

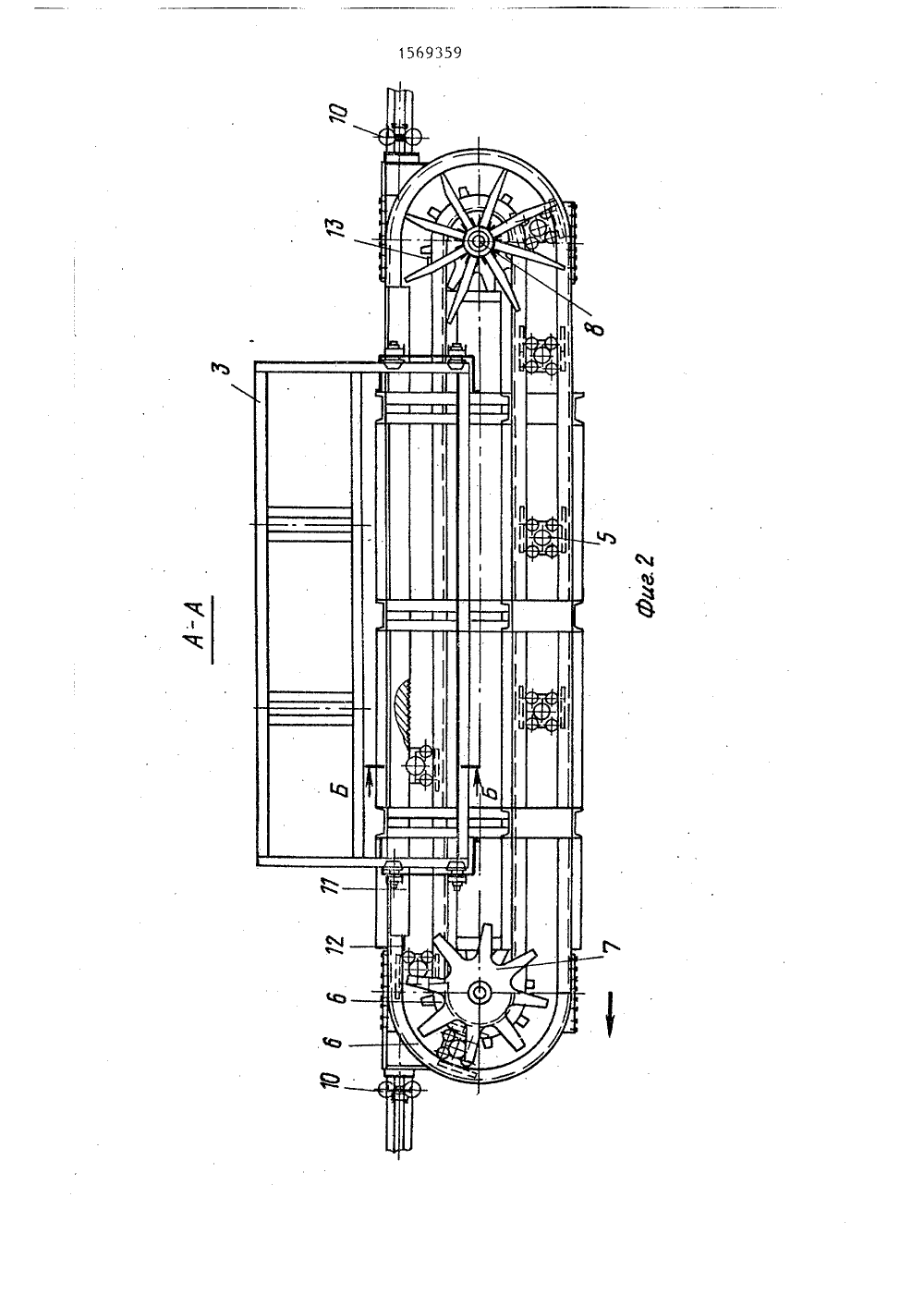

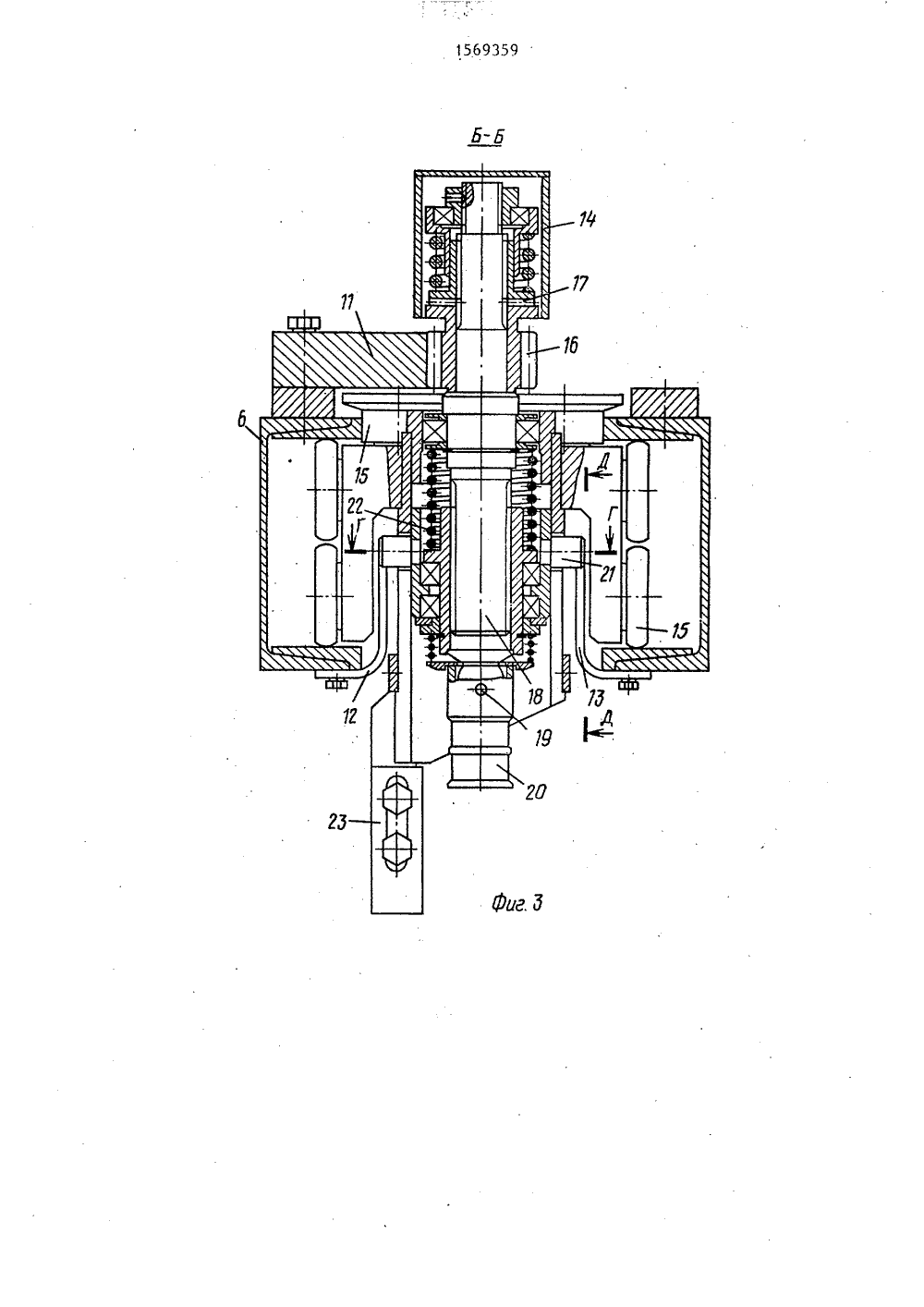

(5 В 29 28 И ни об В кривох распоИВАНИЯ И ЗА СКРЕПЛЕНИЯ 7) Изоб рожному польз ов ние относитс железнобытьборкиизобрет транспорту и можно для сборки иьной решетки. Це е ельс ошпал ль н нь верт рабобочин ори ожидания ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР ИСАНИЕ ИЗОБ Н АВТОРСКОМУ СВИ ЕТЕЛЬ(71) Иосковский институт инженеровжелезнодорожного транспорта(56) Авторское свидетельство СССР11 1145066, кл. Е 01 В 29/28, 1983,54) УСТРОЙСТВО ДЛЯ ОТВИ 1 ИНЧИВАНИЯ ГАЕК РЕЛЬСОВОГ Изобретение относится к железнодорожному транспорту и может быть использовано для сборки и разборки рель-.сошпальной решетки,Цель изобретения - повышение зФАективности путем обеспечения эавинчивания-отвинчивания гаек клеммных болтовпри любой эпюре,шпал,На фиг.1 изображено устройство,общий вид; на Фиг.2 - сечение А-А нафиг.1; на Фиг.З - сечение Б-Б нафиг,2; на Аиг.4 - вид В на Аиг,1; нафиг.5 - сечение Г-Г на Фиг.З; нафиг,б - сечение Д-Д на Фиг.З.Устройство состоит из рамы 1, перемещающейся в поперечном направлениина роликах 2 по направляющим З,жестко закрепленным к раме цельнометаплического полувагона 4, рабочих оргая - повышение зАФективности путемеспечения завинчивания-отвинчивания гаек клеммных болтов при любой зпюре шпал. Устройство состоит из рамы, перемещающейся в поперечном направлении на роликах по направляющим,закрепленным к раме полувагона. линейных замкнутых направляющи ложеньг перемещающиеся рабочие орга" ны, скапливающиеся в магазине-накопителе. В передней и задней частях рамы закреплены синхронизаторы, выполненные в виде пары звездочек, жестко закрепленных на концах вертикального вала с воэможностью взаимодействия лучей нижней звездочки с закладнымиФ болтами, а верхней с рабочими органами. 6 ил,ов 5, перемещающихся по криволинейи замкнутым направляющим 6, переднего 7 и заднего 8 синхронизаторов,магазина-накопителя 9, роликовых захватов 10, рейки 11, с помощью которой происходит передача крутящегосямомента на рабочие органы 5 управляющих упоров 12 и 13.Рабочий орган состоит из корпуса 14, перемещающегося на роликах 15шестерни 16, муфты 17 предельного момента, шлицевого вала 18, шаровогошарнира 19, головки-ключа 20, цапфызамка 21, выталкивающей пружины 22и упора 23,Роторно-конвейерный гайкотает следующим образом.В исходном положении раган 5 находится в состоянив начале рабочей зоны на направляюпц 1 х 6, Головка-ключ 20 рабочего органа 5 расположена на линии клеммныхбОлтов.в поднятом положении, при этомупор 23 расположен между двумя соседними закладными болтами. При движении устройства упор 23 наезжает на гайку закладного болта и останавливаетрабочий орган 5. В этом положении головка-ключ 20 расположена над гайкойкеммного болта, цапФа-замок 21 заперт,Следующим этапом перемещения гайковерта является попадание шестерни16 рабочего органа 5 на рейку 11,установленную на одной из направляющих 6,Происходит передача крутящего момента; рейка 11 в ,шестерня 16 - муФта 17предельного момента - шлицевой вал 18-20шаровой шарнир 19 - головка-ключ 20,Перемещаясь далее, управляющий упор 12,закрепленный на направляющей 6, наезжает на цапФу-замок 21, Поворачиваясь,в поперечных пазах корпуса 14 органа 5, цапФа-замок 21 освобождаетголовку-ключ 20 и под действием пружины 22 выталкивает ее на гайку клеммного болта. Дальнейшее перемещение гайковерта характеризуется отвораииваниемзаворачиванием гайки,Следующим этапом работы гайковертаявляется наезжание управляющего упора 13, закрепленного на противоположцой направляющей 6, в конце рейки 11,35при этом цапфа-замок 21, попадая науправляющий упор 13, поднимает вращающуюся головку-ключ 20 рабочего органа 5, затем, поворачиваясь в поперечных пазах корпуса 14, запирает голов 40Ку-ключ 20 в верхнем положении. Послевыхода шестерни 16 из зацепления срейкой 11 вращение головки-ключа 20прекращается и рабочий орган 5 переносится синхронизатором 8 из рабочейзоны по криволинейным направляющим 645 в зону магазина-накопителя 9.Привод синхронизатора 8 осуществляется путем зацепления нижних лучей с гайками закладных болтов. В зоне магазина" накопителя 9 рабочий орган 5 скатывается под действием своей тяжести по наклонным направляющим. Остановившись внизу вместе с другими такими же активными элементами, он выжидает пока синхронизатор 7 не подаст его по криволинейным направляющим 6 в исходное положение на линию клеммных болтов,Привод синхронизатора 7 осуществляется так же, как и синхронизатора 8, путем зацепления нижних лучей его с гайками закладных болтов. При дальнейшем перемещении гайковерта цикл многократно повторяется.Формула изобретенияустройство для отвинчивания и завинчивания гаек рельсового скрепления, содержащее раму с закрепленными на ней криволинейными замкнутыми направ-. ляющими, в которых размещены рабочие органы, и магазин-накопитель для рабочих органов, о т л и ч а ю щ е е с я тем, что, с целью повышения эФЙективности путем обеспечения завинчиванияотвинчивания гаек клеммных .болтов при любой эпюре шпал, оно снабжено двумя синхронизаторами, закрепленными соответственно в передней и задней частях рамы, каждый из которых выполнен в виде пары звездочек, жестко закрепленных на концах вертикального вала с возможностью взаимодействия лучей нижней звездочки с закладными болтами, а верхней - с рабочими органами, при этом диаметр нижней звездочки меньше диаметра верхней на величину, равную расстоянию между клеммным и закладным болтом шпалы.Составитель В. ГутиковТехред Л.Сердюкова К б Тираж 452 Подписноесударственного и открытиям при ГКНТ ССС 11 ЭОЭ 5, аб., д. 4/5 комитета по изобретениям Москва, И, Раушская н
