Устройство для сопряжения эвм с терминалом

Номер патента: 1282148

Авторы: Гудков, Мастрюков, Мухин

ZIP архив

Текст

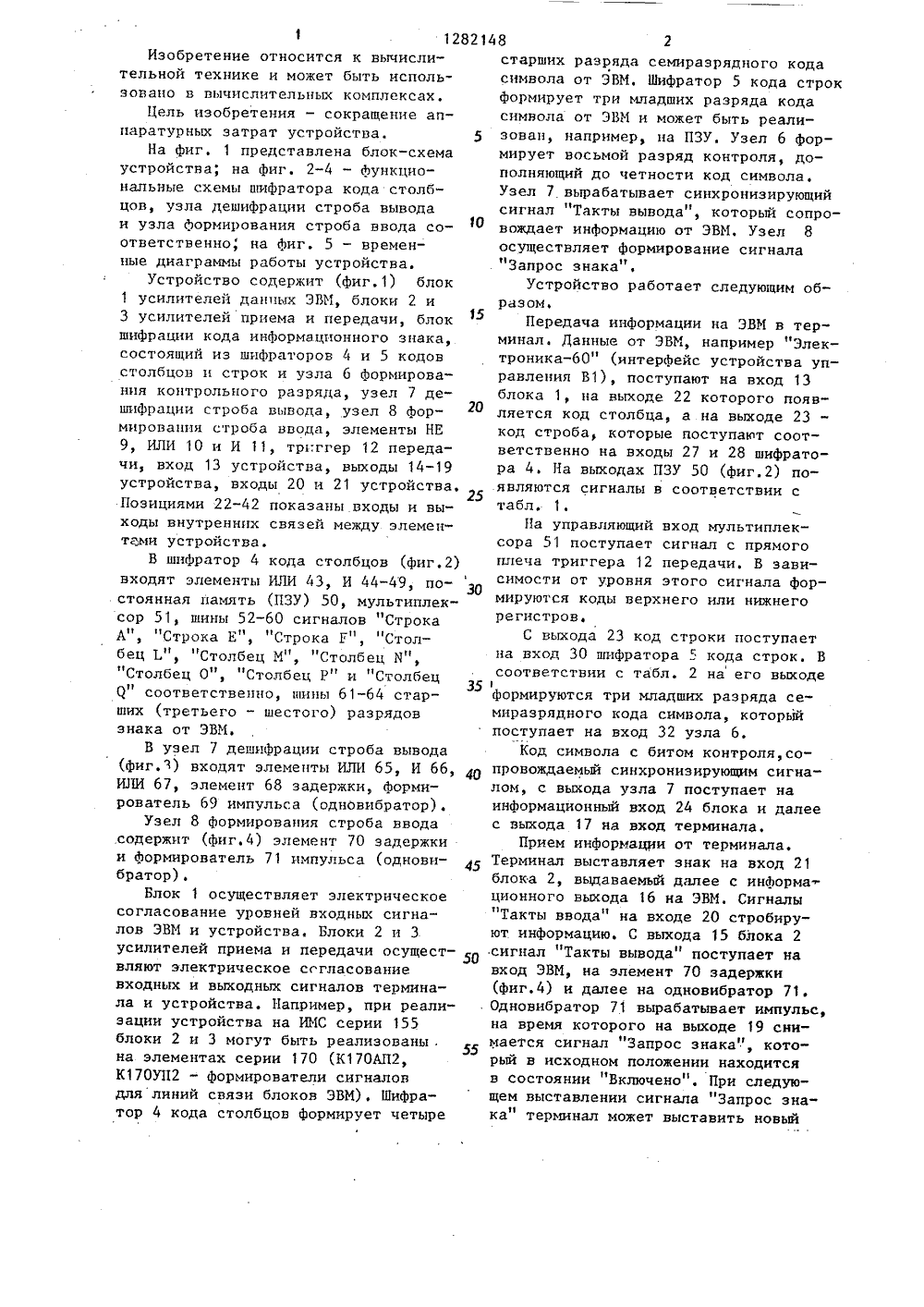

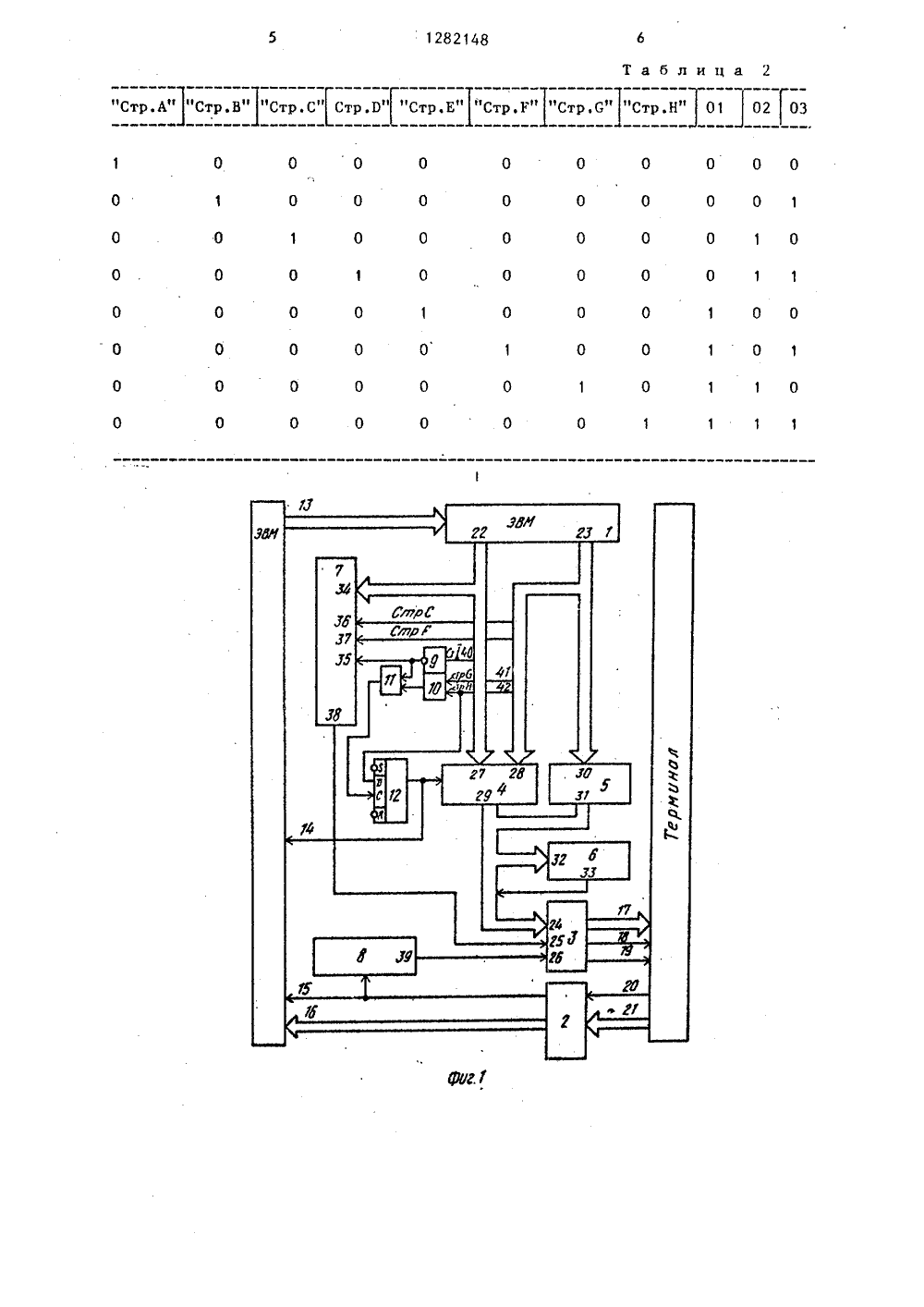

СОЮЗ СОВСОЦИАЛ ИСТИЧРЕСПУбЛИ О 9)Яани 1(59 4 С 06 Р 1 МИТЕТ СССРТЕНИЙ И ОТКРЫТ ОСУДАРСТВЕННЫ О ДЕЛАМ ИЗОбРЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ с с тр ьныи А. ьство ССС04,1978.тво СССР24,Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Главный вычислителГражданской авиации(54) УСТРОЙСТВО ДЛЯ СОПРЯЖЕНИЯ ЭВМС ТЕРМИНАЛОМ(57) Изобретение относится к областивычислительной техники и может бытьиспользовано в вычислительных комплексах. Целью изобре.ения являетсясокращение аппаратурных затрат устройства. Цель достигается тем, чтов устройство, содержащее блоки усилителей приема и передачи, узел формирования строба ввода, узел дешифрации строба вывода, триггер передачи, элемент И, элемент ИЛИ и элементНЕ, введены блок шифрации кода информационного знака и блок усцлителей данных ЭВМ. 5 ил., 2 табл.2148 55 1 128Изобретение относится к вычислительной технике и может быть использовацо в вычислительных комплексах,Цель изобретения - сокращение аппаратурных затрат устройства.На фиг1 представлена блок-схемаустройства; на фиг. 2-4 - Функциональные схемы шифратора кода столбцов, узла дешифрации строба выводаи узла Формирования строба ввода соответственно, на Фиг. 5 - временные диаграммы работы устройства.Устройство содержит (фиг,1) блок1 усилителей данных ЭВМ, блоки 2 и3 усилителей приема и передачи, блокшифрации кода инФормационного знака,состоящий из шифраторов 4 и 5 кодовстолбцов и строк и узла 6 формирования коцтрольцого разряда, узел 7 дешифрации строба вывода, узел 8 Формирования строба ввода, элементы НЕ9, ИЛИ 10 и И 11, триггер 12 передачи, вход 13 устройства, выходы 14-19устройства, входы 20 и 21 устройства.Позициями 22-42 показаны входы и выходы внутренних связей между элемецтгми устройства,В шифратор 4 кода столбцов (фиг,2)входят элементы ИЛИ 43, И 44-49, постоянная память (ПЗУ) 50, мультиплексор 51, шины 52-60 сигналов "Строка(" соответственно, шины 61-64 старших (третьего - шестого) разрядовзнака от ЭВМ.В узел 7 дешифрации строба вывода(Фиг.) входят элементы ИЛИ 65, И 66,ИЛИ 67, элемент 68 задержки, Формирователь 69 импульса (одновибратор).Узел 8 формирования строба ввода.содержит (Фиг.4) элемент 70 задержкии формирователь 71 импульса (одновибратор).Блок 1 осуществляет электрическоесогласование уровней входных сигналов ЭВМ и устройства, Блоки 2 и 3усилителей приема и передачи осуществляют электрическое с.гласованиевходных и выходных сигналов терминала и устройства, Например, при реализации устройства на ИМС серии 155блоки 2 и 3 могут быть реализованы .на элементах серии 170 (К 170 АП 2,К 170 УП 2 - формирователи сигналовдлялиний связи блоков ЭВМ). Шифратор 4 кода столбцов формирует четыре 5 10 15 20 25 30 35 40 старших разряда семиразрядцого кодасимвола от ЭВМ, Шифратор 5 кода строкформирует три младших разряда кодасимвола от ЭВМ и может быть реализован, например, ца ПЗУ. Узел 6 формирует восьмой разряд контроля, дополняющий до четности код символа,Узел 7 вырабатывает синхронизирующийсигнал Такты вывода", который сопровождает информацию от ЭВМ, Узел 8осуществляет формирование сигнала"Запрос знака",Устройство работает следующим образом,Передача информации ца ЭВМ в терминал, Данные от ЭВМ, например "Электроника(интерфейс устройства управления В 1), поступают на вход 13блока 1, на выходе 22 которого появляется код столбца, а на выходе 23код строба, которые поступают соответственно на входы 27 и 28 шифратора 4, На выходах ПЗУ 50 (фиг,2) появляются сигналы в соответствии стабл. 1.На управляющий вход мультиплексора 51 поступает сигнал с прямогоплеча триггера 12 передачи. В зависимости от уровня этого сигнала формируются коды верхнего или нижнегорегистров.С выхода 23 код строки поступаетна вход 30 шифратора " кода строк, Всоответствии с табл. 2 на его выходеформируются три младших разряда семиразрядного кода символа, которыйпоступает на вход 32 узла 6.Код символа с битом контроля,со"провождаемый синхронизирующим сигналом, с выхода узла 7 поступает наинформационный вход 24 блока и далеес выхода 17 на вход терминала,Прием информации от терминала. Терминал выставляет знак на вход 21 блока 2, выдаваемый далее с информационного выхода 16 на ЭВМ. Сигналы "Такты ввода" на входе 20 стробируют информацию. С выхода 15 блока 2 сигнал "Такты вывода" поступает на вход ЭВМ, на элемент 70 задержки (фиг.4) и далее на одновибратор 71. . Одновибратор 71 вырабатывает импульс, на время которого на выходе 19 снимается сигнал "Запрос знака", который в исходном положении находитсяв состоянии "Включено". При следующем выставлении сигнала "Запрос знака" терминал может выставить новый2821 Таблица 1 Код на выходе байт информации, сопровождая егосигналом "Такты ввода",Формула изобретения Устройство для сопряжения ЭВМ с терминалом, содержащее блок усилителей приема, первый вход которого является входом устройства для под О ключения информационного выхода терминала, первый выход - выходом устройства для подключения информационного входа ЭВМ, а второй выход - вхо дом узла формирования строба ввода,еблок усилителей передачи, первый и второй вьмоды которого являются соответствующими выходами устройства для подключения к информационному входу и входу синхронизации термина ла, узел дешифрации строба вывода, триггер передачи, выход которого является выходом устройства для подключения входа синхронизации вывода ЭВМ, а синхровход подключен к выходу элемента И, элемент НЕ и элемент ИЛИ, выходом соединенный с пер" вым входом элемента И, о т л и ч аю щ е е с я тем, что, с целью снижения аппаратурных затрат устройства, ЗО 7111 1 А А 2 АЗ А 4 А 5 А 6 Ау 1. 0 0 00 0 0 0 1 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 1 0 0 О. 0 0 0 0 1 0 д 0 0 0 0 О 1 48 4в него введены блок шифрации кода информационного знака и блок усилителей данных ЭВМ, причем вход блока усилителей данных ЭВМ является входом устройства для подключения информационного выхода ЭВМ, выход соединен с информационным входом блока информации кода информационного знака, первым входом узла дешифрации строба вывода, входом элемента НЕ, первым и вторым ьходами элемента ИЛИ и информационным входом триггера передачи, выходом соединенного с син" хронизирующим входом блока шифрации кода информационного знака, выход которого подключен к первому входу блока усилителей передачи, второй и третий входы - соответственно к выходам узла дешифрации строба вывода и узла формирования строба ввода, а третий выход является выходом для подключения входа запроса знака терминала, выход элемента НЕ соединен с. вторыми входами элемента И и узла дешифрации строба вывода, вторые вход и выход блока усилителей приема являются соответствующими входом и выходом устройства для подключения к вьмоду синхронизации терминала и входу синхронизации ввода ЭВМ. 01 02 03 04 05 06 0 0 0 0 01 0 1 1 0 0 1 1 1 1 0 1 0 0 1 0 1 0 0 01 0 1 1 1 1 1 0 1 0 1 1 1 0 1 1очаг Иода " дакто екарь аказ 72 одписно 5 Производств олигра ическое предприятие ВНИИПИ Государс по делам изоб 13035, Москва, Жираж 670 венного комитета СС етений и открытий 35, Раушская наб.,1 1

Смотреть

Заявка

3921045, 03.07.1985

ГЛАВНЫЙ ВЫЧИСЛИТЕЛЬНЫЙ ЦЕНТР ГРАЖДАНСКОЙ АВИАЦИИ

МАСТРЮКОВ АНАТОЛИЙ СТЕПАНОВИЧ, ГУДКОВ ЕВГЕНИЙ АЛЕКСАНДРОВИЧ, МУХИН ВЛАДИМИР ЕФИМОВИЧ

МПК / Метки

МПК: G06F 13/20

Метки: сопряжения, терминалом, эвм

Опубликовано: 07.01.1987
