Способ срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

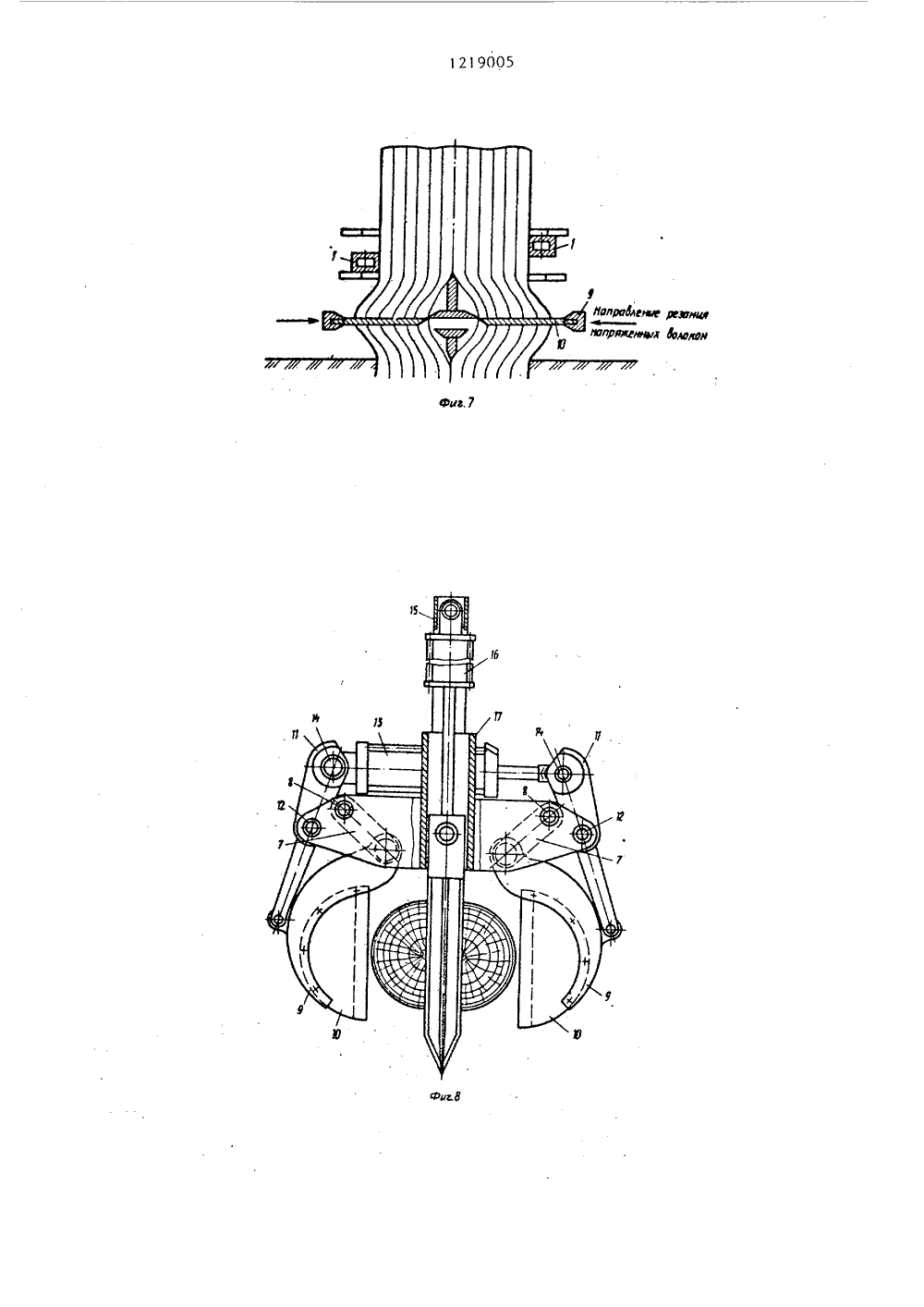

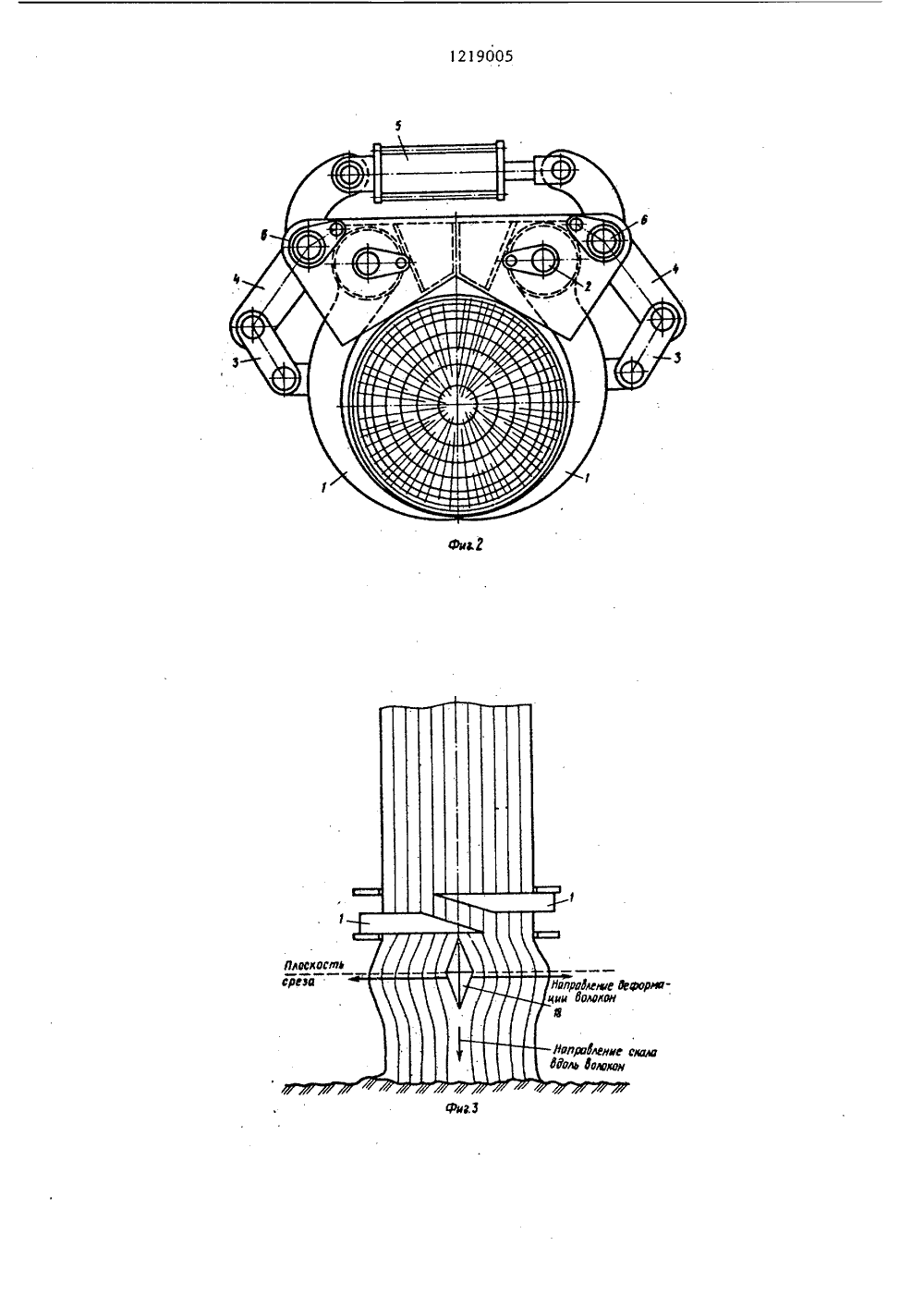

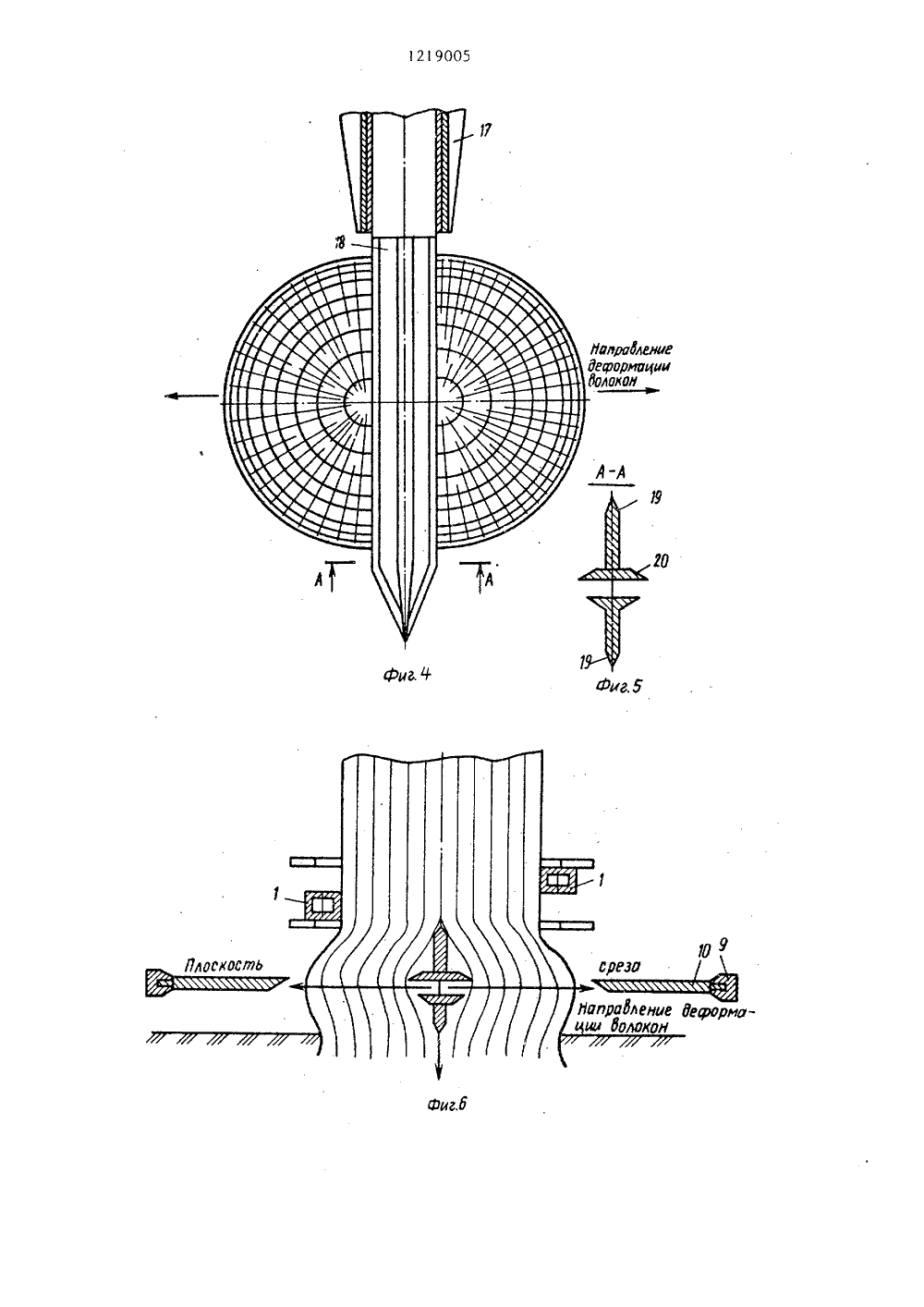

(51)4 АО С ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ а и его последующее ч ающийся те ью снижения усилий р езан о т чтозани л я, дереной части ами, дви во раскалывают в диамет а срезание осуществляют жущимися по направлению щему элементу.2. Способ по п.1, о щ и й с я тем, что, с ния разрыва волокон в к ал н скалываютли ч елью исклмпевой ч чети ствола, захват дерева осуществляютв плоскости среза. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(56) Авторское свидетельство СССРУ 1071273, кл. А 01 С 23/08, 1982,Авторское свидетельство СССРУ 852261, кл. А 01 С 23/08, 1979,Изобретение относится к лесной прожппленности и может быть использова 20 ЭО но на лесозаготовках.Цель изобретения - снижение усилий резания, а также исключение раэрыва волокон в комлевой части ствола.На фиг. показан процесс захватасрезаемого дерева выше плоскости реза; на фиг. 2 - то же, в плоскости Ореза; на фиг. 3 и 4, - процесс раскалывания дерева; на фиг,5 - сечениеА-А на фиг,4; на фиг. 6 - начало срезания дерева; на фиг. 7 - конец срезания дерева; на фиг. 8 - общий вид 5устройства для срезания дерева, доначала срезания; на фиг. 9 - то же,конец срезания,Захватно-срезающее устройство содержит раму, состоя 1 цую из верхнегои нижнего кронштейнов, В полости верхнего кронштейна установлены захватные рычаги 1 при помощи пальцев 2.Захватные рычаги 1 соединены посредством промежуточных планок 3 и двуплечих рычагов 4 со штоком и корпусом силового цилиндра 5, Двуплечиерычаги 4 крепятся к кронштейну припомощи осей 6. Во внутренней полостинижнего кронштейна установлены посредством планок 7 и осей 8 рычаги 9,снабженные ножами 10 силового резания. Рычаги 9 при помощи двуплечихрычагов 11, связанных с кронштейномосями 12, соединены со штоком и кор 35пусом силового цилиндра 13 осями 14,Верхний и нижний кронштейны соединены посредством несущей стойки с закрепленным на ней рычагом 15 наведения. В плоскости ножей 10 с возможностью перемещения посредством силового цилиндра 16 в кулисе 17 смонти- о рован клин 18, Корпус силового цилиндра 16 размещен на рычаге 15 наведения. Клин 18 имеет вертикальные 19и боковые 20 режущие кромки,, Захватно-срезающее устройство спомощью рычага 15 наведения устанавливается на манипуляторе лесозаготовительной машины.и фиксируется захватными рычагами 1 на стволе дерева.При этом, благодаря наличию на кронштейне захватов центрирующей призмы,захватно-срезающее устройство располагается на дереве так, что диаметральная плоскость ствола совпадаетс осью клина 18. После надежного закрепления захватно-срезающего устройства на дереве ствол дерева раскалывается клином 18.При срезании деревьев в условияхрубок ухода рычаги 1 располагают выше плоскости среза, так как скол ком.левой части деревьев допускается.При использовании способа для заготовок деловой древесины захватныерычаги 1 размещают в плоскости среза, тем самым ограничивая возможныесколы в комлевой части дерева. блоковыми режущими кромками 20 клина 18 создают напряжения изгиба и растяжения волокон древесины в зоне между захватными рычагами 1 и пнем дерева. Напряженные волокна срезают ножами 10 силового резания, которые приводятся в движение силовым цилиндром 16. Упором для срезания напряженных волокон древесины служат боковые режущие кромки 20. После смыкания ножей 10 клин 18 возвращают в исходное положение, размыкают силовые ножи 10 и выносят дерево для последующего пакетирования,/5 П "Патент", г,ужгород, ул.Проектная, 4 4 Тираж 679 Государственного делам изобретений 5, Москва, Ж, Ра
СмотретьЗаявка
3720502, 04.04.1984
САЛДАЕВ АЛЕКСАНДР МАКАРОВИЧ, ФЕДОРЕНКО ГЕННАДИЙ ИВАНОВИЧ, КЛИМОВ МИХАИЛ ПЕТРОВИЧ
МПК / Метки
МПК: A01G 23/08
Опубликовано: 23.03.1986
Код ссылки
<a href="https://patents.su/6-1219005-sposob-srezaniya-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Способ срезания деревьев</a>
Способ срезания деревьев
Номер патента: 1308264
Опубликовано: 07.05.1987
Автор: Салдаев
МПК: A01G 23/06, A01G 23/08
...силовых ножей 8 с клином 35 в момент их смыкания. Передняя кромка 60 клина 35 выполненана 30 - 40 Х уже, чем его ширина(фкг.8), Такое конструктивное реше"ние обеспечивает минимальные затратыусилия при внедрении клина на начальном участке вдоль его волокдн и припоследующем его повороте на 903 1308Устройство для срезания деревьев рычагом манипулятора 27 лесозаготовительной машины подводят к среэаемому дереву. Силовыми цилиндрами 21 рычага 13 наведения поворачивают устрой 5 ство для срезания так, чтобы не повредить кору рядом стоящих стволов. Крайние положения рычага 13 наведения по отношению к,рычагу 27 наведения показаны на фиг,2, Это прежде 10 всего необходимо при проведении санитарных рубок ухода в рядовых и естественных...
