Способ срезания деревьев

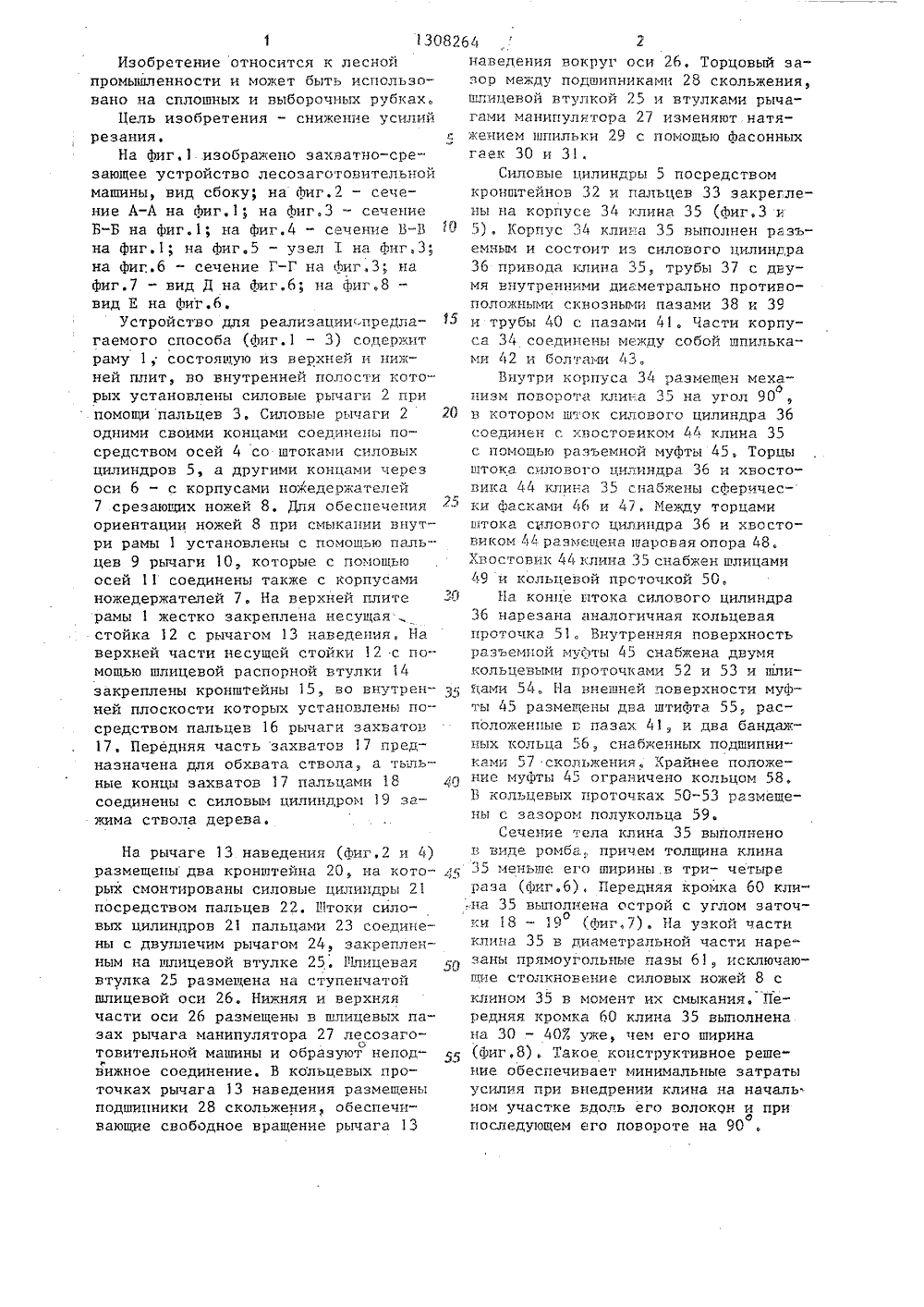

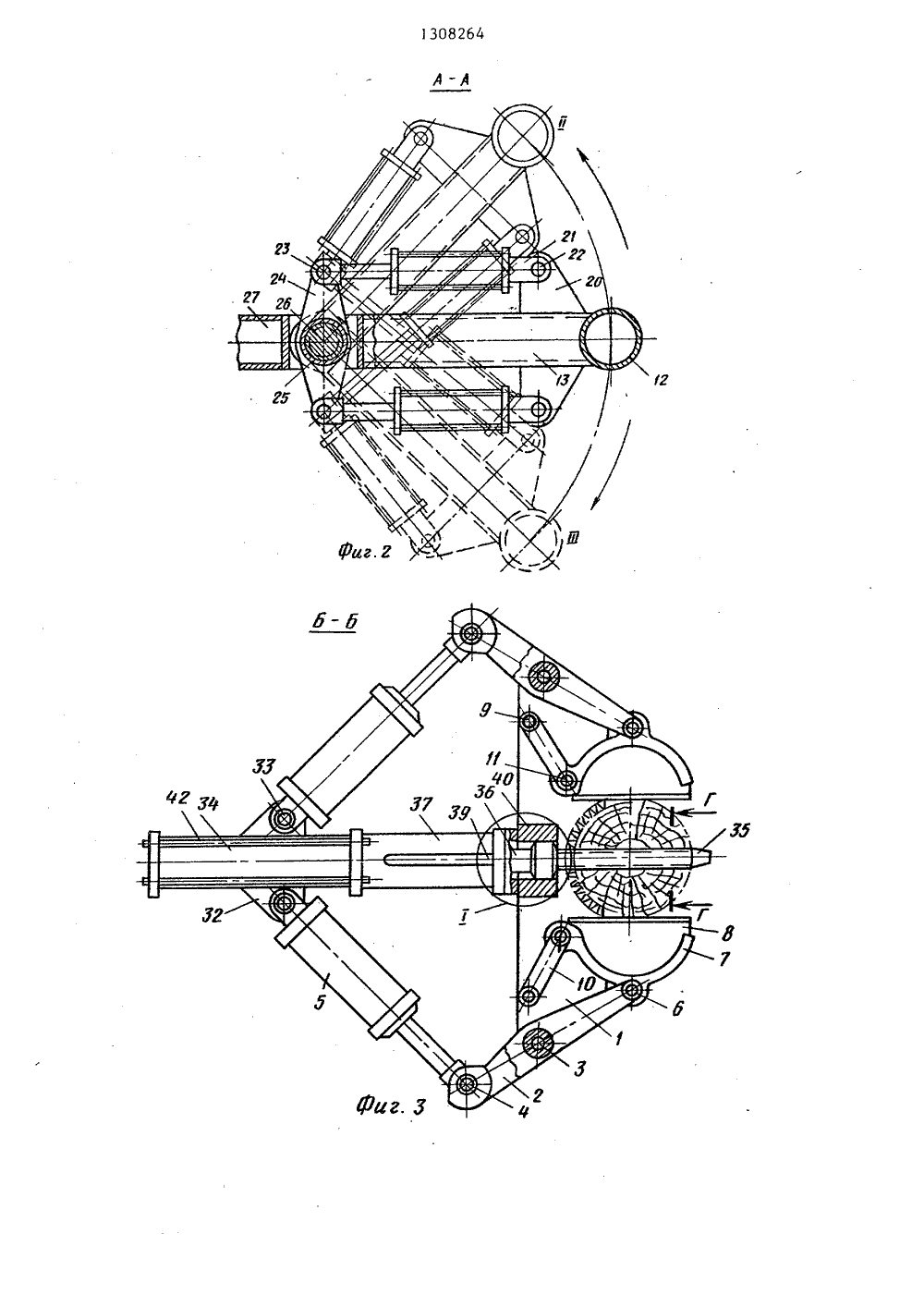

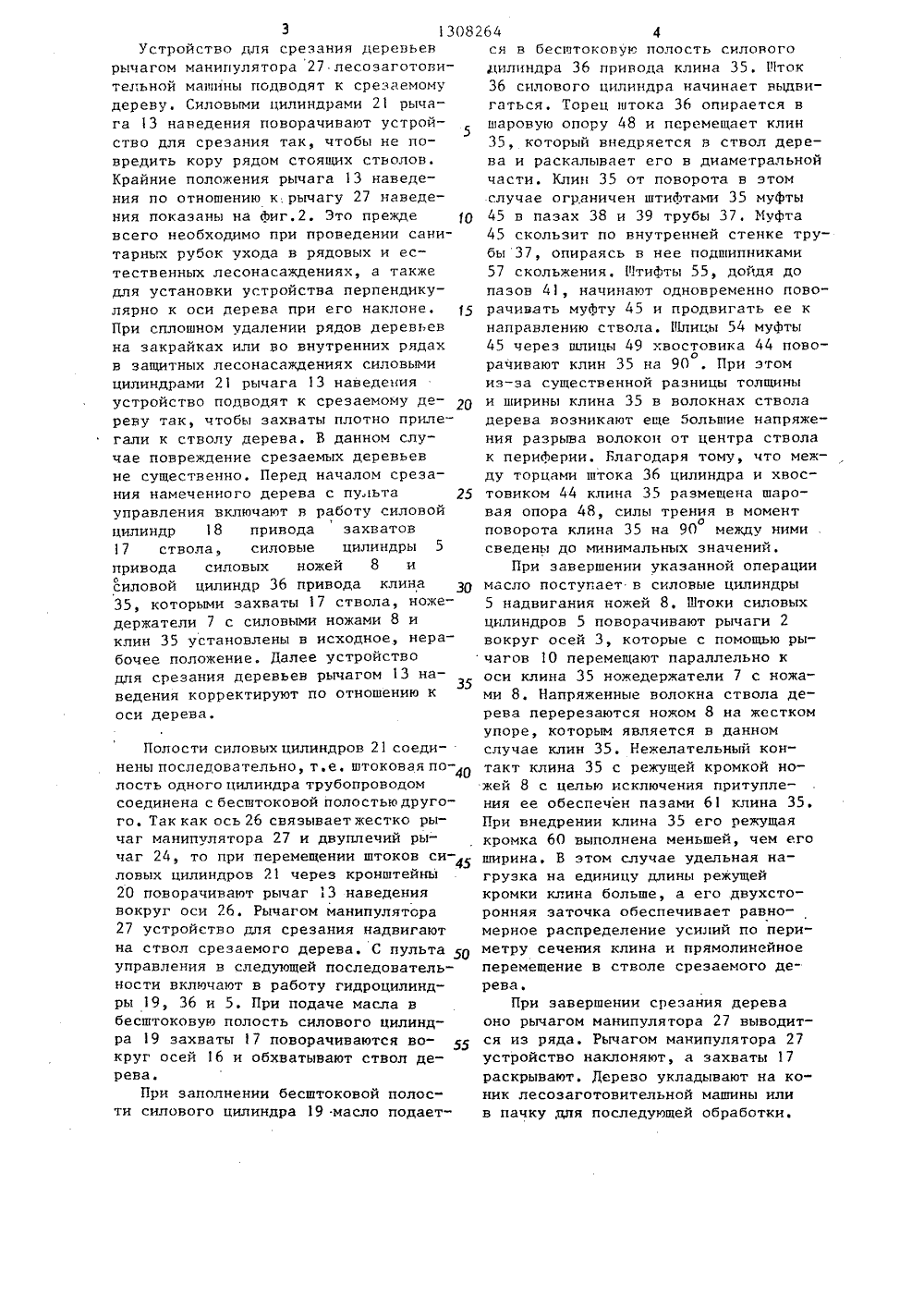

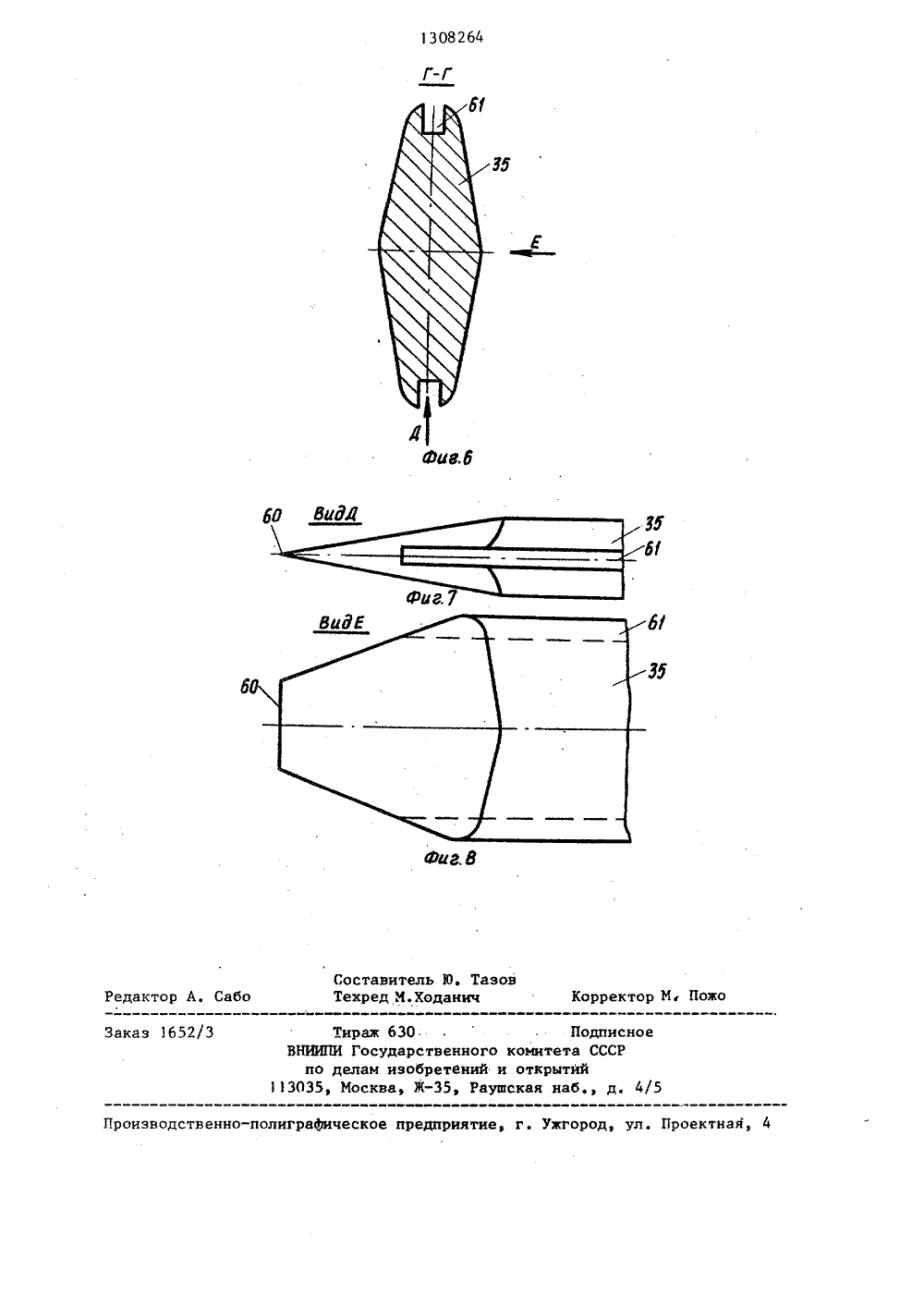

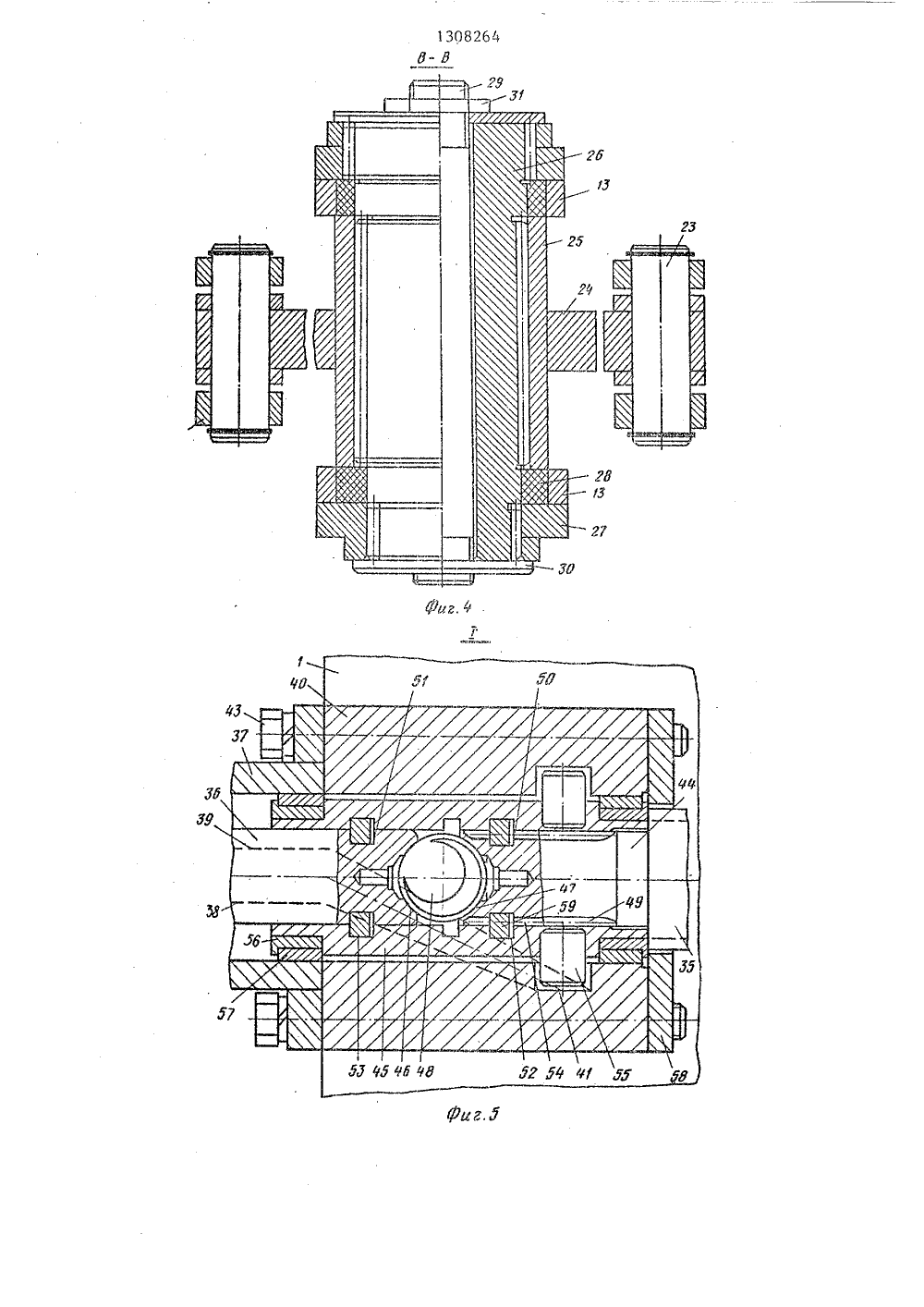

(51) 4 С 23 08 23 0 ИСАНИЕ ИЗОБРЕТЕ 8;8)видетельство СССР01 С 23/08, 1982,детельство СССР01 6 23/08, 1984. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(54) СПОСОБ СРЕЗАНИЯ ДЕРЕВЬЕВ(57) Изобретение относится к леснойпромышленности. Цель изобретения - снижение усилий резания, На дерево наводят захватно-срезающее устройство, захватывают дерево, внедряют клин в диаметральную часть дерева вдоль волоокон, поворачивают его на 90 и срезают путем сведения ножей. При внедрении в дерево клина, ширина которого в 3-4 раза больше его толщины, происходит раскалывание дерева вдоль волокон. При последующем повороте клинаона 90 в древесине возникают еще большие напряжения разрыва волокон, что обеспечивает их последующее перерезание силовыми ножами захватно-срезающего устройства. 8 ил.гаек 30 и 31. 10 15 20 0 3,3 0 50 Изобретение относится к леснойпромышленности и может быть использовано на сплошных и выборочных рубках.Цель изобретения - снижение усилийрезания.На фиг,1 изображено захватно-срезающее устройство лесозаготовительноймашины, вид сбоку; на фиг.2 - сечение А-А на фиг.1; на фиг.З - сечениеБ-Б на фиг.1; на фиг.4 - сечение В-Вна фиг.1; на фиг.5 - узел Т на фиг 3",на фиг,.б - сечение Г-Г на фиг,З; нафиг.7 - вид Д на фиг.б; на фиг,8 -вид Е на фиг,б,Устройство для реализации предлагаемого способа (фиг.1 - 3) содержитраму 1, состоящую из верхней и нижней плит, во внутренней полости которых установлены силовые рычаги 2 припомощи пальцев 3. Силовые рычаги 2одними своими концами соединены посредством осей 4 со штоками силовыхцилиндров 5, а другими концами черезоси 6 - с корпусами ножедержателей7 срезающих ножей 8, Для обеспеченияориентации ножей 8 при смыкании внутри рамы 1 установлены с псмошью пальцев 9 рычаги 10, которые с помощьюосей 11 соединены также с корпусаминожедержателей 7. На верхней плитерамы 1 жестко закреплена несущаястойка 12 с рычагом 13 наведения. Наверхней части несущей стойки 12 с помощью шлицевой распсрной втулки 14закреплены кронштейны 15, во внутренней плоскости которых установлены посредством пальцев 16 рычаги захватов17, Передняя часть захватов 17 предназначена для обхвата ствола, а тыльные концы захватов 17 пальцами 18соединены с силовым цилиндром 19 зажима ствола дерева. На рычаге 13 наведения (фиг,2 и 4) размещены два кронштейна 20, на которых смонтированы силовые цилиндры 21 посредством пальцев 22. Штоки силовых цилиндров 21 пальцами 23 соединены с двуплечим рычагом 24, закреплен - ным на шлицевой втулке 25. Илицевая втулка 25 размещена на ступенчатой шлицевой оси 26, Нижняя и верхняя части оси 26 размещены в шлицевых пазах рычага манипулятора 27 лесозагоО товительной машины и образуют неподвижное соединение, В кольцевых проточках рычага 13 наведения размещены подшипники 28 скольжения, обеспечивающие свободное вращение рычага 13 наведения вокруг оск 26. Торцовый зазор между подшипниками 28 скольжения,шлицевой втулкой 25 и втулками рычагами манипулятора 27 изменяют натяжением шпильки 29 с помощью фасонных Силовые цилиндры 5 посредством кронштейнов 32 и пальцев 33 закреглены на корпусе 34 клина 35 (фиг,З и 5), Корпус 34 клина 35 выполнен разъемным и состоит из силового цилиндра 36 привода клина 35, трубы 37 с двумя внутренними диаметрально протквополсжнымк сквозными пазами 38 и 39 и трубы 40 с пазами 41. Части корпуса 34 соединены между собой шпильками 42 и болтами 43,Внутри корпуса 34 размешен механизм поворота клина 35 на угол 90 в котором ш:.ок силового цилиндра 36 соединен с хвостсвиксм 44 клина 35 с помощью разъемной муфты 45, Торцы штока силсвогс цилиндра Зб и хвостовика 44 клина 35 снабжены сферичес- кк фасками 46 и 47. Иежду торцами штока силсвсгс цилиндра Зб и хвостовиком 44 размещена шаровая опора 48. Хвсстсвик 44 клина 35 снабжен шпицами 49 и кольцевой проточкой 50.На конце штока силового цилиндра Зб нарезана аналогичная кольцевая проточка 51. Внутренняя поверхность разъемной муфты 45 снабжена двумя кольцевыми проточками 52 и 53 и шлицами 54. На внешней поверхности муфты 45 размещены два штифта 55,. расположенпые и пазах: 41, и два бандажных кольца 56, снабженных подшипниками 57 скольжения. Крайнее положение муфты 45 ограничено кольцом 58. В кольцевых проточках 50-53 размещены с зазором полукольца 59.Сечение тела клина 35 выполнено в виде ромба причем толщина клина 35 мдньше его ширины.в три- четыре раза (фиг.б), Передняя кромка 60 клина 35 выполнена острой с углом заточки 18 - 19 (фиг,7), На узкой частиоклина 35 в диаметральной части нарезаны прямоугольные пазы 61, исключающие столкновение силовых ножей 8 с клином 35 в момент их смыкания. Передняя кромка 60 клина 35 выполненана 30 - 40 Х уже, чем его ширина(фкг.8), Такое конструктивное реше"ние обеспечивает минимальные затратыусилия при внедрении клина на начальном участке вдоль его волокдн и припоследующем его повороте на 903 1308Устройство для срезания деревьев рычагом манипулятора 27 лесозаготовительной машины подводят к среэаемому дереву. Силовыми цилиндрами 21 рычага 13 наведения поворачивают устрой 5 ство для срезания так, чтобы не повредить кору рядом стоящих стволов. Крайние положения рычага 13 наведения по отношению к,рычагу 27 наведения показаны на фиг,2, Это прежде 10 всего необходимо при проведении санитарных рубок ухода в рядовых и естественных лесонасаждениях, а также для установки устройства перпендикулярно к оси дерева при его наклоне. При сплошном удалении рядов деревьев на закрайках или во внутренних рядах в защитных лесонасаждениях силовыми цилиндрами 21 рычага 13 наведения устройство подводят к срезаемому дереву так, чтобы захваты плотно прилегали к стволу дерева. В данном случае повреждение срезаемых деревьев не существенно, Перед началом срезания намеченного дерева с пу.1 ьта управления включают в работу силовой цилиндр 18 привода захватов 17 ствола, силовые цилиндры 5 привода силовых ножей 8 и силовой цилиндр 36 привода клина 35, которыми захваты 17 ствола, ноже- держатели 7 с силовыми ножами 8 и клин 35 установлены в исходное, нерабочее положение. Далее устройство для срезания деревьев рычагом 13 на 35 ведения корректируют по отношению к оси дерева. Полости силовых цилиндров 21 соединены последовательно, т.е. штоковая полость одного цилиндра трубопроводом соединена с бесштоковой полостью другого. Так как ось 26 связываетжестко рычаг манипулятора 27 и двуплечий рычаг 24, то при перемещении штоков силовых цилиндров 21 через кронштейны 20 поворачивают рычаг 13 наведения вокруг оси 26. Рычагом манипулятора 27 устройство для срезания надвигают на ствол срезаемого дерева. С пульта 50 управления в следующей последовательности включают в работу гидроцилиндры 19, 36 и 5. При подаче масла в бесштоковуи полость силового цилиндра 19 захваты 17 поворачиваются вокруг осей 16 и обхватывают ствол дерева.При заполнении бесштоковой полости силового цилиндра 19 масло подает 264 4ся в бесштоковуи полость силового цилиндра 36 привода клина 35. 111 так 36 силового цилиндра начинает выдвигаться. Торец штока 36 опирается в шаровую опору 48 и перемещает клин 35, который внедряется и ствол дерева и раскалывает его в диаметральной части. Клин 35 от поворота в этом случае ограничен штифтами 35 муфты 45 в пазах 38 и 39 трубы 37, Г 1 уфта 45 скользит по внутренней стенке трубы 37, опираясь в нее подшипниками 57 скольжения. Штифты 55, дойдя до пазов 41, начинают одновременно поворачивать муфту 45 и продвигать ее к направлению ствола. Шлицы 54 муфты 45 через шлицы 49 хвостовика 44 повоОрачивают клин 35 на 90 . При этом из-за существенной разницы толщины и ширины клина 35 в волокнах ствола дерева возникаит еще большие напряжения разрыва волокон от центра ствола к периферии. Благодаря тому, что между торцами штока 36 цилиндра и хвостовиком 44 клина 35 размещена шаровая опора 48, силы трения в моментоповорота клина 35 на 90 между ними сведены до минимальных значений.При завершении указанной операции масло поступает в силовые цилиндры 5 надвигания ножей 8, Штоки силовых цилиндров 5 поворачивают рычаги 2 вокруг осей 3, которые с помощью рычагов 10 перемещают параллельно к оси клина 35 ножедержатели 7 с ножами 8. Напряженные волокна ствола дерева перерезаются ножом 8 на жестком упоре, которым является в данном случае клин 35. Нежелательный контакт клина 35 с режущей кромкой ножей 8 с целью исключения притупления ее обеспечен пазами 61 клина 35. При внедрении клина 35 его режущая кромка 60 выполнена меньшей, чем его ширина, В этом случае удельная нагрузка на единицу длины режущей кромки клина больше, а его двухсторонняя заточка обеспечивает равномерное распределение усилий по периметру сечения клина и прямолинейное перемещение в стволе срезаемого дерева.При завершении срезания дерева оно рычагом манипулятора 27 выводится из ряда. Рычагом манипулятора 27 устройство наклоняют, а захваты 17 раскрывают. Дерево укладывают на коник лесозаготовительной машины или в пачку для последующей обработки.6изобретения Способ срезания деревьев, включающий наведение на дерево захватно-срезающего устройства, захват дерева внедрение клина в диаметральную часть дерева вдоль волокон и последующее срезание, о т л и ч а ю щ и й с я тем, что, с целью снижения усилий резания, клин перед срезанием поворачивают вокруг его продольной оси на 90 5 1308264Снижение усилия резания достига- Ф о р м у л а ется за счет уменьшения прочности волокон древесины при их растяжениипутем внедрения клина в диаметральную часть ствола узкой стороной и после 5 дующей ротацией клина на 90 широкой стороны и резание напряженных волокон смыкающимися ножами.Создание напряженных волокон отцентра ствола до периферийных точек 10 позволяет увеличить диапазон срезаемых деревьев до 45 - 50 см./5 жгород, ул, П тная венно-полиграфическое предприятие Произв тираж 630,ВНИИПИ Государстве по делам изобрет 3035, Москва, ЖПодписиого комитета СССРий и открытийРаушская наб д,
