Головка к экструдеру для изготов-ления трубчатых изделий из полимерныхматериалов

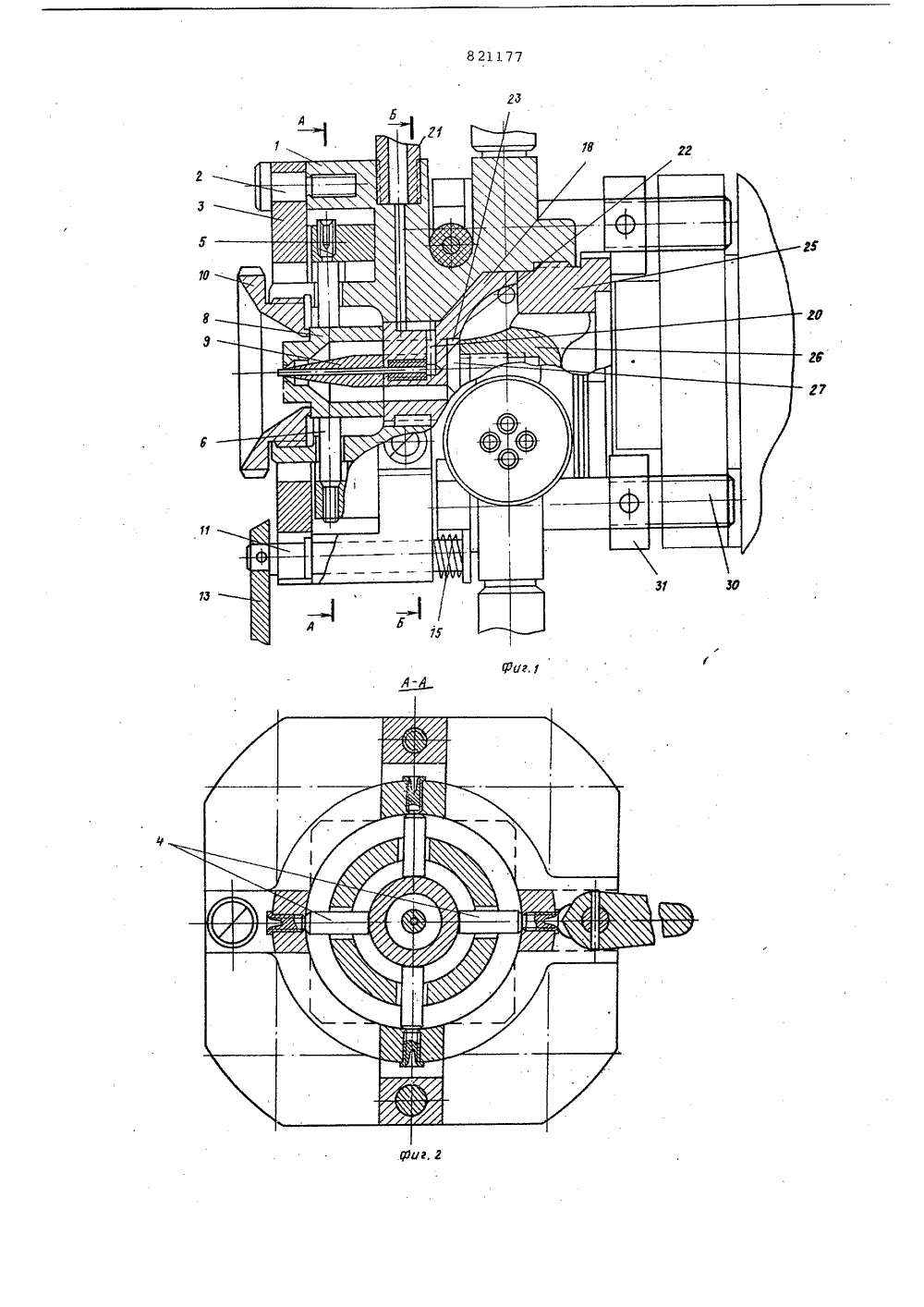

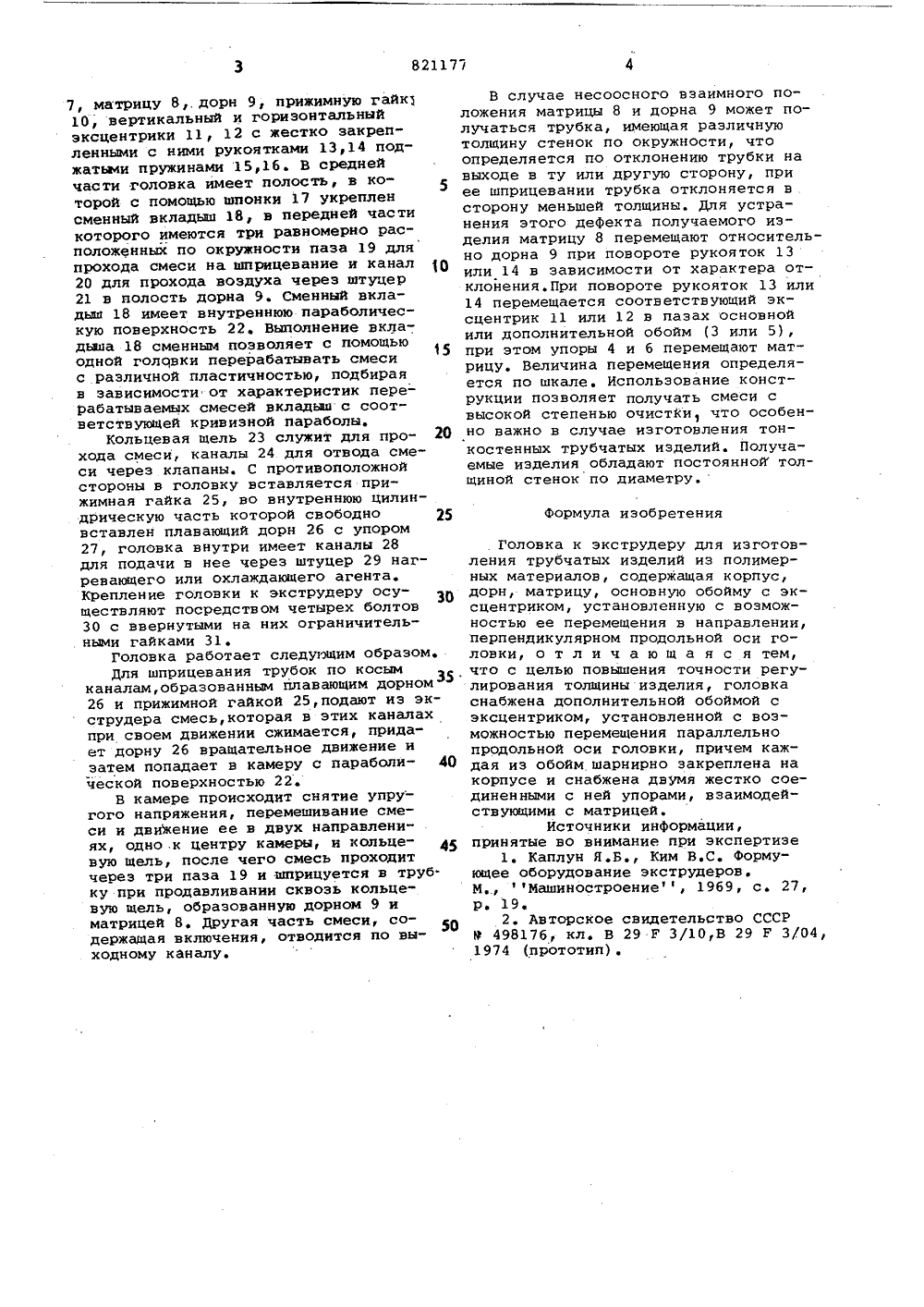

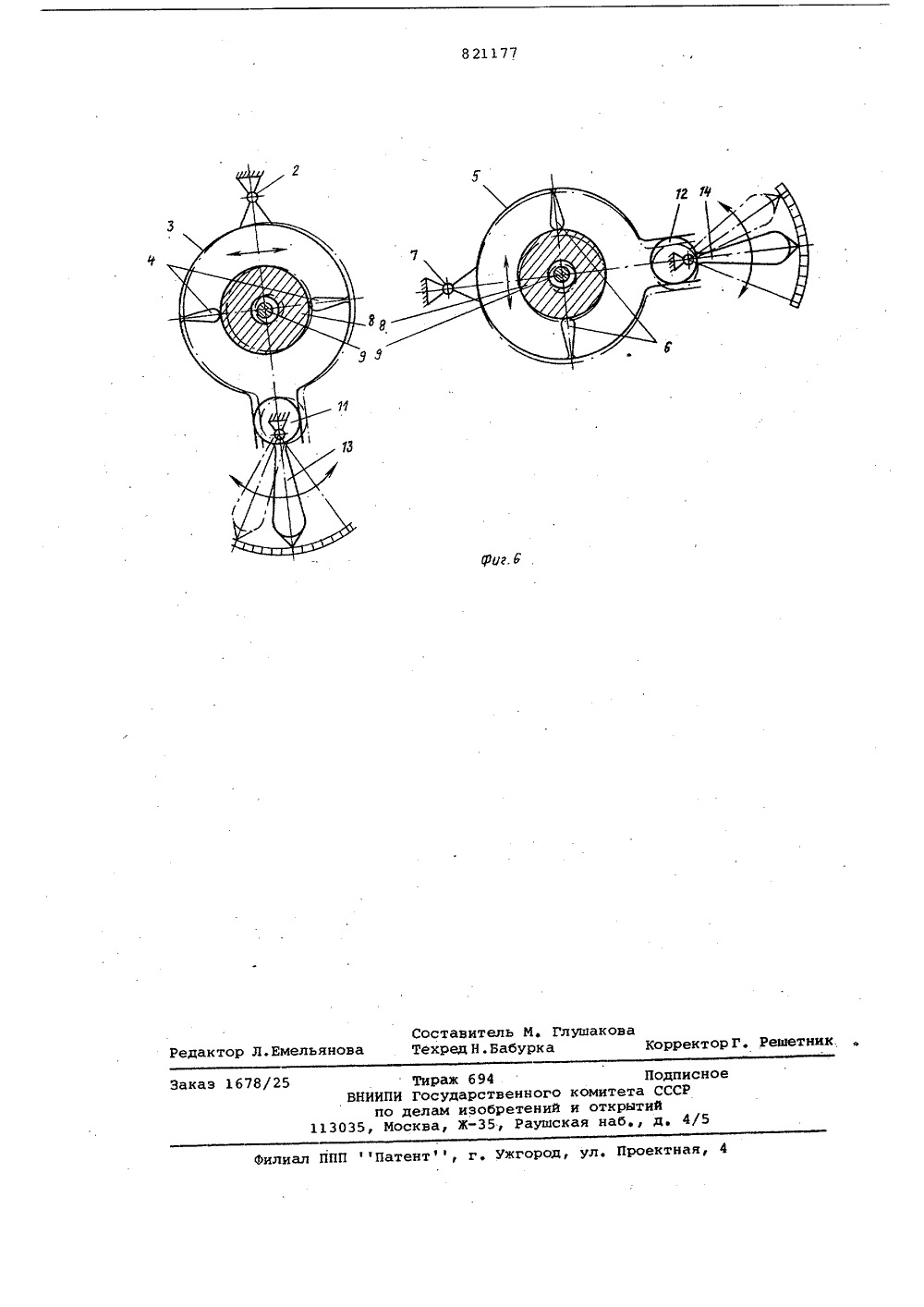

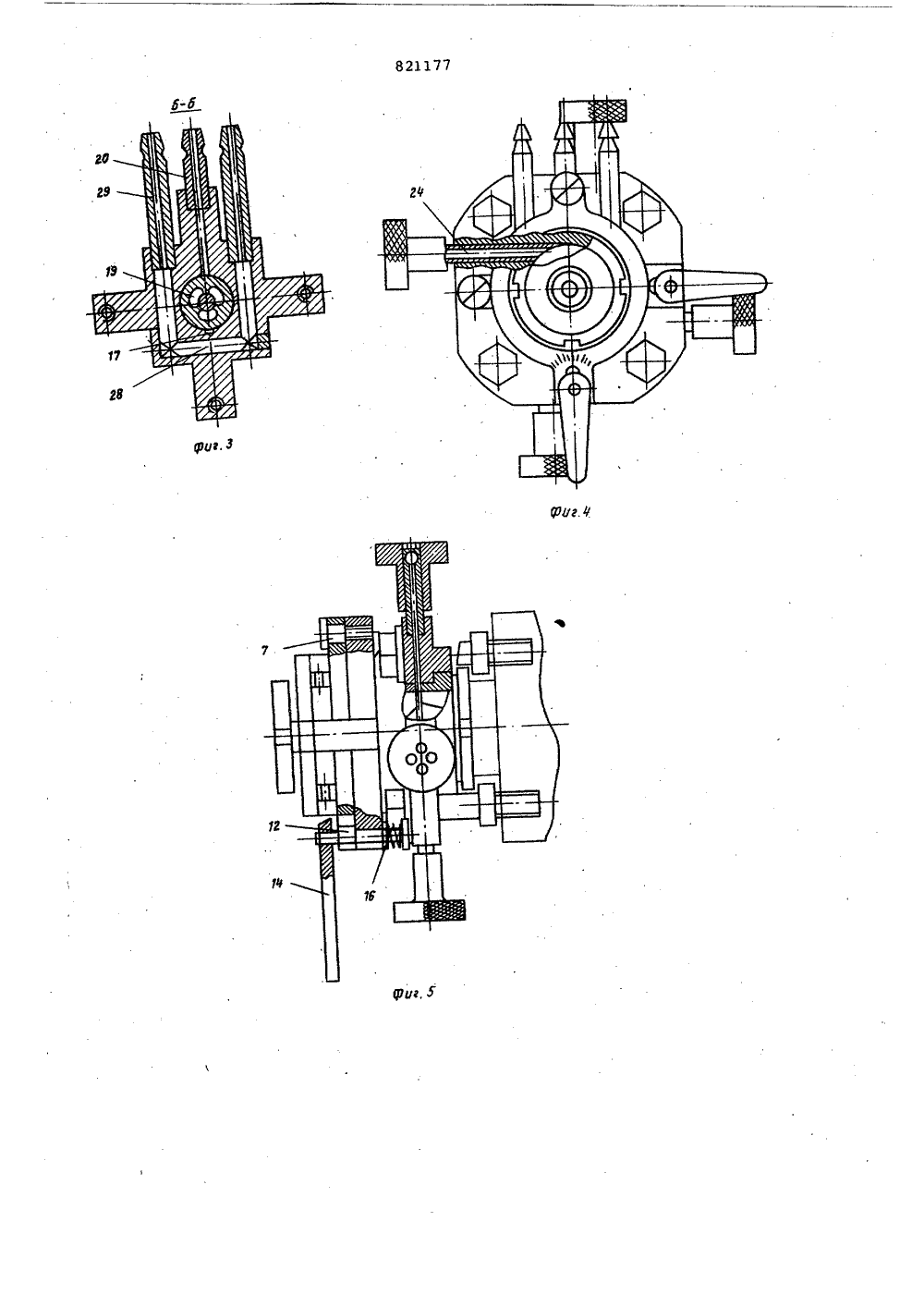

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 821177(51) М. Кл.з В 29 Г 3/04 с присоединением заявки Мо Государственный комитет СССР но делам изобретений и открытий(54) ГОЛОВКА К ЭКСТРУДЕРУ ДЛЯ ИЗГОТОВЛЕНИЯ ТРУБЧАТЫХ ИЗДЕЛИЙ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ Изобретение относится к области обработки полимерных материалов и может быть использовано для изготовления экструзией трубчатых изделий из полимерных материалов.Известна головка к экструдеру для изготовления трубчатых изделий из полимерных материалов, содержащая корпус, дорн, матрицу, регулировочныеболты 11Недостатком головки является раз.нотолщинность получаемых изделий.Известна головка к экструдеру для изготовления трубчатых. изделий из полимерных материалов, содержащая 15 корпус, дорн, матрицу, обойму с эксцентриком, установленную с возможностью ее перемещения в направлении перпендикулярном продольной оси головки (2). Указанная головка является 20 ближайшей по технической сущности к изобретению.Недостатком головки является невысокая точность регулирования толщины изделия.Целью изобретения является повышение точности регулирования толщины изделияПоставленная цель достигается тем, что головка к экструдеру для изготов" 30 ления трубчатых изделий из полимерных материалов, содержащая корпус, дорн, матрицу, обойму с эксцентриком, установленную с возможностью ее.перемещения в направлении, перпендикулярном продольной оси головки, согласно изобретению головка снабжена дополнительной обоймой с эксцентриком, установленной с возможностью перемещения параллельно продольной оси головки, причем каждая из обойм шарнирно закреплена на корпусе и снабжена двумя жестко соединенными с ней упорами, взаимодействукщимис матрицейНа фиг, 1 изображен общий вид головки; на фиг. 2 - разрез по А-А; на фиг. 3 - разрез по Б-Б; на Фиг.4 - внд сверху на головку; на Фиг.5 - вид сбоку; на Фиг. 6 - кинемати" ческая схема перемещения матрицы,Головка содержит корпус 1, в передней части которого при помощи винта 2 крепится шарнирно основная обойма 3 с двумя жестко закрепленными в средней части упорами 4, дополнитель" ную обойму 5 с двумя жестко закрепленными в средней части упорами б, дополнительная обойма 5 шарнирно крепится к корпусу 1 при,помощи винтаматрицУ 8 дорн 9, прижимную гайк 10 вертикальный и горизонтальныйРэксцентрики 11, 12 с жестко закрепленными с ними рукоятками 13,14 поджатыми пружинами 15,16. В средней части головка имеет полость, в которой с помощью шпонки 17 укреплен сменный вкладыш 18, в передней части которого имеются три равномерно расположенных но окружности паза 19 для прохода смеси на шприцевание и канал 20 для прохода воздуха через штуцер 21 в полость дорна 9. Сменный вкладыш 18 имеет внутреннюю параболическую поверхность 22Выполнение вкладыша 18 сменным позволяет с помощью одной головки перерабатывать смеси с различной пластичностью, подбирая в зависимости от характеристик перерабатываемых смесей вкладьая с соответствующей кривизной параболы,Кольцевая щель 23 служит для про хода смеси, каналы 24 для отвода смеси через клапаны. С противоположной стороны в головку вставляется прижимная гайка 25, во внутреннюю цилиндрическую часть которой свободно 25 вставлен плавающий дорн 26 с упором 27, головка внутри имеет каналы 28 для подачи в нее через штуцер 29 нагревающего или охлаждающего агента. Крепление головки к экструдеру осуществляют посредством четырех болтов 30 с ввернутыми на них ограничительными гайками 31.Головка работает следующим образом.Для шприцевания трубок по косым каналам, образованным плавающим дорном 26 и прижимной гайкой 25,подают из экструдера смесь, которая в этих каналах при своем движении сжимается, придает дорну 26 вращательное движение и затем попадает в камеру с параболи ческой поверхностью 22.В камере происходит снятие упругого напряжения, перемешивание смеси и движение ее в двух направлениях, одно .к центру камеры, и кольцевую щель, после чего смесь проходит через три паза 19 и шприцуется в труб. ку при продавливании сквозь кольцевую щель, образованную дорном 9 и матрицей 8. Другая часть смеси, со-держащая включения, отводится по выходному каналу. В случае несоосного взаимного положения матрицы 8 и дорна 9 может получаться трубка, имеющая различную толщину стенок по окружности, что определяется по отклонению трубки на выходе в ту или другую сторону, при ее шприцевании трубка отклоняется в сторону меньшей толщины. Для устранения этого дефекта получаемого изделия матрицу 8 перемещают относительно дорна 9 при повороте рукояток 13 или 14 в зависимости от характера отклонения.При повороте рукояток 13 или 14 перемещается соответствующий эксцентрик 11 или 12 в пазах основной или дополнительной обойм (3 или 5), при этом упоры 4 и 6 перемещают матрицу. Величина перемещения определяется по шкале. Использование конструкции позволяет получать смеси с высокой степенью очистки что особенно важно в случае изготовления тонкостенных трубчатых изделий. Получаемые изделия обладают постоянной толшиной стенок по диаметру.Формула изобретенияГоловка к экструдеру для изготовления трубчатых изделий из полимерных материалов, содержащая корпус,дорн, матрицу, основную обойму с эксцентриком, установленную с возможностью ее перемещения в направлении,перпендикулярном продольной оси головки, о т л и ч а ю щ а я с я тем,что с целью повышения точности регулирования толщины изделия, головкаснабжена дополнительной обоймой сэксцентриком, установленной с возможностью перемещения параллельнопродольной оси головки, причем каждая из обойм шарнирно закреплена накорпусе и снабжена двумя жестко соединенными с ней упорами, взаимодействующими с матрицей.Источники информации,принятые во внимание при экспертизе1. Каплун Я.Б., Ким В.С. Формующее оборудование экструдеров.М., Машиностроение, 1969, с. 27,р, 192. Авторское свидетельство СССРВ 498176, кл, В 29 Г 3/10,В 29 Р 3/04,1974 (прототип).8 21177 Состави ТЕхред Н ель М. Глушаков абурка тор Л,Емельяно КорректорГ. Решетни Заказ 1678/25 1303 иал ППП Патент, г, Ужгород, ул. Проектная, 4 Тираж 694 ИИПИ Государственного ком по делам изобретений и о Москва, Ж, Раушская
