Способ прогнозирования управляющих воздействий в конвертере и устройство для его осуществления

ZIP архив

Текст

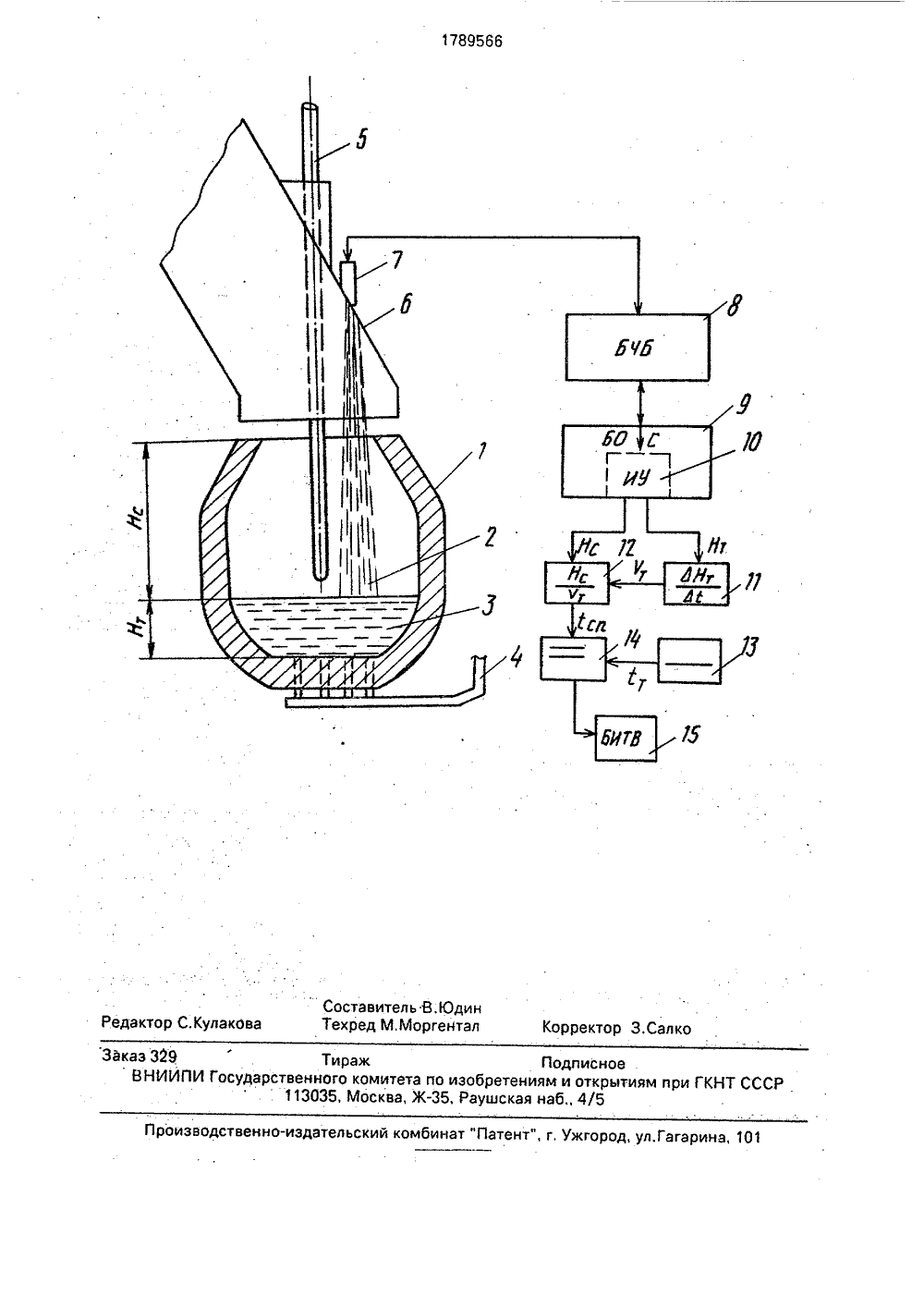

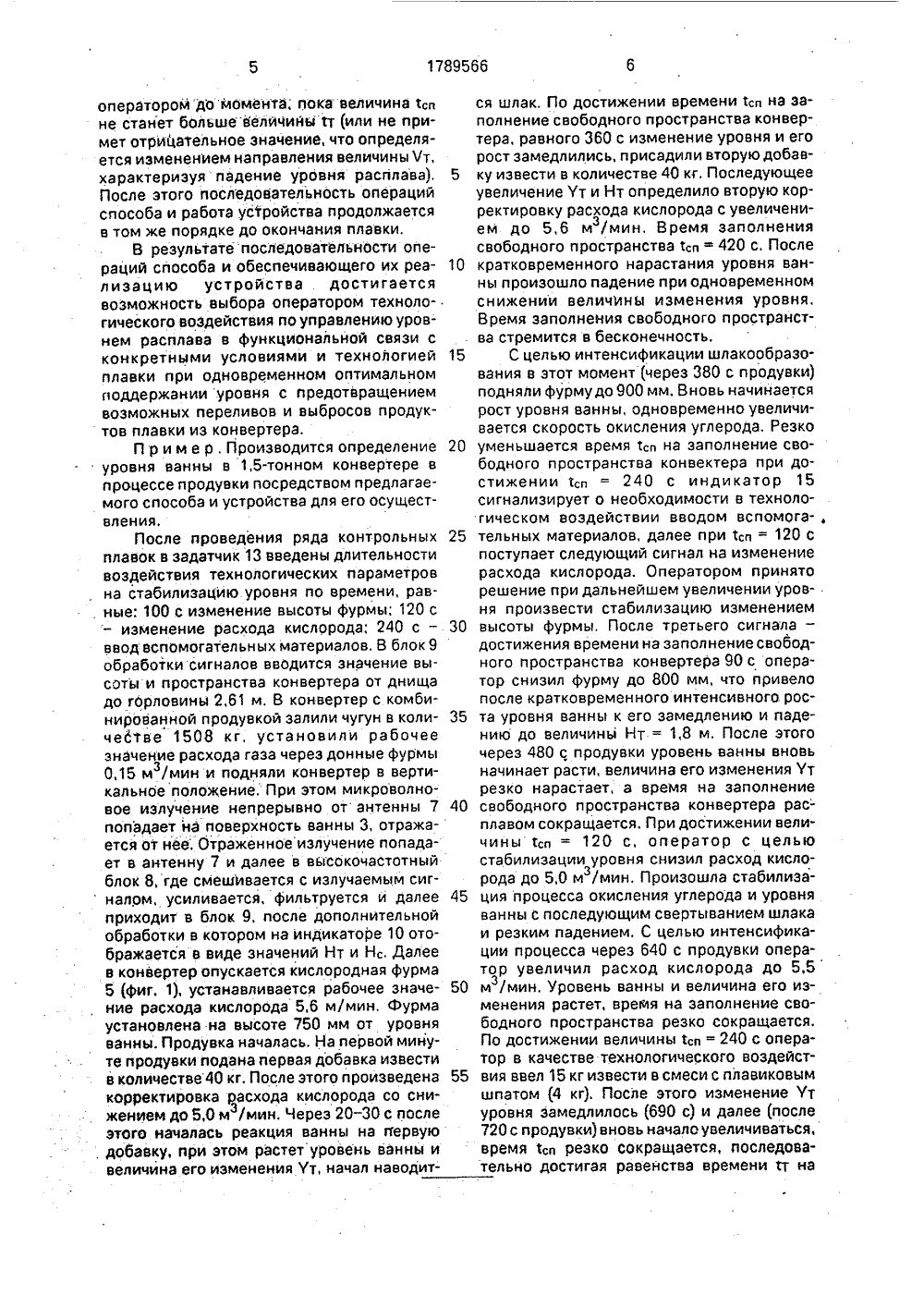

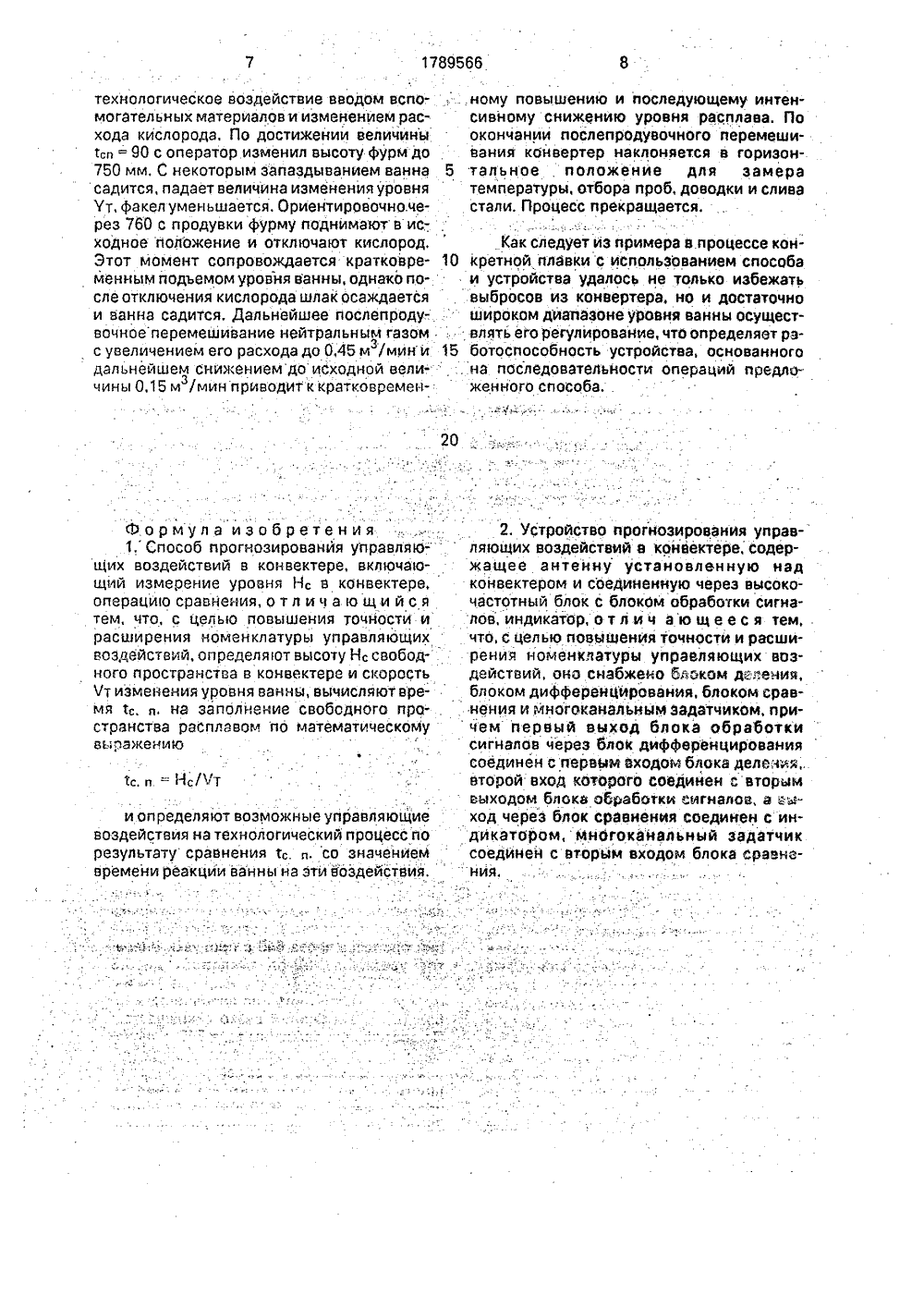

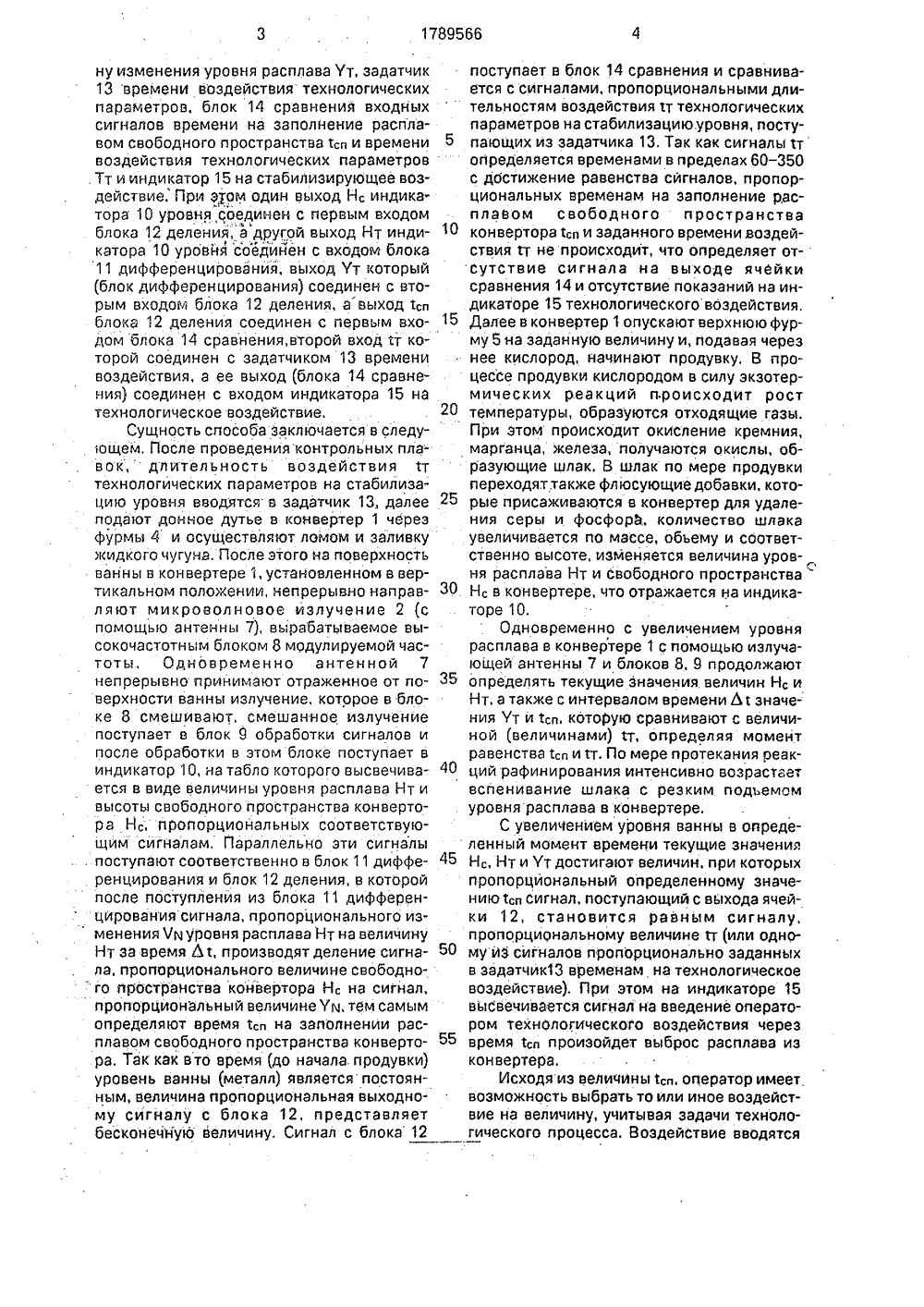

(56) Коба ргиико, О.Н,Кукушвич, ВИЛубеА.В,Потапов, А.Ф,Хасянов и уровня шла- ОВОЛНОВОГО 87,т.83, М кавко уравн 4, с, 1 ВАНИЯ УПРАВ- В КОНВЕРТЕДЛЯ ЕГО ерной метал- производству быть испольГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 182/028.901,93. Бюл. ВЗитут черной металлуФ.Вяткин, В.И,Голов(54) СПОСОБ ПРОГНОЗИРО ЛЯЮЩИХ ВОЗДЕЙСТВИЙ РЕ И УСТРОЙСТВО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится лургии, преимущественно стали в конвертерах, и мож Изобретение относится к чернои металлургии, преимущественно к производству стали в конвертерах, и может быть использовано при производстве и хранении расплавов в других процессах и металлургических емкостях.Цель - повышение и расширение номенклатуры управляющих воздействий,На чертеже представлена схема, поясняющая последовательности операций и устройство для реализации способа,На чертеже приняты следующие обозначения; 1 - ковертер, 2 - направление излучения, 3 - ванна. 4 - донные фурмы, 5 - верхняя фурма, 6 - газоотводящий тракт; 7 - . антенна, 8 - высокочастотный блок, 9 - блок обработки сигналов, 10 - индикатор, 11 зовано при производстве и хранении жидких расплавов в других процессах и агрегатах, Способ заключается в том, что стабилизирующее воздействие осуществляют по достижении равенства времени на заполнение расплавом свободного пространства конвертера и заданного времени воздействия, Причем время на заполнение расплавом свободного пространства конвертера устанавливают по изменению уровня расплава во времени, а устройство для реализации способа дополнительно Включает ячейку дифференцирования входных сигналов уровня расплава по времени, ячейку деления Входных сигналов ВысотысВО- бодного пространства конвертера и изменения уровня расплава, эадатчик времени воздействия технологических параметров, ячейку сравнения и индикатор на стабилизирующее Воздействие, 2 с, и, ф-лы,ил, - блок дифференциирования, 12 - блок деления, 13 - задатчик времени, 14 - блок сравнения, 15 - индикатор,Устройство содержит высокочастотный блок 8 с антенной 7, установленной над конвертером 1 в газоотводящем тракте 6 с направлением 2 микроволнового излучения в полость конвертера 1 параллельно оси верхней фурмы 5, и последовательно соединенный с высокочастотным блоком 8 блок 9 обработки сигналов с индикатором 10 уровня расплава Нт и высоты свободного пространства конвертера Нс, блок 11 дифференцирования входных сигналов уровня Нт расплава Нт по времени, блок 12 деления входных сигналов высоты свободного пространства конвертора Н на величи 1789566ну изменения уровня расплава Ут, задатчик 13 времени воздействия технологических параметров, блок 14 сравнения входных сигналов времени на заполнение расплавом свободного пространства 1 сп и времени 5 воздействия технологических параметров . Тт и индикатор 15 на стабилизирующее воздействие. При этом один выход Н индикатора 10 уровня соединен с первым входом блока 12 деления", а другой выход Нт индикатора 10 уровйя соедийен с входом блока 11 дифференцированйя, выход Ут который (блок дифференцирования) соединен с вторым входом блока 12 деления, авыход тсп блока 12 деления соединен с первым вхо дом блока 14 сравнения, второй вход тт которой соединен с задатчиком 13 времени воздействия, а ее выход (блока 14 сравнения) соединен с входом индикатора 15 на технологическое воздействие. . 20Сущность способа заключается в следующем, После проведения контрольных плавок, длйтельность воздействия тт технологических параметров на стабилизацию уровня вводятся в эадатчик 13 далее 25 подают донное дутье в конвертер 1 через фурмы 4 и осуществляют ломом и заливку жидкого чугуна. После этого на поверхность ванны в конвертере 1, установленном в вертикальном положении, непрерывно направ ляют микроволновое излучение 2 (с помощью антенны 7), вырабатываемое высокочастотным блоком 8 модулируемой частоты, Одновременно антенной 7 непрерывно принимают отраженное от по верхности ванны излучение. которое в блоке 8 смешивают, смешанное излучение поступает в блок 9 обработки сигналов и после обработки в этом блоке поступает в индикатор 10, на табло которого высвечива ется в виде величины уровня расплава Нт и высоты свободного пространства конвертора Нс, пропорциональных соответствующим сигналам, Параллельно эти сигналы . поступают соответственно в блок 11 диффе ренцирования и блок 12 деления, в которой после поступления из блока 11 дифференцирования сигнала, пропорционального из менения Чы уровня расплава Нт на величину Нт за время Ьт, производятделение сигна ла, пропорционального величине свободно го пространства конвертора Н на сигнал, пропорциональный величине Ум, тем самым определяют время 1 п на заполнении расплавом свободного пространства конверто ра, Так как в то время (до начала. продувки) уровень ванны (металл) является постоянным, величина пропорциональная выходному сигналу с блока 12, представляет бесконечнуЮ величину. Сигнал с блока 12 поступает в блок 14 сравнения и сравнивается с сигналами, пропорциональными длительностям воздействия тт технологических параметров на стабилизацию. уровня, поступающих из задатчика 13. Так как сигналы тт определяется временами в пределах 60 - 350 с достижение равенства сигналов. пропорциональных временам на заполнение расплавом свободного пространства конвертора тсп и заданного времени воздействия 1 т не происходит, что определяет отсутствие сигнала на выходе ячейки сравнения 14 и отсутствие показаний на индикаторе 15 технологического воздействия, Далее в конвертер 1 опускают верхнюю фурму 5 на заданную величину и, подавая через нее кислород, начинают продувку. В процессе продувки кислородом в силу экэотермических реакций происходит рост температуры, образуются отходящие газы, При этом происходит окисление кремния, марганца, железа, получаются окислы, образующие шлак, В шлак по мере продувки переходят. также флюсующие добавки, которые присаживаются в конвертер для удаления серы и фосфорЬ., количество шлака увеличивается по массе, обьему и соответственно высоте, изменяется величина уровня расплава Нт и свободного пространстваНс в конвертере, что отражается на индикаторе 10,Одновременно с увеличением уровня расплава в конвертере 1 с помощью излучающей антенны 7 и блоков 8, 9 продолжаютопределять текущие значения величин Нс иНт, а также с интервалом времени Ь 1 значения Ут и тсп, котоРую сравнивают с величиной (величинами) 1 т, определяя момент равенства саад и тт. По мере протекания реакций рафинирования интенсивно возрастает вспенивание шлака с резким подьемом уровня расплава в конвертере.С увеличением уровня ванны в определенный момент времени текущие значения Нс, Нт и Ут достигают величин, при которых пропорциональный определенному значению 1 п сигнал, поступающий с выхода ячейки 12, становится равным сигналу, пропорциональному величине тт (или одному Йэ сигналов пропорционально заданных в задатчик 13 временам на технологическое воздействие). При этом на индикаторе 15 высвечивается сигнал на Введение оператором технологического воздействия через время 1 сп произойдет выброс расплава иэ конвертера.Исходя из величины 1 сп, оператор имеет возможность выбрать то или иное воздействие на величину, учитывая задачи технологического процесса. Воздействие вводятся5 10 15 20 25 30 35 40 45 50 55 оператором до момента; пока величина тсп не станет больше величины ст (или не примет отрицательное значение, что определяется изменением направления величины Нт, характеризуя падение уровня расплава).После этого последовательность операций способа и работа устройства продолжается в том же порядке до окончания плавки.В результате последовательности операций способа и обеспечивающего их реализацию устройства . достигается возможность выбора оператором технологического воЗдействия по управлению уровнем расплава в функциональной связи с конкретными условиями и технологией плавки при одновременном оптимальном поддержании уровня с предотвращением возможных переливов и выбросов продуктов плавки из конвертера.П р и м е р, Производится определение уровня ванны в 1,5-тонном конвертере в процессе продувки посредством предлагаемого способа и устройства для его осуществления,После проведения ряда контрольных плавок в задатчик 13 введены длительности воздействия технологических параметров на стабилизацйю уровня по времени, равные; 100 с изменение высоты фурмы: 120 с - изменение расхода кислорода; 240 с - ввод вспомогательных материалов, В блок 9 обработки сигналов вводится значение высоты и пространства конвертера от днища до горловины 2,61 м. В конвертер с комбинированной продувкой залили чугун в количестве 1508 кг, установили рабочее значение расхода газа через донные фурмы 0,15 мз/мин и подняли конвертер в вертикальное положение. При этом микроволновое излучение непрерывно от антеннь 1 7 попадает на поверхность ванны 3, отражается от нее, Отраженное излучение попадает в антенну 7 и далее в высокочастотный блок 8, где смешивается с излучаемым сигналом, усиливается, фильтруется и далее приходит в блок 9. после дополнительной обработки в котором на индикаторе 10 отображается в виде значений Нт и Нс, Далее в конвертер опускается кислородная фурма 5 (фиг. 1), устанавливается рабочее значение расхода кислорода 5,6 м/мин. Фурма установлена на высоте 750 мм от уровня ванны. Продувка началась, На первой минуте продувки подана первая добавка извести в количестве 40 кг. После этого произведена корректировка расхода кислорода со снижением до 5,0 м /мин, Через 20-30 с после этого началась реакция ванны на первую . добавку, при этом растет уровень ванны и величина его изменения Ут, начал наводится шлак. По достижении времени 1 сп на заполнение свободного пространства конвертера, равного 360 с изменение уровня и его рост замедлились, присадили вторую добавку извести в количестве 40 кг. Последующее увеличение Ут и Нт определило вторую корректировку расхода кислорода с увеличением до 5,6 м /мин. Время заполнения свободного пространства 1 сп = 420 с. После кратковременного нарастания уровня ванны произошло падение при одновременном снижении величины изменения уровня. Время заполнения свободного пространства стремится в бесконечность.С целью интенсификации шлакообразо. вания в этот момент (через 380 с продувки) подняли фурмудо 900 мм, Вновь начийается рост уровня ванны, одновременно увеличивается скорость окисления углерода. Резко уменьшается время ссп на заполнение свободного пространства конвектера при достижении тсп = 240 с индикатор 15 сигнализирует о необходимости в технологическом воздействии вводом вспомога-,тельных материалов, далее при 1 сп = 120 с поступает следующий сигнал на изменение расхода кислорода. Оператором принято решение при дальнейшем увеличении уровня произвести стабилизацию изменением высоты фурмы, После третьего сигнала - достижения времени на заполнение свободного пространства конвертера 90 с оператор снизил фурму до 800 мм, что привело после кратковременного интенсивного роста уровня ванны к его замедлению и падению до величины Нт = 1,8 м. После этого через 480 с продувки уровень ванны вновь начинает расти, величина его изменения Ут резко нарастает, а время на заполнение свободного пространства конвертера расплавом сокращается. При достижении величины тсп = 120 с, оператор с целью стабилизации уровня снизил расход кислорода до 5,0 м /мин, Произошла стабилизация процесса окисления углерода и уровня ванны с последующим свертыванием шлака и резким падением. С целью интенсификации процесса через 640 с продувки оператор увеличил расход кислорода до 5,5м /мин. Уровень ванны и величина его изменения растет, время на заполнение свободного пространства резко сокращается, По достижении величины 1 сп = 240 с оператор в качестве технологического воздействия ввел 15 кг извести в смеси с плавиковым шпатом (4 кг). После этого изменение Утуровня замедлилось (690 с) и далее (после720 с продувки) вновь начало увеличиваться, время 1 сп резко сокращается, последовательно достигая равенства времени т на1789566 технологическое воздействие вводом вспо.-ному повышению и последующему интенмогательных материалов и изменением рас- сивному снижению уровня расплава. По хода кислорода. По достижении величины окончании послепродувочного перемеши 1 с = 90 с оператор изменил высоту фурм до вания конвертер наклоняется в горизон мм, С некоторым запаздыванием ванна 5 тальное положение для замера садится, падает величина изменения уровня температуры, отбора проб, доводки и слива Ут, факел уменьшается, Ориентировочно.че- стали. Процесс прекращается.рез 7 бР с продувки фурму поднимают в ис.- .ходное положение и отключают кислород,Какследуетиз примера в.процессеконЭтот момент сопровождается кратковре кретной плавки с использованием способа менным подъемом уровня ванны, однако по- и устройства удалось не только избежать слеотключения кислородашлакосаждается . выбросов из конвертера, но и достаточно и ванна садится, Дальнейшее послепроду- широком диапазонеуровня ванны осуществочное перемешивание нейтральным газом:. влять его регулирование, что определяет рэс увеличением его расхода до 0;45 м /мини 15 ботоспособность устройства, основанногоздальнейшем снижением до исходной вели-на последовательности операций предлоцины 0,15 м /мин приводит к кратковремен- женного способа 20 тс, и = НсИт и определяют возможные управляющие воздействия на технологический процесс по результату сравнения тс. и, со значенйем времени реакции ванны на эти йоздействйя,Формула изобретения 1, Способ прогнозирования управляющих воздействий в конвектере, включающий измерение уровня Нс в конвектере, операцию сравнения, о т л и ч а ю щ и й с я тем, что, с целью повышения точностй и расширения номенклатуры управляющих воздействий, определяют высоту Нс свободного пространства в конвектере и скорость Чт изменения уровня ванны, вычисляют время тс, и, на заполнение свободного пространства расплавом по математическому выражению 2. Устройство прогнозирования управляющих воздействий а койаектере, содержащее антенну установленную над конвектером и соединенную через высокочастотный блок с блоком обработки сигналов, индикатор, отлич а ющеес я тем, . что, с целью повыщенйя точности и расширения номенклатуры управляющих воздействий, оно снабжено блоком деления, блоком диФференцирования, блоком сравнения и многоканальным задатчиком, причем первый выход блока обработки сигналов через блок дифференцирования соединен с первым входом блока деления,. второй вход которого соединен с вторым выходом блока обработки сигналов, а выход через блок сравнения соединен с индикатором, Многоканальный задатчик соединен с вторым входом блока сравне1789566 Составитель В.Юдин Техред М,Моргентал Редактор С. Кулакова орре лко оизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гага 01 каз 329 Тираж Подписное . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5
