Дифференциальный трансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1737532
Авторы: Литвиненко, Сижук
Текст

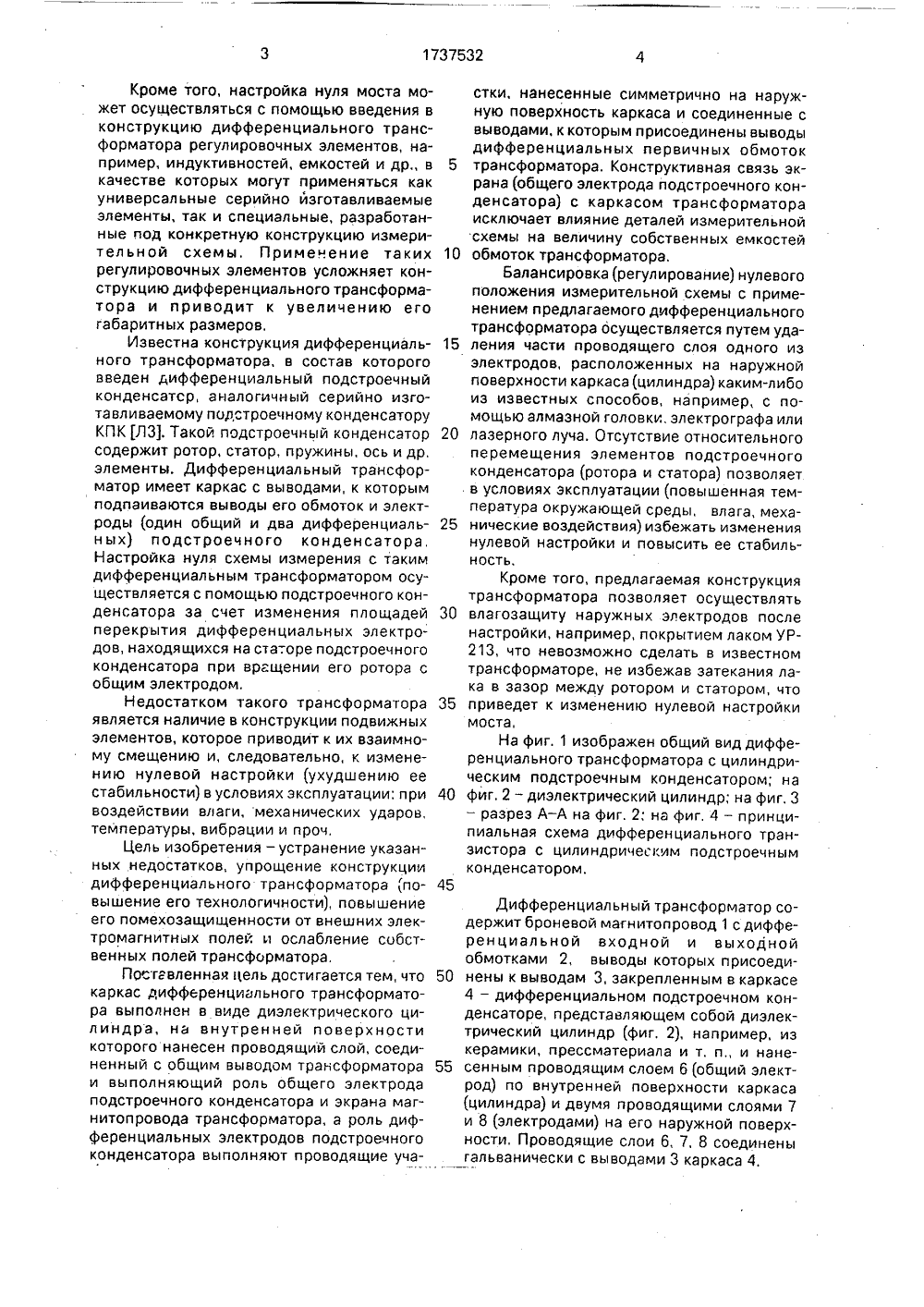

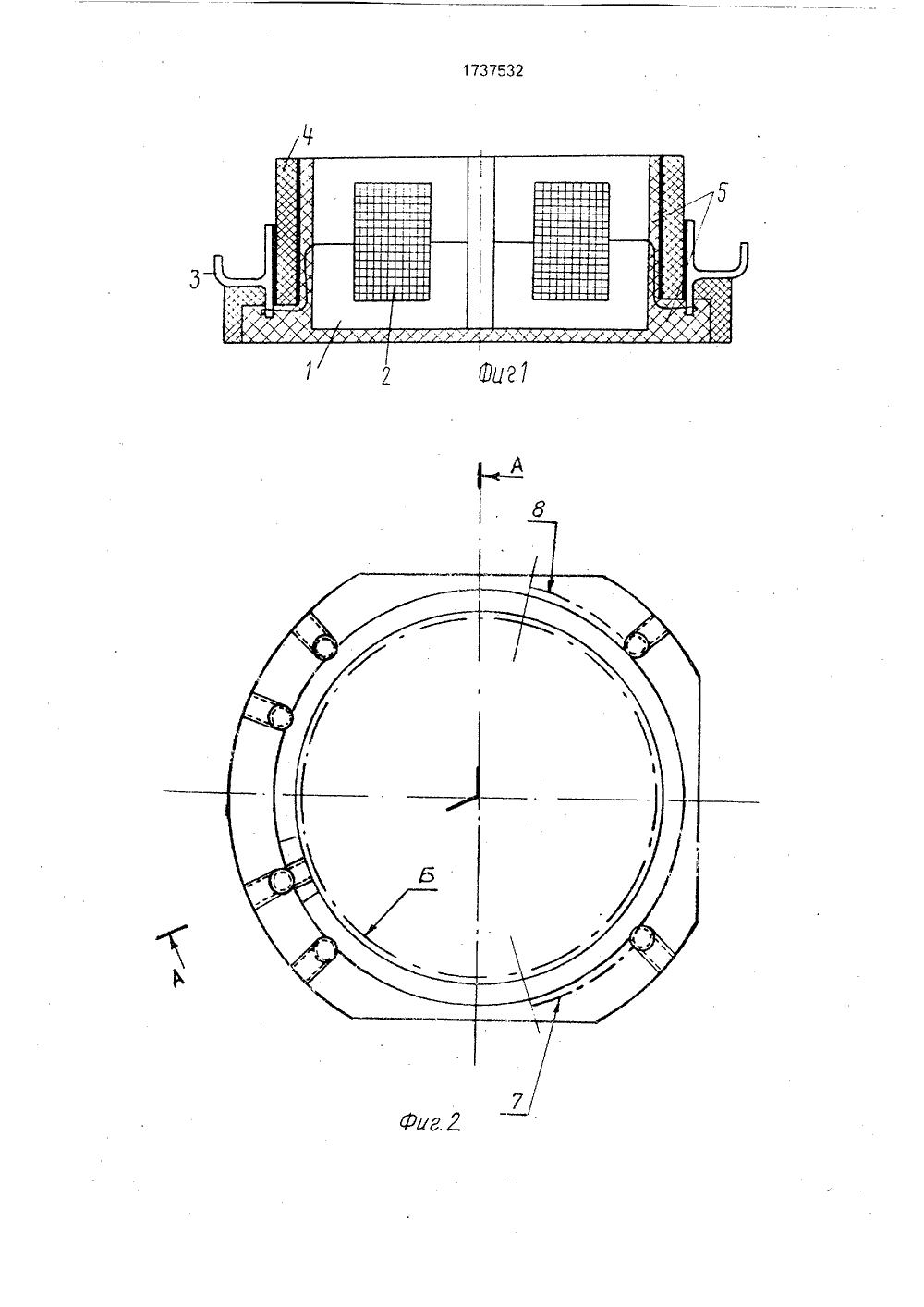

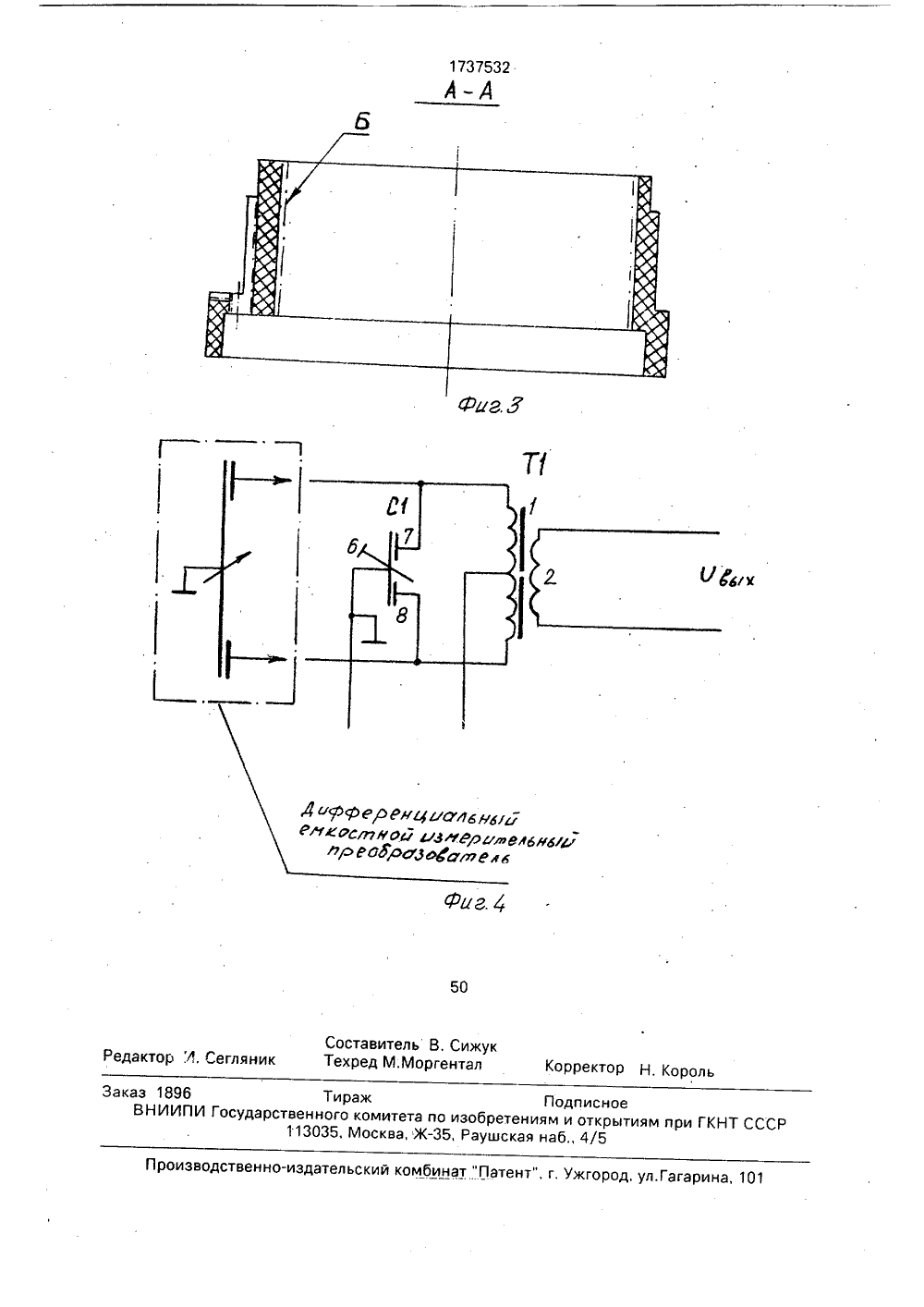

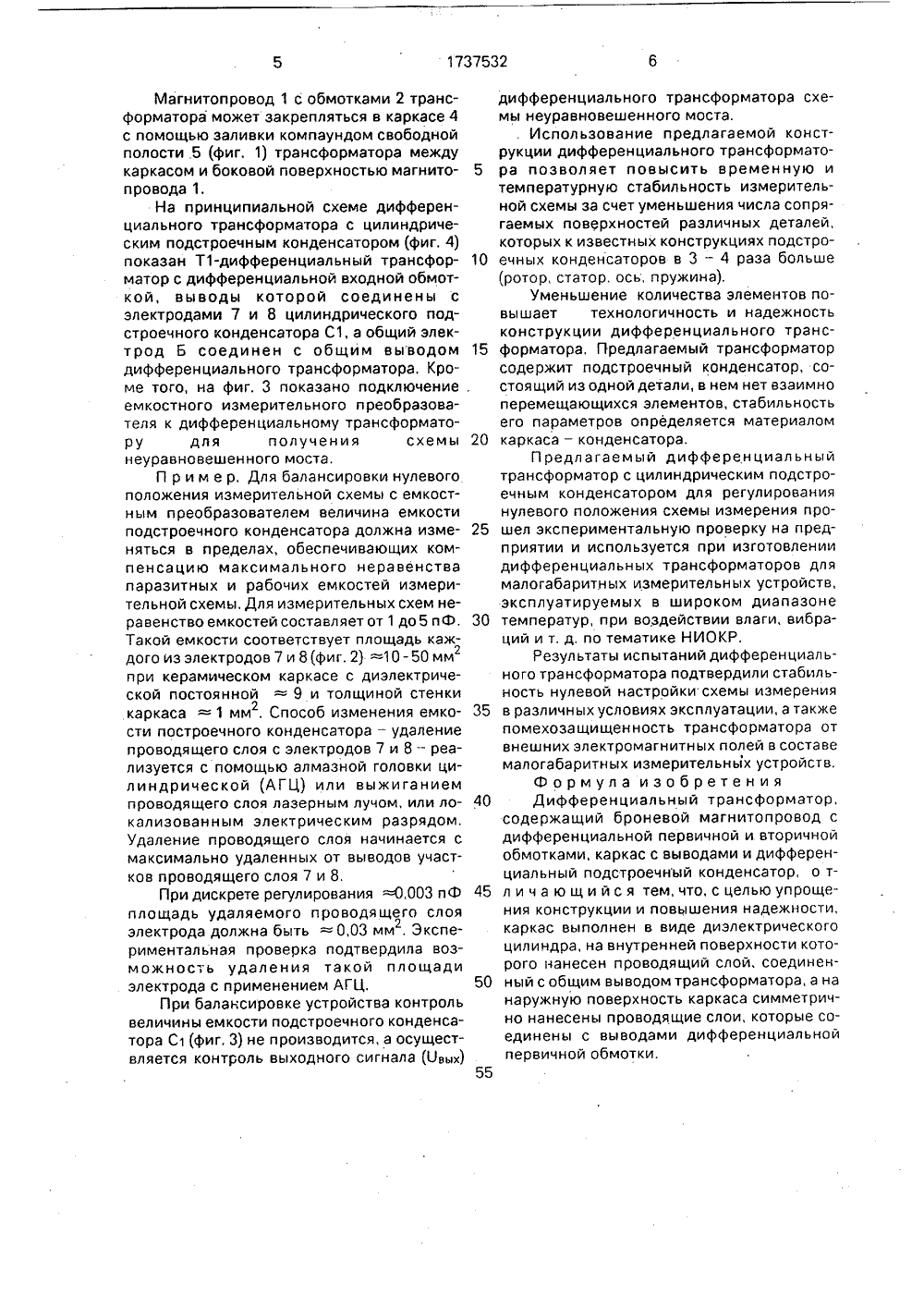

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 1737532 А 0,40/08 51)5 115 ИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКО ВИДЕТЕЛЬ ТВУ(46) 30,05.92. Бюл. й ническии научитут Научно- объединения ко СССР1988,СССР1989.ы радиоэлектЭнергия, 1967,(54) ДИФФЕРЕНЦИАЛЬНЬМАТОР ТРАН СФОР Изобретение ке и может быть и ния разности ве (емкостей, индукт и др.) в устройств обеспечить жестки нию начальной (н измерения,ТНОСИТСЯ К Э СПОЛЬЗОВдно личин двух ивностей, со х, в которых е требовани левой) наст е ротехнидл измерепараметров противлений необходимо по сохранеойки схемы го п путем моста дов и стиг допол ных э стади няют элеме ых схемах, усве измеритеемкостей х преобразооенциальные этом паразитрматора, как поэтому необи нуля (балан- ного моста ектроннв качестдвухмкосгньдиЬФе2, Притрэнсфодругустройкнциаль нии нию особ ГИС стаби нуля ты н ной прео ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельствоМ 1429181, кл. Н 01 Р 40/08,Авторское свидетельствоМ 1476541, кл. Н 01 Р 40/ООВолгов В.А. Детали и узронной аппаратуры. М,;с, 170-174. В современных эл тройствах автоматики лей разности дифференциальных е вателей используются трансформаторы (Л 1, Л ные емкости обмоток правило, не равны дру ходимо выполнение н сировки) диффере измерительной схемы(57) Использование; изобретение относится к электротехнике и направлено на улучшение технологичности конструкции, повышение стабильности параметров измерительной схемы, применяющей диффе ре н ци ал ь н ы е тра н сфор матс р ы. Су щность дифференциального трансформатора состоит в том, что каркас 4 выполнен в виде диэлектрического цилиндра, на внутренней поверхности которого нанесен проводящий слой, выполняющий функцию общего электрода и соединенный с общим выводом трансформатора. На наружную поверхность каркаса симметрично нанесены проводящие слои, выполняющие функцию дифференциальных электродов подстроечного конденсатора, соединенных с выводами дифференциальных первичных полуобмоток, что позволяет упростить конструкцию и повысить надежность. 4 ил. звестен способ балансировки нулевооложения измерительной схемыкомпенсации выходного сигнала смещением нуля усилительных касказмерительной схемы. Смещение доается за счет использования нительных переменных регулировочлементов, которые на окончательной и регулирования, как правило, замеся на более стабильные дискретные нты по достигнутому при регулировапараметру, Это приводит к увеличегэбэритов усилительных каскадов, енно при применении усилителей в исполнении, и к эксплуатационной нельности параметров регулированиятак как регулировочные элемене располагаются в непосредственблизости к емкостному бразовател ю, 1737532510 15 20 25 30 35 40 45 50 55 Кроме того, настройка нуля моста может осуществляться с помощью введения в конструкцию дифференциального трансформатора регулировочных элементов, например, индуктивностей, емкостей и дрв качестве которых могут применяться как универсальные серийно изготавливаемые элементы, так и специальные, разработанные под конкретную конструкцию измерительной схемы, Применение таких регулировочных элементов усложняет конструкцию дифференциального трансформатора и приводит к увеличению его габаритных размеров.Известна конструкция дифференциального трансформатора, в состав которого введен дифференциальный подстроечный конденсатср, аналогичный серийно изготавливаемому подстроечному конденсатору КПК Л 31. Такой подстроечный конденсатор содержит ротор, статор, пружины, ось и др. элементы. Дифференциальный трансформатор имеет каркас с выводами, к которым подпаиваются выводы его обмоток и электроды (один общий и два дифференциальных) подстроечного конденсатора, Настройка нуля схемы измерения с таким дифференциальным трансформатором осуществляется с помощью подстроечного конденсатора за счет изменения площадей перекрытия дифференциальных электродов, находящихся на статоре подстроечного конденсатора при вращении его ротора с общим электродом.Недостатком такого трансформатора является наличие в конструкции подвижных элементов, которое приводит к их взаимному смещению и, следовательно, к изменению нулевой настройки (ухудшению ее стабильности) в условиях эксплуатации; при воздействии влаги, механических ударов, температуры, вибрации и проч,Цель изобретения - устранение указанных недостатков, упрощение конструкции дифференциального трансформатора,повышение его технологичности), повышение его помехозащищенности от внешних электромагнитных полей и ослабление собственных полей трансформатора,Поставленная цель достигается тем, что каркас дифференциального трансформатора выполнен в виде диэлектрического цилиндра, на внутренней поверхности которого нанесен проводящий слой, соединенный с общим выводом трансформатора и выполняющий роль общего электрода подстроечного конденсатора и экрана магнитопровода трансформатора, а роль дифференциальных электродов подстроечного конденсатора выполняют проводящие участки, нанесенные симметрично на наружную поверхность каркаса и соединенные с выводами, к которым присоединены выводы дифференциальных первичных обмоток трансформатора. Конструктивная связь экрана (общего электрода подстроечного конденсатора) с каркасом трансформатора исключает влияние деталей измерительной схемы на величину собственных емкостей обмоток трансформатора,Балансировка (регулирование) нулевого положения измерительной схемы с применением предлагаемого дифференциального трансформатора осуществляется путем удаления части проводящего слоя одного из электродов, расположенных на наружной поверхности каркаса(цилиндра) каким-либо из известных способов, напримерс помощью алмазной головки, электрографа или лазерного луча. Отсутствие относительного перемещения элементов подстроечного конденсатора (ротора и статора) позволяет в условиях эксплуатации (повышенная температура окружающей среды, влага, механические воздействия) избежать изменения нулевой настройки и повысить ее стабильность.Кроме того, предлагаемая конструкция трансформатора позволяет осуществлять влагозащиту наружных электродов после настройки, например, покрытием лаком УР, что невозможно сделать в известном трансформаторе, не избежав затекания лака в зазор между ротором и статором, что приведет к изменению нулевой настройки моста,На фиг. 1 изображен общий вид дифференциального трансформатора с цилиндрическим подстроечным конденсатором; на фиг, 2 - диэлектрический цилиндр; на фиг. 3 - разрез А - А на фиг. 2; на фиг, 4 - принципиальная схема дифференциального транзистора с цилиндрическим подстроечным конденсатором. Дифференциальный трансформатор содержит броневой магнитопровод 1 с дифференциальной входной и выходной обмотками 2, выводы которых присоединены к выводам 3, закрепленным в каркасе 4 - дифференциальном подстроечном конденсаторе, представляющем собой диэлектрический цилиндр (фиг, 2), например, из керамики, прессматериала и т. и., и нанесенным проводящим слоем б (общий электрод) по внутренней поверхности каркаса (цилиндра) и двумя проводящими слоями 7 и 8 (электродами) на его наружной поверхности, Проводящие слои б, 7, 8 соединеныгальванически с выводами 3 каркаса 4.5 101520 2530 35 проводящего слоя лазерным лучом, или локализованным электрическим разрядом, Удаление проводящего слоя начинается с максимально удаленных от выводов участков проводящего слоя 7 и 8,При дискрете регулирования Ж,003 пф площадь удаляемого проводящего слоя электрода должна быть =0,03 мм, Экспериментальная проверка подтвердила возможность удаления такой площади электрода с применением АГЦ.При балансировке устройства контроль величины емкости подстроечного конденсатора С 1 (фиг, 3) не производится, а осуществляется контроль выходного сигнала (Оых) 40 45 50 55 Магнитопровод 1 с обмотками 2 трансформатора может закрепляться в каркасе 4 с помощью заливки компаундом свободной полости 5 (фиг, 1) трансформатора междукаркасом и боковой поверхностью магнитопровода 1.На принципиальной схеме дифференциального трансформатора с цилиндрическим подстроечным конденсатором (фиг. 4) показан Т 1-дифференциальный трансформатор с дифференциальной входной обмоткой, выводы которой соединены сэлектродами 7 и 8 цилиндрического подстроечного конденсатора С 1, а общий электрод Б соединен с общим выводомдифференциального трансформатора, Кроме того, на фиг. 3 показано подключение .емкостного измерительного преобразователя к дифференциальному трансформатору для получения схемы неуравновешенного моста.П р и м е р, Для балансировки нулевого положения измерительной схемы с емкостным преобразователем величина емкости подстроечного конденсатора должна изменяться в пределах, обеспечивающих компенсацию максимального неравенства паразитных и рабочих емкостей измерительной схемы, Для измерительных схем неравенство емкостей составляет от 1 до 5 и Ф, Такой емкости соответствует площадь каждого из электродов 7 и 8 (фиг. 2) =1 0-50 мм при керамическом каркасе с диэлектрической постоянной = 9 и толщиной стенки каркаса = 1 мм . Способ изменения емкости построечного конденсатора - удаление проводящего слоя с электродов 7 и 8 - реализуется с помощью алмазной головки цилиндрической (АГЦ) или выжиганием дифференциального трансформатора схемы неуравновешенного моста.. Использование предлагаемой конструкции дифференциального трансформатора позволяет повысить временную и температурную стабильность измерительной схемы за счет уменьшения числа сопрягаемых поверхностей различных деталей, которых к известных конструкциях подстроечных конденсаторов в 3 - 4 раза больше (ротор, статор, ось, пружина),Уменьшение количества элементов повышает технологичность и надежность конструкции дифференциального трансформатора, Предлагаемый трансформатор содержит подстроечный конденсатор, состоящий из одной детали, в нем нет взаимно перемещающихся элементов, стабильность его параметров определяется материалом каркаса - конденсатора.Предлагаемый дифференциальный трансформатор с цилиндрическим подстроечным конденсатором для регулирования нулевого положения схемы измерения прошел экспериментальную проверку на предприятии и используется при изготовлении дифференциальных трансформаторов для малогабаритных измерительных устройств, эксплуатируемых в широком диапазоне температур, при воздействии влаги, вибраций и т. д. по тематике НИОКР.Результаты испытаний дифференциального трансформатора подтвердили стабильность нулевой настройки схемы измерения в различных условиях эксплуатации, а также помехозащищенность трансформатора от внешних электромагнитных полей в составе малогабаритных измерительных устройств,Формула изобретения Дифференциальный трансформатор, содержащий броневой магнитопровод с дифференциальной первичной и вторичной обмотками, каркас с выводами и дифференциальный подстроечный конденсатор, о тл и ч а ю щ и й с я тем, что, с целью упрощения конструкции и повышения надежности, каркас выполнен в виде диэлектрического цилиндра, на внутренней поверхности которого нанесен проводящий слой, соединенный с общим выводом трансформатора, а на наружную поверхность каркаса симметрично нанесены проводящие слои, которые соединены с выводами дифференциальной первичной обмотки.17375324-4 5 оставитель В. Сиж ехред М,Моргентал актор ./. Сеглян оРРектоР Н, Корол тельский комбинат "Патент", г. Ужгород, ул.Га водственно Заказ 1896 Тираж ВНИИПИ Государственного комитета 113035, Москва, ЖПодписноео изобретениям и открытиям при ГКНТ СССР 5, Раушская наб 4/5
