Генератор случайных чисел

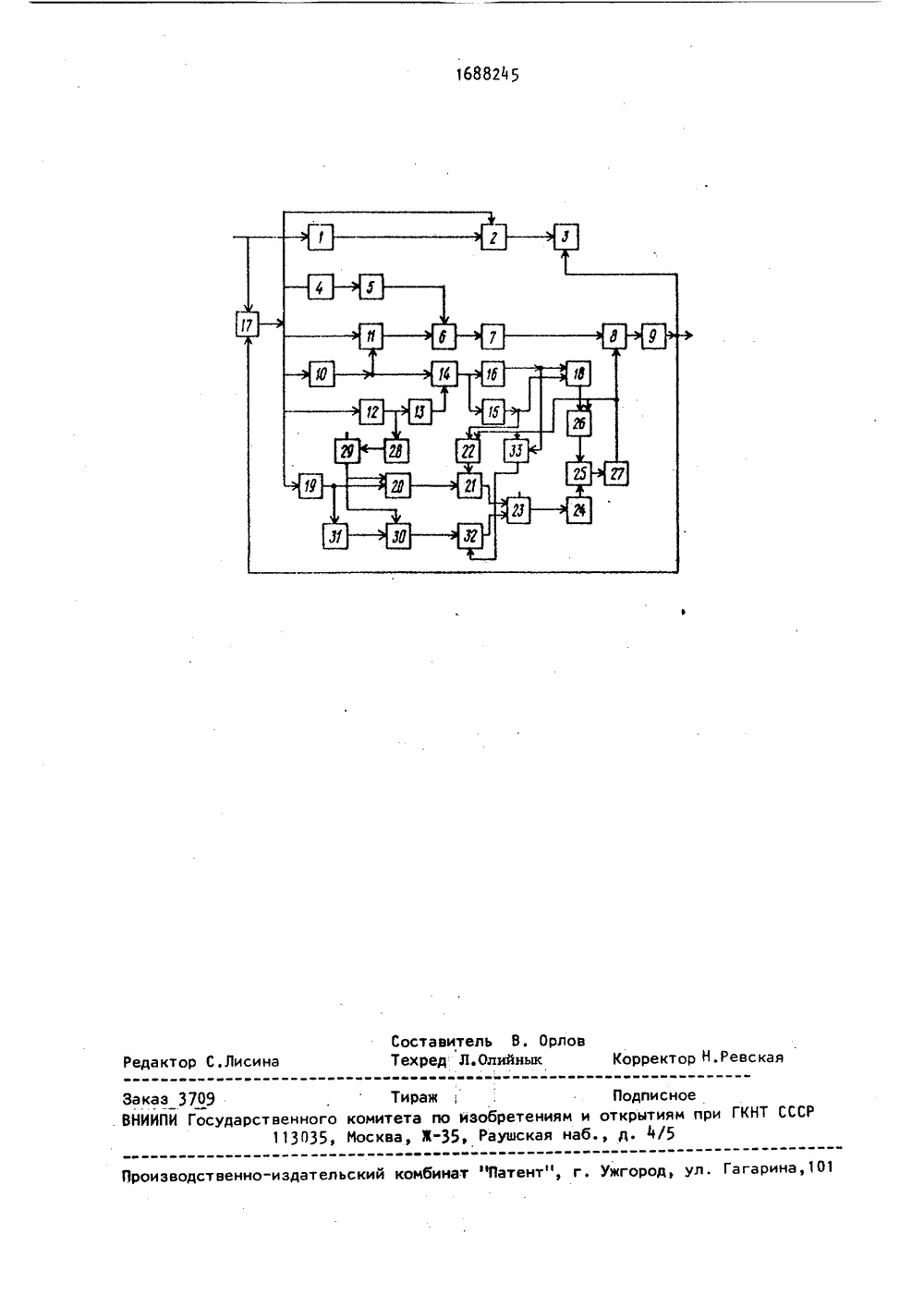

(51)5 с 06 г 7/58 НИЯ . ДЕТЕЛЬСТВУ К АВТОРСКОМ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ПИСАНИЕ ИЗОБР(56) Авторское свидетельство СССРй 1580357, кл, С 06 Г 7/58, 1988,(54) ГЕНЕРАТОР СЛУЧАЙНЫХ ЧИСЕЛ.(57) Изобретение относится к вычислительной технике и может быть использовано при моделировании процессов поведения человека в организационно-технических системах. Цельизобретения - расширение функциональных возможностей за счет формирования нечетких чисел со случайИзобретение относится к вычислительной технике и может быть использовано для моделирования поведениячеловека в процессах регулирования ипредназначено для моделирования эле"ментов нечеткого множества с функцией принадлежности типа "примерноера еенст во", имеющей пил ообраз ныйвид,Цель изобретения - расширениефункциональных воэможностей путемформирования нечетких чисел со случайным разбросом функции принадлежности,На чертеже приведена функциональная схема генератораГенератор содержит генератор 1тактовых импульсов (ГТИ), счетчик 2,блок 3 элементов И, датчик 4 равномерно распределенных случайных чи"сел, цифроаналоговый преобразователь,.801688245 2ным разбросом функции принадлежности, Генератор содержит генератор 1тактовых импульсов, счетчик 2, блоки 3, 21 и 32 элементов И, датчики12 и 19 равномерно распределенныхслучайных чисел, цифроаналоговыепреобразователи 5, 1.3 и 24, схемы 6,14 и 25 сравнения, формирователи 7,15, 16 и 27 импульсов, элементыИЛИ 8, 17 и 18, делитель 9 частоты,генератор 10 треугольного импульса,интегратор 11, блоки 20, 29 и 30умножения, триггеры 22 и 33, блок23 элементов ИЛИ, генератор 26 линейного напряжения, блоки 28 и 3 1 вычитания из единицы. 1 ил,5, схему 6 сравнения, формирователь 7 импульса, элемент ЙЛИ 8, целитель 9 частоты, генератор 10 треугольного и мпул ьса, и нте гратор 11, дат чи к 12 равномерно распределенных случайных чисел, цифроаналоговый преобразователь 13, схему 14 сравнения, формирователи 15 и 16 импульса, эле менты ИЛИ 17, 18, датчик 19 равномерно распределенных случайных чисел блок 20 умножения, блок 21 элементов И, триггер 22, блок 23 элементов ИЛИ, цифроаналоговый преобразователь 24, схему 25. сравнения, генератор 26 линейного напряжения, формирователь 27 импульса, блок 28 вычитания из. единицы, блоки 29 и 30 умножения, блок 31 вычитания из единицы, блок 32 элементов И, триггер 3316882 5 20 35 5пает с датчика 12 случайное значение (0 . По результатам сравненияв Формирователях 15 и 16 импульсовформируются короткие импульсы по заднему и переднему Фронту импульса,образованному на выходе схемы сравнения 11,Сигнал с выхода датчика 12 равномерно распределенных случайных чисел,соответствующий значению И,через блок 28 вычитания из единицыи блок 29 умножения, второй вход которого является входом задания конст а н ты ( Отор р )поступает на первые входы блоков 20 и 30умножения, На второй вход блока 20умножения поступает сигнал с выходадатчика 19 равномерно распределенныхслучайных чисел, а на второй входблока 30 умножения - сигнал с выхода блока 31 вычитания из единицы, подключенного своим входом к выходудатчика 19 равномерно распределенныхслучайных чисел, таким образом, навыходах блоков 20. и 30 умножения формируются сигналы б (О) и Ь 5 (й), соответствующие случайнымКфприращениям правой и левой границобласти допустимости,ЗОВ момент выработки импульса Формирователем 15 импульсов, что соответствует достижению счетчиком 2величины х ,О ), триггер 22переходит в единичное состояние иоткрывает для прохождения сигналаблок 21 элементов И. При этом сиг"нал с выхода блока 20 умножения, соответствующий величине приращениялевой Границы поступает через 40блок 21 элементов И, блок 23 элементов ИЛИ и цифроаналоговый преобразователь 24 на вход схемы 25 сравненияна другой вход которой поступает сигнал с выхода генератора 26 4линейного напряжения, вход запускакоторого подключен через элементИЛИ 18 к выходу Формирователя 15импульсов.В момент равенства сигналов, чтосоответствует достижению счетчиком2 величины х (бэппа .)+(1 цк)срабатывает схема 25 сравнения и Формируется Формирователем 27 короткийимпульс, который через элемент 8 ИЛИпоступает на вход, делителя 9 часто"ты, а также на вход останова генератора 26 линейного напряжения и нанулевой вход триггера 22,6В момент выработки импульса формирователем 16 импульсов, что соответствует достижению счетчиком 2 величины х (б 1 ), триггер 33переходит в единичное состояние иоткрывает для прохождения сигналаблок 32 элементов И. Аналогично предыдущему случаю осуществляется формирование импульса Формирователем27, что соответствует достижениюсчетчиком величины х(б ;л, О) 4.+ х - б (1), которая поступаетна вход элемента ИЛИ 8.Делитель 9 при поступлении второго из трех возможных импульсовпропускает его на свой выход, в результате чего сигнал с выхода счетчика 2 проходит на выход генератораи является генерируемым случайнымчислом,Кроме того, этот импульс обнуляетсчетчик 2, интегратор 11 и перезапускает датчики 4, 12, 19 и генератор 1 О,формула изобретения Генератор случайных чисел, содержащий генератор тактовых импульсов, два датчика равномерно распределенных случайных чисел, счетчик, первый элемент ИЛИ, две схемы сравнения первый блок элементов И, два цифроаналоговых преобразователя, три формирователя импульса, делитель частоты, интегратор, второй элемент ИЛИ и генератор треугольного импульса, причем выход генератора тактовых импульсов подключен к счетному входу счетчика, вход обнуления которого соединен с входами опроса первого и второго датчиков случайных чисел, входом обнуления интегратора, входом запуска генератора треугольного импульса и выходом первого элемента ИЛИ, выход счетчика подключен к инФормационному входу первого блока элементов И, управляющий вход которого подключен к выходу делителя частоты и первому входу первого элемента ИЛИ, выход первого датчика равномерно распределенных случайных чисел через первый цифроаналогсвый преобразователь соединен с первым входом первой .схемы сравнения, второй вход которой соединен с выходом интегратора, информационный вход которого подключен к выходу генератора тре68821530 угольного импульса, выход пер Вой схемы сравнения через первый форми" рователь импульсов соединен с первым входом второго элемента ИЛИ, выход которого соединен с входом делителя частоты, выход второго датчика равномерно распределенных слу- чайных чисел через второй цифроаналоговый преобразователь соединен с первым входом второй схемы сравнения, второй вход которой подключен к выходу генератора треугольного импульса, а выход - к входам второго и третьего формироваелей импуль 1 са, второй вход первого элемента ИЛИ объединен с входом запуска генератора тактовых импульсов и является тактовым входом генератора, о т л и ч а ю щ и й с я тем что р с целью расширения функциональных возможностей за счет формирования нечетких чисел со случайным разбросом функции принадлежности, в него до- . полнительно введены третий датчик р равномерно распределенных случайных чисел, три блока умножения, третий элемент ИЛИ, второй и третий блоки элементов И, блок эгементов ИЛИ, третий цифроаналоговый преобразователь, третья схема сравнения, два блока вычитания из епиницыр два триггера, генератор линейного напряжения, четвертый формирователь импульса, причем выход первого элемента ИЛИ соединен с входом спроса треть 35 его датчика равномерно распределенных случайных чисел, выход которого соединен с первым входом первого блока умножения и через первый блок вычитания из единицы - : первым входом второго блока умножения, второй вход которого соединен с вторым входом первого блока умножения и с выходомтретьего блока умножения, первыйвход которого является входом зада"ния диапазона дисперсии разброса ге;нератора, а второй вход соединен,через второй блок вычитания из единицы с выходом второго датчика равномерно распределенных случайныхчисел, выходы второго и третьего блоков умножения соединены соответственно с информационными входами второго и третьего блоков элементов И,управляющие входы которых соединенысоответственно с прямыми выходамипервого и второго триггеров, входыустановки в "О" которых соединены свходом останова генератора линейного напряжения. с вторым вхалом второго элемента ИЛИ и с выходом четвертого формирователя импульсов входкоторого соединен с выходом "Равно"третьей схемы сравнения, первыйвход которой через третий цифроаналоговый преобразователь соединен свыходом блока элементов ИЛИ, первыйи второй входы которого соединенысоответственно с выходами второгои третьего блоков элементов И, выход второго формирователя импульсасоединен с входом установки в "1"второго триггера и первым входомтретьего элемента ИЛИ, выход третьего формирователя импульса соединенс входом установки в "1" первоготриггера и вторым входом третьегоэлемента ИЛИ, выход которого соединен с входом запуска генераторалинейного напряжения1688215 Составитель В, ОрловТехред Л.Олийнык Корректор НРевская Редактор С.Лисина Заказ 3709 Тираж Подписное. ВНИИПИ Государственного комитета по йзобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 е е е щ шжшж ееПроизводственно-издательский комбинат Ч 3 атент", г. Ужгород, ул. Гагарина,101
