Нетканый вязально-прошивной материал и узел вязания к вязально-прошивной машине для его изготовления

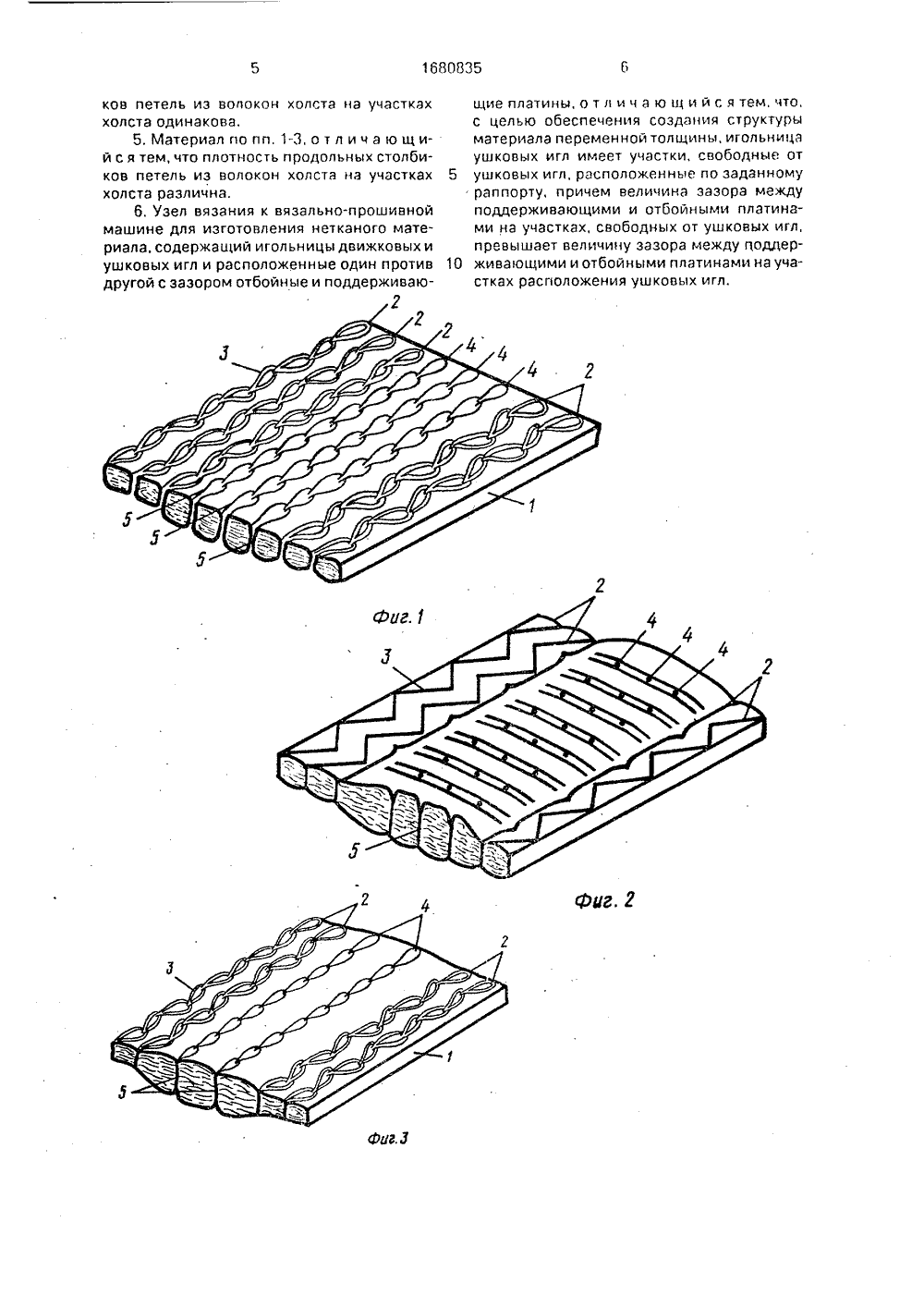

(19) 111) 1/46, О 04 В 23/ 51) ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР МИТЕТОТКРЫТИЯМ В тац ни тол о матеины поКОМУ СВИДЕТЕЛЬСТ(71) Всесоюзный научно-исследовательский институт нетканых текстильных материалов (72) В.С.Тарасов, Л.Г.Шеверева, О.Н.Толочкова и Д.В.Салагуб(54) НЕТКАНЫЙ ВЯЗАЛЬНО-ПРОШИВНОЙ МАТЕРИАЛ И УЗЕЛ ВЯЗАНИЯ К ВЯЗАЛЬНО-ПРОШИВНОЙ МАШИНЕ ДЛЯ ЕГО ИЗГОТОВЛЕНИЯЯ(57) Изобретение относится к текстильной промышленности, в частности к производству нетканых материалов. Изобретение позволяет расширить эксплуатационные свойства нетканого материала за счет соИзобретение относится к текстильной промышленности, в частности к производству холстопрошивных нетканых материалов на вязально-прошивном оборудовании.Цель изобретения - улучшение зксплуаионных свойств материала путем соэдая структуры материала с переменной щиной по его ширине.На фиг.1,2 схематически изображена структура нетканого материала с изнаночной и лицевой сторон; на фиг.3,4 - различные варианты нетканого материала; на фиг.5 - узел вязания к вязально-прошивной машине для изготовления нетканого материала, общий вид; на фиг.б - узел вязания, вид сверху.Структура вязал ьно.прошивног риала (фиг,1,2) в направлении шир здания структуры, в которои продольные столбики петель прошивных нитей расположены по ширине материала участками, чередующимися по заданному раппорту с участками продольных столбиков петель иэ волокон. Плотность продольных столбиков петель прошивных нитеи на всех уча одинакова, В узле вязания, включающем взаимодействующие между собой игольницы движковых и ушковых игл, расположенные одна против другой, отбойные и поддерживающие платины, ушковые иглы набраны по ширине с пропусками по заданному раппорту. На участках пропуска поддерживающие платины установлены с зазором по отношению к отбойным платинам, который превышает зазор между этими платинами на участках наличия ушковых игл,2 с.п и 4 э.п. ф-лы, бил. лотна состоит из волокнистого холста 1, участки 2 которого скреплены прошивными столбиками петель из нитей 3 и участки 4 скреплены прошивными столбиками петель из волокон холста 5, Плотность петельных столбиков на участках 2 холста, скрепленных прошивными нитями 3 и петлями 5 из волокон холста 1 одинакова, а ширина участков изменяется по заданному раппорту. При этом толщина и объемность материала на участке холста 4, скрепленного волокнами холста 5 выше, чем на участках холста 2, скрепленных петельными столбиками из прошивных нитей 3, поэтому данные участки холста 4 обладают большей сорбционной способностью и формуемостью, цем участки холста 2, скрепленные петельньл 1 и столбиками иэ нитей 3, 168083510 15 20 25 30 40 45 50 Для увеличения (уменьшения) различ 1 лямежду толщиной и объемностью участковхолста 2 и 4 плотность петельных столбиковиз волокон холста может быть ниже (какпоказано на фиг.3,4) или выше (не показано), чем плотность петельных столбиков нэучастка" 2, скрепленных прошивными нитями 3,Для создан Вязально-прошивного материала с различным соотношением толщины и объемности участков 4 по отношениюк участкам холста 2 плотность петельныхстолбиков из волокон холста может бытьразлична (фиг,3,4). Выбор ширины участков2 и 4 зависит от вида изделия и требований,предъявляемых к ним с точки зрения потреОительскиу сВОлстВ,Узел вязания к Вязально-прошивной машине для изготовления материала (фиг,5)вклочает взаимодействучоГцие между собойигольницы движкогзых 6 и ушкОВых 7 игл,расположенные друг против друга, отбойые 8 и поддерживающие 9 платины, в котором ушковые иглы 7 набраны по ширинеигольницы с пропусками 10 по заданномураппорту, причем на участках пропуска 10поддерживающие платины 9 установленыпо отн 1 шению к отбойным пгатинам с зазором 11, превышающигл зазор 12 между этими платинами на участках наличия ушковыхигл 7,Устройство для изготовления материала (фиг,6) работает следующим образом,Игольница движковых игл 6 прокалывает Волокнистый холст 1 и Выходит в крайнепереднее положение, Далее на учасгках минлмального зазора 12 между отбойными 8 иподдерживаГощими 9 платинами посредстВом гребенки ушковых игл 7 происходит нанесение прошивных нитей 3 В крючкидвижковых игл 6, На у,астках пропуска 10происходит открытие крючка для захватаВолокон, При обратном ходе игл 6 осущестВляется перекрытие кргочков движковых иглдвижками 1 в зоне между минимальным12 и максимальным 11 зазором, Причем научастке пропуска 10 происходит захват пучксв волокон крочками движковых игл, а научастке прошива холста прошивными нитями формирование прошивной петли из нитей 3. Последующими стадиями процессавязания являются известные операции нанесения, соединения, сбрасывания старойпетли и отяжка готового полотна, которыеодинаковы на Всех участках прошива волокнистого холста, Таким образом, на участкаххолста с увсличенным пропуском 10 посредством установки пластиы 14 между гребенкой 15 и поддержи вакхщей платиной 9Осуществляетсч 3 а хваз пччков ВОлОкОн крючками движковых игл и формирование их в прошивные столбики петель 5, На участках холста с минимальным зазором 12 путем прокладки в крючки движковых игл прошивной нити 3 формируются прошивнь.е столбики петель из нией,Благодаря наличию различных по структуре видов скрепляющих холст элементов(волокно, нить) за один рабочий цикл по ширине полотна формируются участки полотна с различной толщиной и объемностью причем величина этих участков и соотноше- ние плотности петель по ширине на участках холста, скрепленных нитями, одинакова, а на участках холста, скрепленных волокнами холста, одинакова или отлична от плотности петель на участках скрепления холста прошивными нитями,Такие структуры обеспечивают возможность достижения разнородных свойств на различных участках одного и того же материала в зависимости от предьявляемых эксплуатационных требований, например разнородность сорбционных или деформационных свойств по краям полотна и в середине и т,пт.е, изобретение способствует улучшению эксплуатационных свойств материала.Формула изобретения 1, Нетканый вязально-прошивной материал, состоящий из волокнистого холста, скрепленного продольными столбиками петель трикотажного переплетения из прошивных нитей и волокон холста, о т л и ч аю щ и й с я тем, что, с целью улучшения эксплуатационных свойств путем создания структуры переменной толщины, продольные столбики петель трикотажного переплетения из прошивных нитей и продольные столбики петель из волокон холста расположены по ширине материала участками, чередующимися по заданному раппорту, при этом плотность продольных столбиков петель из прошивных нитей на Всех участках одинакова,2. Материал поп.1,отл ич а ющийс я тем, что плотность продольных столбиков петель на участках, скрепленных петлями из прошивных нитей, соответствует плотности продольных столбиков на участках, скрепленных петлями из волокон холста,3. Материал по п.1, о т л и ч а ю щ и йс я тем, что плотность продольных столбиков на участках, скрепленных петлями из прошивных нитей, отличается от плотности продольных столбиков на участках, скрепленных петлями из волокон холста. 4, Материал по пп. 1-3, отл и ч а ю щий с я тем, что плотность продольных столби1680835 Фиг, Ю ков петель из волокон холста на участках холста одинакова.5 м,, Материал по пп, 1-3, о т л и ч а ю щ ий с я тем, что плотность продольных столбиков петель из волокон холста на участках холста различна.6,У зел вязания к вязально-прошивной машине для изготовления нетканого материала, содержащий игольницы движковых и ушковых игл и расположенные одинн против другой с зазором отбойные и поддерживающие платины, о т л и ч а ю щ и й с я тем, что, с целью обеспечения создания структуры материала переменной толщины, игольница 5ушковых игл имеет участки, свободны, ушковых игл, расположенные по заданному раппорту, причем величина зазора между поддерживающими и отбойными платинами на участках, свободных от ушковых игл, превышает величину зазора между г 1 оддер живающими и отбойными платинами на участках расположения ушковых игл.1680835 12 ИГ. б Составитель А. БлехманТехред М,Моргентал Корректор Т. втун еда кто Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 аказ 3289 Тираж Подписное . ВНИИПИ Государевенного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раущская наб 4/5
