Способ непрерывного формирования слоистой структуры из ориентированных удлиненных элементов и устройство для его осуществления

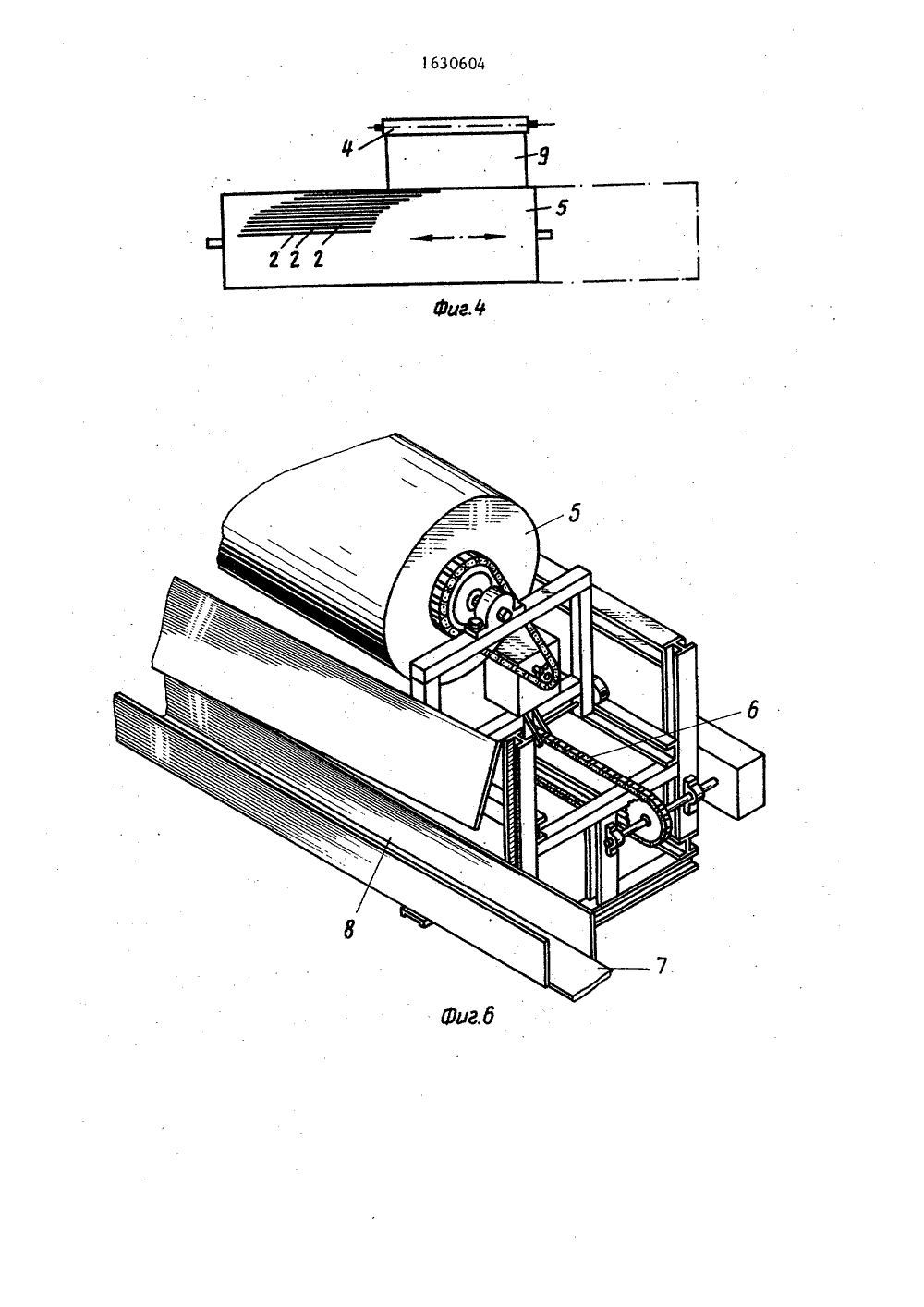

.847883 РОВАНТИРОУСТевоиг ОСУДАРСТВЕННЫЙ НОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМРИ ГКНТ СССР АНИЕ ИЗО(71) Макмиллан Блодел Лтд (СА)(54) СПОСОБ НЕПРЕРЫВНОГО ФОРМИНИЯ СЛОИСТОЙ СТРУКТУРЫ ИЗ ОРИЕВАННЫХ УДЛИНЕННЫХ ЭЛЕМЕНТОВ ИРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к добрабатывающей промышленности,частности к производству слоисдревесных материалов. Цель изо 801630604 А 3 ния - повышение прочности и улучшение физических свойств комбинированного материала. Устройство для непрерывного формирования слоистой структуры из ориентированных удлиненных элементов выполнено в виде движущегося несущего средства для укладки удлиненных элементов 2, формируемых в мат, первого 4, второго 5 со средством смещения, третьего 7 с желобом 8 конвейеров, Работа устройства и выполнение способа осуществляется следующим образом. Удлиненные элементы 2 подают на первый конвейер 4, который передает их на второй конвейер 5, шде удлиненные элементы 2 смещаются друг а относительно друша и, поступая на третий конвейер 7, располагаются лесенкой, формируя мат, Затем мат пропускают через пресс и получают ком- ( бинированный материал, 2 с.п.ф-лы, 8 ил.Изобретение относится к деревообрабатывающей промьппленности и, в частности к производству. слоистых древесных материалов.5Цель изобретения - повышение прочности и улучшение Физических свойств комбинированного материала.На Фиг.1 изображена схема Формирования слоистой структуры из ориентированных удлиненных элементов по известному способу, вид сбоку; на фиг.2 - то же, в предлагаемом способе;, на фиг 3 - схема устройства для непрерывного Формирования стРуктуры 15 из ориентированных удлиненных элементов в виде мата, вид сбоку; на фиг.4- то же, вид спереди; на Фиг.5 - устройство, общий вид; на Фигоб - пространственная схема устройства с желобом для приема и укладки удлиненных элементов в виде мата; на Фиг,7 - то же, со средством смещения удлиненных элементов; на Фиг.8 - то же, с поперечным сбрасывателем удлинен ных элементов. Устройство для непрерывного Формирования слоистой структуры из ориентированных удлиненных элементов выполнено в виде движущего несущего средства 1 для укладки удлиненных элементов 2 длиной около 1 Фута (300 мм)р ориентированных и затем спрессованных и склеенных между собой для получения комбинированного материала, при этом удлиненные элемен. ты 2 Формируются в мат 3, а устройство снабжено первым конвейером 4 для транспортирования удлиненных эле ментов 2, вторым конвейером 4 для передачи удлиненных элементов 2, который расположен для перемещения удлиненных элементов 2 в продольномнаправлении, Устройство имеет сред ство 6 смещения удлиненных элементов2 на втором конвейере 5 в направлении, перпендикулярном длине элементов 2, а также третий конвейер 7 сжелобом 8 для приема и укладки удлиненных элементов 2 в виде мата 3, Между первым 4, вторым 5 и третьим 7 конвейерами установлены направляющие 9 и 10 при этом направляющие 1 О смон)тированы качающимися относительно третьего конвейера 7 поперек его55 ПРОДОЛЬНОЙ ОСИоУстройство работает следующим образом. Удлиненные элементы 2 с помощью первого конвейера 4 и направляющих 9 подают на второй конвейер 5, который совершает возвратно-поступательное перемещение вдоль продольной оси конвейера 5, вследствие чего удлиненные элементы 2 сбрасываются с второго конвейера 5 на третий конвейер 7 и располагаются при этом со смещением друг относительно друга в виде "лесенки", формируя мат 3, причем распределение удлиненных элементов по ширине третьего конвейера 7 осуществляют за счет качательного движения направляющих 10, сформированный на третьем конвейере 7 мат 3 удаляют, а цикл подачи удлиненных элементов повторяют. Затем мат 3 пропускают через пресс, где подвергают его вертикальному обжатию или же боковой под" прессовке с одновременным отверждением связующего на удлиненных элементах 2, после чего полученный комбинированный материал раскраивают,причем средняя величина угла наклона удлиненных элементов 2 по вертикали в комбинированном материале не превьппает 2 градуса.Формула изобретения1. Способ непрерывного Формирования слоистой структуры из ориентированных удлиненных элементов, длиной оо меньшей мере окопаФуте 1300 мм) ориентированных, спрессованных и склеенных для получения комбинированного материала, включающий укладку на движущееся несущее средство удлиненных элементов, ориентирование параллельно направлению движения несущего средства, о т л и ч а ю щ и йс я тем, что, с целью повышения прочности и улучшения Физических свойств комбинированного материала, удлиненные элементы укладывают на участке несущего средства сформированного мата длиной не менее 1,5 длины удлиненных элементов и по крайней мере в 30 раз больше толщины спрессованного комбинированного материала, а средняя величина угла наклона удлиненных элементов по вертикали в комбинированном материале не превьппает 2о2. Устройство для Формирования слоистой структуры из Ориентирован5 1630604 6ных удлиненных элементов, имеющей ненных элементов отдельно с первогоудлиненные покрытые смолой элемен- конвейера, при этом второй конвейерты, длина которых составляет по мень- расположен перпендикулярно первомушей мере 1 Фут (300 мм), о т л и ч а- конвейеру и имеет средство смещения5ю щ е е с я тем, что устройство удлиненных элементов, а устройствоснабжено первым конвейером для тран- снабжено третьим конвейером, имеющимспортирования удлиненных элементов, желоб для приема и укладки удлиненвторым конвейером для передачи удли- ных элементов в виде мата.
