Д-триггер

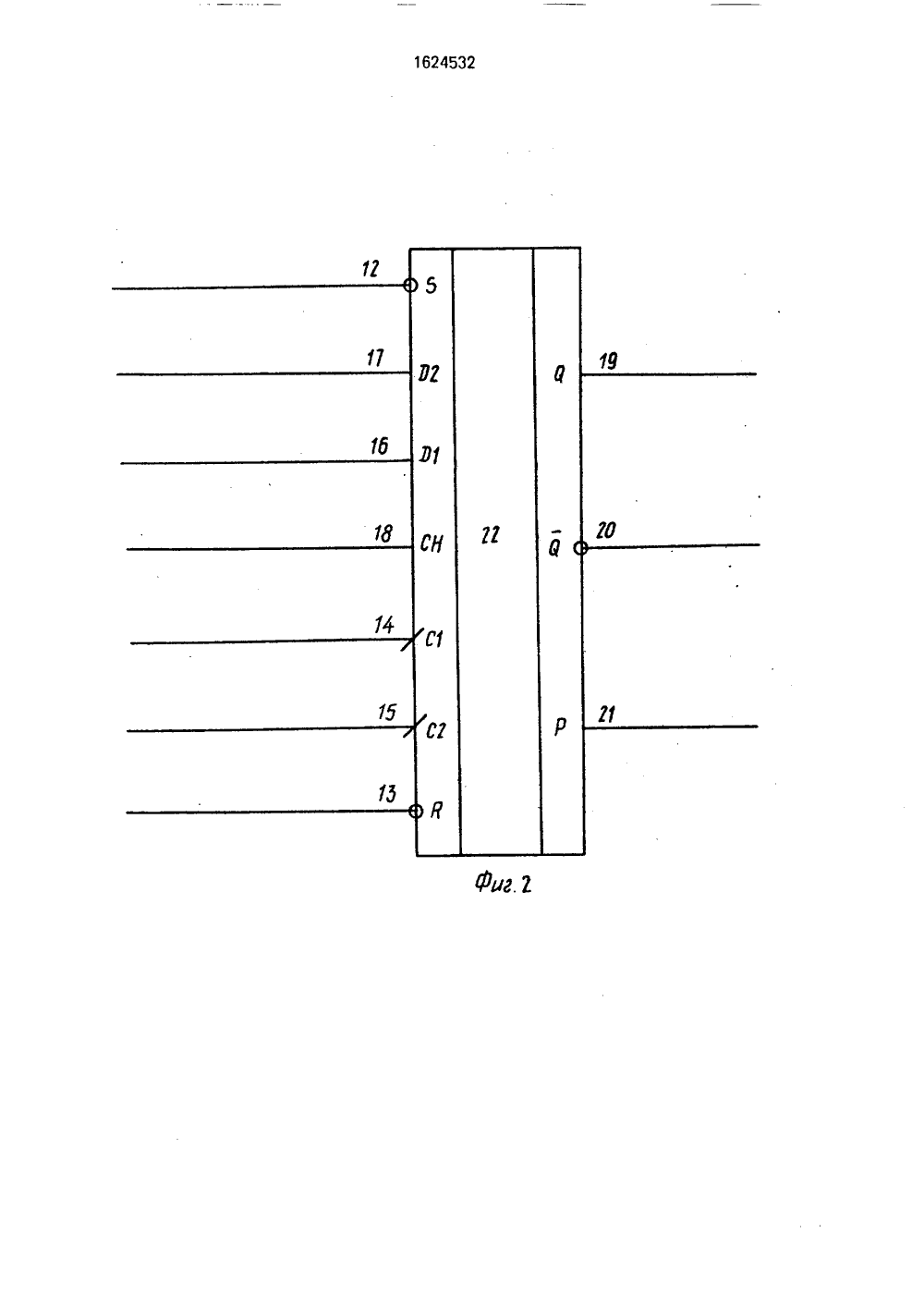

(5 НИЕ ИЗОБРЕТЕНИЯ О к вычи тел сп вано для следова годн ГОСУДАРСТВЕ ННЫЙ КОМИ Т Е ТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВ(57) Изобретение относи ной технике и может быт построения контролепри тельностных устройств. Целью изобретения является расширение области применения О-триггера за счет использования его в устройствах с встроенным аппаратным контролем, в основе которого лежат сдвиговые регистры. Проверка устройств, построенных на таких О-триггерах, может осуществляться при любом логическом уровне системного синхросигнала С 1, Кроме того, предлагаемый О - триггер может быть использован для построения сдвиговых регистров практически любой разрядности, что особенно актуально для БИС и СБИС. Цель изобретения достигается введением в известный динамический О - триггер, содержащий шесть элементов И-НЕ 1 - 6, пяти элементов И - НЕ 7 - 11 и дополнительных связей. 3 ил,. 1 табл.Изобретение относится к вычислительной технике и может быть использовано при построении контролепригадных последовательныхых устройств.Цель изобретения - расширение области применения О-триггера эа счет возможности его использования в контролепригодных последовательностных устройствах.На фиг 1 приведена схема предложенного О - триггера; на фиг, 2 - его условное гра, ическое обозначение; на фиг. 3 - схема сдвигового регистра на данных О-триггерах.О - триггер (фиг. 1) содержит одиннадцать элементов И - НЕ 1-11, 5 - вход 12, В - вход 13, первый 14 и второй 15 С - входы, первый 1 б и второй 17 О-входы, СН-вход 18 выбора режима работы. прямой (0) 19 и инверсный (0) 20 выходы и выход 21 синхронизации (Р-выход), Первый С-вход (С 1) является системным, а второй С-вход(С 2) - контрольным,О-триггер работает следующим образом,В режиме работы по системному синхросигналу (СН = 1, С 2 = О) на четвертых входах первого, второго, третьего, четвертого, пятого и шестого элементов И - НЕ (фиг.1) обеспечивается уровень "1". При этом О - триггер представляет собой известный динамический 0 - триггер с установочными Я - и В - входами, запись системных данных в который осуществляется с 01-охода по положительному фронту системного синхросигнала С 1.В режиме многоразрядного сдвигового регистра (СН = О, 5 = 1, Я = 1) на первых входах третьего и пятого элементов И - НЕ (фиг, 1) обеспечивается уровень "1", При этом элементы И-НЕ 7-10, И-НЕ 3 и 5 также представляют собой динамический О-триггер, запись данных в который осуществляется с 02-входа по положительному фронту синхросигнала С 2. Установочные входы в этом режиме не используются.В таблице приведены состояния О- триггера, где Х - произвольный уровень сигналл а (0" ил и "1"),Соединение О-триггеров 22 в многоразрядный сдвиговый регистр показано на фиг, 3. Каждый О-триггер 22 представляет собой один разряд сдвигового регистра (входы Б,В,С 1, 01 не показаны). При этом выход 0 и вход С 2 каждого предыдущего разряда сдвигового регистра соединен с входом 02 и выходом Р каждого последующего разряда соответственно, Выход Р первого разряда сдвигового регистра не используется. Вход 02 первого разряда сдвигового регистра является входом 23 сканирования, через который в проверяемую схему последовательным кодом задаются данные, требуемые на очередном этапе проверки, Выход 0 последнего разряда сдвигового регистра является выходом24 сканирования, через который последовательно выводится результат предыдущего10152025303540455055После определенного числа сдвигов состояние сдвигового регистра (результат1624532 я,Тип триггера,получаемый на элементе памяти синхр Я в т инам нныиерескийр,упрпо и втригемы ожнтельному фр1" ту сигнала С 10" Динамическийие О триггер,испе эуемый,как ячесленгового регра и управляе,по положительму фронту сигн) С ольйка стмый нопроверки) может быть прочитано полностью,Переход из режима сдвига в режим работы по системному синхроси налу осуществляется подачей на входы СН всех О - триггеров уровня "1" при условии С 2 = 1, т. е. непосредственно сразу после окончания последнего сдвига, Благодаря наличию уровня "1" на входе С 2 и связям выхода десятого элемента И - НЕ с четвертым входом первого элемента И-НЕ, а также выхода восьмого элемента И - НЕ с четвертым входом шестого элемента И - НЕ в О-триггерах сохраняется информация, записанная в режиме сдвига, несмотря на положительный фронт, формируемый на входе СН при переходе из режима сдвига. Существенным отличием предложенного О-триггера является то, что при построении многоразрядного сдвигового регистра нагрузка на синхросигнал сдвига невелика и не зависит от числа разрядов этого регистра, т. е. всегда фиксирована. О - триггер позволяет построить сдвиговый регистр произвольной разрядности без риска сбоя при выполнении операции сдвига.Формула изобретения О-триггер, содержащий шесть элементов И - НЕ, причем выход первого элемента И - НЕ соединен с первым входом второго элемента И - НЕ, выход которого соединен с первыми входами первого, третьего и четвертого элементов И - НЕ, выход четвертого элемента И-НЕ соединен с первыми входами пятого и шестого элементов И-Н Е, выход шестого элемента И-НЕ соединен с вторыми входами первого и четвертого элементов И - НЕ, третий вход первого и второй вход третьего элементов И - НЕ являются Я - входом О-триггера, вторые входы второго, пятого и шестого элементов И - НЕ являются В-входом О-триггера, третьи входы второго 5 и четвертого элементов И - НЕ являются первым С - входом О - триггера, а третий вход шестого элемента И-НЕ - первым О-входом О - триггера, выходы третьего и пятого элементов И-НЕ соединены соответствен но с третьими входами пятого и третьегоэлементов И - НЕ и являются прямым и инверсным выходами О-триггера, о т л и ч а ю - щ и й с я тем, что, с целью расширения области применения за счет возможности 15 использования О-триггера в контролепригодных последовател ьностн ых устройствах, в него введены седьмой, восьмой, девятый, десятый и одиннадцатый элементы И-НЕ, причем выход седьмого элемента И - НЕ со единен с первыми входами восьмого и девятого элементов И - НЕ, выход девятого элемента И - НЕ соединен с первым входом десятого элемента И - НЕ, выход которого соединен с четвертыми входами первого и 25 третьего, вторыми входами восьмого и девятого и первым входом одиннадцатого элементов И - НЕ, выход восьмого элемента И - НЕ соединен с четвертыми входами пятого и шестого, первым входом седьмого и 30 вторым входом одиннадцатого элементовИ-НЕ, третий вход восьмого и второй вход десятого элементов И - НЕ являются вторым С - входом О - триггера, а второй вход седьмого элемента И-НЕ - вторым О-выходом 35 О-триггера, четвертые входы второго и четвертого элементов И - НЕ являются входом выбора режима работы, а выход одиннадцатого элемента И-НЕ - выходом синхронизации О-триггера.1624532 оставитель А.Дерюгинехред М.Моргентал орректор Л,Бескид ктор М.Келемеш нно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Произво каз 194 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
