Система управления сетчатым барабанным фильтром

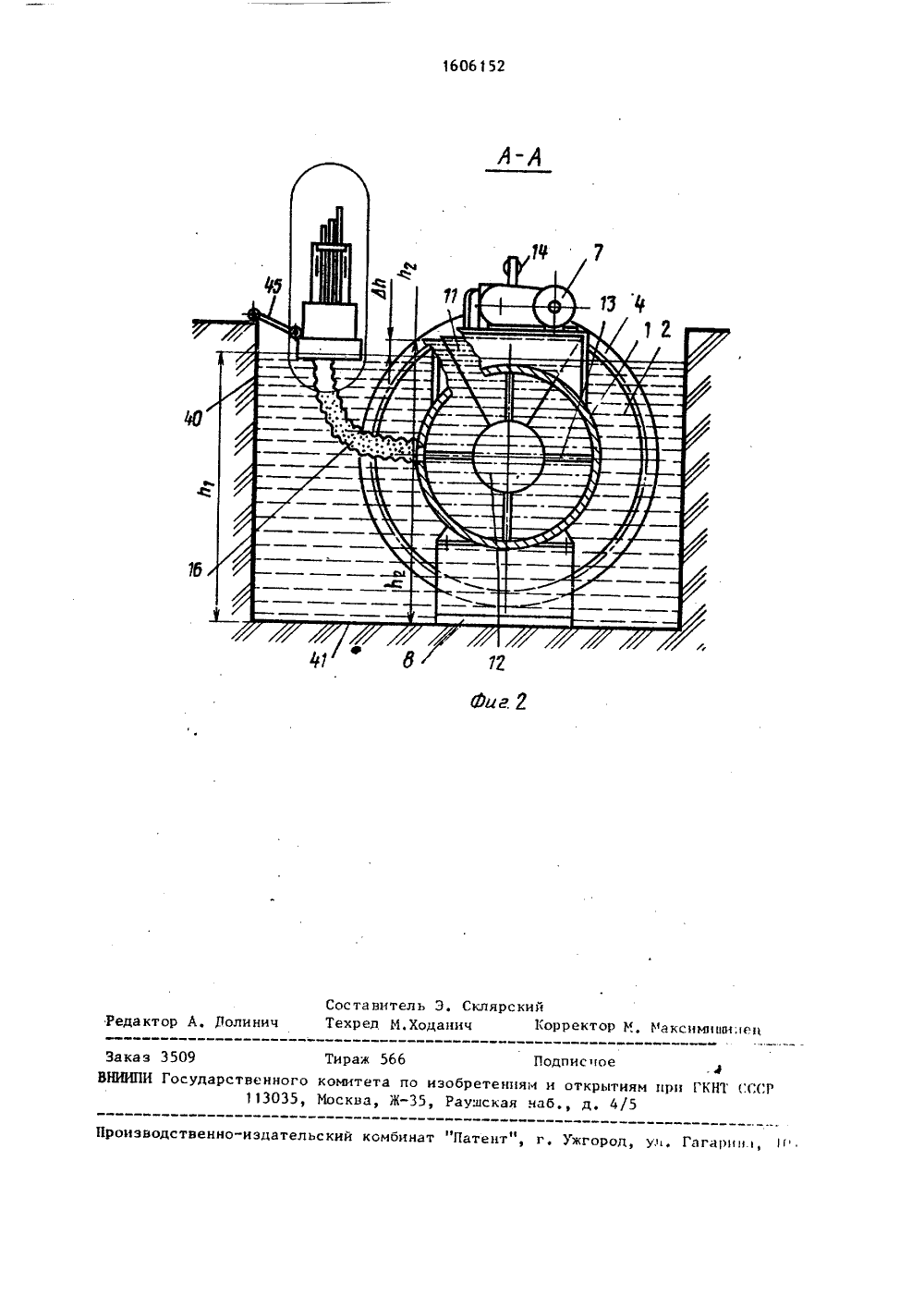

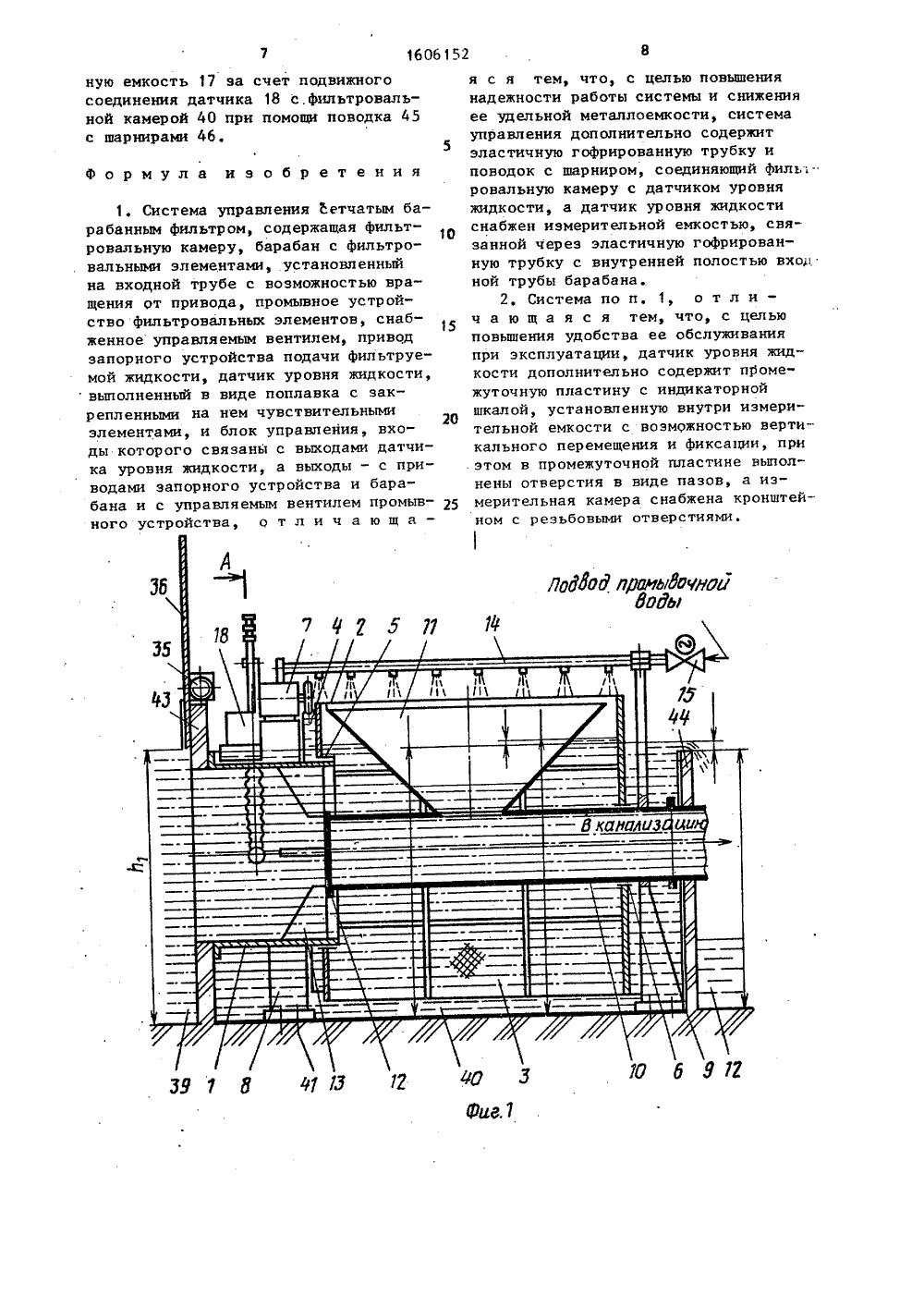

СРОЭ СОВЕТСКИХСйОйниэаРЕСПУБЛИК 09 (1 ИА 1 И 1)5 В 01 Р 37 04 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЬЙ КОМИТЕТ.ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 1(71) Конструкторское бюро по разработке спецоборудования для очистныхсооружений водопровода и канализации(56) Авторское свидетельство СССРУ 1104717, кл. В 01 Р 37/04, 1983.Авторское свидетельство СССРВ 710586, кл. В 01 Э 37/04, 1978.Каталог оборудования и аппаратурыпо обработке воды, Дрезден, 1973,с. 67, 73.Авторское свидетельство СССРУ 1337118, кл, В 01 П 37/04, 1985. 2(54) СИСТЕМА УПРАВЛЕНИЯ СЕТЧАТЫМ БА-. РАБАННЬП 4 ФИЛЬТРОМ(57) Изобретение относится к системам управления сетчатымибарабанными фильтрами, используемыми при очистке сточных вод. Применение системы позволит повысить надежность ее функционирования и снизить удельную металло- емкость конструкции. Система управления содержит входную трубу 1, барабан 2 с фильтровальными элементами и цевочным колесом 4, связанным с приводом 7, промывное устройство с управляемым вентилем 15, эластичную гофрированную трубу 16, соединенную с измерительной емкостью 17 и с входной трубой 1, кронштейн 20, болты 21, пазы 22 кронштейна 20, промежуточную пластину 23, датчик 18. уровня,1606152 45 шкалу 24, прижимные планки 25, винты 26, датчики 27 и 28 положения,дополнительный датчик 29 положения,чувствительные элементы 30-31, блок33 управления приводом 7 барабана2 и вентилем 15, блок 34. управления Изобретение относится к системам управления . сетчатыми барабанными фильтрами и может быть использовано 15 при водоподготовке сточных вод.Цель изобретения - повышение надежности работы системы и снижение ее удельной металлоемкости.На фиг. 1 изображен сетчатый барабанный Фильтр, установленный в фильтровальной камере, общий вид; на фиг. 2 - сечение А-А на фиг. 1; на фиг 3 - система управления сет 25 чатым барабанным фильтром.Система управления содержит входную трубу 1, барабан 2, снабженный фильтровальными элементами 3, цевочное. колесо 4, подшипники 5 и 6 скольжения, на которых с возможностью враю30 щаться установлен барабан 2 с цевочным колесом. 4, находящимся в зацеплении с приводом 7 барабана 2, стойки 8 и 9, трубу 10 отвода осадка с приемной воронкой 11 и крышкой 12, соединенной с входной трубой 1 с помощью косынок 13, промывное устройство 14 с управляемым вентилем 15, закрепленное на стойках 8 и 9. С входной трубой 1 соединена элас .тичная гофрированная трубка 16, второй конец которой соединен с измерительной емкостью 17 датчика 18 уровня, установленного на поплавке 19.Внутри измерительной емкости 17 установлен кронштейн 20 с резьбовыми , отверСтиями под болты 21, с помощью которых через пазы 22 с возможностью вертикального перемещения крепится 50 промежуточная пластина 23 с индикаторной шкалой 24, к которой прижимными планками 25 и винтами 26 закреплены датчики 27 и 28 положения и дополнительный датчик 29 положения, 55 чувствительные элементы 30, 31 и 32которых установлены на соответствующих отметках шкалы 24, Датчики 27 приводом 35 запорного устройства36 подачи фильтруемой жидкости, устройства 37 и 38 звуковой и световой сигнализации, фильтровальную камеру40 и поводок 45 с шарниром 46.з.п. Ф-лы, 3 ил. и 28 положения соединены с блоком 33 управления приводом 7 барабана 2 и управляемым вентилем 15. Дополнительный датчик 29 положения соединен с блоком 34 управления приводом 35 запорного устройства 36 подачи фнльтруемой жидкости, устройством 37 звуковой сигнализации и устройством 38 световой сигнализации.Очистное сооружение состоит из подводного канала 39, фильтровальной камеры 40 с бетонированным основанием 4 1 и отводного канала 42. Фильтровальная камера 40 отделена от подводного канала 39 стенкой 43, а от отводного канала 42 - стенкой 34, Датчик 18 соединен с фнльтровальной камерой 40 поводком 45 с шарнирами 46, обеспечивающими вертикальное перемещение датчика 18 при изменении уровня воды в фильтровальной камере 40.Система управления работает следующим образом.Загрязненная вода поступает в подводной канал 39 и из него через входную трубу 1 заполняет полость барабана 2. Через фильтровальные элементы 3 отфильтрованная вода просачивается в фильтровальнчю камеоч 40. Заполнение подводного канала 39 и фильтровальной камеры 40 происходит до тех пор, пока уровень воды не достигает верхней отметки стенки 44, В этот момент производится настройка системы управления, для это" го вручную подается сигнал на блок 34 управления, который включает привод 35, перекрывая .", помощью запорного устройства 36 поступление воды во входную трубу 1,ри этом уровень воды в фильтровальной камере 40, полости барабана 2 и измерительной емкости 17 одинаков. Датчики 27, 28 и 29 положения закрепляются на промежуточной пластине 23 с помощью прижимных нланок 25 н винтов 26 та 1606152: установлен на отметке шкалы 24, расположенной от торца А на расстоянии,равном минимальной величине перепадацЬ щ на фильтровальных элемейт,х3, что соответствует гидравлическомусопротивлению незагрязненных фильтровальных элементов 3, а чувствительный элемент 31 датчика 28 положениядолжен быть установлен на отметкешкалы 24, расположенной от ее нижнего торца на расстоянии, равном6 Ь,- максимальному перепаду, допускаемому при фильтровании, когдауже требуется промывка фильтровальныхэлементов 3Чувствительный элемент 32 дополнительного датчика 29 положенияустанавливается на отметке шкалы 24,соответствующей аварийному перепадуЬЬ о, когда дальнейшая работа безпринятия экстренных мер невозможна,что соответствует аварийному режиму.После того, как датчики 27, 28 и 29положения закреплены, промежуточнаяпластина 23 за счет пазов 22 устанавливается таким образом, чтобынижний ее торец касался поверхностиводы и измерительной емкости 17, ификсируется на кронштейне 20 с помощью болтов 21. После этого системауправления готова к работе,Затем вручную подается сигнал наблок 34 управления, который включаетпривод 35, открывающий с помощью запорного устройства 36 доступ водыво входную трубу 1.При дальнейшем повышении уровняводы до Ь 1 в подводном канале 39 ибарабане 2 за счет гидравлическогосопротивления Фильтровальных элементов 3 в фильтровальной камере 40установится несколько меньший уровень Ь, равный сумме высоты Ьс стенки 44 и высоты гребня водослива 611При этом отфильтрованная вода перетекает через стенку 44 в отводной канал42 и оттуда поступает на дальнейшуюобработку. В этом случае фильтрованиеводы через фильтровальные элементы 3происходит под действием перепададавления ДЬ, который по мере загрязнения фильтровальных элементов 3 увеличивается от а Ь мин до Ь Ьщ В изме рительной емкости 17 уровень водыравен уровню воды в барабане 2. Присоприкосновении с водой чувствительно о элемента 31 датчика 28 положенияблок 33 управления включает привод 7 иоткрывает управляемый вентиль 15. Барабан начинает вращаться и одновременно начинает работать промывноеустройство 14, под действием которогоосадок, отложившийся на стенках фильтровальных элементов 3 со сторонывнутренней полости барабана 2, смы-вается и попадает в приемную воронку11 и из нее через трубу 10 отводитсяв канализацию. По мере регенерациифильтровальных элементов 3 их гидравлическое сопротивление уменьшается,а, следовательно, уменьшается и перепад ЬЬ. При уменьшении перепада ЬЬдо АЬ чувствительный элемент 30датчика 27 положения теряет контактс водой и при помощи блока 33 управления выключается привод 7 и закрывает управляемый вентиль 15, Барабан2 останавливается, и промывное устройство 14 выключается, Фильтровальные элементы 3 при этом полностьюрегенерированы,Если в процессе промывки гидравлическое сопротивление фильтровальных элементов 3 не понижается и перепад давлений продолжает расти, то придостижении аварийного перепада 6 Ьв контакт с водой вступает чувствительный элемент 32 дополнительногодатчика 29 и при помощи блока 34управления приводом 35 запорное устройство 36 прекращает подачу фильтруемой жидкости во входную трубу 1.Одновременно включаются устройство37 звуковой и устройство 38 световойсигнализации, указывая на аварийныйрежим работы.После регенерации фильтровальныхэлементов 3 и проведения при необходимости аварийных работ по достижению номинального перепада аЬ устройства 37 и 38 отключаются, с помощью привода 35 запорное устройство36 открывается и работа сетчатогобарабанного Фильтра продолжается вописанном выше порядке.При изменении величины перепадаизменяется производительность сетчатого барабанного фильтра, что ведет к изменению высоты гребня водослива ЬЬ и уровня в Фильтровальнойкамере Ъ, Для измерения фактическойвеличины перепада ЬЬ на фильтроваль-.ных элементах 3 при изменении уровняЬ поплавок 19 перемещает измеритель 5 1 О 15 20 25 ЗС 35 40 45 50 55ную емкость 17 за счет подвижного соединения датчика 18 с.фильтровальной камерой 40 при помощи поводка 45 с шарнирами 4 б.формула изобретения1. Система управления сетчатым барабанным фильтром, содержащая фильтровальную камеру, барабан с фильтровальными элементами, установленный на входной трубе с возможностью вращения от привода, промывное устройство фильтровальных элементов, снабженное управляемым вентилем, привод запорного устройства подачи фильтруемой жидкости, датчик уровня жидкости,выполненный в виде поплавка с закрепленными на нем чувствительными элементами, и блок управления, входы которого связаны с выходами датчика уровня жидкости, а выходы - с приводами запорного устройства и барабана и с управляемым вентилем промывного устройства, о т л и ч а ю щ а -я с я тем, что, с целью повышениянадежности работы системы и сниженияее удельной металлоемкости, система 5управления дополнительно содержитэластичную гофрированную трубку иповодок с шарниром, соединяющий филь,.ровальную камеру с датчиком уровняжидкости, а датчик уровня жидкостиснабжен измерительной емкостью, связанной через эластичную гофрированную трубку с внутренней полостью входной трубы барабана,2. Система по п, 1, о т л и -ч а ю щ а я с я тем, что, с цельюповышения удобства ее обслуживанияпри эксплуатации, датчик уровня жидкости дополнительно содержит промежуточную пластину с индикаторнойшкалой, установленную внутри измерительной емкости с воэможностью вертикального перемещения и фиксации, при. этом в промежуточной пластине выполнены отверстия в виде пазов, а иэ мерительная камера снабжена кронштейном с резьбовыми отверстиями.1606152 Сос та ви тел ь Э. СклярсТехред Я.Ходанич рректор 1 ф, Ракснмишипе Долин Редакто одписцое оизводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарин.,Заказ 3509 ВНИИПИ Госуда Тираж 56 твенного комитета 113035, Москва, по изобретениям и открытиЖ, Раулская наб., д. 4/
