Устройство для испытаний датчиков уровня баковых систем

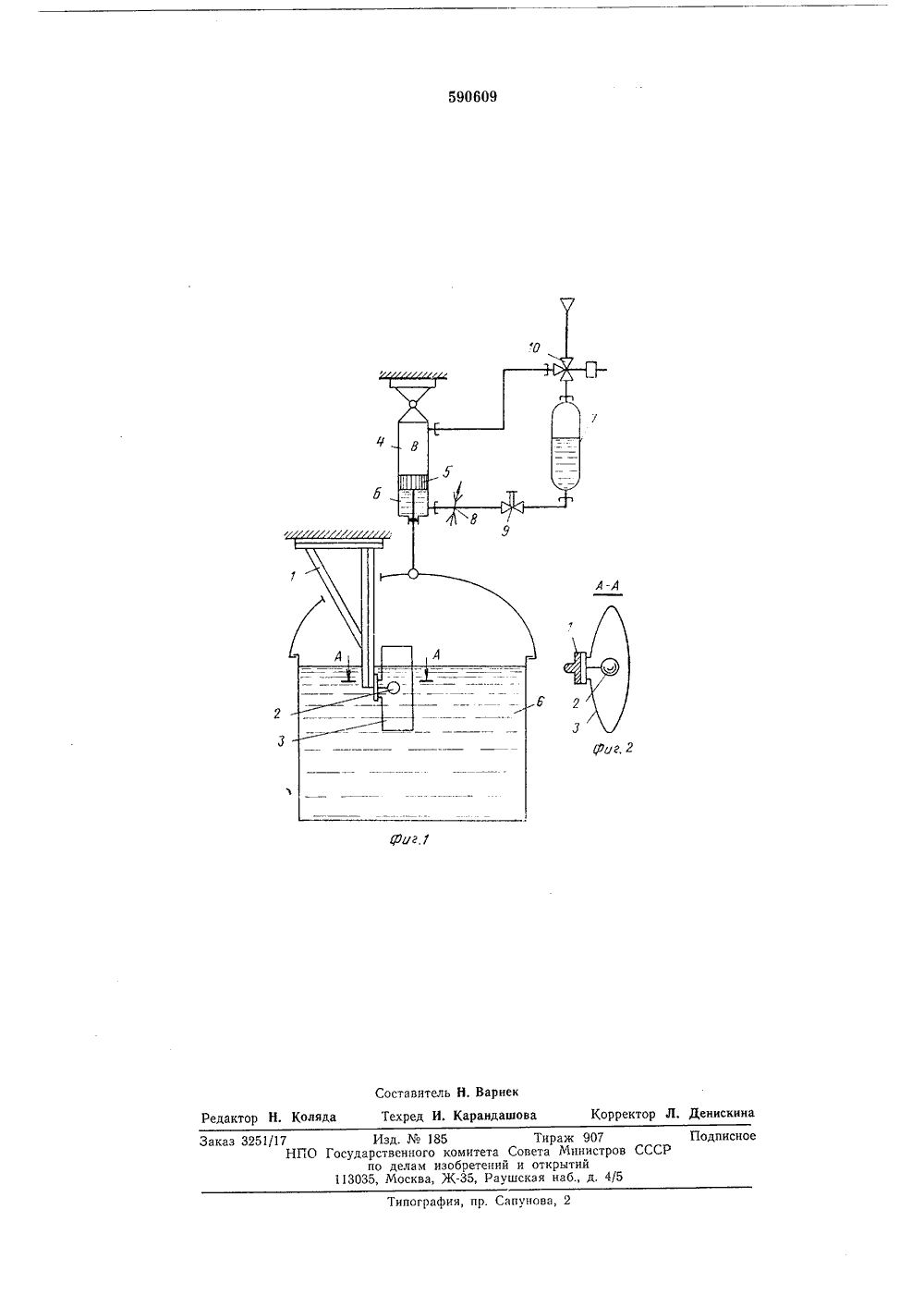

пп 5906 О 9 Союз Советских Социалистических Республик(23) Приор Совета Министр по делам нзобн открыт ССС ний 3) Опубликова 3) УДК 53.089.601,78, Бюллетень 5) Да бликования описания 01,02.78 2) Авторы изобретения(54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЙ ДАТЧИКО УРОВНЯ БАКОВЪХ СИСТЕМнаддува иит ресивер. Изобретение относится к стендовому испытательному оборудованию и может быть применено для испытаний работоспособности датчиков уровня, сигнализаторов уровня, определения налипаемости вязких жидкостей на элементы конструкций баков при их опорожнении,Известна испытательная установка для поверки датчиков уровня, в которой датчик уровня с помощью специального механизма перемещается относительно неподвижно установленной мерной емкости. Механизм перемещения имеет программный регулятор скорости для обеспечения требуемой точности поверки 11.Однако в случае работы на агрессивных жидкостях и легколетучих жидкостях, заражающих атмосферу производственных помещений, такие установки не соответствуют требованиям техники безопасности.Наибольшее распространение для подобных испытаний находят установки, содержащие рабочий и сливной баки, сообщенные трубопроводами. жидкость из одного бака в другой при этом передавливают сжатым воздухом.Известно устройство для испытаний и калибровки уровнемеров, содержащее мерный и сливной баки, соединенные трубами перелива с арматурой, механизм вертикального перемещ мудренаж ход2Однако это устройство предназначено для5 испытаний уровнемеров на заранее заданныхконтрольных уровнях жидкости, определяемых расположением труб перелива, а не впроцессе движения уровня относительно испытуемого объекта.10 К недостаткам устройства также можно отнести использование сжатого воздуха принаддуве баков, что накладывает определенныетребования по безопасности испытаний и ограничивает ассортимент рабочих жидкостей,15 на которых требуется испытывать датчикиуровня и на которых они работают в процессе эксплуатации,Целью изобретения является повышение эффективности испытаний и расширение ассор 20 ти мента рабочих жидкостей.Указанная цель достигается тем, что механизм вертикального перемещения мерной емкости выполнен в виде гидроцилиндра с поршнем, к штоку которого подвешена мерная ем 25 кость, при этом заполненный жидкостью ресивер гидравлической линией с регулируемымдросселем и вентилем подключен к одной полости гидроцилиндра, а пневматической линией через пневмоэлектроклапан подключен к30 другой полости гидроцплиндра, а также тем,5 10 15 что в мерной емкости расположен имитатор внутренней поверхности бака в месте установки датчика уровня, с которым он жестко связан и неподвижно закреплен относительно основания.На фиг, 1 показана принпипиальная схема предлагаемого устройства; на фиг. 2 - сечение А - А на фиг. 1,На раме установки закреплен кронштейн 1, на который монтируется объект испытаний, например, поплавковый сигнализатор уровня 2 и имитатор 3, геометрически имитирующий место расположения объекта в эксплуатационных условиях. Параллельно с кронштейном на раме закреплен гидроцилиндр 4 механизма перемещения, шток поршня 5 которого связан с емкостью 6 произвольной конфигурации и заполненной рабочей жидкостью. Полость 6 гидроцилиндра 4 сообщена с гидроресивером 7 трубопроводом, на котором установлены регулируемый дроссель 8 и вентиль 9. Полость В гидроцилиндра 4 и полость гидроресивера 7, свободная от жидкости, сообщены трубопроводами с пневмоэлектроклапаном 10 двойного действия, к которому подведен сжатый воздух. Перед проведением работ полость Б гидроцилиндра 4, половина объема гидроресивера 7 и соединяющий их трубопровод заполнены жидкостью.При подаче сжатого воздуха через пневмоэлектроклапан 10 в гидроресивер 7, шток поршня 5 гидроцилиндра 4 с постоянной скоростью перемещается в крайнее верхнее положение. При переключении пневмоэлектроклапана сжатый воздух поступает в полость В гидроцилиндра, перемещая шток в нижнее положение, Таким образом, имитируется процесс повышения или понижения уровня жидкости в баке относительно испытуемого объекта в процессе эксплуатации.Постоянство скорости движения бака с жидкостью обеспечивается применением гидравлики в системе полость гидроцилиндра - гидр оресивер, Величина скорости регулируется дросселем 8, а при необходимости изменением давления сжатого воздуха, подводи- мого к пневмоэлектроклапану 10. Вентиль 9 20 25 30 35 40 45 перекрывается при необходимости остановки поршня гидроцилиндра в любой точке между крайними положениями. Предлагаемое устройство обеспечивает проведение испытаний в условиях, имитирующих движение уровня жидкости в баках. Применение имитатора обеспечивает характер обтекания жидкостью испытуеиого объекта, В целом процесс подготовки и проведения испытаний упрощается, снижаются требования безопасности к испытаниям из-за отказа от сосудов, работающих поц давлением, имеется возможность визуального наблюдения и проведения киносъемки процесса испытаний. Продолжительность испытаний сокращена вдвое,Формула изобретения1. Устройство для испытаний датчиков уровня баковых систем, содержащее мерную емкость, заполненную рабочей жидкостью, основание для крепления датчика уровня, механизм вертикального перемещения мерной емкости, пневмогидравлические линии с арматурой и ресивером, отличающееся тем, что, с целью повышения эффективности испытаний и расширения ассортимента рабочих жидкостей, механизм вертикального перемещения мерной емкости выполнен в виде гидрсцилиндра с поршнем, к штоку которого подвешена мерная емкость, при этом заполненный жидкостью ресивер гидравлической линией с регулируемым дросселем и вентилем подключен к одной полости гидроцилиндра, а пневматической линией через пневмоэлектроклапан подключен к другой полости гидроцилиндра.2, Устройство по п. 1, отличающееся тем, что в мерной емкости расположен имитатор внутренней поверхности бака в месте установки датчика уровня, с которым он жестко связан и неподвижно закреплен относительно основания.Источники информации,принятые во внимание при экспертизе1. Патент США3578755, кл. 73 - 1 К, опублик. 1971.2, Авторское свидетельство СССР380963, кл, Сл 01 Р 25/00, 1973.590609 Составитель Н. Варнекедактор Н. Коляда Техред И, Карандашова Корректор скина Подписи Тираж 907омитета Совета Министрообретений и открытий-35, Раушская наб., д. 4/5 Изд.185 осударственного к по делам из 113035, Москва, Ж
