Датчик испытательных текстов

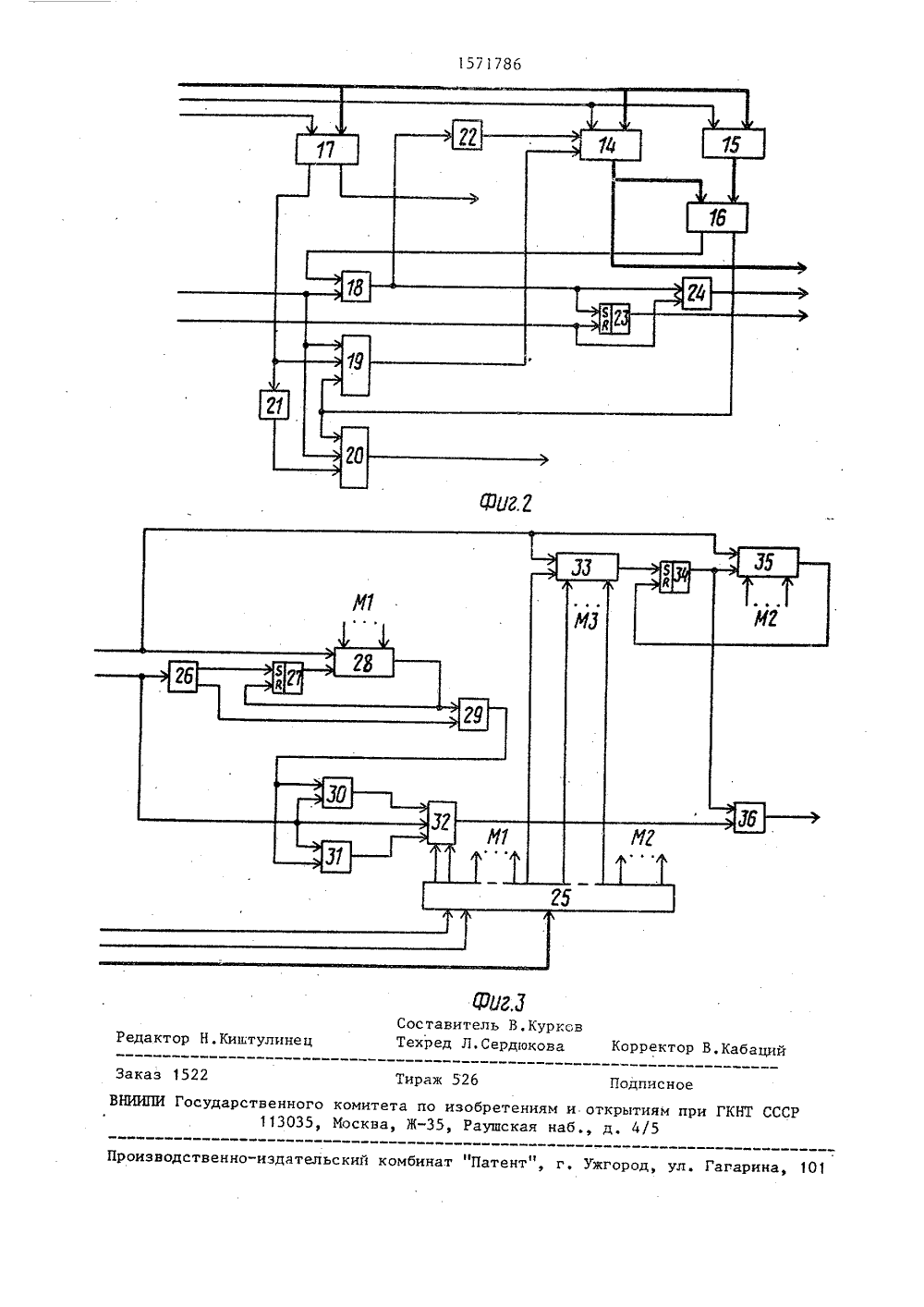

(5 04 Т. 12/26 // С 06 Р 1 ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ едоев(54) ДАТЧИК ИСПЫТАТЕЛЬН ,(57) Изобретение относи рольно-измерительной те изобретения - повышение :ти имитациителеграфных Ввод информации в устр ствляется.по шине 12 уп шине 13 данных. Дешифр ЫХ ТЕКСТОВ тся к .контхнике. Цель достоверно сигналов. йстэо осуще равления и тор 11 деши ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТПРИ ГКНТ СССР- (56) Твердов Б.И. и дри факсимильная аппараи связь, 1986, с. 120 рирует команды, по которым производится загрузка информации в программируемые блоки 9 и 10. После загрузки информации устройство Формируетиспытательный текст в соответствиис информацией блока 10. Счетчик 7отсчитывает число тактов и выдает вблок 9 сигнал "Конец слова", послечего начинается новый цикл Формирования. Синхронизация устройства осуществляется генератором 1, пуск которого осуществляется по команде блока9, сигнал с генератора 1 подаетсяна делитель 2 и формирователь 3, которые снижают частоту генератора 1до значения, определяющего скоростьвыдачи испытательной последовательности. Управление делителем 2 осуществляется блоком 9. 3 ил 1 табл,авлена электричесма датчика испытафиг, 2 - электрич ская структурная схема блока управл ния; на фиг, 3 - электрическаяс руктурная схема формирователя иск жений.Датчик испытательных текстов(1 нг. ) содерант генератор 1 тактов импульсов, делитель 2 частоты,Ф рмирователь 3 меандра, регистр 4с вигов, триггер 5, Формирователь 6и кажений, счетчик 7, инвертор 8,бгок 9 управления, блок 10 памяти,дешифратор 11 команд, шину 12 управлния и шину 13 данных.Блок 9 управления (фиг, 2) содержит счетчик 14 адреса, регистр 15 кон чного адреса, элемент 16 сравнен я, регистр 17 состояния, первый1 , второй 19, третий 20 элементыИ инвертор 21, элемент 22 задержки,триггер 23 и элемент 24 ИЛИ.Формирователь 6 искажений (фиг, 3)с 1 эдержит регистр 24 управления, формгрователь 26 значащих моментов телграфных сигналов, первый триггер21, первый счетчик 28, счетный тригг р 29 элемент 30 И, элемент 31коммутатор 32, таймер 33, второйтриггер 34, второй счетчик 35, сумиатор 36 по модулю 2,Устройство работает следующим образом,Перед работой датчика производится загрузка его памяти телеграфнымтекстом, а также загрузка программируемых блоков соответствующими данными е Загрузка осуществляется с помощью дешифратора 11 команд, который преобразует команды ЭВМ в управляющие сигналы Дешифратор 11 выдаеУправляющие сигналы;НУ (начальная устаНал для сброса всех реГиков и триггеров в ис следующие сигсчетов гистро ходное состо Изобретение относится к контрольн -измерительной технике и может б ть использовано в качестве прогр ммируемого имитатора телеграфных сигналов.Цель изобретения - повышение достоверности имитации телеграфных сигналов.На фиг1,предст к я структурная схе т ьных текстов; наЗП ЛДР (загись адресов) - сигналдля записи начального и конечногоадресов текста соответственно в счет 5чик 14 текущего и регистр 15 конечного адресов блока 9 управления;ЗП БП - запрос в блок управленияна запись информации в блок 10(фиг. 1) памяти по адресу, хранящемуся в счетчике 14 текущего адресаи принятому по предыдущей команде;ЗП ДЧ - сигнал на запись кода вделитель 2 частоты;ЗП БИИ - сигнал на запись кода вФормирователь 6.Эта операция может производитьсякак в процессе загрузки датчика, таки во время его работы,После загрузки всех блоков датчика микро-ЭВМ выдает команду на запись код в двухразрядный регистр 17состояния (РС) блока 9 управления,Состояние разрядов этого регистра определяет режим работы датчика (см.таблицу). Режим работыдатчика Состояние разрядо 2 р 1 р НерабочийОднократная выдача текстаНепрерывная (цилическая) работ Информация в регистр 17 записывается по сигналу дешифратора 11. Приналичии " 1" в первом разряде регистра17 происходит пуск генератора 1, приналичии "0" - останов,С выхода генератора 1 импульсы счастотой Г поступают на первый входделителя 2 частоты. Делитель 2 частоты и Форгпгрователь 3 снижают эту частоту до значения Е , определяющегоскорость выдачи испытательной последовательности.Сигнал с выхода Формирователя 3поступает на вход "Сдвиг" регистра4, на вход счетчика 7, на синхронизирующий вход триггера 5, который является дополнительным разрядом ре 55гистра 4, и на вход инвертора 8. Свыхода инвертора 8 сигнал поступаеттаким образом, что его переднийФронт приходится на середину посылки,поступающей с выхода триггера 5, 5 15Счетчик 7 сдвигов отсчитывает число И, где И - разрядность блока 10 памяти и регистра 4, после чего счетчик 7 выдает в блок 9 управления сигнал "Конец слова" (КСЛ). По этому сигналу блок 9 управления выставляет в блок 10 памяти сигналы обращения: запрос, адрес и режим обращения чтение/запись, В ответ на это обращение блок 10 памяти выдает информацию в регистр 4.Через время С д после запросаблока 9 управления на чтение к счетчику 14 адреса прибавляется "+1".Временные соотношения должны удовлетворять условиюйэаДЦлгде й = 1/Гэ - время прохожденияодного бита информации в регистре 4;С зд - время, определяем;,еэлементом 22 задержки;- цикл памяти,Таким образом, очередное словоиз блока 10 памяти должно быть записано в регистр 4 до следующего сдвига. Далее процесс выдачи информацииповторяется до тех пор, пока в блоке9 управления не наступает сравнениятекущего и конечного адресов, т,е.пока из блока 10 памяти не будетвыбран заданный текст,Если в регистре 17 состояния задан режим однократной выдачи текста("0" во втором разряде), то при сравнении адресов с выхода третьего элемента 20 И сигнал "Конец работы"(КР) через блок 11 внешнего обменавыдается в микро-ЭВМ. Если задан непрерывный режим, работы, то при сравнении адресов сигнал с выхода второго элемента 19 И устанавливает счетчик 14 текущего адреса в исходноесостояние, и далее весь процесс работы датчика повторяется до тех пор,пока не последует соответствующейкоманды от микро-ЭВМ.Формирователь 6 (Фиг, 3) позволяет имитировать для низкоскоростныхканалов искажения двух типов преобладания" и "дробления" в широкихпределах, выраженных в процентах отдлительности элементарной посылки.Вид и величина искажений задаетсяв регистр 25 управления по соответ 71786 50 10 15 20 25 30 ствующей команде микро-ЭВМ, котораяможет выполняться как в процессе загрузки, так и в процессе работы датчика.Формирователь 6 работает следующимобразом.Генератор 1 (Фиг. 1) тактовых импульсов вырабатывает импульсы, частота которых Г, во много раз превыпает скорость телеграфирования. Делитель 2 частоты программируется таким образом, чтобы частоты Г и Г,на соответствующих выходах находилисьв соотношении 1:50. Учитывая то, чтоФормирователь 3 делит дополнительнуючастоту Г еще на два, то скоростьпрохождения информации в регистре 4и триггере 5 в 100 раз ниже по отношению к г. , Такое соотношение частотсигналов использовано для того, чтобы величину искажений задавать в про-.центах,Телеграфные посылки, поступающиес триггера 5 на вход формирователя6, преобразуются формирователем 26(фиг. 3) в две последовательностиимпульсов. Импульсы, совпадающие спередними фронтами посылок, устанавливают счетный триггер 29 в нулевоесостояпие. Импульсы, совпадающие скаждым фронтом посылок, устанавлива 1 1ют первый триггер 27 в единичноесостояние, благодаря чему снимаемыйс него сигнал открывает счетный входсчетчика 28. Начинается уменьшение ег о с одержимог о,Выходной сигнал счетчика 28 появляется с задержкой С , определяемой коэффициентом пересчета этого счетчика - М 1. Длительность этого временного интервала и определяет величину вносимых блоком преобладаний, при этом каждой единице счета соответствует 1 Е преобладаний.Выходной сигнал счетного триггера 29 совместно с входными телеграфными посылками поступает на входы элементов 30 И и элемента 31 ИЛИ, формируяна выходе этих элементов телеграфные посылки соответственно с отрицательнымн и положительными преобладаниями необходимой величины, которые,поступают на коммутатор 32. Если на управля;ощих входах коммутатора 32 потенциалы, соответствующие логическому нулю", то телеграфный сигнал с входа формирователя 6 про510 Фходит без искажения на выход коммутатора 32.При наличии логической "единицы" на первом управляющем входе,коммутатора 32 на его выход проходит телеграфный сигнал с выхода элемента 30 с отрицательными преобладаниями. При наличии логической "единицы" на втор м управляющем входе коммутатора 32 н его выход;проходит телеграфный сигнал с положительными преобладаниями с выхода элемента 31.Если схема для имитации дроблений отключена (логический "0" на управляющем входе таймера 33 и вследствие эого - логический "О" на втором воде сумматора 36 по модулю 2), то телеграфный сигнал с выхода коммутатора 32 через сумматор 36 по модулю 2 поступает на выход датчика.Имитация дробления происходит седующим образом. При наличии потенциалов логическбй "1" на управляющем входе таймера 33 он начинает отсчитывать промежуткй времени, определяемые величиной М . По истечении такого промежутка т ймер 33 выдает импульс, который в водит второй триггер 34. Потенциал с выхода второго триггера 34 разрешает прохождение тактовых импульсов с частотой г, на второй счетчик 35, содержимое которого уменьшается от величины М 2 до О. При появлении сигнала "Сч = О" второй триггер 34 перебрасывается в "нулевое" состояние. Интервал времЕни, в течение которого второй триггер 34 находится в "единичном" сОстоянии, определяет величину вносймых блоком искажений типа "дробленйе". С выхода второго триггера 34 сигнал поступает на второй вход сумматора 36 по модулю 2 и, складываясь с телеграфным сигналом, поступающим на первый вход сумматора 36, искажает его соответствующим образом. 20 25 30 35 40 45 Формула изобретения Датчик испытательных текстов, содержащий формирователь меандра, блок управления, триггер, формирователь искажений, последовательно соединенные генератор тактовых импульсов и делитель частоты, о т л и - ч а ю щ и й с я тем, что, с целью повышения достоверности имитации те.леграфных сигналов, введены последовательно соединенные блок памяти, вход которого соединен с первым выходом блока управления, и регистр,сдвигов, второй вход и выход которого соединены соответственно с выходом формирователя меандра, и входомтриггера, синхронизирующий вход которого соединен с вторым входом регистра сдвигов, а выход является первымвыходом датчика, инвертор, вход которого соединен с выходом формирователя меандра, а выход является вторымвыходом датчика, счетчик, .-д и выход которого соединены соответственно с входом инвертора и информацион- .ным входом блока управления, второйвыход которого соединен с управляющим входом генератора тактовых импульсов, и дешифратор команд, входкоторого соединен с третьим выходомблока управления, первый управляющийвход которого является входом дляподключения шины управления каналавзаимодействия с ЭВМ, шина данныхкоторого подключена к входам данныхдешифратора команд, блока управления, блока памяти, формирователя искажений и делителя частоты, а выходсоединен с вторым управляющим входомблока управления, формирователя искажений и делителя частоты, первый ивторой выходы которого соединенысоответственно с входом формирователя меаьдра и первым входом формирователя искажений, второй вход которого соединен с выходом триггера, авыход является третьим выходом датчика.157178 б Составитель В.КурковТехред Л,Сердюкова Корректор В.Кабаций Редактор Н,Киктулинец Заказ 1522 Тираж 526 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5
