Формирователь импульсов

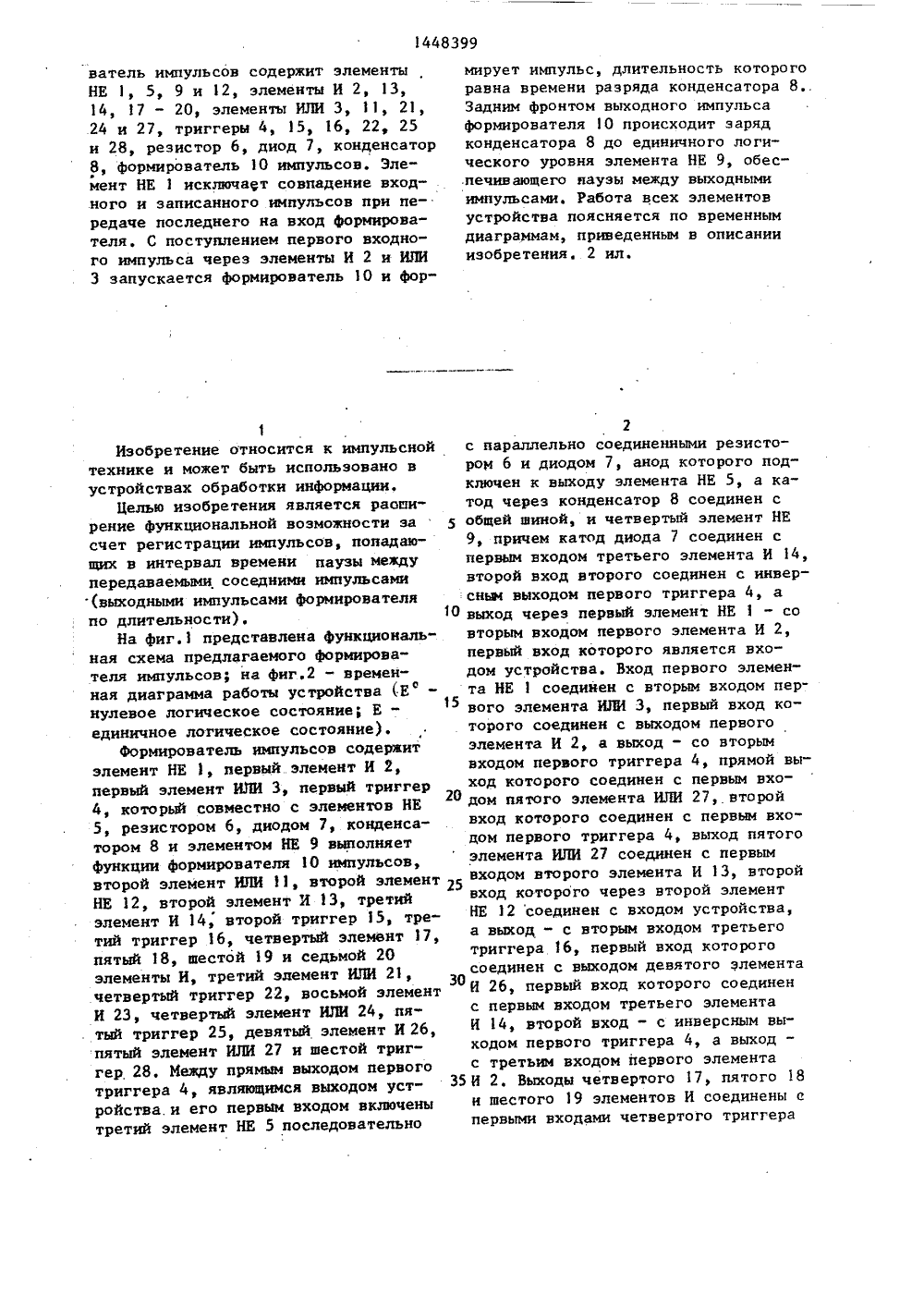

(21 (22 71)инст 72) ический 56) ССР81,Р985. У 95АвВ 12 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И 0%НРЫТИЯМГн И ПЕТ СССР ИСАЙКЕ ИЭОБР ВТОРОКОЮУ СВИДЕТЕЛЬСТ 4209025/24-2118,12,8630,12,88. Бюл. У 48Азербайджанский политехнтут им. Ч,ИльдрымаФ.А.Абдурагимов621,374(088.8)Авторское свидетельство678, к , Н 03 К 5/153, 1торское свидетельство СС8902, кл. Н 03 К 5/153,(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ(57) Изобретение относится к импульсной технике и может быть использовано в устройствах обработки информации. Цель изобретения - расширениефункциональных возможностей - достигается за счет реГистрации импульсов,попадающих в интервал времени паузымощу передаваемыми соседними импульсами - выходными импульсами формирователя по длительности, Формиро1448399 ватель импульсов содержит элементы НЕ 1, 5, 9 и 12, элементы И 2, 13, 14, 17 - 20, элементы ИЛИ 3, 11, 21, 24 и 27, триггеры 4, 15, 16, 22, 25 и 28, резистор 6, диод 7, конденсатор 8, формирователь 10 импульсов. Элемент НЕ 1 исключает совпадение входного и записанного импульсов при передаче последнего на вход Формирователя. С поступлением первого входного импульса через элементы И 2 и ИЛИ 3 запускается формирователь 10 и фор 1Изобретение относится к импульсной технике и может быть использовано в устройствах обработки информации.Целью изобретения является раопирение функциональной возможности за счет регистрации импульсов, попадающих в интервал времени паузы между передаваемыми соседними импульсами (выходными импульсами Формирователя по длительности).На Фиг.1 представлена Функциональная схема предлагаемого Формирователя импульсов; на фиг.2 - временная диаграмма работы устройства (Е нулевое логическое состояние; Е " единичное логическое состояние).Формирователь импульсов содержит элемент НЕ 1, первый элемент И 2, первый элемент ИЛИ 3, первый триггер 4, который совместно с элементов НЕ 5, резистором 6, диодом 7, конденсатором 8 и элементом НЕ 9 выполняет функции Формирователя 10 импульсов, второй элемент ИЛИ 11, второй элемент НЕ 12, второй элемент И 13, третий элемент И 14, второй триггер 15, третий триггер 16, четвертый элемьнт 17, пятый 18, шестой 19 и седьмой 20 элементы И, третий элемент ИЛИ 21, четвертый триггер 22, восьмой элемент И 23, четвертый элемент ИЛИ 24, пятый триггер 25, девятый элемент И 26, пятый элемент ИЛИ 27 и шестой триггер 28. Между прямьва выходом первого триггера 4, являющимся выходом устройства.и его первым входом включены третий элемент НЕ 5 последовательно мнрует импульс, длительность которогоравна времени разряда конденсатора 8.,Задним фронтом выходного импульсаформирователя 1 О происходит зарядконденсатора 8 до единичного логического уровня элемента НЕ 9, обеспечивающего наузы между выходнымиимпульсами. Работа всех элементовустройства поясняется по временнымдиаграммам, приведенным в описанииизобретения. 2 ил. 2с параллельно соединенными резистором 6 и диодом 7, анод которого подключен к выходу элемента НЕ 5, а катод через конденсатор 8 соединен с 5 общей шиной, и четвертый элемент НЕ9, причем катод диода 7 соединен спервым входом третьего элемента И 14,второй вход второго соединен с инверсным выходом первого триггера 4, а 10 выход через первый элемент НЕ 1 - совторым входом первого элемента И 2,первый вход которого является входом устройства. Вход первого элемента НЕ 1 соединен с вторым входом пер вого элемента ИЛИ 3, первый вход которого соединен с выходом первогоэлемента И 2, а выход - со вторымвходом первого триггера 4, прямой выход которого соединен с первым вхо дом пятого элемента ИЛИ 27, второйвход которого соединен с первым входом первого триггера 4, выход пятогоэлемента ИЛИ 27 соединен с первымвходом второго элемента И 13, второйвход которого через второй элементНЕ 12 соединен с входом устройства,а выход - с вторым входом третьеготриггера 16, первый вход которогосоединен с выходом девятого элементаИ 26, первый вход которого соединенс первым входом третьего элементаИ 14, второй вход - с инверсным выходом первого триггера 4, а выход -с третьим входом первого элемента 35 И 2, Выходы четвертого 17, пятого 18и шестого 19 элементов И соединены спервыми входами четвертого триггера31448322, второго 11 и четвертого 24 эле-ментов ИЛИ соответственно, а такжес входами третьего элемента ИЛИ 21,выход которого соединен с вторымвходом второго триггера 15, первыйвход которого соединен с выходом второго элемента НЕ 12, а инверсный выход - с вторыми входами элементовИ 17 - 19, первые входы которых соединены с входом устройства, третьивходы - с прямым выходом третьеготриггера 16, четвертые - с инверсными выходами четвертого 22, пятого 25и шестого 28 триггеров соответственно, а пятые входы элементов И 17 и18 соединены с прямыми выходами триггеров 25 и 28 соответственно, причемвторой вход четвертого триггера 22соединен с выходом элемента ИЛИ 11, 20а прямой выход - с вторым входомседьмого элемента И 20, первый входкоторого соединен с инверсным выходом пятого триггера 25, а выход - свторым входом второго элемента ИЛИ11, выход которого соединен с первымвходом пятого триггера 25, второйвход которого соединен с выходом четвертого элемента ИЛИ 24, а прямойвыход - с вторым входом восьмого эле- ЗОмента И 23, первый вход которого соединен с инверсным выходом шестоготриггера 28, а выход - с вторым входом четвертого элемента ИЛИ 24, выходкоторого соединен с первым входом 35шестого триггера 28, второй вход которого соединен с выходом третьегоэлемента И 13, третий вход которогосоединен с прямым выходом шестоготриггера 28,4 О Устройство работает следующим образом.С поступлением первого входного импульса .через последовательно сое диненные элементы И 2 и ИЛИ 3 запускается формирователь 10 и формируется импульс, длительность которого равна времени разряда конденсатора 8 При спаде первого входного импульса срабатывает элемент НЕ 12 и через элемент И 13, подготовленный выходным сигналом триггера 4 формирователя 10 через элемент ИЛИ 27, триггер 16, переброшенный в единичное состоя ние сигналом с выхода элемента И 13, а также через триггер 15, установленный в нулевое состояние, подготавливает входы элементов И 17 - 19. 994Если во время формирования первого импульса на вход устройства поступает следующий импульс, то этот импульс не просчитывается, а выделяет"ся с помощью элемента И 19 и черезэлемент ИЛИ 24 запоминается триггером 28, В это время входы элементовИ 17 и 18 блокированы сигналами сединичного выхода триггеров 25 и 28.С запоминанием импульса триггером 28блокируется вход элемента И 19 и подготавливается вход элемента И 17 длярегистрации третьего импульса, который запоминается триггером 22 черезэлемент И 17.Задним фронтом выходного импульсаформирователя 10 происходит зарядконденсатора 8 до единичного логического уровня элемента НЕ 9, обеспечивающего паузы между выходными импульсами формирователя 10. Высокий уровень потенциала с выхода элемента НЕ9 через элемент ИЛИ 27 при отсутствиивходного импульса не позволяет опрокидывания триггера 16 в нулевое состояние и условие для записи входныхимпульсов в регистре не исключается,т.е, при поступлении входных импульсов во время паузы между выходнымиимпульсами формирователя осуществляется их запись в регистр. При этомвход элемента И 26 подготовлен сиг"нагом с инверсного выхода триггера5. При заряде конденсатора до единичного логического уровня высокийпотенциал снимается с выхода элемента И 26, н, следовательно, с входатриггера 16. Оцновременно срабатывает заранее подготовленный элементИ 26 и опрокидывает триггер 16 в исходное состояние, и условие для записи входных импульсов в регистре исчезает, Этот момент остается до поступления на выход триггера 4 входного и записанного импульсов, и с поступлением одного из них триггер 16 опрокидывается в рабочее состояние, таккак восстанавливается условие для записи импульсов.При регистрации импульса в одном разряде регистра исключается возможность регистрации этого импульса в других разрядах с помощью элемента ИЛИ 21 и триггера 15. Для этого выходной сигнал соответствующего элемента И и (17-19) опрокидывает триггер 14 в единичное состояние и .тем самым снимает разрешающий сигналс ВыхДОВ элементов И 17 - 19 Зле-мент НЕ 1 исключает совпадение входНОГО И ЗЯПИСЯННО Г 15 М 1 "ХтЬСОВ ПРИ ПЕ- редаче последнего ня ВХО Юрмиравя-.теля,ПРИ ОТС.: ТСТВ.ттт ВХОДНОГО тЛМПУЛЬСЯзаписанный в пссляднсм яязояце регистра импульс чевеэ эл:.:тенты И 14и ИЛИ з нсле зарЯЯЯ хнпенсатГЯ б .ЦО лгнт 1 ескогоугрВ 1 элетле 11 та НЕ 9обеспечиваюцего паузы между ВыхдныМИ ИМПУЛЬСЯ Д 1 1 1 О 1 ЛОЛОСТУПЯЕ Г 11 Я ттГт тг ,-Яа 1 1 т;Я 1 У ,ПО,-исходит;р 11 нр 5:д 51 нс В торго им 11 ульСа, ПЕРЕДН 1 И т 1 РаНТ 11 ВЬ 1 ХОДНОГО ИМПуЛЬСа ЭЛЕМЕНТ И 1-; 1 то:Кттцьтэяаттриггер 28 В ,:схднэе ,.стсяние.ПРОИСХОДИТ ,ВТОЛ; унт ЯСК.й СДВИГ ИМпульса свтрогряз ядя регистрачерез э 5 меьт . т 1 23 тт ч тл 2ЛЕДНИЙ РЯЭРЯ 55 Т 1 гт 1 ЬЯЗРЯД У СТЯНЯВЛИВЯЕТтЯв т.1 С- г,: -., ф СфЯтЛ 11 СИГналом с выхДЯ э.1-",.:нта Ут 17", 2 й и происхОдит явт 1 лят:.Г"; кнй С 1 зиг импуль -я.-";.ядаэлементы И 20 н ИЛИ 1 ВО второй тэазРЯД ТВЕТИЙОЯЗ 1;Яп "С:"с 11 ЯВХБ:.ЗЯЕТС 55 Висходное с ст я н 1 ле111 налом с Выхдаэлемента,: ИПптЛ фОМтт,",1 -т-,; "ч -гР;тт 11 л т 1 т 5-.ПУЛЬСЯ ПОС:. с-ЯЯ;,гг С В.,г;:Д-:Ь:.;-Ь 111 У.11 т СЫргГИСТГ.рутэгтСЯ " р.=:: рЕ Б С.":. ттЛЯЕНЕЗЯПОЛНа 1 Н 1 О ;: ГЛт ТЭЯ ; 111 Л СНЯТИИблОКРООт;тт т-"5 Г: т " - Рт т" И 2 -И тт 3 ЛОМ С ВтзкДЯ =.1:СтттЯ 1, . 1) ЧЕРЯДНОИВцгодттотт 1 тЛф 1 .Г 5 т"1т Оп р цС 1 ВЕННО 1 Я 1 ХВ Г;,РО; ,; ВЕЛЯЦ.Ф О Р М У Л Я тЛ З: О З "," Е Н Н ЯфР 11 тЛРОВЯТЕЯ 1. 51,11;Стл", "Я Сот 1 Ртзжащ 1 пл первь 151:то;.:О . 51т: ет нл триггерыПРИЧЕМ МСЖДУ г:Р 551 Ьтт 55 111.,ХгтМ ПЕРВОГО тригге 15 Я ЯВ пуютл 11 мт 51 .дьЯОД 014 фрмиро ВЯТЕЛЯ Н Е 1-; О - :,;",: В,; - г О"В Л.от 1 ЯНЫ ТОЕТ 1 Лй лаьЕ 1;Т г ;.;:ОСЛ,.11 ЗЯ ГЕЛ 1 Нгпараттле 11 тт =озон.т:=ттн -:-,. - ;-, 15,И ДтЛтГ 11 ЯНЯ т;тот- Г;, г, дэтте 1Вьтхояу это ГОт"-.Р.: -5,. я кя т ".ЧЕРЕЗ КОЬтт 1 Е 1 ЛСЯ;. О; - ы:.:.:=-Н ". О;ттай ШИНОЙ. И ЧЕ 1 ВЕ.; т:,5.: ЭЛ"ЛЕ 11 Т .51,. ВХОДКОТРОГ.Э СОЕДИНЕН .-.; ЯЯ:ОД 011 ДттЛС-;Я а вьгкдс т -г.-15ТРИГГЕВЯ П-,от Е.1 тЯ ГС:,тл 5 РЯОЕЯ;ЛНЕН С ПЕРВЬгЛ, Я.: О;.; Т 1;.:-ТЬЕ 1 С 1 Э ЛЕМЕНЦ. 1. ТЭОН - ,:,-;т:тт гТ 1, О тго С 1 ЛНВЕРСЛЬ 1 М:-:.т.;,гтьт:.:, - ; НОГО ТМДтЕра а ВЫХОД ттт.-ттЕЭ: - :,тиь 1.лЕМЕНТ НЕ вторым входом первого элемента И,первый вход которого является входомустройства, причем вход первого элемента НЕ соединен с вторым входомпервого элемента ИЛИ, первый входкоторого соединен с выходом первогоэлемента И, а выход - с вторым входом первого триггера, первый входвторого триггера соединен через второй элемент НЕ с входом устройства,а также вторым входом второго элемента И, выход которого соединен свторым входом третьего триггера, прямой выход которого соединен с третьими Входами четвертого, пятого и шестого элементов И, первые входы которых соединены с входом устройства,я выходы - с первыми входами четвертого триггера, второго и четверто"го элементов ИЖ соответственно, атакже с входами третьего элементаиЛИ, выход которого соединен с вторым входом второго триггера, инверс"ньпл выход которого соединен с вторымивходами четвертого, пятого и шестогоэлементов И, четвертые входы которыхсоединены с инверсными выходами четвертого, пятого и шестого триггеровсоответственно, причем прямой выходчетвертого триггера соединен с вто,рим вхсдом седьмого элемента И, первый вход которого соединен с инверсным выходом пятого триггера, а выход - с вторым входом второго элемента ИЛИ, вь 1 ход которого соединен совторым входом четвертого и с первымвходом пятого триггеров, прямой выход пятого триггера соединен с пятымВходом четвертого элемента И, а такке с вторым входом восьмого элементаИ, выход которого соединен со вторымвходом четвертого элемента ИЛИ, выход которого соединен с вторым входом пятого и первым входом шестоготриггеров, причем второй вход шестого три 1 гера соединен с выходом треть"его элемента И, третий вход которогосоединен с пятым входом пятого элемента И и с прямым выходом шестоготриггера, инверсный выход которогосоединен с первым входом восьмогоэлемента И, о т л и ч а ю 1 ц и й с ятем, что, с целью расширения функциональных воэможностей путем обеспечения регистрации импульсов, попадаю 1 цих в интервал времени паузы междувыхднь 1 ми импульсами, в него введены девятый элемент И и пятый элемент1448399 дмй 7 г ига 8 и. 7 У ых Г ЮГ 7 Составитель Г,БрынскийТ,Парфенова Техред М,Дидык Корректор Л.Патай Редак 2/56 Тираж 929 Подписноесударственного комитета по изобретениям и открытиям и113635, Москва, Ж, Раушская наб., д, 4/5 аказНИИПИ Т ССС Проектн оизводствЕнно-полиграфическое предприятие, г. ИЛИ, первый вход которого соединен спрямым выходом первого триггера, авторой вход - с выходом четвертогоэлемента НЕ, причем выход пятогоэлемента ИЛИ соединен с первым входом второго элемента И, первый вход девятого злемента И соединен с катодом диода, второй вход - с инверсным выходом первого триггера, а выход соединен с первым входом третьего триггера и третьим входом первого элемента И,
