Устройство для соединения чугунных труб с узким концом и раструбом

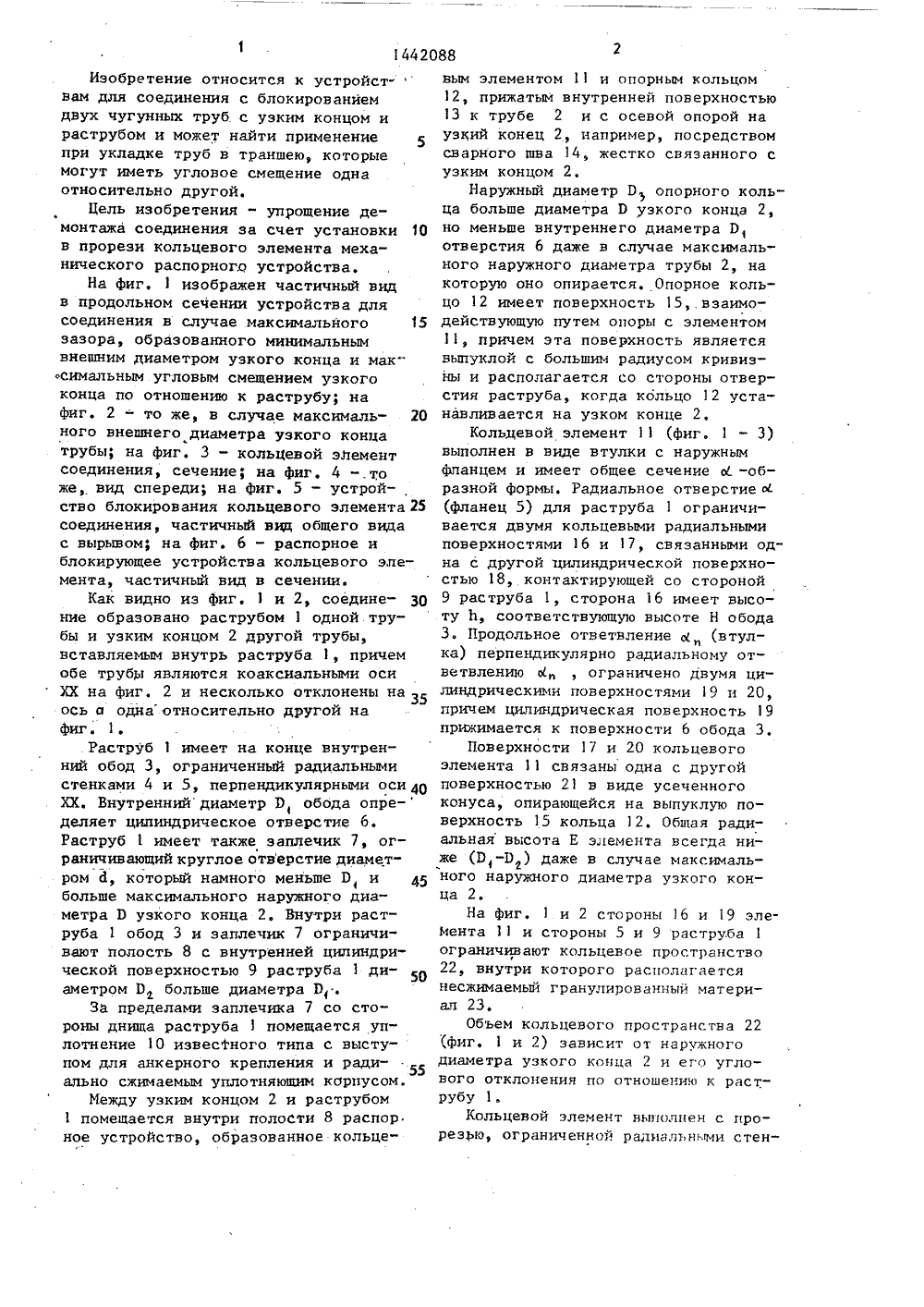

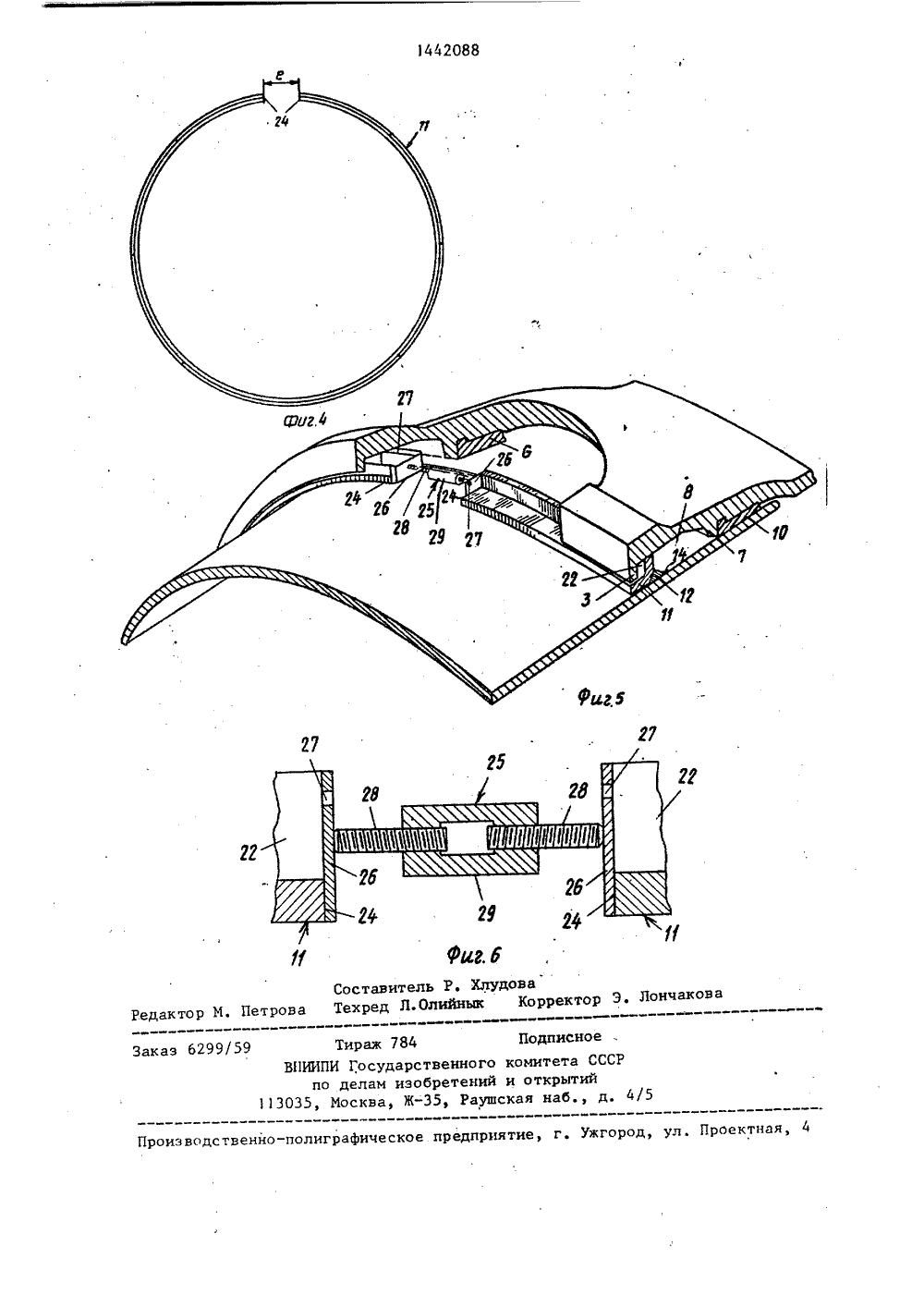

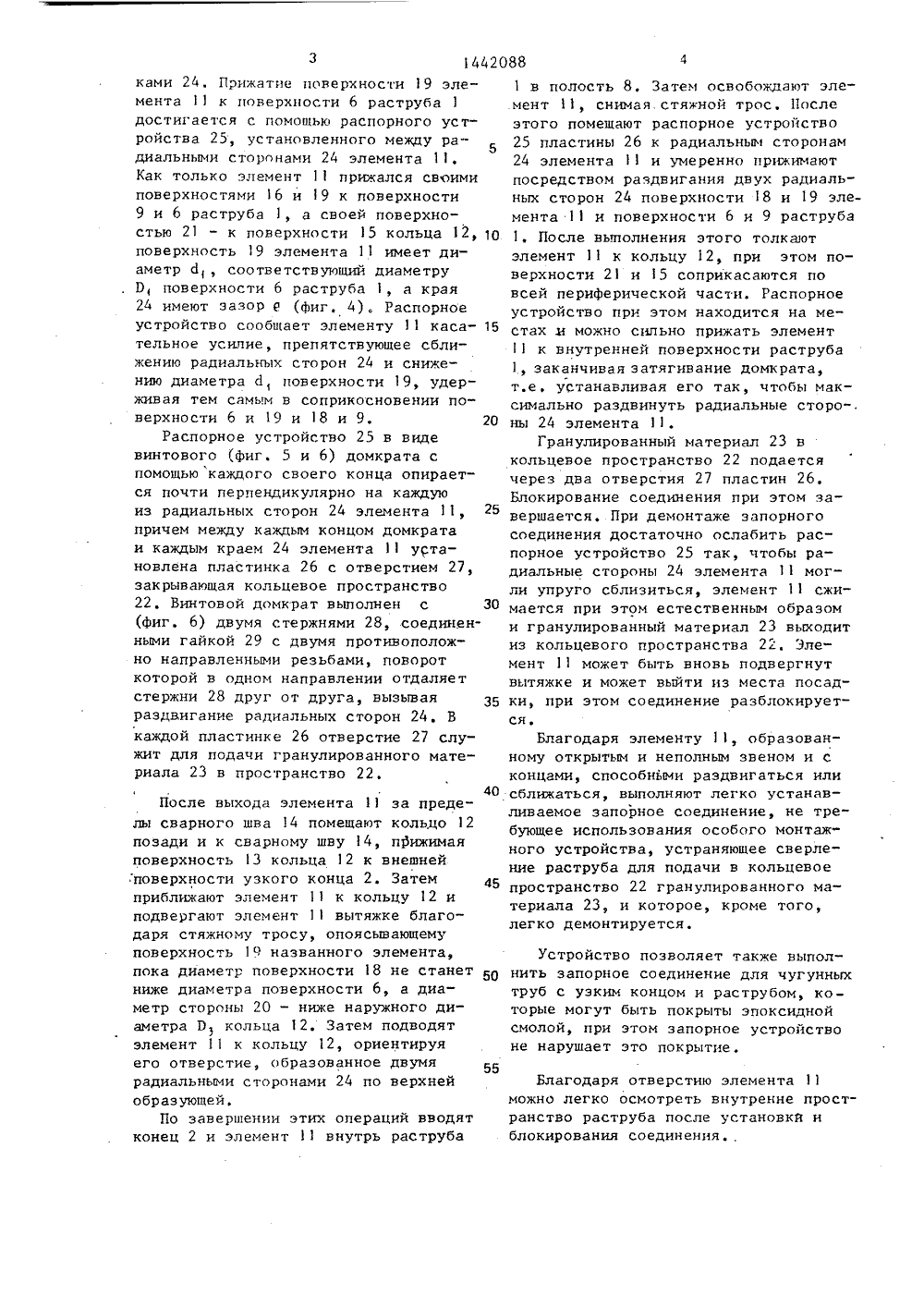

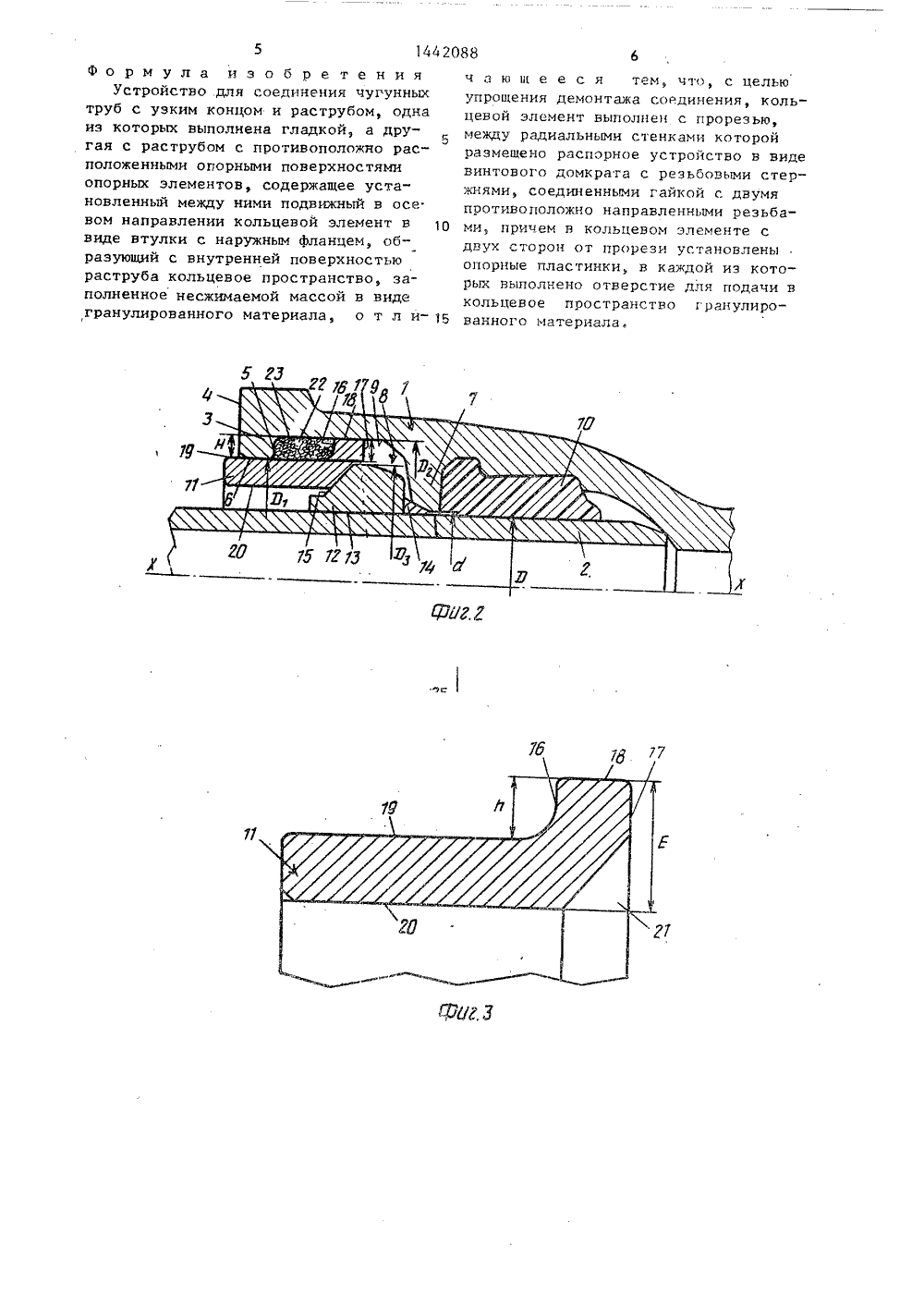

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСИИХ БЛИН Г 16 Ь 27/О ЫТИИ ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И О(72) Мишель Пьеррель, Жан-Пьер Витольи Пьер Виньерон (ГК)(54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ЧУГУННЫХ ТРУБ С УЗКИМ КОНЦОМ И РАСТРУБОМ(57) Изобретение относится к устройствам для соединения с блокированием двух чугунных труб с узким концоми раструбом и может найти применениепрн укладке труб в траншею, которыемогут иметь угловое смещение относительно друг друга, Цель изобретения -упрощение демонтажа соединения - достигается за счет установки в прорези кольцевого элемента распорного устройства. Устройство для соединения чугунных труб содержит раструб 1 одной трубы н узкий конец 2 другой трубы, образующие при соединении полость 8, в которой размещен подвижный в осевом направлении кольцевой элемент 11 в виде втулки с наружным фланцем и контактирующий с опорным кольцом 12, Кольцевой элемент 11 выполнен с прорезью, ограниченной радиальными сторонами, между которыми установлено распорное устройство в виде винтового домкрата с двумя стержнями, соединенными гайкой с двумя ротивоположно направленными резьбами, В кольцевом элементе с двух сторон от прорези установлены пластины с отверстием для подачи в кольцевое пространство 22 гранулированного материала.23. 6 ил,Изобретение относится к устройст"вам для соединения с блокированиемдвух чугунных труб. с узким концом ираструбом и может найти применениепри укладке труб в траншею, которыемогут иметь угловое смещение однаотносительно другой.Цель изобретения - упрощение демонтажа соединения за счет установки 10в прорези кольцевого элемента механического распорного устройства,На фиг. 1 изображен частичный видв продольном сечении устройства длясоединения в случае максимального 15зазора, образованного минимальнымвнешним диаметром узкого конца и мак"симальным угловым смещением узкогоконца по отношению к раструбу; нафиг. 2 - то же, в случае максимального внешнего диаметра узкого концатрубы; на фиг. 3 - кольцевой элементсоединения, сечение; на фиг. 4 ".тоже, вид спереди; на фиг. 5 - устройство блокирования кольцевого элемента 25соединения, частичный вид общего видас вырывом; на фиг. 6 - распорное иблокирующее устройства кольцевого элемента, частичныи вид в сечении.Как видно из фиг.и 2, соединение образовано раструбом 1 одной трубы и узким концом 2 другой трубы,вставляемым внутрь раструба 1, причемобе трубы являются коаксиальными осиХХ на Фиг. 2 и несколько отклонены наось а одйаотносительно другой нафиг. 1.Раструб 1 имеет на конце внутренний обод 3, ограниченный радиальнымистенками 4 и 5, перпендикулярными оси 40ХХ. Внутренний диаметр Р, обода опре-деляет цилиндрическое отверстие 6.Раструб 1 имеет также заплечик 7, ограничивающий круглое отверстие диаметром Й, который намного меньше Р, ибольше максимального наружного диаметра Р узкого конца 2, Внутри раструба 1 обод 3 и заплечик 7 ограничивают полость 8 с внутренней цилиндрической поверхностью 9 раструбадиаметром Р больше диаметра Р,За пределами заплечика 7 со сто"роны днища раструба 1 помещается уплотнение 10 извес 1 ного типа с выступом для анкерного крепления и радиально сжимаемым уплотняющнм кбрпусом.Между узким концом 2 и раструбом1 помещается внутри полости 8 распорное устройство, образованное кольцевым элементом 11 и опорным кольцом12, прижатым внутренней поверхностью13 к трубе 2 и с осевой опорой наузкий конец 2, например, посредствомсварного шва 14, жестко связанного сузким концом 2,Наружный диаметр Р опорного кольца больше диаметра Р узкого конца 2,но меньше внутреннего диаметра Р,отверстия б даже в случае максимального наружного диаметра трубы 2, накоторую оно опирается. Опорное кольцо 12 имеет поверхность 15, взаимодействующую путем опоры с элементом11, причем эта поверхность являетсявыпуклой с большим радиусом кривизны и располагается со стороны отверстия раструба, когда кольцо 12 устанавливается на узком конце 2,Кольцевой элемент 11 (фиг. 1 - 3)выполнен в виде втулки с наружнымФланцем и имеет общее сечение К -образной Формы. Радиальное отверстие о(фланец 5) для раструба 1 ограничивается двумя кольцевыми радиальнымиповерхностями 16 и 17, связанными од"на с другой цилиндрической поверхностью 18, контактирующей со стороной9 раструба 1, сторона 16 имеет высоту Ь, соответствующую высоте Н обода3. Продольное ответвление ы (втулека) перпендикулярно радиальному ответвлению Ы , ограничено двумя цилиндрическими поверхностями 9 и 20,причем цилиндрическая поверхность 19прижимается к поверхности 6 обода 3.Поверхности 17 и 20 кольцевогоэлемента 11 связаны одна с другойповерхностью 21 в виде усеченногоконуса, опирающейся на выпуклую поверхность 15 кольца 12. Общая радиальная высота Е элемента всегда ниже (Р,-Р ) даже в случае максимального наружного диаметра узкого конца 2.На Фиг. 1 и 2 стороны 16 и 9 элеМента 11 и стороны 5 и 9 раструба 1ограничивают кольцевое пространство22, внутри которого располагаетсянесжимаемый гранулированный материал 23,Обьем кольцевого пространства 22(Фиг. 1 и 2) зависит от наружногодиаметра узкого конца 2 и его углового отклонения по отношению к раструбу 1,Кольцевой элемент вьяьолнеы с прорезью, ограниченной радиальньии стен1 в полость 8, Затем освобождают элемент 11, снимая.стяжной трос, После этого помещают распорное устройство 25 пластины 26 к радиальным сторонам 24 элемента 11 и умеренно прижимают посредством раздвигания двух радиальных сторон 24 поверхности 18 и 19 элемента 11 и поверхности 6 и 9 раструба 1. После выполнения этого толкают элемент 11 к кольцу 12, при этом поверхности 21 и 15 соприкасаются по всей периферической части. Распорное устройство при этом находится на местах и можно сильно прижать элемент 11 к внутренней поверхности раструба 1, заканчивая затягивание домкрата, т.е. УСтанавливая его так, чтобы максимально раздвинуть радиальные сторо-. ны 24 элемента 11.Гранулированный материал 23 в кольцевое пространство 22 подается через два отверстия 27 пластин 26, Блокирование соединения при этом завершается, При демонтаже запорного соединения достаточно ослабить распорное устройство 25 так, чтобы радиальные стороны 24 элемента 11 могли упруго сблизиться, элемент 11 сжимается при этом естественным образом и гранулированный материал 23 выходит из кольцевого пространства 22, Элемент 11 может быть вновь подвергнут вытяжке и может выйти из места посадки, при этом соединение разблокируется,Благодаря элементу 11, образованному открытым и неполным звеном и с концами, способными раздвигаться или з 1442088 ками 24. Прижатие поверхности 19 элемента 11 к поверхности 6 раструба 1 достигается с помощью распорного устройства 25, установленного между радиальными сторонами 24 элемента 11, Как только элемент 11 прижался своими поверхностями 16 и 19 к поверхности 9 и 6 раструба 1, а своей поверхностью 21 - к поверхности 15 кольца 12, О поверхность 19 элемента 11 имеет диаметр Й, соответствующий диаметру Р, поверхности 6 раструба 1, а края 24 имеют зазор Р (фиг, 4). Распорное устройство сообщает элементу 11 каса тельное усилие, препятствующее сближению радиальных сторон 24 и снижению диаметра й, поверхности 19, удерживая тем самым в соприкосновении поверхности 6 и 19 и 18 и 9. 20Ра спорно е ус трой с тво 2 5 в в иде винтового (фиг. 5 и 6) домкрата с помощью каждого своего конца опирается почти перпендикулярно на каждую из радиальных сторон 24 элемента 11, 25 причем между каждым концом домкрата и каждым краем 24 элемента 11 установлена пластинка 26 с отверстием 27, закрывающая кольцевое пространство 22. Винтовой домкрат выполнен с 30 (фиг. 6) двумя стержнями 28, соединенными гайкой 29 с двумя противоположно направленными резьбами, поворот которой в одном направлении отдаляет стержни 28 друг от друга, вызывая раздвигание радиальных сторон 24, В каждой пластинке 26 отверстие 27 служит для подачи гранулированного материала 23 в пространство 22.После выхода элемента 11 за пределы сварного шва 14 помещают кольцо 12позади и к сварному шву 14, прижимаяповерхность 3 кольца 12 к внешнейповерхности узкого конца 2. Затемприближают элемент 11 к кольцу 12 иподвергают элемент 11 вытяжке благодаря стяжному тросу, опоясывающемуповерхность 19 названного элемента,пока диаметр поверхности 18 не станетниже диаметра поверхности 6, а диаметр стороны 20 - ниже наружного диаметра Р кольца 12. Затем подводятэлемент 11 к кольцу 12, ориентируяего отверстие, образованное двумярадиальными сторонами 24 по верхнейобразующей,По завершении этих операций вводятконец 2 и элемент 1 внутрь раструба50 55 Устройство позволяет также выполнить запорное соединение для чугунных труб с узким концом и раструбом, которые могут быть покрыты эпоксидной смолой, при этом запорное устройство не нарушает это покрытие. Благодаря отверстию элемента 11 можно легко осмотреть внутренне пространство раструба после установкй и блокирования соединения,. 40 сближаться, выполняют легко устанавливаемое запорное соединение, не требующее использования особого монтажного устройства, устраняющее сверление раструба для подачи в кольцевоепространство 22 гранулированного материала 23, и которое, кроме того, легко демонтируется.формула изобретенияУстройство для соединения чугунных труб с узким концом и раструбом, одна из которых выполнена гладкой, а другая с раструбом с противоположно расположенными опорными поверхностями опорных элементов, содержащее уста" новленный между ними подвижный в осе вом направлении кольцевой элемент в виде втулки с наружным фланцем, образующий с внутренней поверхностью раструба кольцевое пространство, заполненное несжимаемой массой в виде гранулированного материала, о т л и ч а ю щ е е с я тем, что, с цельюупрощения демонтажа соединения, кольцевой элемент выполнен с прорезью,между радиальными стенками которойразмещено распорное устройство в видевинтового домкрата с резьбовыми стержнями, соединенными гайкой с двумяпротивоположно направленными резьбами причем в кольцевом элементе сдвух сторон от прорези установленыопорные пластинки в каждой из которых выполнено отверстие для подачи вкольцевое пространство гранулированного материала.1442088 2.6 Составитель Р. ХлудоваРедактор М. Петрова Техред Л.Олийньпс Корректор Э, Лончакова 99/5 Ти Зака дариэ 4 ственно-полиграфическое предприятие, г. Уж л. Проектная, 4 Пр о В 11 ИИПИ Гос по дела 13035, МосквПодписноекомитета СССи открытийкая наб., д веиногретении 5, Рауш
