Устройство для упаковывания групп неустойчивых штучных предметов в термоусадочную пленку

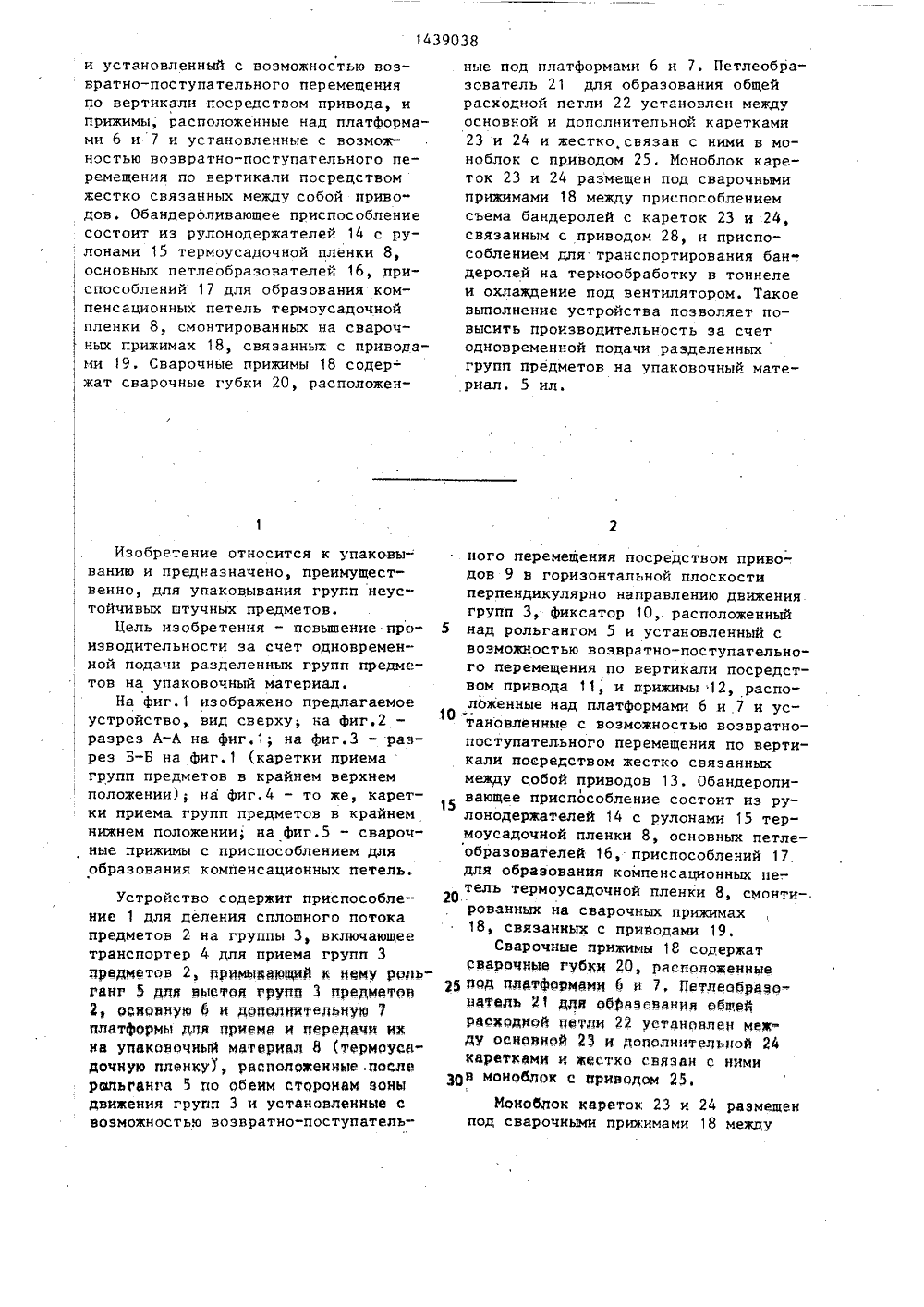

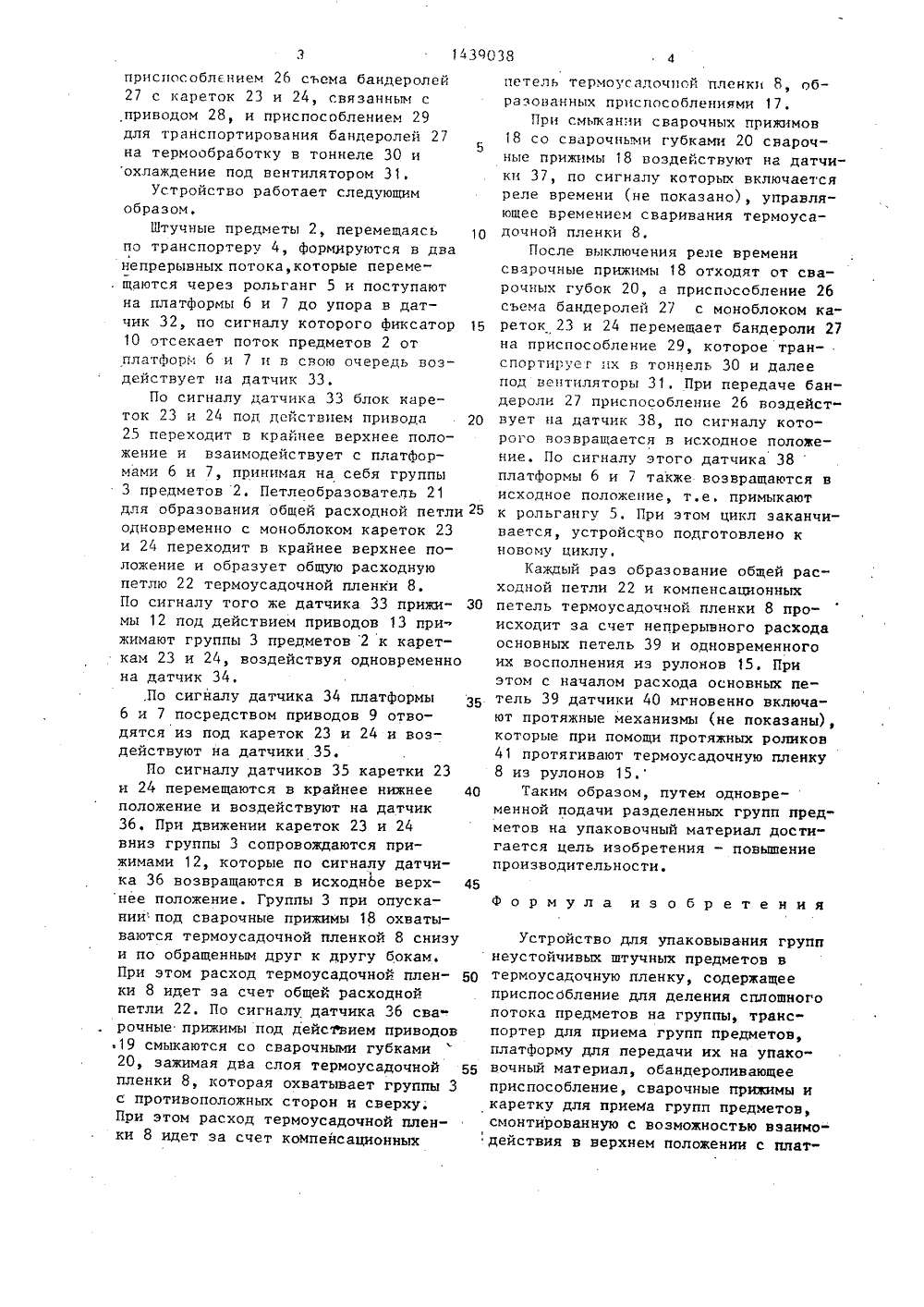

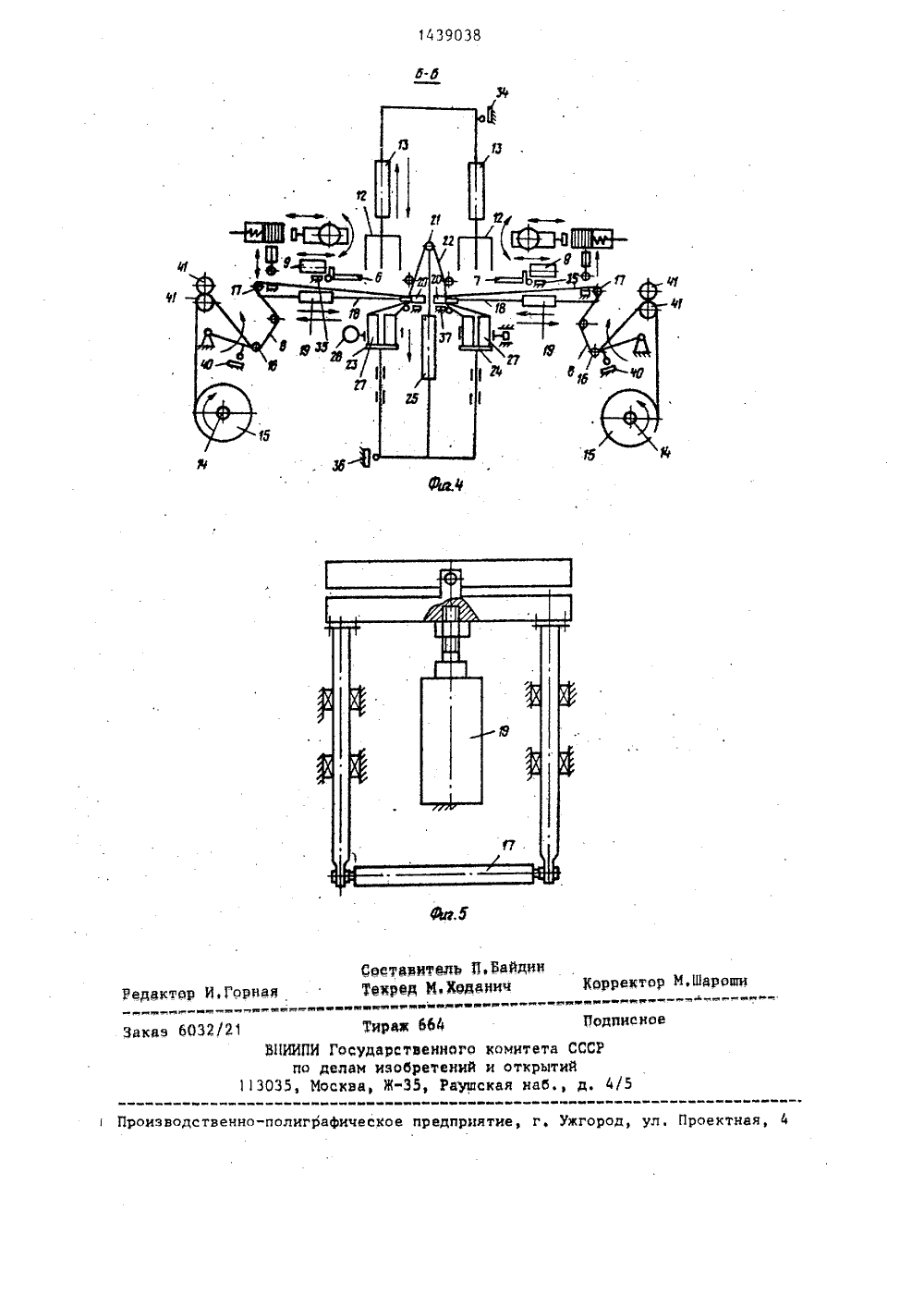

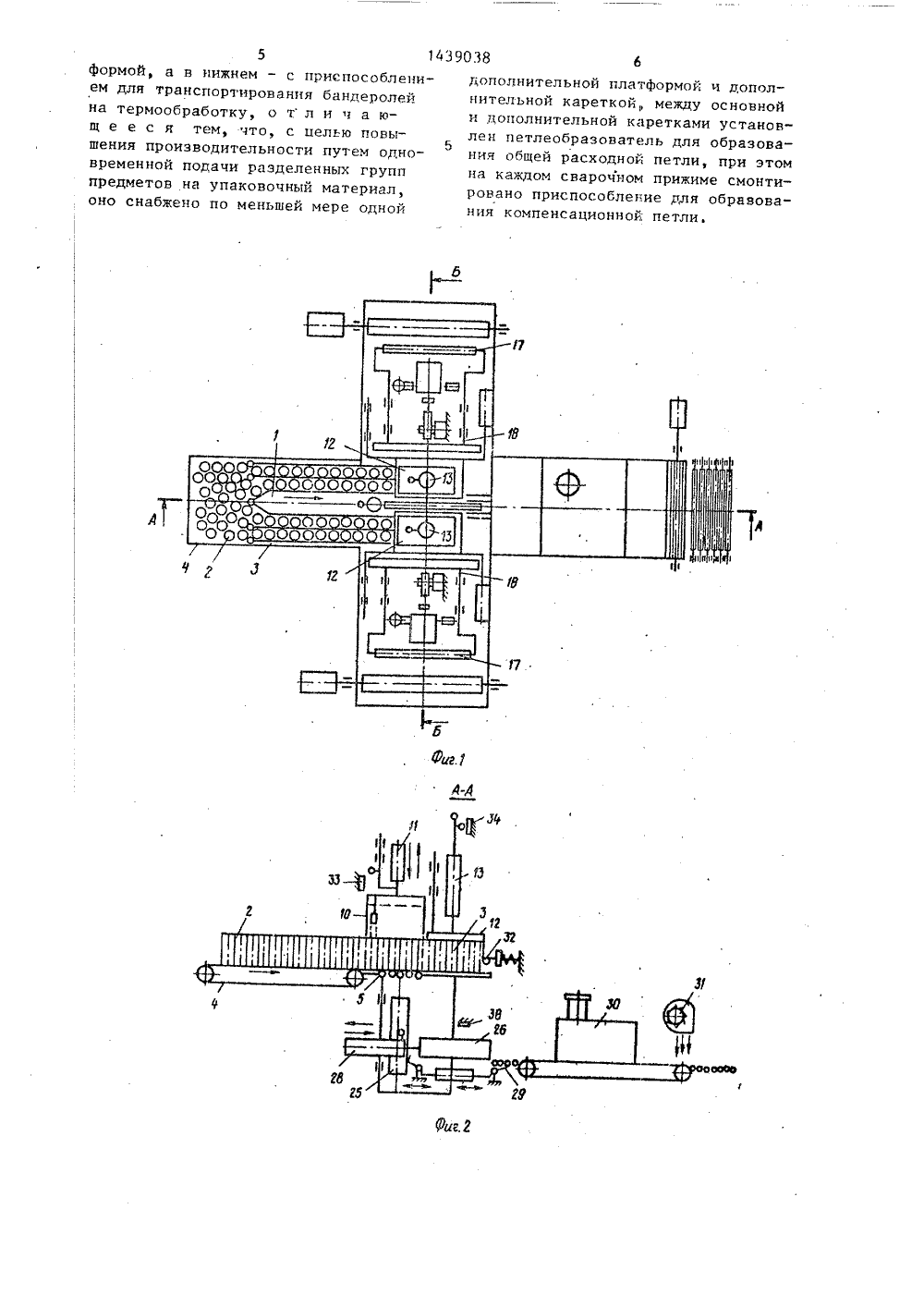

СОЮЗ СОВЕТСНИКСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 1439038(5 П 4 В 65 В 11 ПИСАНИЕ ИЗОБРЕ ВТОРСНОМУ СВИДЕТЕЛЬСТВУ НИ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Опытно-конструкторское технологическое бюро расфасовочного и упаковочного оборудования(54) УСТРОЙСТВО ПЛЯ УПАКОВЫВАНИЯГРУПП НЕУСТОИЧИВЬХ ШТУЧНЫХ ПРЕДМЕТОВ ТЕРМОУСАДОЧНУЮ ПЛЕНКУ(57) Изобретение касается устройствдля упаковывания групп неустойчивыхштучных предметов в термоусадочнуюпленку, может быть использовано влегкой, пищевой и других отраслях промышленности и направлено на повышение производительности. Устройствосодержит приспособле гие для делениясплошного потока предметов на группы,включающее транспортер для приемагрупп предметов, примыкающий к немурольганг для выстоя групп предметов,основную и дополнительную. платформы6 и 7 для приема и передачи их наупаковочный материал 8 (тормоусадочную пленку), расположенные послерольганга по обеим сторонам зоныдвижения групп и установленные с возможностью возвратно-поступательногоперемещения посредством приводов 9в горизонтальной плоскости перпендикулярно направлению движения групппредметов. Оно содержит также фиксатор, расположенный под рольгангом1439038 и установленный с возможностью возвратно-поступательного перемещенияпо вертикали посредством привода, иприжимы; расположенные над платформами 6 и 7 и установленные с возможностью возвратно-поступательного перемещения по вертикали посредствомжестко связанных между собой приво"дов. Обандероливающее приспособлениесостоит из рулонодержателей 14 с рулонами 15 термоусадочной пленки 8,основных петлеобразователей 16, приспособлений 17 для образования компенсационных петель термоусадочнойпленки 8, смонтированных на сварочных прижимах 18, связанных с приводами 19, Сварочные прижимы 18 содер-жат сварочные губки 20, расположенИзобретение относится к упаковыванию и предназначено, преимущественно, для упаковывания групп неустойчивых штучных предметов.Цель изобретения - повышение производительности эа счет одновременной подачи разделенных групп предметов на упаковочный материал.На Фиг. 1 изображено предлагаемое устройство, вид сверху; на фиг.2 - разрез А-А на фиг.1; на фиг.З - разрез Б-Б на фиг.1 (каретки приема групп предметов в крайнем верхнем положении); на фиг.4 - то же, каретки приема групп предметов в крайнем нижнем положении; на фиг.5 - сварочные прижимы с приспособлением для образования компенсационных петель.,Устройство содержит приспособление 1 для деления сплошного потока предметов 2 на группы 3, включающее транспортер 4 для приема групп 3 предхетов 2, прщчь 1 щающий. к иеху родьГанг 5 для Рыотоя групп 3 пРюдхРтРР 2, осиодиую б и дополнитедьную 7 платфорхы для приема и передачи их оа упаковочный материал Й (терхоусадочную пленку 1, расположенные после ральганга 5 па обеим сторонах зоны движения групп 3 и установленные с возможностью возвратно-поступатель." ные под платформами 6 и 7. Петлеобразователь 21 для образования общейрасходной петли 22 установлен междуосновной и дополнительной каретками23 и 24 и жестко, связан с ними в моноблок с.приводом 25. Моноблок кареток 23 и 24 размещен под сварочнымиприжимами 18 между приспособлениемсъема бандеролей с кареток 23 и 24,связанным с приводом 28, и приспо"соблением для транспортирования бандеролей на термообработку в тоннелеи охлаждение под вентилятором. Такоевыполнение устройства позволяет повысить производительность за счетодновременной подачи разделенныхгрупп предметов на упаковочныи материал. 5 ил. ного перемещения посредством приводов 9 в горизонтальной плоскостиперпендикулярно направлению движениягрупп 3, Фиксатор 10, расположенный 5 над рольгангом 5 и установленный с возможностью возвратно-поступательного перемещения по вертикали посредством привода 11; и прижимы 12, расположенные над платформами 6 и 7 и ус -.тановленные с возможностью возвратно- поступательного перемещения по вертикали посредством жестко связанных между собой приводов 13. Обандероли вающее приспособление состоит иэ рулонодержателей 14 с рулонами 15 термоусадочиой пленки 8, основных петлеобразователей 16, приспособлений 17 для образования компенсационных петель термоусадочной пленки 8, смонтированных на сварочных прижимах18, связанных с приводами 19.Сварочные прижимы 18 содержатсварочные губки 20, расположенные 25 под длатфорхдхи 6 и 7, Петлеабразователь 21 для обазоввания общейрасходной петли 22 установлен между основной 23 и дополнительной 24каретками и жастко связан с ними З 0 в моноблок с приводом 25,Моноблок кареток 23 и 24 размещенпод сварочными прижимами 18 междуприспособлением 26 съема бандеролей 27 с кареток 23 и 24, связанным с приводом 28, и приспособлением 29 для транспортирования бандеролей 275 на термообработку в тоннеле 30 и охлаждение под вентилятором 31.Устройство работает следующим образом,Штучные предметы 2, перемещаясь по транспортеру 4, формируются в два непрерывных потока, которые переме. щаются через рольганг 5 и поступают на платформы 6 и 7 до упора в датчик 32, по сигналу которого фиксатор 15 10 отсекает поток предметов 2 от платформ 6 и 7 и в свою очередь воздействует на датчик 33.По сигналу датчика 33 блок кареток 23 и 24 под действием привода 20 25 переходит в крайнее верхнее положение и взаимодействует с платформами 6 и 7, принимая на себя группы 3 предметов 2, Петлеобразователь 21 для образования общей расходной петли 25 одновременно с моноблоком кареток 23 и 24 переходит в крайнее верхнее положение и образует общую расходную петлю 22 термоусадочной пленки 8. По сигналу того же датчика 33 прижи мы 12 под действием приводов 13 прижимают группы 3 предметов 2 к кареткам 23 и 24, воздействуя одновременно на датчик 34.,По сигналу датчика 34 платформы 6 и 7 посредством приводов 9 отводятся иэ под кареток 23 и 24 и воздействуют на датчики 35.По сигналу датчиков 35 каретки 23 и 24 перемещаются в крайнее нижнее 40 положение и воздействуют на датчик 36. При движении кареток 23 и 24 вниз группы 3 сопровождаются прижимами 12, которые по сигналу датчика 36 возвращаются в исходное верх нее положение. Группы 3 при опусканиипод сварочные прижимы 18 охватываются термоусадочной пленкой 8 снизу и по обращенным друг к другу бокам. При этом расход термоусадочной пленки 8 идет за счет общей расходнойпетли 22По сигналу датчика 36 сварочные прижимы под дейсгвием приводов .19 смыкаются со сварочными губками20, зажимая два слоя термоусадочной 55пленки 8, которая охватывает группы 3с противоположных сторон и сверху,При этом расход термоусадочной пленки 8 идет за счет компенсационных петель термоусадочной пленки 8, образованных приспособлениями 17.При смыкании сварочных прижимов18 со сварочными губками 20 сварочные прижимы 18 воздействуют на датчики 3, по сигналу которых включаетсяреле времени (не показано), управляющее времением сваривания термоусадочной пленки 8,После выключения реле временисварочные прижимы 18 отходят от сварочных губок 20, а приспособление 26съема бандеролей 27 с моноблоком кареток 23 и 24 перемещает бандероли 27на приспособление 29, которое транспортируе г их в тоннель 30 и далеепод вентиляторы 31. При передаче бандероли 27 приспособление 26 воздействует на датчик 38, по сигналу которого возвращается в исходное положение. По сигналу этого датчика 38платформы 6 и 7 также возвращаются висходное положение, т.е. примыкаютк рольгангу 5. При этом цикл заканчивается, устройство подготовлено кновому циклу.Каждый раз образование общей расходной петли 22 и компенсационныхпетель термоусадочной пленки 8 происходит за счет непрерывного расходаосновных петель 39 и одновременногоих восполнения из рулонов 15. Приэтом с началом расхода основных петель 39 датчики 40 мгновенно включают протяжные механизмы (не показаны),которые при помощи протяжных роликов41 протягивают термоусадочную пленку8 из рулонов 15.Таким образом, путем одновре-менной подачи разделенных групп предметов на упаковочный материал достигается цель изобретения - повышениепроизводительности.Формула изобретенияУстройство для упаковывания групп неустойчивых штучных предметов в термоусадочную пленку, содержащее приспособление для деления сплошного потока предметов на группь 1, транспортер для приема групп предметов, платформу для передачи их на упаковочный материал, обандероливающее приспособление, сварочные прижимы и каретку для приема групп предметов, смонтированную с возможностью взаимодействия в верхнем положении с плат 5 14 формой, а в нижнем - с приспособлением для транспортирования бандеролей на термообработку, о тл и ч а ющ е е с я тем, что, с целью повышения производительности путем одновременной подачи разделенных групп предметов на упаковочный материал, оно снабжено по меньшеи мере одной 39038дополнительной платформой и дополнительной кареткой между основной и дополнительной каретками установлен петлеобразователь для образования общей расходной петли, при этом на каждом сварочном прижиме смонтировано приспособление для образования компенсационной петли.1439038 б.б орректор И.Ша жЕ .ГЗ юПЮкаэ 6032/ оное СССРйд. 4 о комитета й и открыт ушская нао. роизводс ияти Соетмптедь ПЛайдиТехред И,ХюданичТираж 664ИИИПИ Государстэенногпо делам иаобретени35, Москва, Ж-Э 5, Ра но-полиграфическое Ужгород, ул. П
