Способ формирования сигнала по частоте вращения вала агрегата и устройство для его осуществления

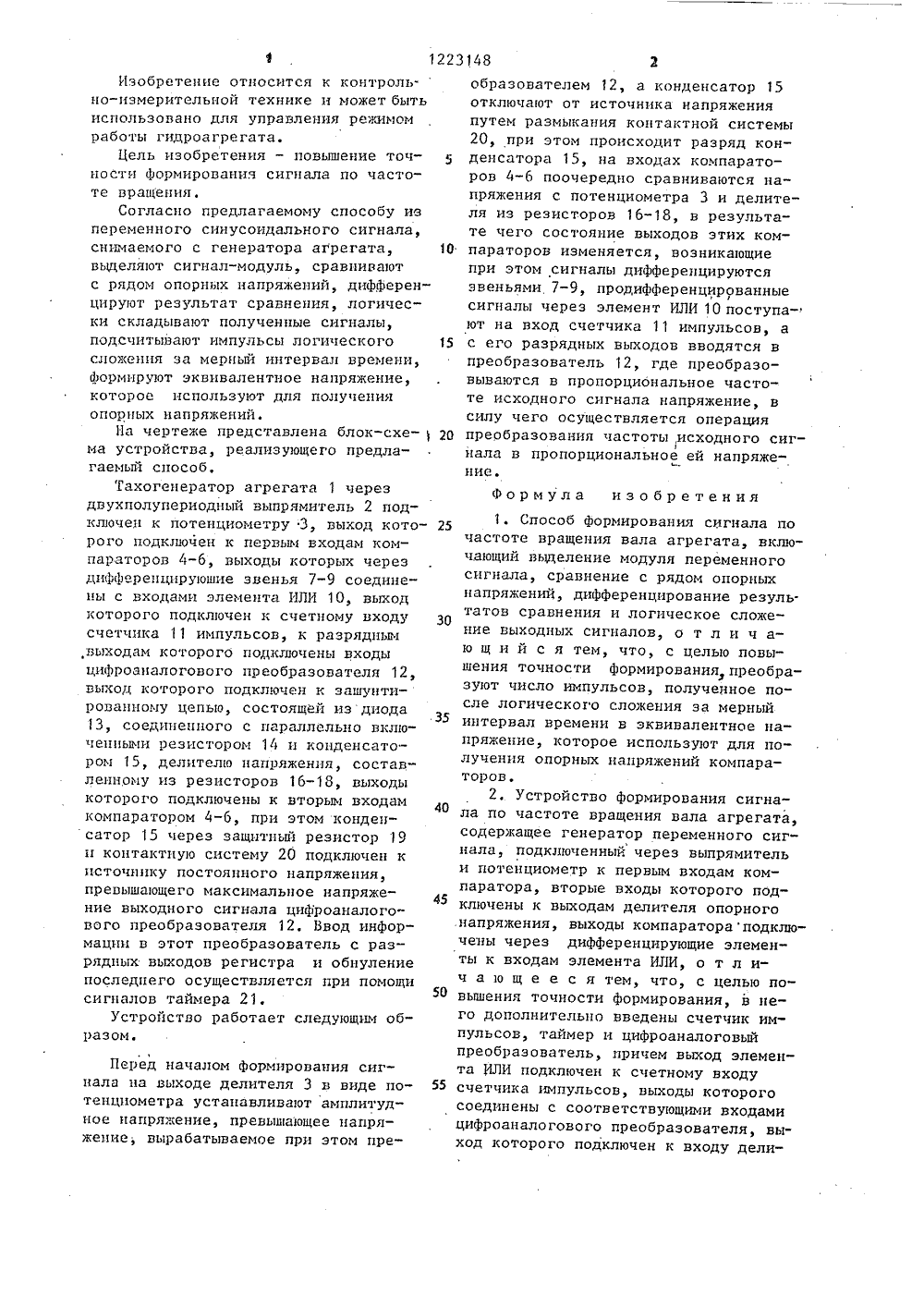

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) 1 Р 3/4ъК ПИСАНИЕ ИЗОБРЕТЕ лнтеля в виде потенциометра 3 устанавливают амплитудное напряжение, превьппающее напряжение на преобразователе 12, а конденсатор 15 отключают от источника напряжения путем размыкания контактной системы 20, при этом разряжается блок 15, на компараторах 4, 5 и 6 сравниваются напряжения с потенциометра 3 и делителя из резисторов 16, 17 и 18. Возникающие сигналы дифференцируются звеньями 7, 8 и 9 и через элемент ИЛИ 10 поступают на счетчик 11 импульсов и вводятся в преобразователь 12, где преобразовываются в пропорциональное частоте исходного сигнала напряжение, в эп силу чегоразованияв пропорци 2 с.п.ф-ль ГОСУДАРСТВЕННЫЙ КОМИТЕТ СПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРУ 1084476, кл. С 01 Р 3/481, 1982.Авторское свидетельство СССРй 951140, кл. С 01 Р 3/481, 1980. (54) СПОСОБ ФОРМИРОВАНИЯ СИГНАЛА ПО ЧАСТОТЕ ВРАЩЕНИЯ ВАЛА АГРЕГАТА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к контроль но-измерительной технике и может быть , использовано для управления режимом работы гидроагрегата. Цель изобретения - повьппение точности формирования .сигнала по частоте вращения. Перед формированием сигнала на выходе дероисходит операция преобастоты исходного сигналанальное ей напряжение.ил.5 10 15 20 25 30 35 40 45 5055 Перед началом формирования сигнала на выходе делителя 3 в виде потенциометра устанавливают амплитудное напряжение, превышающее напряжение, вырабатываемое при этом преИзобретение относится к контрольно-измерительной технике и может бытьиспользовано для управления режимомработы гидроагрегата.Цель изобретения - повышение точности Формированич сигнала по частоте вращения.Согласно предлагаемому способу изпеременного синусоидального сигнала,снимаемого с генератора агрегата,выделяют сигнал-модуль, сравниваютс рядом опорных напряжений, дифференцируют результат сравнения, логически складывают полученцые сигналы,подсчитызают импульсы логическогосложения за мерный интервал времени,формируот эквивалентное напряжение,которое используют для полученияопорных напряжений.11 а чертеже представлена блок-схе-ма устройства, реализующего предлагаемый способ,Тахогенератор агрегата 1 черездвухполупериодцый выпрямитель 2 подключен к потенциометру 3, выход которого подключен к первым входам компараторов 4-6, выходы которых черездиффереццируюшие звенья 7-9 соединены с входами элемента ИЛИ 10, выходкоторого подключен к счетному входусчетчика 11 импульсов, к разрядпым,выходам которого подключены входыциФроаналогового преобразователя 12,выход которого подключен к зашуцтировацному цепью, состоящей из диода13, соединенного с параллельно включенными резистором 14 и конденсатором 15, делителю напряжения, составленному из резисторов 16-18, выходыкоторого подключены к вторым входамкомпаратором 4-6, при этом конденсатор 15 через защитный резистор 19и контактную систему 20 подключен кисточнику постоянного напряжения,превышающего максимальное напряжение выходного сигнала цифроаналогового преобразователя 12. Ввод информации в этот преобразователь с разрядных выходов регистра и обнулениепоследнего осуществляется при помощисигналов таймера 21.Устройство работает следующим образом. образователем 12, а конденсатор 15 отключают от источника напряжения путем размыкания контактной системы 20, при этом происходит разряд конденсатора 15, на входах компараторов 4-6 поочередно сравниваются напряжения с потенциометра 3 и делителя из резисторов 16-18, в результате чего состояние выходов этих компараторов изменяется, возникающие при этом сигналы дифференцируются звеньями 7-9, продифференцированные сигналы через элемент ИЛИ 10 поступают на вход счетчика 11 импульсов, а с его разрядных выходов вводятся в преобразователь 12, где преобразовываются в пропорциональное частоте исходного сигнала напряжение, в силу чего осуществляется операция преобразования частоты, исходного сигнала в пропорциональное ей напряжение.Формула изобретения1. Способ формирования сигнала по частоте вращения вала агрегата, включающий выделение модуля переменного сигнала, сравнение с рядом опорных напряжений, дифференцирование результатов сравнения и логическое сложение выходных сигналов, о т л и ч аю щ и й с я тем, что, с целью повышения точности формированияпреобразуют число импульсов, полученное после логического сложения за мерный интервал времени в эквивалентное напряжение, которое используют для получения опорных напряжений компараторов.2. Устройство Формирования сигнала по частоте вращения вала агрегата, содержащее генератор переменного сигнала, подключенный через выпрямитель и потенциометр к первым входам компаратора, вторые входы которого подключены к выходам делителя опорного напряжения, выходы компаратораподключены через дифференцирующие элементы к входам элемента ИЛИ, о т л ич а ю щ е е с я тем, что, с целью повышения точности Формирования, в него дополнительно введены счетчик импульсов, таймер и цифроаналоговый преобразователь, причем выход элемента ИЛИ подключен к счетному входу счетчика импульсов, выходы которого соединены с соответствующими входамицифроаналогового преобразователя, выход которого подключен к входу дели1223148 Составитель Ю. МручкоТехред И.Попович Редактор Е. Папп Корректор С. Шекмар Заказ 1707/48 Тираж 778 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раущская наб д. 4/5Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 теля опорного напряжения, а к входамсброса счетчика и цифроаналогового преобразователя подключен выход таймера.
