Устройство для определения временных параметров сигналов

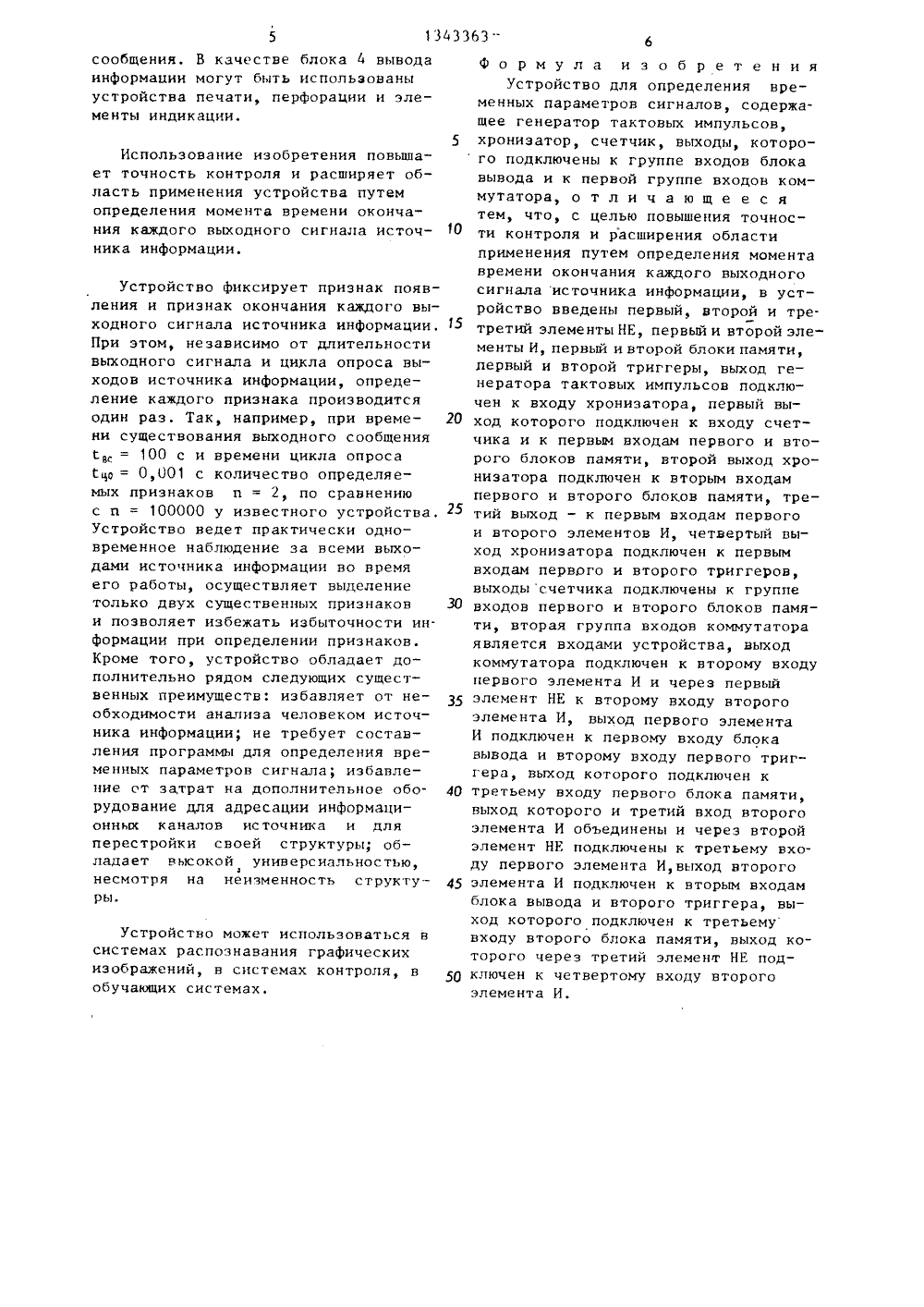

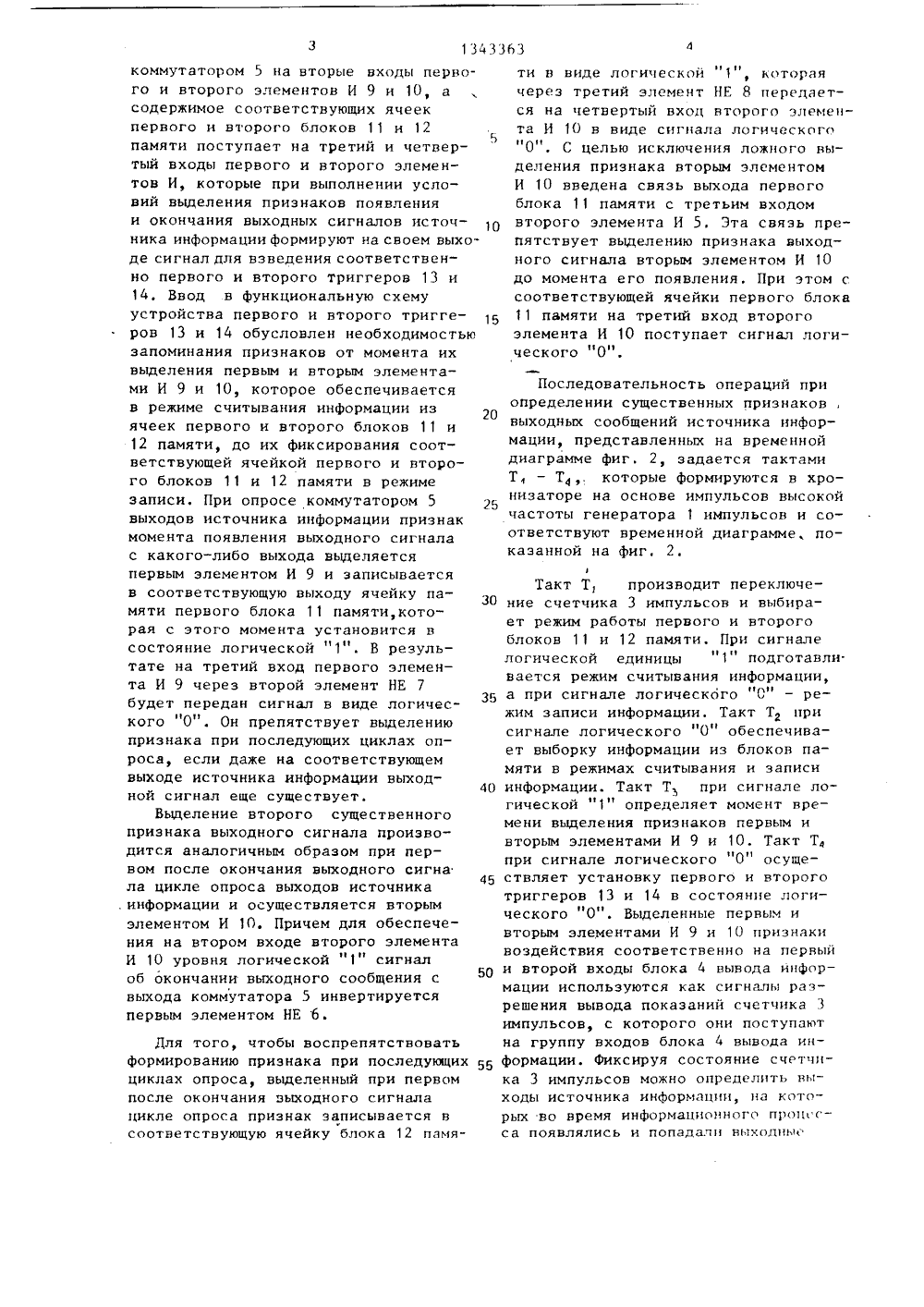

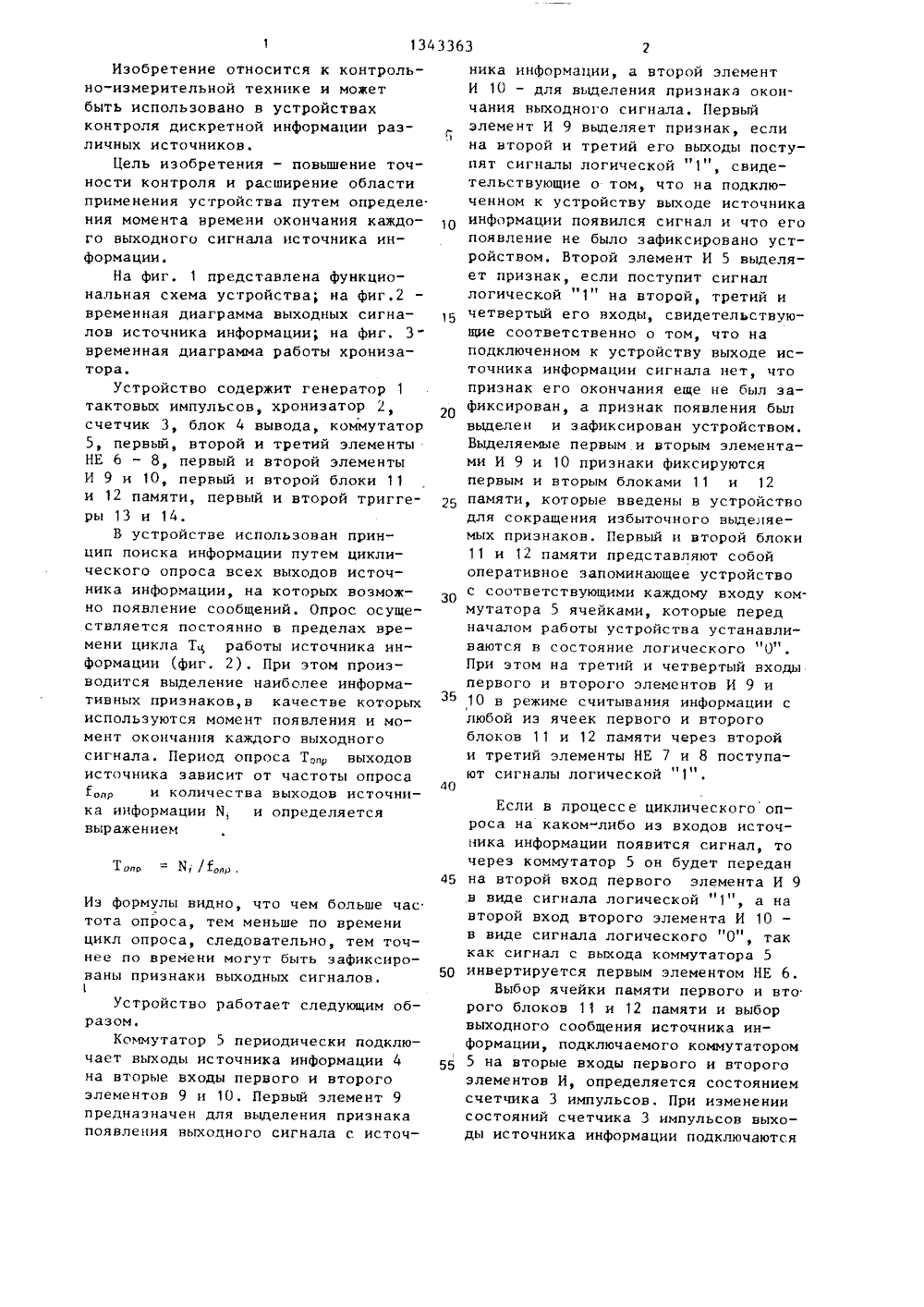

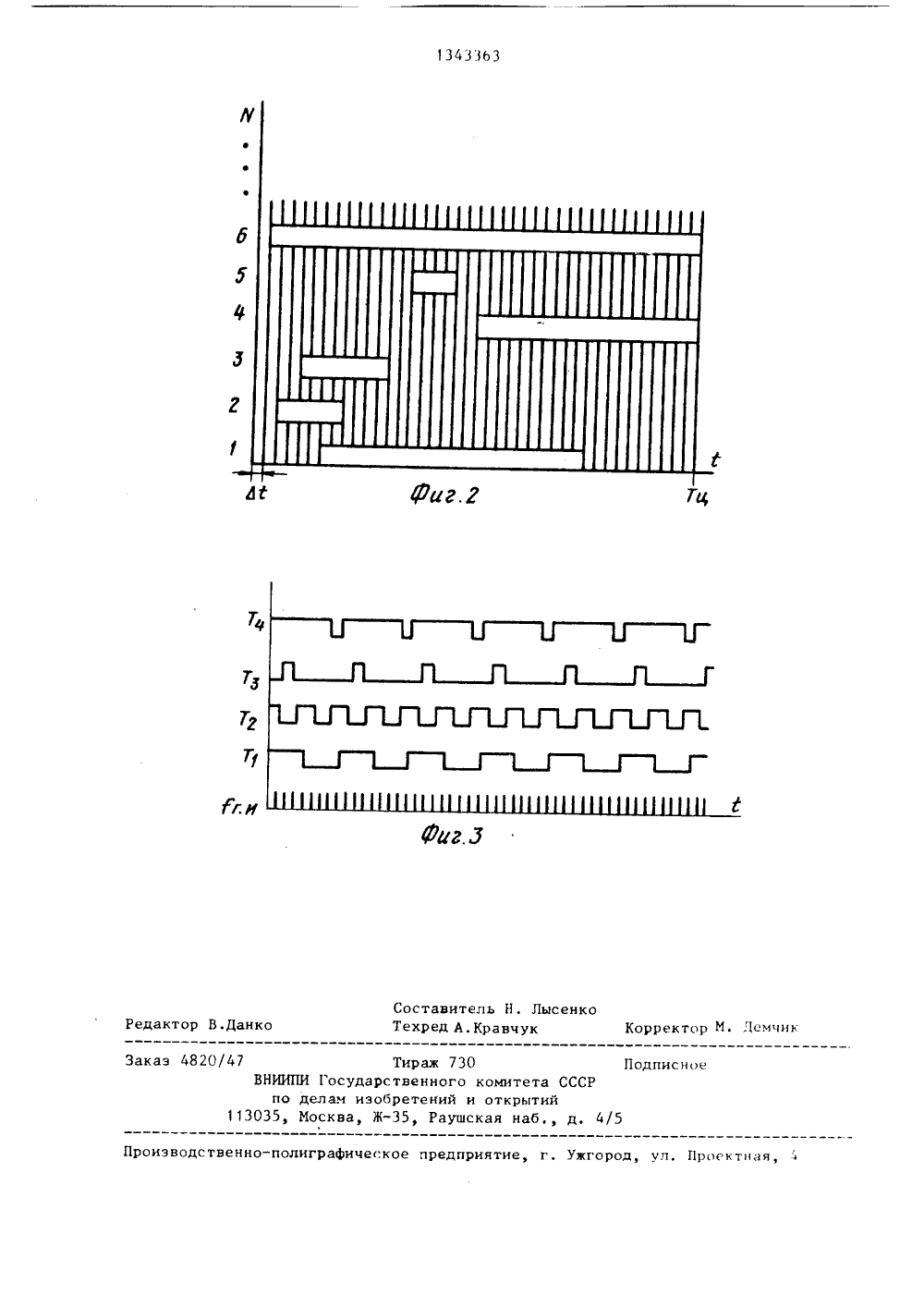

(56) Авторское сви В 187144, кл. С 01 ельство ССС 31/02, 1966 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ К А ВТОРСКОМУ СВИДЕТЕЛЬСТ(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ВРЕМЕННЫХ ПАРАМЕТРОВ СИГНАЛОВ(57) Изобретение относится к контрольно-измерительной технике и можетбыть использовано в устройствах контроля дискретной информации различныхисточников. Цель изобретения - повышение точности контроля и расширениеобласти применения устройства путемопределения момента времени окончания каждого выходного сигнала источника информации. Устройство содержитгенератор тактовых импульсов 1, хронизатор 2, счетчик 3, блок вывода 4,коммутатор 5, элементы НЕ 6 - 8,элементы И 9 и 10, блоки памяти 11и 12, триггеры 13 и 14. Устройствофиксирует признак появления и признак окончания каждого сигнала источника информации. При этом, независимо от длительности выходного сигнала и цикла опроса выходов источника информации, определение каждого признака производится один раз.Устройство ведет практически одновременное наблюдение за всеми выходамиисточника информации во время егоработы, выделяет только два существенных признака и позволяет избежатьизбыточности информации при определении признаков. 3 ил.Изобретение относится к контрольно-измерительной технике и может быть использовано в устройствах контроля дискретной информации различных источников.Цель изобретения - повышение точности контроля и расширение области применения устройства путем определе. ния момента времени окончания каждого выходного сигнала источника информации.На фиг. 1 представлена функциональная схема устройства; на фиг,2 временная диаграмма выходных сигналов источника информации; на фиг. 3- временная диаграмма работы хронизатора.Устройство содержит генератор 1 тактовых импульсов, хронизатор 2, счетчик 3, блок 4 вывода, коммутатор 5, первый, второй и третий элементы НЕ б - 8, первый и второй элементы И 9 и 10, первый и второй блоки 11 и 12 памяти, первый и второй триггеры 13 и 14.В устройстве использован принцип поиска информации путем циклического опроса всех выходов источника информации, на которых возможно появление сообщений. Опрос осуществляется постоянно в пределах времени цикла Т. работы источника информации (фиг. 2). При этом производится выделение наиболее информативных признаков,в качестве которых используются момент появления и момент окончания каждого выходного сигнала. Период опроса Тр выходов источника зависит от частоты опроса Гр и количества выходов источника информации И, и определяется выражением Из формулы видно, что чем больше час тота опроса, тем меньше по времени цикл опроса, следовательно, тем точнее по времени могут быть зафиксированы признаки выходных сигналов,Устройство работает следующим образом.Коммутатор 5 периодически подключает выходы источника информации 4 на вторые входы первого и второго элементов 9 и 10. Первый элемент 9 предназначен для выделения признака появления выходного сигнала с источ 35 45 50 55 л 10 15 20 25 30 ника информации, а второй элемент И 10 - для выделения признака окончания выходного сигнала. Первый элемент И 9 вьщеляет признак, если на второй и третий его выходы поступят сигналы логической "1", свидетельствующие о том, что на подключенном к устройству выходе источника информации появился сигнал и что его появление не было зафиксировано устройством. Второй элемент И 5 выделяет признак, если поступит сигнал логической1" на второй, третий и четвертый его входы, свидетельствующие соответственно о том, что на подключенном к устройству выходе источника информации сигнала нет, что признак его окончания еще не был зафиксирован, а признак появления был выделен и зафиксирован устройством. Выделяемые первым и вторым элементами И 9 и 10 признаки фиксируются первым и вторым блоками 11 и 12 памяти, которые введены в устройство для сокращения избыточного выделяемых признаков. Первый и второй блоки 11 и 12 памяти представляют собой оперативное запоминающее устройство с соответствующими каждому входу ком. мутатора 5 ячейками, которые перед началом работы устройства устанавливаются в состояние логического "О". При этом на третий и четвертый входы первого и второго элементов И 9 и10 в режиме считывания информации с любой из ячеек первого и второго блоков 11 и 12 памяти через второй и третий элементы НЕ 7 и 8 поступают сигналы логической "1". Если в процессе циклического опроса на каком"либо из входов источника информации появится сигнал, то через коммутатор 5 он будет передан на второй вход первого элемента И 9 в виде сигнала логической "1", а на второй вход второго элемента И 10 в виде сигнала логического "0", так как сигнал с выхода коммутатора 5 инвертируется первым элементом НЕ 6.Выбор ячейки памяти первого и вто рого блоков 11 и 12 памяти и выбор выходного сообщения источника информации, подключаемого коммутатором 5 на вторые входы первого и второго элементов И, определяется состоянием счетчика 3 импульсов. При изменении состояний счетчика 3 импульсов выходы источника информации подключаютсяз 1343363 4 коммутатором 5 на вторые входы первого и второго элементов И 9 и 10, а содержимое соответствующих ячеек первого и второго блоков 11 и 12 памяти поступает на третий и четвертый входы первого и второго элементов И, которые при выполнении условий вьщеления признаков появления и окончания выходных сигналов источника информации формируют на своем выходе сигнал для взведения соответственно первого и второго триггеров 13 и14, Ввод в функциональную схему устройства первого и второго триггеров 13 и 14 обусловлен необходимостью запоминания признаков от момента их выделения первым и вторым элементами И 9 и 10, которое обеспечивается в режиме считывания информации из ячеек первого и второго блоков 11 и 12 памяти, до их фиксирования соответствующей ячейкой первого и второго блоков 11 и 12 памяти в режиме записи. При опросе коммутатором 5 выходов источника информации признак момента появления выходного сигнала с какого-либо выхода вьщеляется первым элементом И 9 и записывается в соответствующую выходу ячейку памяти первого блока 11 памяти, которая с этого момента установится в состояние логической "1". В результате на третий вход первого элемента И 9 через второй элемент НЕ 7 будет передан сигнал в виде логического 110". Он препятствует вьщелению признака при последующих циклах опроса, если даже на соответствующем выходе источника информации выходной сигнал еще существует.Выделение второго существенного признака выходного сигнала производится аналогичным образом при первом после окончания выходного сигна ла цикле опроса выходов источника ,информации и осуществляется вторым элементом И 10, Причем для обеспечения на втором входе второго элемента И 10 уровня логической "1" сигнал об окончании выходного сообщения с выхода коммутатора 5 инвертируется первым элементом НЕ 6. 1Такт Т, производит переключение счетчика 3 импульсов и выбирает режим работы первого и второгоблоков 11 и 12 памяти. При сигналелогической единицы "1" подготавливается режим считывания информации, 35 а при сигнале логического "С" - режим записи информации. Такт Т 2 присигнале логического "0" обеспечивает выборку информации из блоков памяти в режимах считывания и записи 40 информации. Такт Т при сигнале логической "1" определяет момент вре -мени выделения признаков первым ивторым элементами И 9 и 10, Такт Тпри сигнале логического "011 осуще ствляет установку первого и второготриггеров 13 и 14 в состояние логического "0". Выделенные первым ивторым элементами И 9 и 10 признакивоздействия соответственно на первый 5 О и второй входы блока 4 вывода информации используются как сигналы разрешения вывода показаний счетчика 3импульсов, с которого они поступаютна группу входов блока 4 вывода ин фоРмации. фиксируя состояние счетчика 3 импульсов можно определить выходы источника информации, на которых во время информационного процесса появлялись и попадали выходнь 1 е Для того, чтобы воспрепятствоватьформированию признака при последующихциклах опроса, вьщеленный при первомпосле окончания выходного сигналацикле опроса признак записывается всоответствующую ячейку блока 12 пэмяти в виде логическои 1, которая через третий элемент НЕ 8 передается на четвертый вход второго элемента И 10 в виде сигнала логического 11 110 . С целью исключения ложного выделения признака вторым элементом И 1 О введена с вя э ь выхода первого блока 1 1 памя ти с третьим входом второго элемента И 5 . Э т а связь и р епя тст ву ет выделению признака выходного сигнала вторым элементом И 1 О до момента е го появления . Пр и этом с соответствующей ячейки первого блока 1 1 памяти на третий вход второго элемента И 1 О поступает сигнал логич е ск о г о " 0 " . Последовательность операций приопределении существенных признаков 20выходных сообщений источника информации, представленных на временной диаграмме фиг. 2, задается тактами Т - Т 4 которые формируются в хронизаторе на основе импульсов высокой 25частоты генератора 1 импульсов и соответствуют временной диаграмме, показанной на фиг. 2.45 50 сообщения, В качестве блока 4 выводаинформации могут быть использованыустройства печати, перфорации и элементы индикации. Использование изобретения повышает точность контроля и расширяет область применения устройства путем определения момента времени окончания каждого выходного сигнала источника информации. Устройство фиксирует признак появления и признак окончания каждого выходного сигнала источника информации. При этом, независимо от длительности выходного сигнала и цикла опроса выходов источника информации, определение каждого признака производится один раз. Так, например, при времени существования выходного сообщения- 100 с и времени цикла опроса Счо = 0,001 с количество определяемых признаков и = 2, по сравнению с и = 100000 у известного устройства. Устройство ведет практически одновременное наблюдение за всеми выходами источника информации во время его работы, осуществляет выделение только двух существенных признаков и позволяет избежать избыточности информации при определении признаков. Кроме того, устройство обладает дополнительно рядом следующих существенных преимуществ; избавляет от необходимости анализа человеком источника информации; не требует составления программы для определения временных параметров сигнала; избавление от затрат на дополнительное оборудование для адресации информационных каналов источника и для перестройки своей структуры; обладает высокой универсиальностью, несмотря на неизменность структуры. Устройство может использоваться всистемах распознавания графическихиэображений, в системах контроля, вобучающих системах. 5 10 15 20 25 30 35 40 формула изобретенияУстройство для определения временных параметров сигналов, содержащее генератор тактовых импульсов, хронизатор, счетчик, выходы, которого подключены к группе входов блока вывода и к первой группе входов коммутатора, о т л и ч а ю щ е е с я тем, что, с целью повышения точности контроля и расширения области применения путем определения момента времени окончания каждого выходного сигнала источника информации, в устройство введены первый, второй и третретий элементы НЕ, первый и второй элементы И, первый и второй блоки памяти, первый и второй триггеры, выход генератора тактовых импульсов подключен к входу хронизатора, первый выход которого подключен к входу счетчика и к первым входам первого и второго блоков памяти, второй выход хронизатора подключен к вторым входам первого и второго блоков памяти, третий выход - к первым входам первого и второго элементов И, четвертый выход хронизатора подключен к первым входам первого и второго триггеров, выходы счетчика подключены к группе входов первого и второго блоков памяти, вторая группа входов коммутатора является входами устройства, выход коммутатора подключен к второму входу первого элемента И и через первый элемент НЕ к второму входу второго элемента И, выход первого элемента И подключен к первому входу блока вывода и второму входу первого триггера, выход которого подключен к третьему входу первого блока памяти, выход которого и третий вход второго элемента И объединены и через второй элемент НЕ подключены к третьему входу первого элемента И,выход второго элемента И подключен к вторым входамблока вывода и второго триггера, выход которого подключен к третьемувходу второго блока памяти, выход которого через третий элемент НЕ подключен к четвертому входу второгоэлемента И.1343363 Составитель Н. Лысенко Техред А, Кравчук Корректор М, Демчик Редактор В.Данко Подписное Тираж 730ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Рауаская наб., д, 4/5 Заказ 4820/47 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная,
