Пакетодержатель кирпича

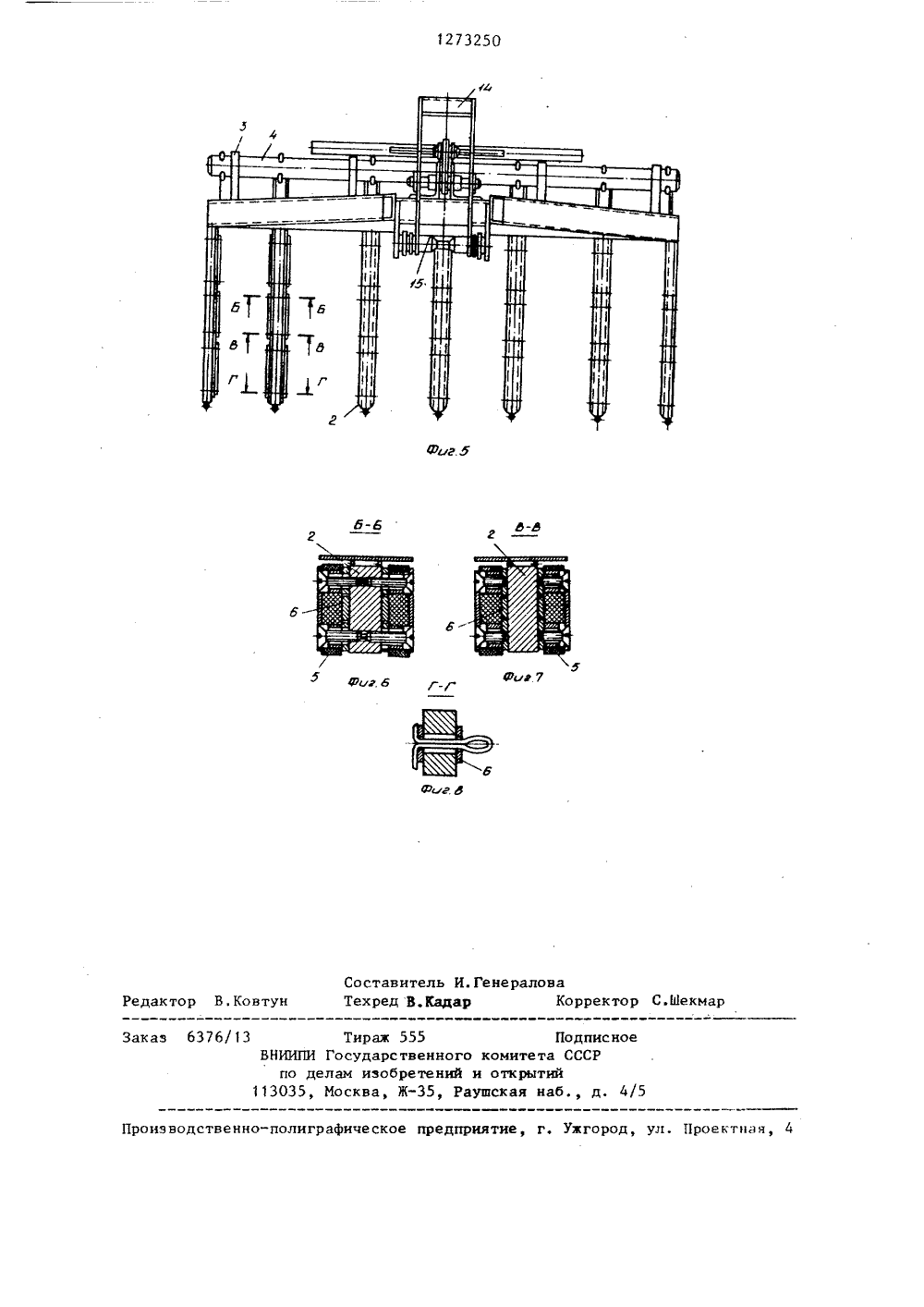

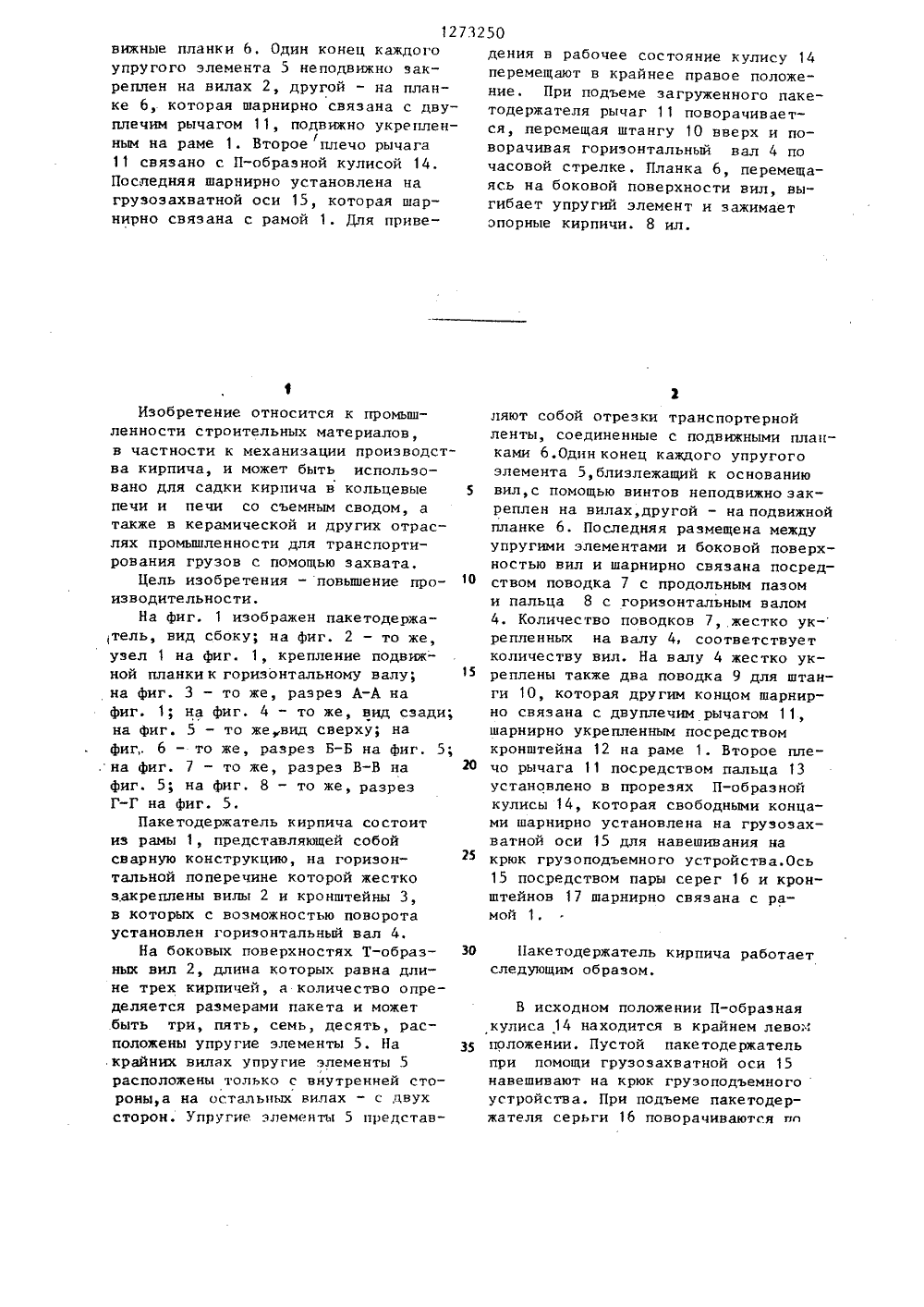

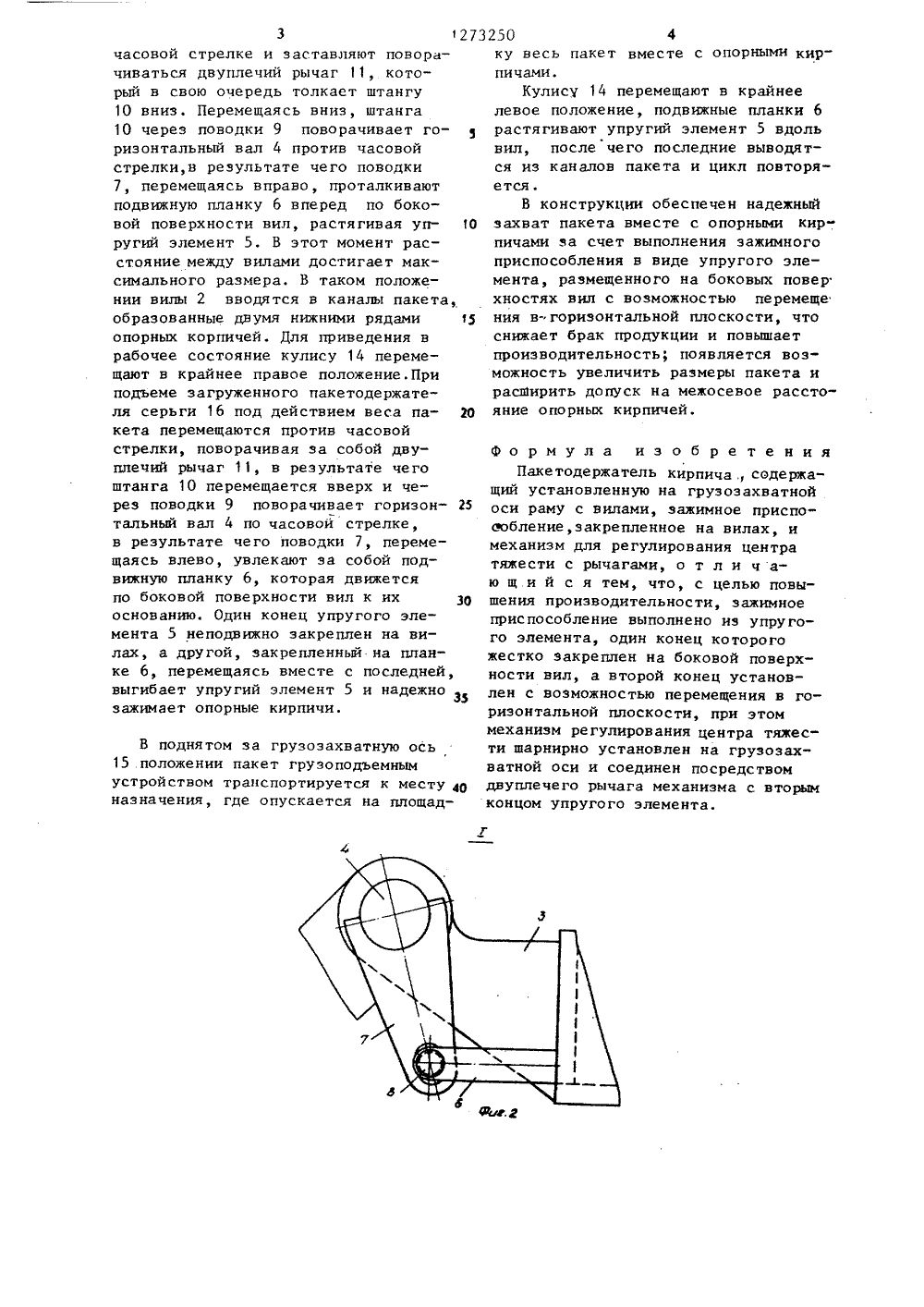

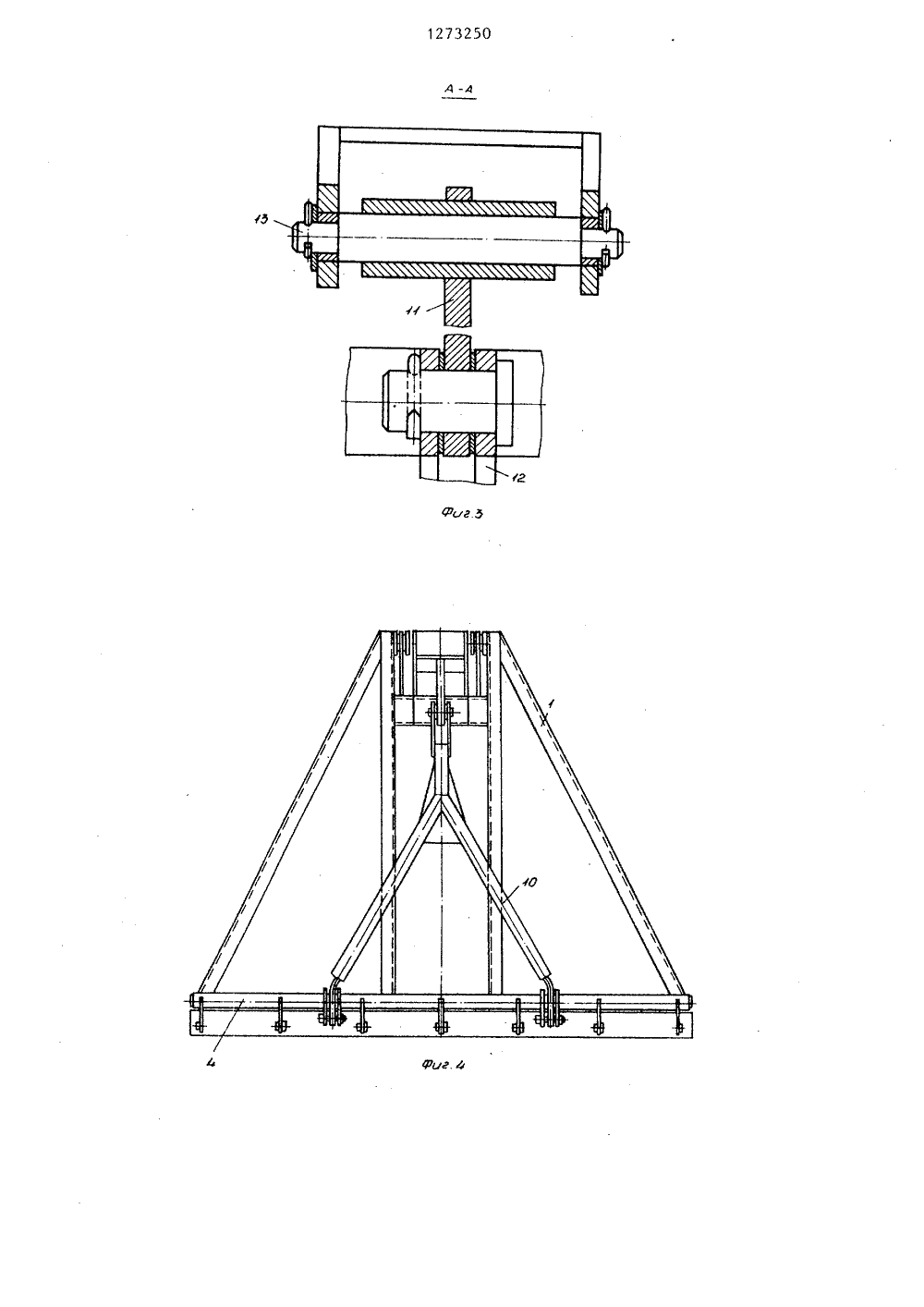

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 80 27325 28 В 13 51) ЕНИ Н АТОРСИО ни СССР978 ые угттанцииздат 17 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ ИЗО СВИДЕТЕЛЬСТВУ(57) Изобретение может быть использовано для садки кирпича в кольцевые печи и печи со съемным сводоми его выгрузки. Цель изобретенияповышение производительности путемобеспечения надежности зажима кирпича, 11 акетодержатель содержит раму 1с вилами 2 и кронштейнами 3, в которых с возможностью поворота установлен горизонтальный вал 4, На боковыхповерхностях Т-образных вил 2расположены упругие элементы 5 и под73250 12 вижные планки 6. Один конец каждого упру гого элемента 5 не подвижно з акреплен на вилах 2, другой - на планке 6, которая шарнирно связана с двуплечим рычагом 11, подвижно укрепленlным на раме 1. Второе плечо рычага 11 связано с П-образной кулисой 14, Последняя шарнирно установлена на грузоэахватной оси 15, которая шарнирно связана с рамой 1. Для приведения в рабочее состояние кулису 14перемещают в крайнее правое положение. При подъеме загруженного пакетодержателя рычаг 11 поворачивается, перемещая штангу 10 вверх и поворачивая горизонтальный вал 4 почасовой стрелке . Планка 6, перемещаясь на боковой поверхности вил, выгибает упругий элемент и зажимаетопорные кирпичи. 8 ил.Изобретение относится к промышленности строительных материалов, в частности к механизации производства кирпича, и может быть использовано для садки кирпича в кольцевые 5 печи и печи со съемным сводом, а также в керамической и других отраслях промышленности для транспортирования грузов с помощью захвата.Цель изобретения - повышение производительности.На фиг. 1 изображен пакетодержатель, вид сбоку; на фиг. 2 - то же, узел 1 на фиг. 1, крепление подвиж- ной планки к горизонтальному валу; на фиг. 3 - то же, разрез А-А на фиг. 1; на фиг. 4 - то же, вид сзади; на фиг. 5 - то жевид сверху; на фиг,. 6 - то же, разрез Б-Б на фиг, 5; .на фиг. 7 - то же, разрез В-В на 0фиг. 5; на фиг. 8 - то же, разрез Г-Г на фиг. 5.Пакетодержатель кирпича состоит из рамы 1, представляющей собой сварную конструкцию, на горизонтальной поперечине которой жестко закреплены вилы 2 и кронштейны 3, в которых с возможностью поворота установлен горизонтальный вал 4.На боковых поверхностях Т-образ ныл вил 2, длина которых равна длине трех кирпичей, а количество определяется размерами пакета и может ,быть три, пять, семь, десять, расположены упругие элементы 5. На 35 крайних вилах упругие элементы 5 расположены только с внутренней стороны,а на остальных випах - с двух сторон. Упругие элементы 5 представляют собой отрезки транспортерной ленты, соединенные с подвижными планками 6.Один конец каждого упругого элемента 5,близлежащий к основанию вил, с помощью винтов неподвижно закреплен на вилах, другой - на подвижной планке 6. Последняя размещена между упругими элементами и боковой поверхностью вил и шарнирно связана посредством поводка 7 с продольным пазом и пальца 8 с горизонтальным валом 4. Количество поводков 7,.жестко ук- репленных на валу 4, соответствует количеству вил. На валу 4 жестко укреплены также два поводка 9 для штанги 10, которая другим концом шарнирно связана с двуплечим рычагом 11, шарнирно укрепленным посредством кронштейна 12 на раме 1. Второе плечо рычага 11 посредством пальца 13 установлено в прорезях П-образной кулисы 14, которая свободными концами шарнирно установлена на грузозахватной оси 15 для навешивания на крюк грузоподъемного устройства.Ось 15 посредством пары серег 16 и кронштейнов 17 шарнирно связана с рамой 1.11 акетодержатель кирпича работает следующим образом.В исходном положении П-образная кулиса 14 находится в крайнем левом положении. Пустой пакетодержатель при помощи грузоэахватной оси 15 навешивают на крюк грузоподъемного устройства. При подъеме пакетодержателя серьги 6 поворачиваются пл1273часовой стрелке и заставляют поворачиваться двуплечий рычаг 11, который в свою очередь толкает штангу 10 вниз. Перемещаясь вниз, штанга 10 через поводки 9 поворачивает горизонтальный вал 4 против часовой стрелки,в результате чего поводки 7, перемещаясь вправо, проталкивают подвижную планку 6 вперед по боковой поверхности вил, растягивая уп О ругий элемент 5. В этот момент расстояние между вилами достигает максимального размера. В таком положении вилы 2 вводятся в каналы пакета, образованные двумя нижними рядами 15 опорных корпичей. Для приведения в рабочее состояние кулису 14 перемещают в крайнее правое положение.При подъеме загруженного пакетодержателя серьги 16 под действием веса па кета перемещаются против часовойстрелки, поворачивая за собой двуплечий рычаг 11, в результате чего штанга 10 перемещается вверх и через поводки 9 поворачивает гориэон тальный вал 4 по часовои стрелке, в результате чего поводки 7, перемещаясь влево, увлекают за собой подвижную планку 6, которая движется по боковой поверхности вил к их 30 основанию. Один конец упругого элемента 5 неподвижно закреплен на вилах, а другой, закрепленный на планке 6, перемещаясь вместе с последней, выгибает упругий элемент 5 и надежно зажимает опорные кирпичи. В поднятом за грузоэахватную ось15 положении пакет груэоподъемнымустройством транспортируется к месту 40назначения, где опускается на площад 250 4ку весь пакет вместе с опорными кирпичами.Кулису 14 перемещают в крайнее левое положение, подвижные планки 6 растягивают упругий элемент 5 вдоль вил после чего последние выводятУся из каналов пакета и цикл повторяется.В конструкции обеспечен надежный захват пакета вместе с опорными кирпичами за счет выполнения эажимного приспособления в виде упругого элемента, размещенного на боковых повер хностях вил с возможностью перемеще ния в- горизонтальной плоскости, что снижает брак продукции и повышает производительность; появляется воэможность увеличить размеры пакета и расширить допуск на межосевое расстояние опорных кирпичей. формула из об ре те нияПакетодержатель кирпича содержащий установленную на грузоэахватной оси раму с вилами, зажимное приспособление,закрепленное на вилах, и механизм для регулирования центра тяжести с рычагами, о т л и ч аю щ и й с я тем, что, с целью повышения производительности, зажимное приспособление выполнено иэ упругого элемента, один конец которого жестко закреплен на боковой поверхности вил, а второй конец установлен с возможностью перемещения в горизонтальной плоскости, при этом механизм регулирования центра тяжести шарнирно установлен на грузозахватной оси и соединен посредством двуплечего рычага механизма с вторым концом упругого элемента.1273250 Фиг 3 Составитель И. ГенераловаТехред В.кадар Корректор С.Шекмар Редактор В. Ковтун Заказ 6376/13 Тирая 555 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
