Установка для конвейерного содержания животных
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1212386
Автор: Москвин
Текст

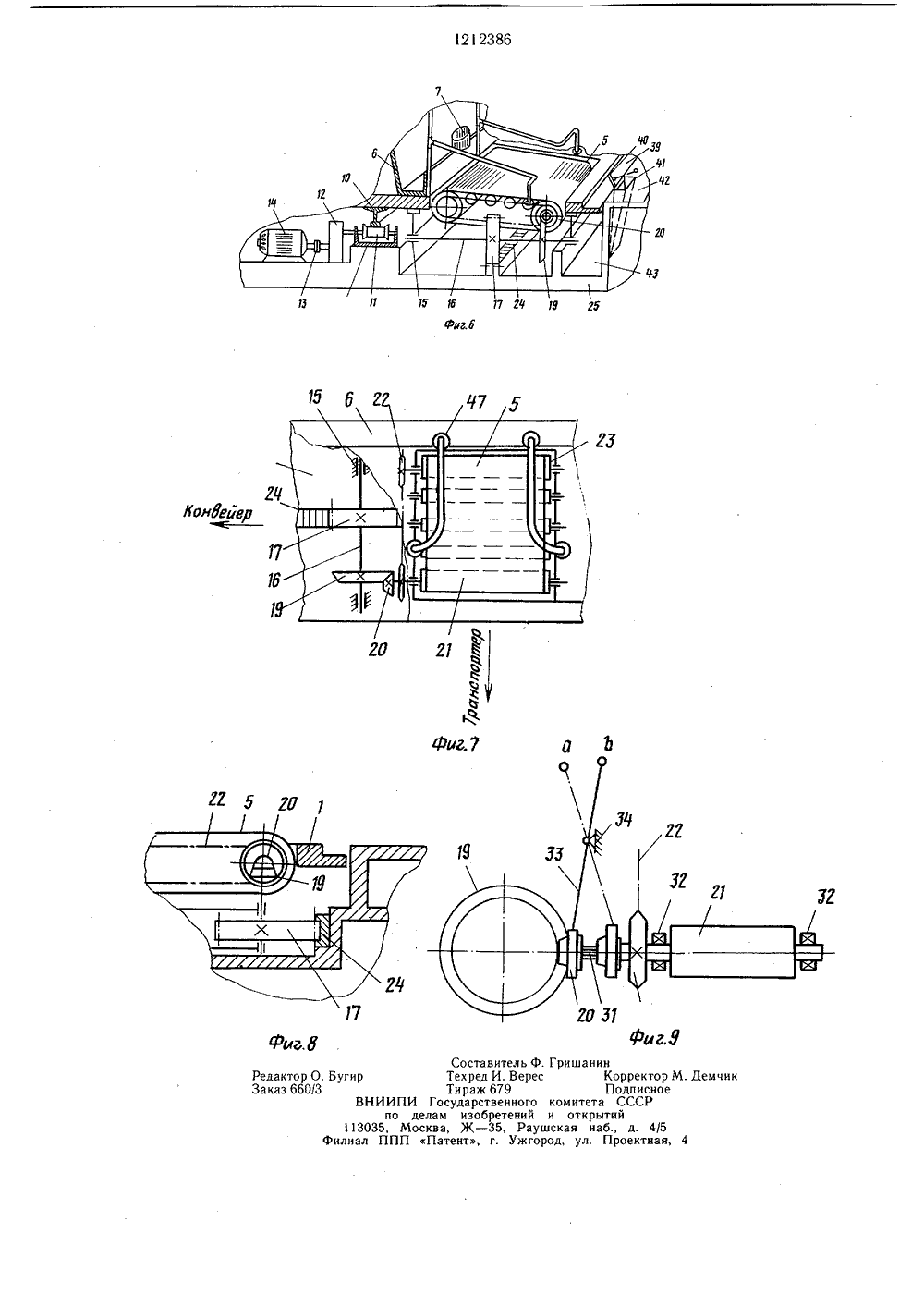

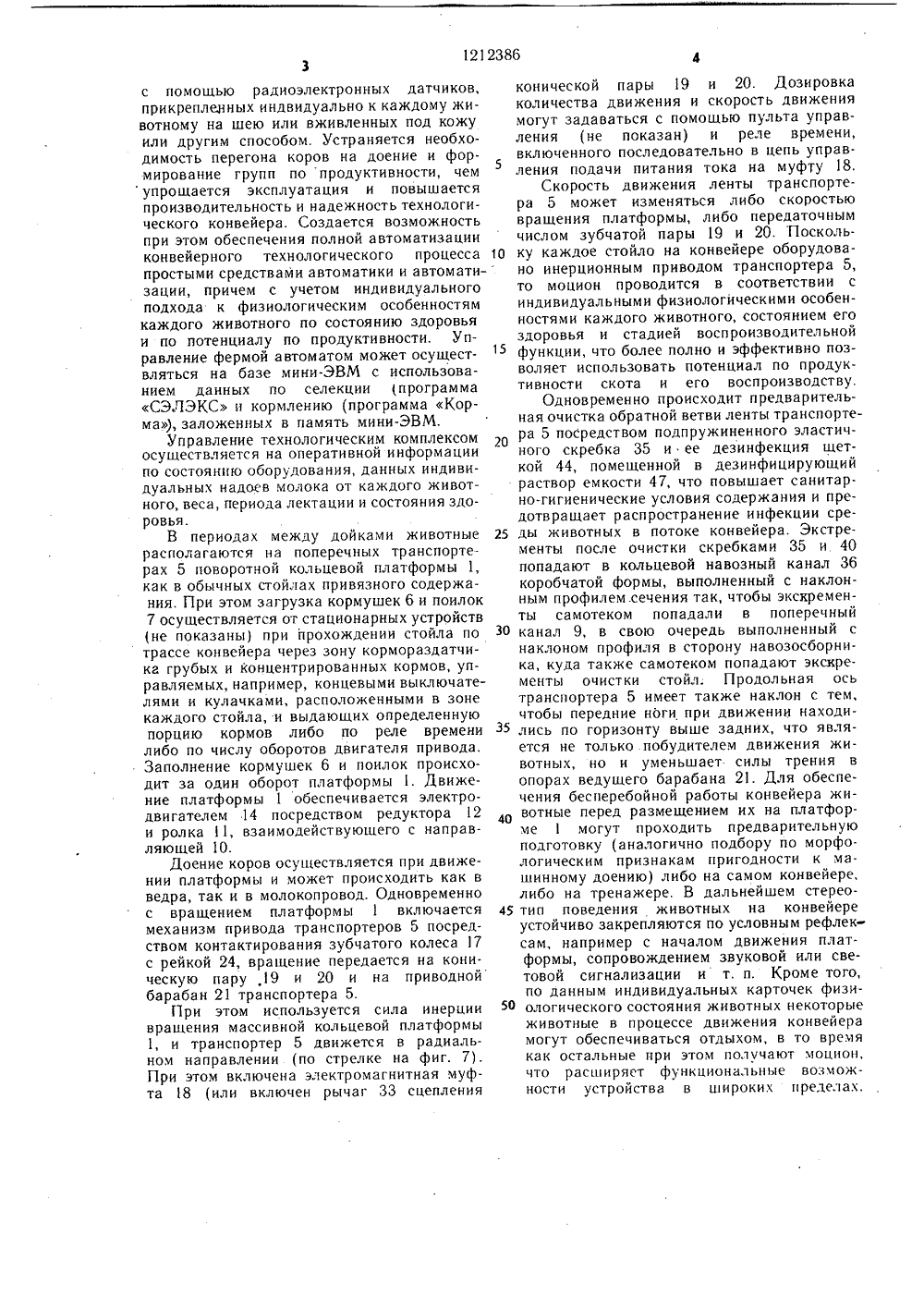

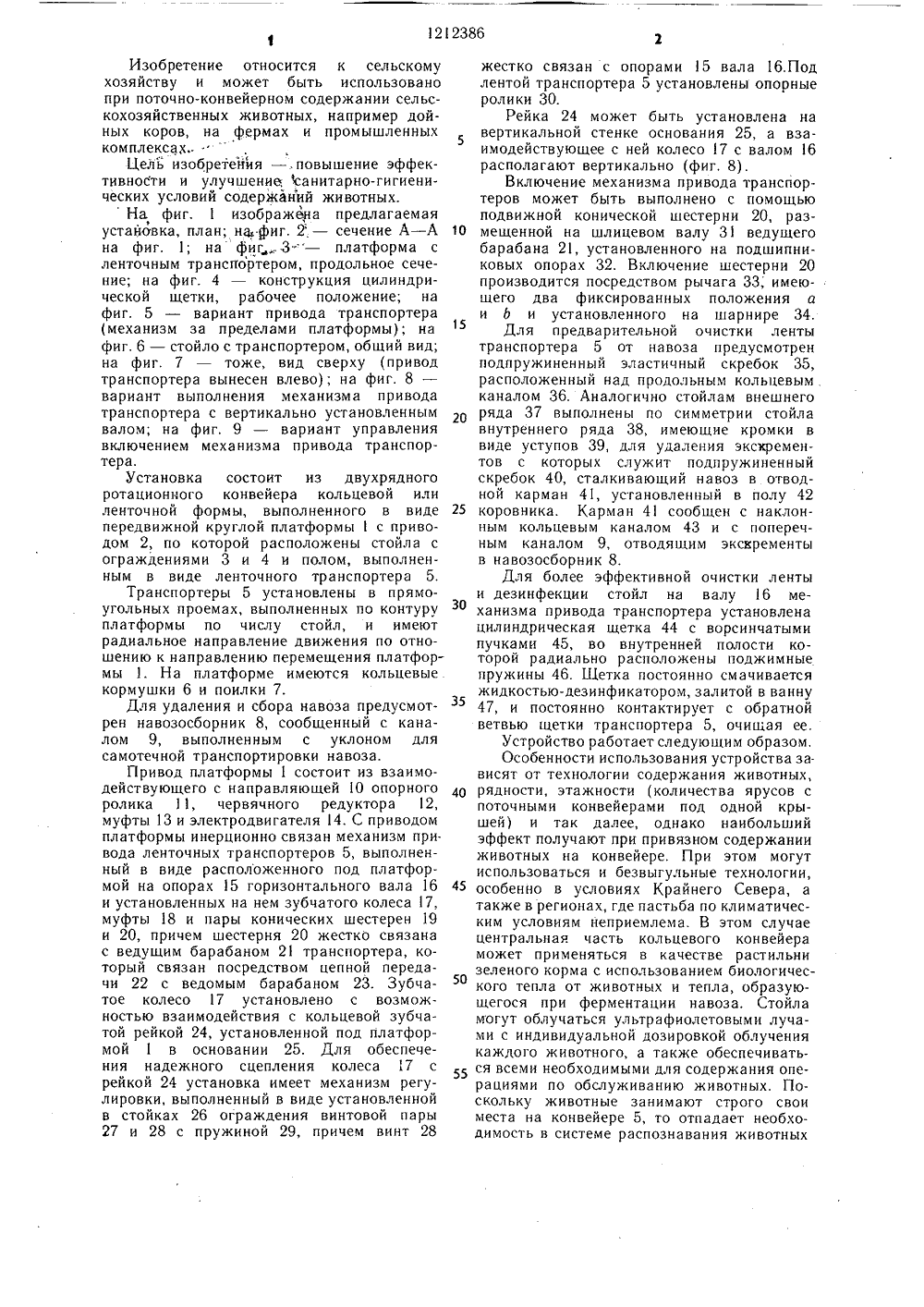

(19) 1, отличающ да транспорт енных под ой рейки и бчатым коле их шестерен ена на веду еющего разме ролики и це го ведущий(71) Латвийская оного Знамени сельмия аяся еров лат- орисом, 7дена Трудового Красохозяйственная акадешем щенную веОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ ИЗОБР ВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССР445402, кл. А О 1 К 1/00, 1963.Авторское свидетельство СССР608505, кл. А 01 К 1/02, 1974. (54) (57) 1. УСТАНОВКА ДЛЯ КОНВЕЙЕРНОГО СОДЕРЖАНИЯ ЖИВОТНЫХ, включающая передвижную платформу, на которой расположены стойла с ограждениями и полом, выполненным в виде приводного ленточного транспортера, кормушки, поилки и средства для удаления навоза, отличающаяся тем, что, с целью повышения эффективности и улучшения санитарно-гигиенических условий содержания животных, по контуру платформы выполнены прямоугольные проемы, в которых установлены ленточные транспортеры, имеющие радиальное направление движения по отношению к направлению перемещения платформы, причем механизм привода транспортеров инерционно связан с приводом платформы. 2. Установка по п.тем, что механизм привовыполнен в виде расположформой кольцевой зубчатзонтального вала с зумуфтой и парой коническна из которых установлбарабане транспортера, имные под лентой опорныепередачу, связывающую едомый барабаны,3. Установка по п, 1, отличающаяся тем, что, она снабжена механизмом регулировки сцепления зубчатого колеса с кольцевой рейкой, выполненным в виде установленной в стойках ограждения стойл подпружиненной винтовой пары и связанныхс нею опор, в которых размещен вал механизма привода транспортера.4. Установка по п. 1, отличающаяся тем, что она снабжена подпружиненным эластичным скребком для предварительной очистки транспортера, подпружиненным скребком для дезинфицирующего раствора и установленной на валу механизма привода транспортера цилиндрической щеткой, имеющей радиально установленные в полости ее Ю цилиндра поджимные пружины. 9 еайИзобретение относится к сельскому хозяйству и может быть использовано при поточно-конвейерном содержании сельскохозяйственных животных, например дойных коров, на фермах и промышленных комплексах.Цель изобретения - , повышение эффективности и улучшение санитарно-гигиенических условий содержаний животных.На фиг. 1 изображена предлагаемая установка, план; нефиг. 2 - сечение А - А на фиг. 1; на фиг, 3" - платформа с ленточным транспортером, продольное сечение; на фиг. 4 - конструкция цилиндрической щетки, рабочее положение; на фиг. 5 - вариант привода транспортера (механизм за пределами платформы); на фиг. 6 - стойло с транспортером, общий вид; на фиг, 7 - тоже, вид сверху (привод транспортера вынесен влево); на фиг. 8 - вариант выполнения механизма привода транспортера с вертикально установленным валом; на фиг, 9 - вариант управления включением механизма привода транспортера.Установка состоит из двухрядного ротационного конвейера кольцевой или ленточной формы, выполненного в виде передвижной круглой платформыс приводом 2, по которой расположены стойла с ограждениями 3 и 4 и полом, выполненным в виде ленточного транспортера 5,Транспортеры 5 установлены в прямоугольных проемах, выполненных по контуру платформы по числу стойл, и имеют радиальное направление движения по отношению к направлению перемещения платформы. На платформе имеются кольцевые кормушки 6 и поилки 7.Для удаления и сбора навоза предусмотрен навозосборник 8, сообщенный с каналом 9, выполненным с уклоном для самотечной транспортировки навоза.Привод платформы 1 состоит из взаимодействующего с направляющей 10 опорного ролика 11, червячного редуктора 12, муфты 13 и электродвигателя 14. С приводом платформы инерционно связан механизм привода ленточных транспортеров 5, выполненный в виде расположенного под платформой на опорах 15 горизонтального вала 16 и установленных на нем зубчатого колеса 17, муфты 18 и пары конических шестерен 19 и 20, причем шестерня 20 жестко связана с ведущим барабаном 21 транспортера, который связан посредством цепной передачи 22 с ведомым барабаном 23. Зубчатое колесо 17 установлено с возможностью взаимодействия с кольцевой зубчатой рейкой 24, установленной под платформой 1 в основании 25. Для обеспечения надежного сцепления колеса 17 с рейкой 24 установка имеет механизм регулировки, выполненный в виде установленной в стойках 26 ограждения винтовой пары 27 и 28 с пружиной 29, причем винт 28 5 10 15 20 25 30 35 40 45 50 55 жестко связан с опорами 15 вала 16.Под лентой транспортера 5 установлены опорные ролики 30.Рейка 24 может быть установлена на вертикальной стенке основания 25, а взаимодействующее с ней колесо7 с валом 16 располагают вертикально (фиг. 8).Включение механизма привода транспортеров может быть выполнено с помощью подвижной конической шестерни 20, размещенной на шлицевом валу 31 ведущего барабана 21, установленного на подшипниковых опорах 32. Включение шестерни 20 производится посредством рычага ЗЗ; имеющего два фиксированных положения а и О и установленного на шарнире 34.Для предварительной очистки ленты транспортера 5 от навоза предусмотрен подпружиненный эластичный скребок 35, расположенный над продольным кольцевым каналом 36. Аналогично стойлам внешнего ряда 37 выполнены по симметрии стойла внутреннего ряда 38, имеющие кромки в виде уступов 39, для удаления экскрементов с которых служит подпружиненный скребок 40, сталкивающий навоз в отводной карман 41, установленный в полу 42 коровника. Карман 41 сообщен с наклонным кольцевым каналом 43 и с поперечным каналом 9, отводящим экскременты в навозосборник 8.Для более эффективной очистки ленты и дезинфекции стойл на валу 16 механизма привода транспортера установлена цилиндрическая щетка 44 с ворсинчатыми пучками 45, во внутренней полости которой радиально расположены поджимные пружины 46. Шетка постоянно смачивается жидкостью-дезинфикатором, залитой в ванну 47, и постоянно контактирует с обратной ветвью щетки транспортера 5, очищая ее.Устройство работает следующим образом, Особенности использования устройства за. висят от технологии содержания животных, рядности, этажности (количества ярусов с поточными конвейерами под одной крышей) и так далее, однако наибольший эффект получают при привязном содержании животных на конвейере. При этом могут использоваться и безвыгульные технологии, особенно в условиях Крайнего Севера, а также в регионах, где пастьба по климатическим условиям неприемлема. В этом случае центральная часть кольцевого конвейера может применяться в качестве растильни зеленого корма с использованием биологического тепла от животных и тепла, образующегося при ферментации навоза. Стойла могут облучаться ультрафиолетовыми лучами с индивидуальной дозировкой облучения каждого животного, а также обеспечиваться всеми необходимыми для содержания операциями по обслуживанию животных. Поскольку животные занимают строго свои места на конвейере 5, то отпадает необходимость в системе распознавания животныхс помощью радиоэлектронных датчиков, прикрепленных индвидуально к каждому животному на шею или вживленных под кожу или другим способом, Устраняется необходимость перегона коров на доение и формирование групп по продуктивности, чемупрощается эксплуатация и повышается производительность и надежность технологического конвейера. Создается возможность при этом обеспечения полной автоматизации конвейерного технологического процесса 10 простыми средствами автоматики и автомати-зации, причем с учетом индивидуального подхода к физиологическим особенностям каждого животного по состоянию здоровья и по потенциалу по продуктивности. Управление фермои автоматом может осущест ю 15 вляться на базе мини-ЭВМ с использованием данных по селекции (программа СЭЛЭКС и кормлению (программа Корма), заложенных в память мини-ЭВМ.Управление технологическим комплексом осуществляется на оперативной информации по состоянию оборудования, данных индивидуальных надоев молока от каждого животного, веса, периода лектации и состояния здоровья.В периодах между дойками животные 25 располагаются на поперечных транспорте. рах 5 поворотной кольцевой платформы 1, как в обычных стойлах привязного содержания, При этом загрузка кормушек 6 и поилок 7 осуществляется от стационарных устройств (не показаны) при прохождении стойла по ЗО трассе конвейера через зону кормораздатчика грубых и концентрированных кормов, управляемых, например, концевыми выключателями и кулачками, расположенными в зоне каждого стойла, и выдающих определенную порцию кормов либо по реле времени З 5 либо по числу оборотов двигателя привода. Заполнение кормушек 6 и поилок происходит за один оборот платформы 1. Движение платформы 1 обеспечивается электродвигателем 14 посредством редуктора 12 и ролка1, взаимодействующего с направляющей 10.Доение коров осуществляется при движении платформы и может происходить как в ведра, так и в молокопровод. Одновременно с вращением платформы 1 включается 45 механизм привода транспортеров 5 посредством контактирования зубчатого колеса 17 с рейкой 24, вращение передается на коническую пару,19 и 20 и на приводной барабан 21 транспортера 5.При этом используется сила инерции вращения массивной кольцевой платформы 1, и транспортер 5 движется в радиальном направлении (по стрелке на фиг. 7). При этом включена электромагнитная муфта 18 (или включен рычаг 33 сцепления конической пары 19 и 20, Дозировка количества движения и скорость движения могут задаваться с помощью пульта управления (не показан) и реле времени, включенного последовательно в цепь управления подачи литания тока на муфту 18.Скорость движения ленты транспортера 5 может изменяться либо скоростью вращения платформы, либо передаточным числом зубчатой пары 19 и 20. Поскольку каждое стойло на конвейере оборудовано инерционным приводом транспортера 5, то моцион проводится в соответствии с индивидуальными физиологическими особенностями каждого животного, состоянием его здоровья и стадией воспроизводительной функции, что более полно и эффективно позволяет использовать потенциал по продуктивности скота и его воспроизводству.Одновременно происходит предварительная очистка обратной ветви ленты транспортера 5 посредством подпружиненного эластичного скребка 35 и ее дезинфекция щеткой 44, помещенной в дезинфицирующий раствор емкости 47, что повышает санитарно-гигиенические условия содержания и предотвращает распространение инфекции среды животных в потоке конвейера. Экстре- менты после очистки скребками 35 и 40 попадают в кольцевой навозный канал 36 коробчатой формы, выполненный с наклонным профилем. сечения так, чтобы экскременты самотеком попадали в поперечный канал 9, в свою очередь выполненный с наклоном профиля в сторону навозосборника, куда также самотеком попадают экскременты очистки стойл. Продольная ось транспортера 5 имеет также наклон с тем, цтобы передние ноги при движении находились по горизонту выше задних, что является не только побудителем движения животных, но и уменьшает силы трения в опорах ведущего барабана 21. Для обеспечения бесперебойной работы конвейера животные перед размещением их на платформе 1 могут проходить предварительную подготовку (аналогично подбору по морфологическим признакам пригодности к машинному доению) либо на самом конвейере, либо на тренажере. В дальнейшем стереотип поведения животных на конвейере устойчиво закрепляются по условным рефлексам, например с началом движения платформы, сопровождением звуковой или световой сигнализации и т. п. Кроме того, по данным индивидуальных карточек физиологического состояния животных некоторые животные в процессе движения конвейера могут обеспечиваться отдыхом, в то время как остальные при этом получают моцион, что расширяет функциональные возможности устройства в широких пределах, 121238612 2386 г Ион 3 ейер Фиг.7 иг.Ю Фиа Составител Техред И. В Тираж 679 ВНИИПИ Государственн по делам изобретен 113035, Москва, Ж - 35,Филиал ППП Патент, г. Учик Редактор О. БугирЗаказ 660/3 ого к ий и Раущс жгоро ришанинКорректор М. ДПодписноемитета СССРоткрытийкая наб., д. 4/5ул. Проектная, 4
