Статический преобразователь для питания гистерезисного двигателя

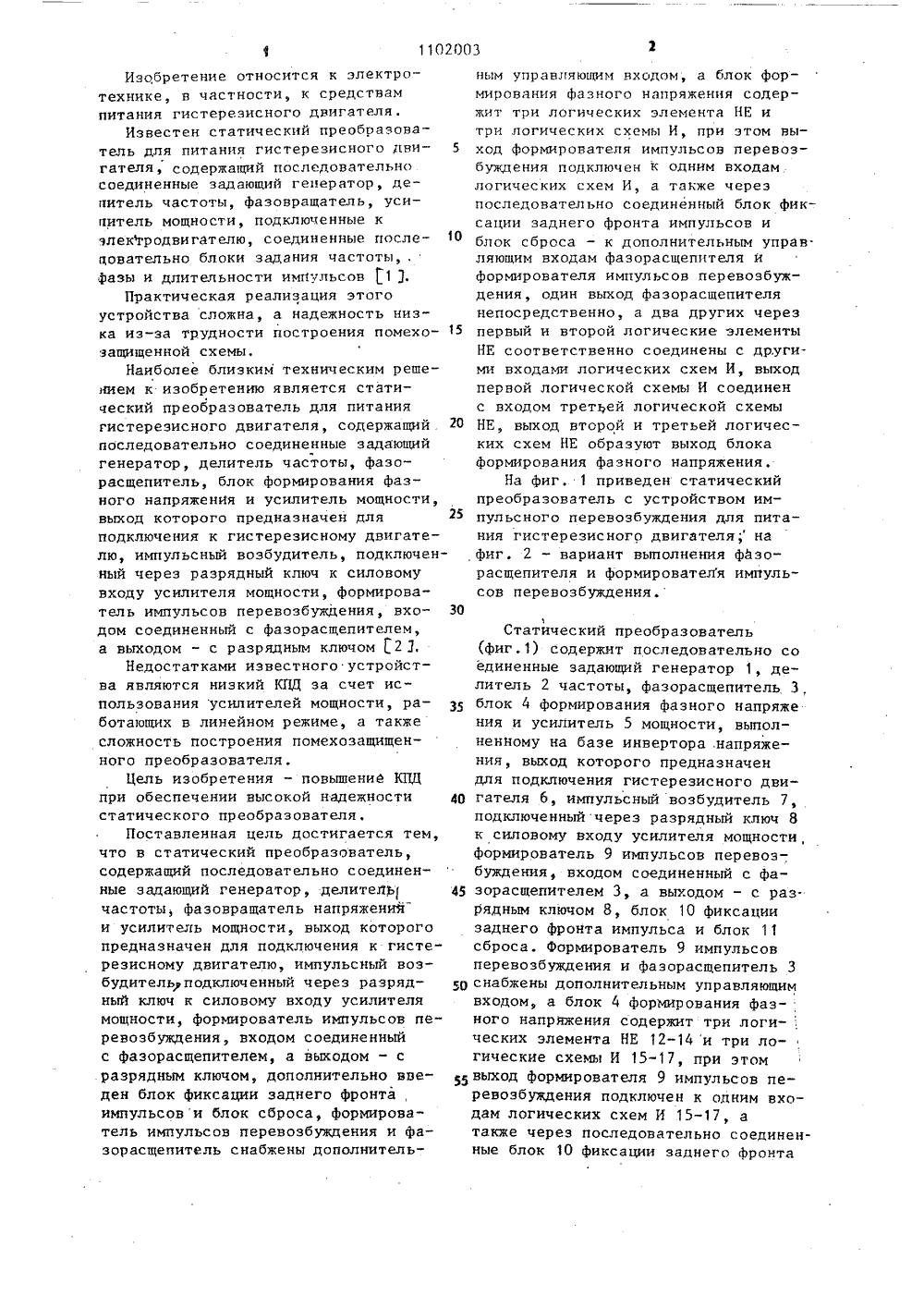

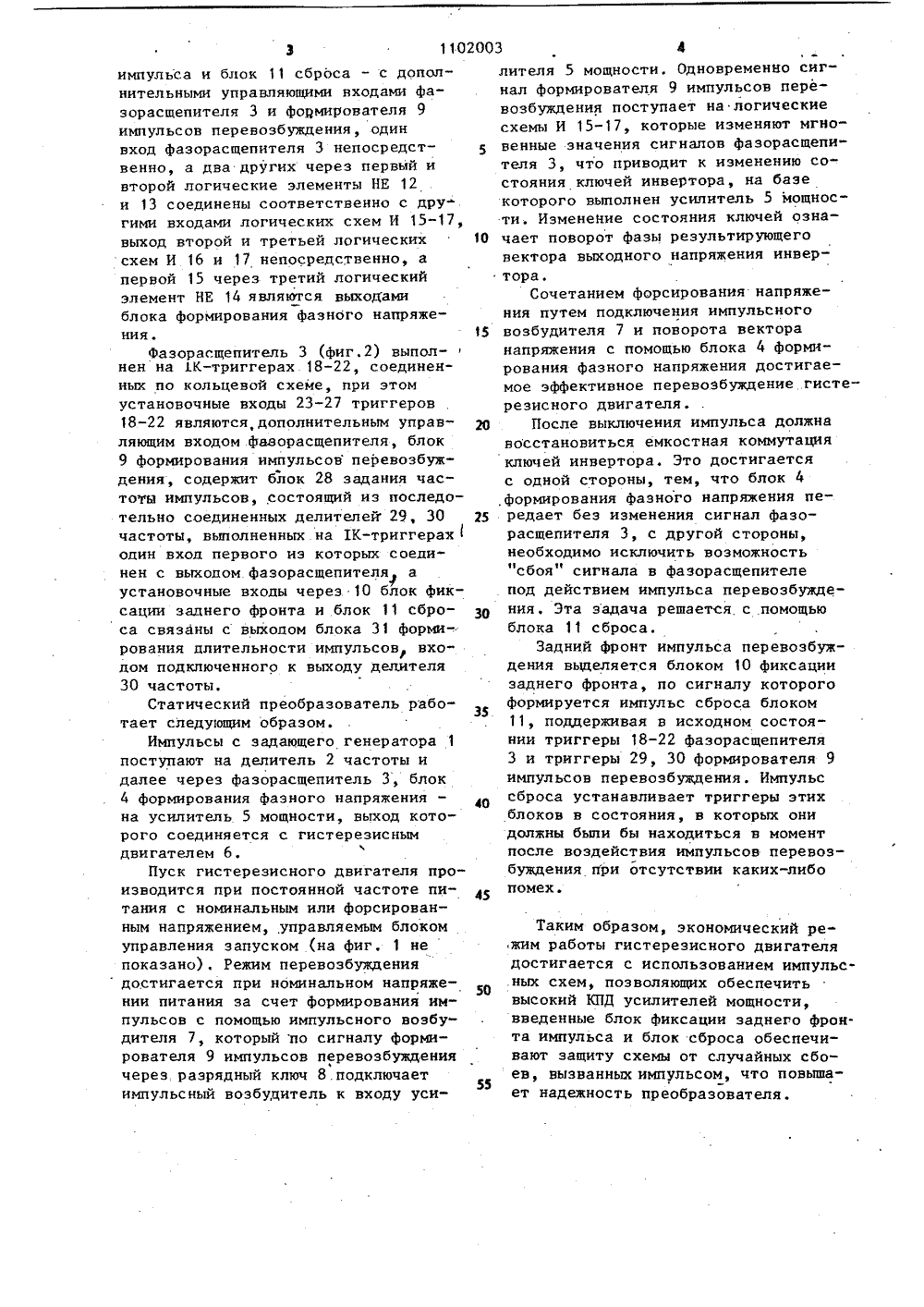

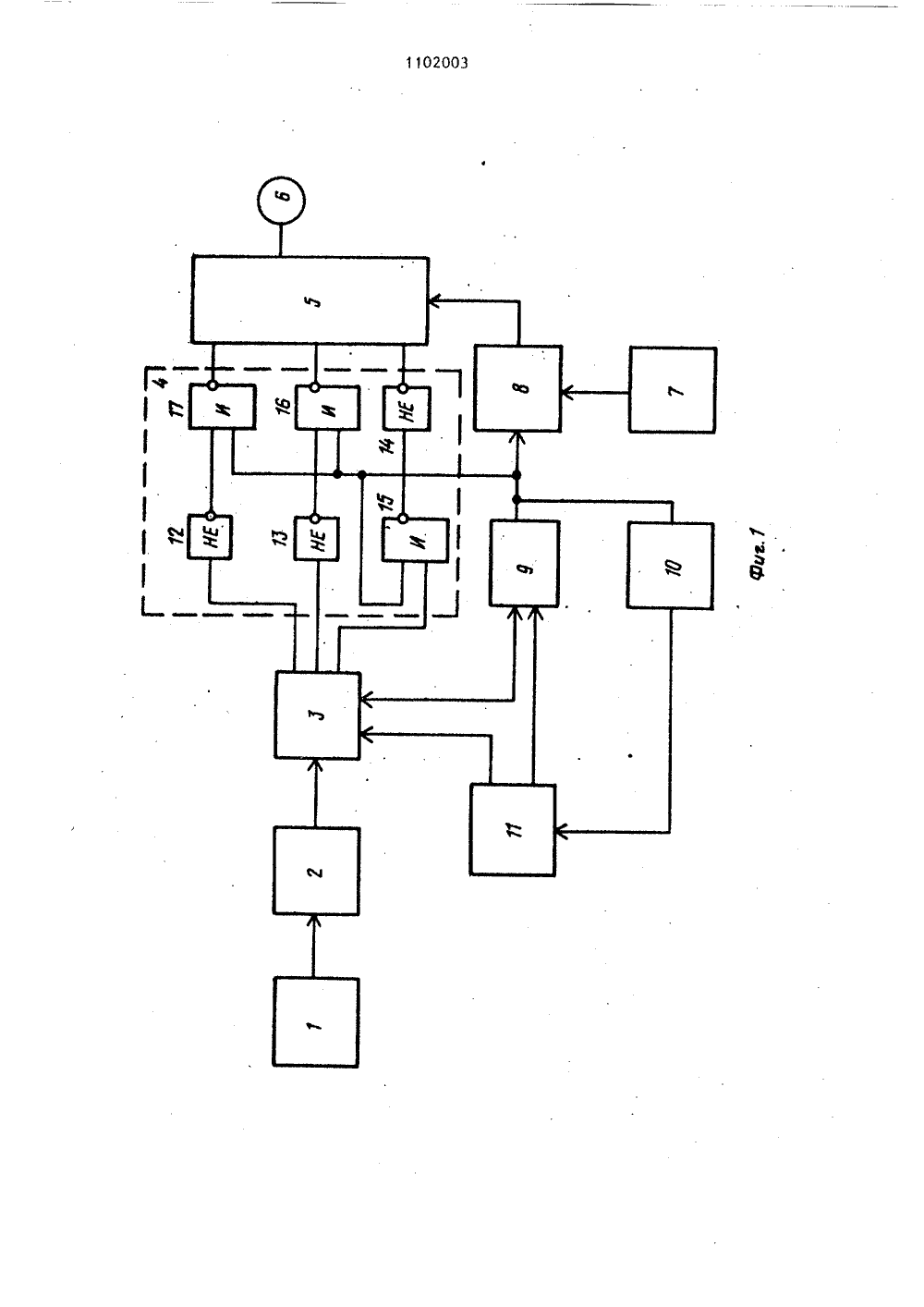

СОЮЗ СОВЕТСНИХСОМ%ОНРЕСПУБЛИК091 01) заэ Н 02 Р 7/36 ПИСАНИ ВТОРСНОМУ ИЗОБРЕТЕЛЬСТ И В 7 (54 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И (ЛМРЬГПФ(56) 1. Авторское свидетельство СССРУ 455829, кл. Н 02 К 19/08, 1974.2. Авторское свидетельство СССР52707, кл, Н 02 К 19/08, 1977.)(57) СТАТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬДЛЯ ПИТАНИЯ ГИСТЕРЕЗИСНОГО ДВИГАТЕЛЯ,содержащий последовательно. соединенные задающий генератор, делитель частоты, фазорасщепитель, блок формирования фазного напряжения и усилительмощности, выход которого предназначен для подключения к гистерезисномудвигателю, импульсный возбудитель,подключенный через разрядный ключ ксиловому входу усилителя мощности,формирователь импульсов перевозбуждения, входом соединенный с фазорасщепителем, а выходом - с разряднымключом, о т л и ч а ю щ и й с я тем,что, с целью повышения КПД и увеличения надежности, в него введен блок фиксации заднего фронта импульсов и блок сброса, формирователь импульсов перевозбуждения и фазорасщепитель снабжены дополнительным управляющим входом, а блок формирования фазного напряжения содержит три логических элемента НЕ и три логические схемы И, при этом выход формирователя импульсов перевозбуждения подключен к одним входам логических схем И, а также через последовательно соединенные блок фиксации заднего фронта импульсов и блок сбросак дополнительным управляющим входам фазорасщепителя и формирователя им-пульсов перевозбуждения, один выход фазорасщепителя непосредственно, а два других через первый и второй логические элементы НЕ соответственно соединены с другими входами логи- Я ческих схем И, выход первой логической схемы И соединен с входом третьей рева логической схемы НЕ, выход второй и третьей логических схем НЕ образуют выход блока -формирования фазного напряжения.Изобретение относится к электротехнике, в частности, к средствампитания гистерезисного двигателя.Известен статический преобразователь для питания гистерезисного двигателя, содержащий последовательносоединенные задающий генератор, деяитель частоты, фазовращатель, усияитель мощности, подключенные кэлектродвигателю, соединенные послеповательно блоки задания частоты, .Фазы и длительности импульсов 1 1,Практическая реализация этогоустройства сложна, а надежность низка из-за трудности построения помехозащищенной схемы,Наиболее близким техническим решением к изобретению является статический преобразователь для питаниягистереэисного двигателя, содержащийпоследовательно соединенные задающийгенератор, делитель частоты, фазорасщепитель, блок формирования Фазного напряження и усилитель мощности,выход которого предназначен дляподключения к гистерезисному двигателю, импульсный возбудитель, подключенный через разрядный ключ к силовомувходу усилителя мощности, формирователь импульсов перевозбуждения, входом соединенный с фазорасщепителем,а выходом - с разрядным ключом 2 3.Недостатками известного устройства являются низкий ЩЦ за счет использования усилителей мощности, работающих в линейном режиме, а такжесложность построения помехозащищенного преобразователя.Цель изобретения - повышение КПДпри обеспечении высокой надежностистатического преобразователя,Поставленная цель достигается тем,что в статический преобразователь,содержащий последовательно соединенные задающий генератор, делитеЛчастоты, фазовращатель напряженийи усилитель мощности, выход которогопредназначен для подключения к гистерезисному двигателю, импульсный возбудительр подключенный через разрядный ключ к силовому входу усилителямощности, формирователь импульсов перевозбуждения, входом соединенныйс фазорасщепителем, а выходом - сразрядным ключом, дополнительно введен блок фиксации заднего фронтаимпульсови блок сброса, формирователь импульсов перевозбуждения и Фазорасщепитель снабжены дополнитель 1 О 15 го ным управляющим входом, а блок формирования фазного напряжения содержит три логических элемента НЕ и три логических схемы И, при этом выход Формирователя импульсов перевозбуждения подключен к одним входам логических схем И, а также черезпоследовательно соединенный блок фиксации заднего фронта импульсов и блок сброса - к дополнительным управ. ляющим входам фаэорасщепителя и формирователя импульсов перевозбуждения, один выход фаэорасщепителя непосредственно, а два других через первый и второй логические элементы НЕ соответственно соединены с другими входами логических схем И, выход первой логической схемы И соединен с входом третьей логической схемы НЕ, выход второй и третьей логических схем НЕ образуют выход блока Формирования Фазного напряжения.На фиг. 1 приведен статический преобразователь с устройством импульсного перевозбуждения для питания гистерезисного двигателя нафиг, 2 - вариант выполнения фазорасщепителя и формирователя импульсов перевозбуждения. Статический преобразователь(фиг,1) содержит последовательно со единенные задающий генератор 1, делитель 2 частоты, фазорасщепитель 3, блок 4 формирования фазного напряже ния и усилитель 5 мощности, выполненному на базе инвертора .напряжения, выход которого предназначен для подключения гистерезисного двигателя б, импульсный возбудитель 7, подключенный через разрядный ключ 8 к силовому входу усилителя мощности,формирователь 9 импульсов перевозбуждения, входом соединенный с Фазорасщепителем 3, а выходом - с раз рядным ключом 8, блок 10 фиксации заднего фронта импульса и блок 11 сброса. Формирователь 9 импульсовперевозбуждения и фазорасщепитель 3 5 О снабжены дополнительным управляющим входом, а блок 4 формирования фазного напряжения содержит три логических элемента НЕ 12-14 и три логические схемы И 15-17, при этом55 выход формирователя 9 импульсов перевозбуждения подключен к одним входам логических схем И 15-17, а также через последовательно соединенные блок 10 фиксации заднего фронта1102003 5 1 О 15 20 25 35 40 45 30 50 импульса и блок 11 сброса - с дополнительными управляющими входами фазорасщепителя 3 и формирователя 9импульсов перевозбуждения, одинвход фазорасщепителя 3 непосредственно, а два других через первый ивторой логические элементы НЕ 12и 13 соединены соответственно с другими входами логических схем И 15-17,выход второй и третьей логическихсхем И 16 и 17 непосредственно, апервой 15 через третий логическийэлемент НЕ 14 являются выходамиблока формирования фазнбго напряжения,Фазорасщепитель 3 (фиг.2) выполнен на 1 К-триггерах 18-22, соединенных по кольцевой схеме, при этомустановочные входы 23-27 триггеров18-22 являются, дополнительным управляющим входом фаворасщепителя, блок9 формирования импульсов перевозбуждения, содержит блок 28 задания частоты импульсов, состоящий иэ последотельно соединенных делителей 29, 30частоты, выполненных на 1 К-триггераходин вход первого из которых соединен с выходом фазорасщепителя аустановочные входы через 10 блок фиксации заднего Фронта и блок 11 сброса связаны с выходом блока 31 формирования длительности импульсов вхоРдом подключенного к выходу делителя30 частоты,Статический преобразователь работает следующим образом.Импульсы с задающего генератора 1поступают на делитель 2 частоты идалее через фазорасщепитель 3, блок4 формирования фаэного напряженияна усилитель 5 мощности, выход которого соединяется с гистереэиснымдвигателем 6.Пуск гистерезисного двигателя производится при постоянной частоте питания с номинальным или форсированным напряжением, управляемым блокомуправления запуском (на фиг. 1 непоказано), Режим перевозбуждениядостигается при номинальном напряжении питания за счет формирования импульсов с помощью импульсного возбудителя 7, который по сигналу формирователя 9 импульсов перевозбуждениячерез, разрядный ключ 8.подключаетимпульсный возбудитель к входу уси 5 4Жлителя 5 мощности. Одновременно сигнал формирователя 9 импульсов перевозбуждения поступает на логические схемы И 15-17, которые изменяют мгновенные значения сигналов фазорасщепителя 3, что приводит к изменению состояния ключей инвертора, на базе которого выполнен усилитель 5 мощности. Изменение состояния ключей означает поворот фазы результирующего вектора выходного напряжения инвертора.Сочетанием форсирования напряжения путем подключения импульсного возбудителя 7 и поворота вектора напряжения с помощью блока 4 форми" рования фазного напряжения достигаемое эффективное перевозбуждение гистерезисного двигателя.После выключения импульса должна восстановиться емкостная коммутацияключей инвертора. Это достигаетсяс одной стороны, тем, что блок 4,формирования фаэного напряжения передает без изменения сигнал фазорасщепителя 3, с другой стороны,необходимо исключить возможность"сбоя" сигнала в фазорасщепителепод действием импульса перевозбуждения. Эта задача решается, с помощьюблока 11 сброса,Задний фронт импульса перевозбуждения выделяется блоком 10 фиксациизаднего фронта, по сигналу которогоформируется импульс сброса блоком11, поддерживая в исходном состоянии триггеры 18-22 фазорасщепителя3 и триггеры 29, 30 формирователя 9импульсов перевозбуядения. Импульссброса устанавливает триггеры этихблоков в состояния, в которых онидолжны быпи бы находиться в моментпосле воздействия импульсов перевозбуждения при отсутствии каких-либопомех. Таким образом, экономический ре,жим работы гистерезисного двигателя достигается с использованием импульсных схем, позволяющих обеспечить высокий КПД усилителей мощности, введенные блок фиксации заднего фронта импульса и блок сброса обеспечивают защиту схемы от случайных сбоев, вызванных импульсом, что повышаает надежность преобразователя.сн 1102003 рццщщ ,Заказ 4780/42 Филиал ПОП Патент ф, г.Уиз 6
