Установка для испытания образцов на термическую усталость

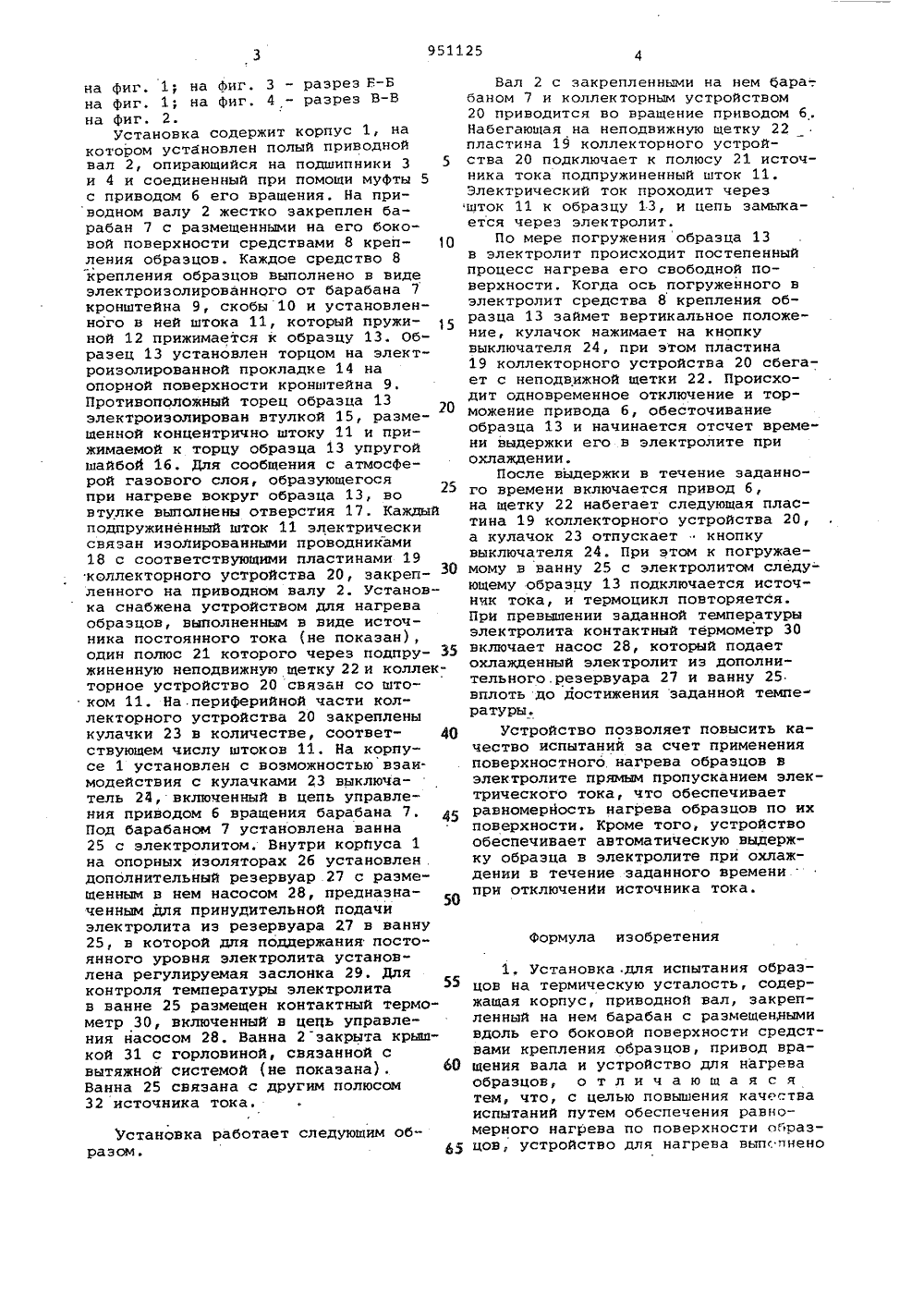

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(61) Дополнительное к авт. сеид-ву(22) Заявлено 050980 (21) 2978828/25-28 51) М. Кл.з с присоединейием заявки 119(23) Приоритет -6 01 М 3/60 Государственный комитет С С С Р. по делам изобретений и открытий(71) Заявитель Белорусское республиканское научно-произво ствбймше,. объединение порошковой металлургии(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ НА ТЕРМИЧЕСКУЮ УСТАЛОСТЬ Изобретение относится к испытательной технике, а именно к установкам для испытания образцов на термическую усталостьИзвестна установка для испытания образцов на термическую усталость, содержащая корпус, приводной вал, закрепленный на нем барабан с размещенными вдоль его боковой поверхности средствами крепления образцов, выполненными в виде гнезд, привод вращения вала и устройство для нагрева образца в виде электропечи Ц .Недостатком известного устройства является низкое качество испытаний из-за неравномерного нагрева по поверхности образцов и невозможности точной выдержки образцов в течение заданного времени., Цель изобретения - повышение качества испытаний путем обеспечения равномерного нагрева по поверхности образцов.Указанная цель достигается тем, что в установке для испытания образцов на термическую усталость, содержащей корпус, приволной вал, закрепленный на нем барабан с размещенными вдоль его боновой поверхности средствами кр"и:;".д образцов, привод вращения, вала и устройство длянагрева образцов, устройство длянагрева выполнено в виде источникапостоянного тока, каждое средство 5 крепления образцов выполнено в видеэлектроизолированного от барабанакронштеййа, предназначенного дляустановки на нем с помощью электроизоляционной прокладки образцов, 1 О и электроизолированного от кронштейна подпружиненного штока, предназначенного для прижима образца к кронштейну и электрически связанногос одним полюсом источника тока, аустановка снабжена ванной с электролитом, установленной под барабаноми электрически связанной с другимполюсом источника тока.Кроме того, с целью обеспечениявыдержки образцов в электролитепри охлаждении в течение заданноговремени, она снабжена закрепленнымна приводном валу коллекторным устройствомс кулачками, размещеннымипо его периФерии, и выключателем,установленным на корпусе с возможностью взаимодействия с кулачкамии электрически связанным с приводомвращения валаМа Фиг. 1 изображена описываемаяустановка; на Фиг. 2 - разрез А-Ана фиг. 1; на фиг. 3 - разрез Р-Б на фиг. 1; на фиг, 4 - разрез В-В на фиг, 2.Установка содержит корпус 1, на котором установлен полый приводной вал 2, опирающийся на подшипники 3 5 и 4 и соединенный при помощи муфты 5 с приводом 6 его вращения. На приводном валу 2 жестко закреплен барабан 7 с размещенными на его боковой поверхности средствами 8 креп ления образцов. Каждое средство 8 крепления образцов выполнено в виде электроизолированнОго от барабана 7 кронштейна 9, скобы 10 и установленного в ней штока 11, который пружиной 12 прижимается к образцу 13. Образец 13 установлен торцом на электроизолированной прокладке 14 на опорной поверхности кронштейна 9.Противоположный торец образца 13 электроизолирован втулкой 15, размещенной концентрично штоку 11 и прижимаемой к торцу образца 13 упругой шайбой 16. Для сообщения с атмосферой газового слоя, образующегося при нагреве вокруг образца 13, во втулке выполнены отверстия 17. Каждый подпружиненный шток 11 электрически связан изолированными проводниками 18 с соответствующими пластинами 19 коллекторного устройства 20, закреп ленного на приводном валу 2. Установка снабжена устройством для нагрева образцов, выполненным в виде источника постоянного тока не показан), один полюс 21 которого через подпру жиненную неподвижную щетку 22 и коллекторное устройство 20 связан со штоком 11. На периферийной части коллекторного устройства 20 закреплены кулачки 23 в количестве, соответ ствующем числу штоков 11, На корпусе 1 установлен с возможностью взаимодействия с кулачками 23 выключатель 24, включенный в цепь управления приводом 6 вращения барабана 7, Под барабаном 7 установлена ванна 25 с электролитом. Внутри корпуса 1 на опорных изоляторах 26 установлен . дополнительный резервуар 27 с размещенным в нем насосом 28, предназначенным для принудительной подачй электролита из резервуара 27 в ванну 25, в которой для поддержания постоянного уровня электролита установлена регулируемая заслонка 29. Для контроля температуры электролита в ванне 25 размещен контактный термометр 30, включенный в цець управления насосом 28. Ванна 2 закрыта крышкой 31 с горловиной, связанной с вытяжной системой (не показана).Ванна 25 связана с другим полюсом 32 источника токаУстановка работает следующим образом. 65 Вал 2 с закрепленными на нем бара-.баном 7 и коллекторным устройством20 приводится во вращение приводом 6,Набегающая на неподвижную щетку 22пластина 19 коллекторного устройства 20 подключает к полюсу 21 источника тока подпружиненный шток 11.Электрический ток проходит черезшток 11 к образцу 13, и цепь замыкается через электролит.По мере погружения образца 13в электролит происходит постепенныйпроцесс нагрева его свободной поверхности. Когда ось погруженного вэлектролит средства 8 крепления образца 13 займет вертикальное положение, кулачок нажимает на кнопкувыключателя 24, при этом пластина19 коллекторного устройства 20 сбегает с неподвижной щетки 22, Происходит одновременное отключение и торможение привода 6, обесточиваниеобразца 13 и начинается отсчет времени выдержки его в электролите приохлаждении.После выдержки в течение заданного времени включается привод 6,на щетку 22 набегает следующая пластина 19 коллекторного устройства 20,а кулачок 23 отпускает кнопкувыключателя 24. При этом к погружаемому в ванну 25 с электролитом следующему образцу 13 подключается источник тока, и термоцикл повторяется.При превышении заданной температурыэлектролита контактный термометр 30включает насос 28, который подаетохлажденный электролит из дополнительного. резервуара 27 и ванну 25вплоть до достижения заданной температуры,Устройство позволяет повысить качество испытаний за счет примененияповерхностного нагрева образцов вэлектролите прямым пропусканием электрического тока, что обеспечиваетравномерность нагрева образцов по ихповерхности. Кроме того, устройствообеспечивает автоматическую выдержку образца в электролите при охлаждении в течение заданного времени .при отключенИи источника тока.Формула изобретения1, Установка .для испытания образцов на термическую усталость, содержащая корпус, приводной вал, закрепленный на нем барабан с размещенными вдоль его боковой поверхности средствами крепления образцов, привод вращения вала и устройство для нагрева образцов, о т л и ч а ю щ а я с я тем, что, с целью повышения качества испытаний путем обеспечения равномерного нагрева по поверхности образцов, устройство для нагрева выпс лненоввиде источника постоянного тока, каждое средство крепления образцов выполнено в виде электроизолированного от барабана кронштейна, предназначенного для установки на нем с помощью электроизоляционной проклад ки образцов, и электроизолированного от кронштейна подпружиненного штока, предназначенного для прижима образца к кронштейну и электрически связанного с одним полюсом источника О тока, а установка снабжена ванной с электролитом, установленной под барабаном и электрически связанной с другим полюсом источника тока.3. установка по п. 1, о т л и ч а ю щ а я с я тем, что, с целью обеспечения выдержки образцов вэлектролите при охлаждении в течениезаданного времени, она снабжена закрепленным на приводном валу коллек.торным устройством с кулачками,размещенными по его периферии, ивыключателем, установленным на корпусе с воэможностью взаимодействияс кулачками и электрически связанным с приводом вращения вала. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 748181, кл. С 01 й 3/60, 1978951125 Составитель М. Матюш Техред%. Кастелевич ороль ектор Редактор Т. Парфенов каз 5933/46 Филиал ППП "Патент" г, Ужгород, ул.Проектная,41 ж 887 рсвтенног зобретенийва Ж,Тира ВНИИПИ Госуда о комит по делам и и откр 113035, Моск Раушска
