Устройство для регулировки движения искателей вызовов на атс
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

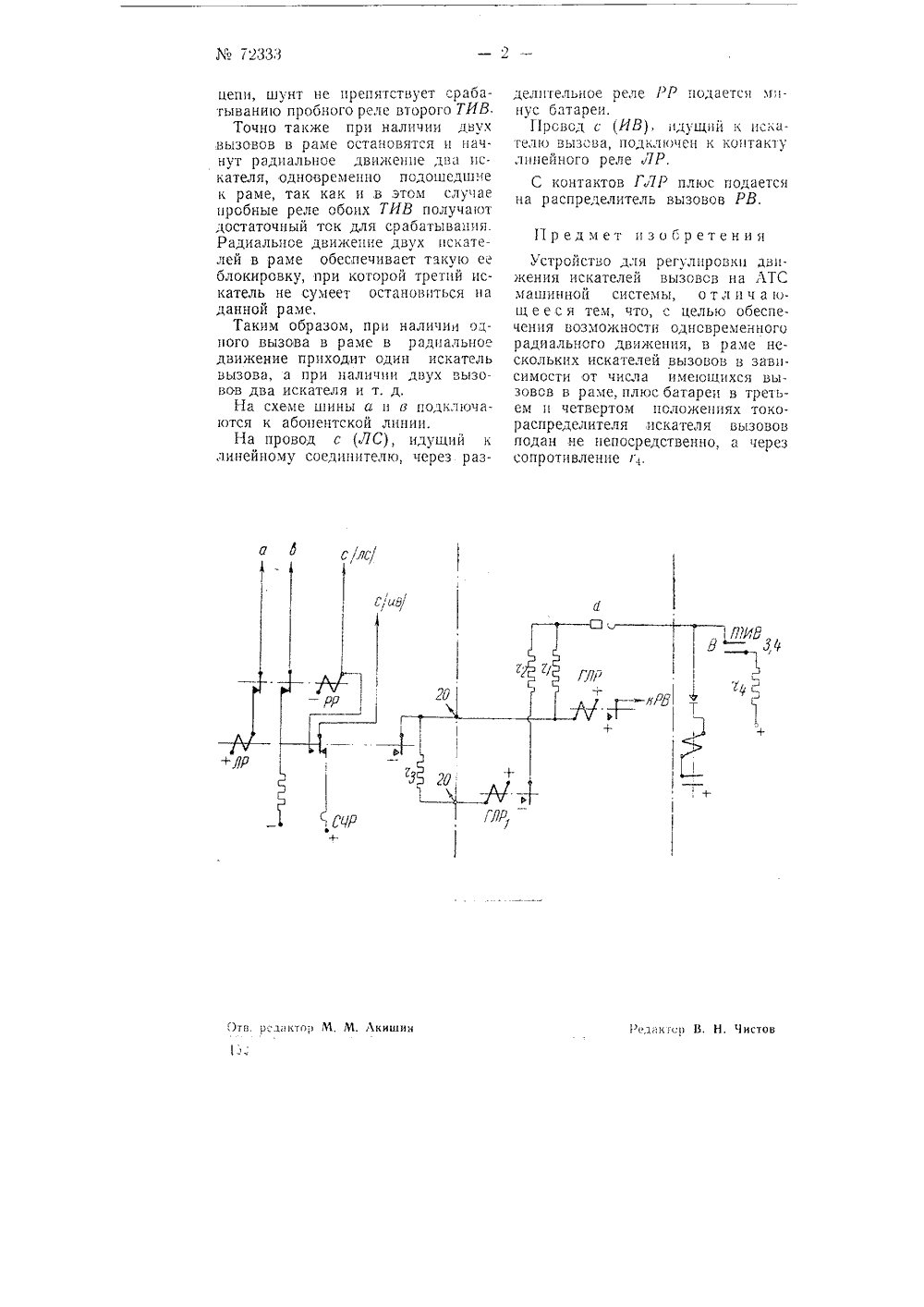

. а И. С. Тышков и Н, А, Воловцф;.1 .,Т 1.г,з,УСТРОЙСТВО ДЛЯ РЕГУЛИРОВКИ ДВИЖЕНИЯ ИСКАТЕЛЕЙ ВЫЗОВОВ НА АТСЗаявлено 10 марта 1939 года в Народный комиссариат связи СССР за М 1386 (342442)Опубликовано 31 января 1949 года Предлагается устройство для регулировки движения искателей вы. зовов в ЛТС,Сущность изобретения сводится к тому, чтобы в зависимости от наличия в данной раме одного или нескольких вызовов обеспечить их обслуживание радиальным движением соответствующего числа искателей.На чертеке изсбракена схема предлагаемого изобретения.Изменения в искателе вызовов ТИВ сводятся к подаче плюса на контакты , 4 положения ряда В це непосредственно, как принято, а через сопротивление г, На искателе вызова устанавливается контактная группа СЧР, аналогичная по конструкции группе СЧЗ, устанавливаемой в групповых искателях, цо с контактом на размыкание.В линейно-станционный комплект введено дспслнительнсе групповое реле ГЛР получающее питание через вспомогательное сопротивлениеецце гз ца коцтактах реле ЛР.Схема работает следующим образом.Пока в раме имеется не более одного вызова, реле ЛР и Г 7 Р работают обычным порядком и, как обычно, производится проба занятости с помощью шины с( в круговом движении ИВ через сопротивление г,При переходе ТИВ в 3, 4 положения реле ГЛР не шунтируется и продолжает работать до отпадзнця ЛР (остановка рейки на линии вызывающего абонента), Реле Г 7 Р це срабатывает при этом, так как ток, получаемый им, недостаточен для притяжения якоря реле. Однако, если в раме появляется второй вызов, то реле ГЛР срабатывает; ток, протекающий через два параллельно вклсченных сопротивления, будет достаточен для работы реле.В этом случае любой другой ИВ, подойдя к раме, где один ИВ уже находится в радиальном движении, также остановится на ней ц придет в радиальное движение. Так как при существующем сопротивлении пробцоц цепи ц наличии соответствующего шуцта с,3, 4 положения ТИВ (рейка искателя которого находится в радиальном движении), пробное реле РИ второго ТИВ (на чертеже не указано), получая недостаточный ток, само по себе не смогло бы срасотать, но, ввиду пониженця сопротцвлеш 1 я пробной151,иН/ кор В исто цепи, шунт не препятствует срабатыванию пробного реле второго ТИВ.Точно также при наличии двух .вызовов в раме остановятся и начнут радиальное движение два искателя, одновременно подошедшие к раме, так как и в этом случае пробные реле обоих ТИВ получают достаточный ток для срабатывания. Радиальное движение двух искателей в раме обеспечивает такую ее блокировку, при которой третий искатель не сумеет остановиться на данной раме,Таким образом, при наличии одного вызова в раме в радиальное движение приходит один искатель вызова, а при наличии двух вызовов два искателя и т, д,На схеме шины а и в подключаются к абонентской линии.На провод с (ЛС), идущий к линейному соединителю, через разЭти. рстиктор М. М. Лкишии делительное реле РР подается минус батареи,Провод с (ИВ), идущий к искателю вызова, подклкгчен к контакту линейного реле т 7 Р,С контактов Г,АР плюс подается на распределитель вызовов РВ,Предмет изобретения Устройство для регулировки движения искателей вызовов на ЛТС машинной системы, о т л и ч а ю. щ е е с я тем, что, с целью обеспечения возможности одновременного радиального движения, в раме нескольких искателей вызовов в зави. симости от числа имеющихся вызовов в раме, плюс батареи в третьем и четвертом положениях токо- распределителя искателя вызовов подан не непосредственно, а через сопротивление гь
