Пишущая машинка с рычажно-сегментным литероносителем

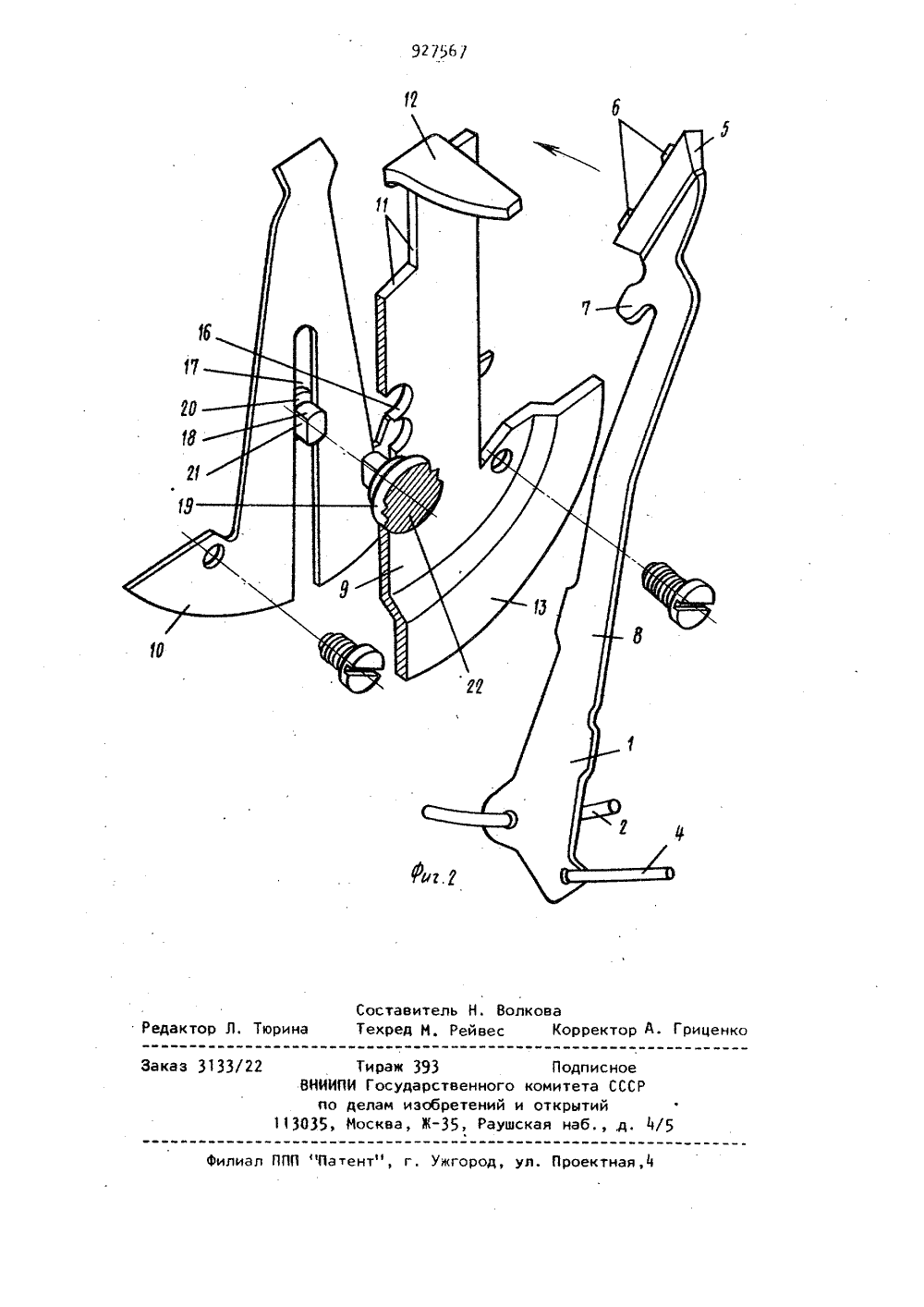

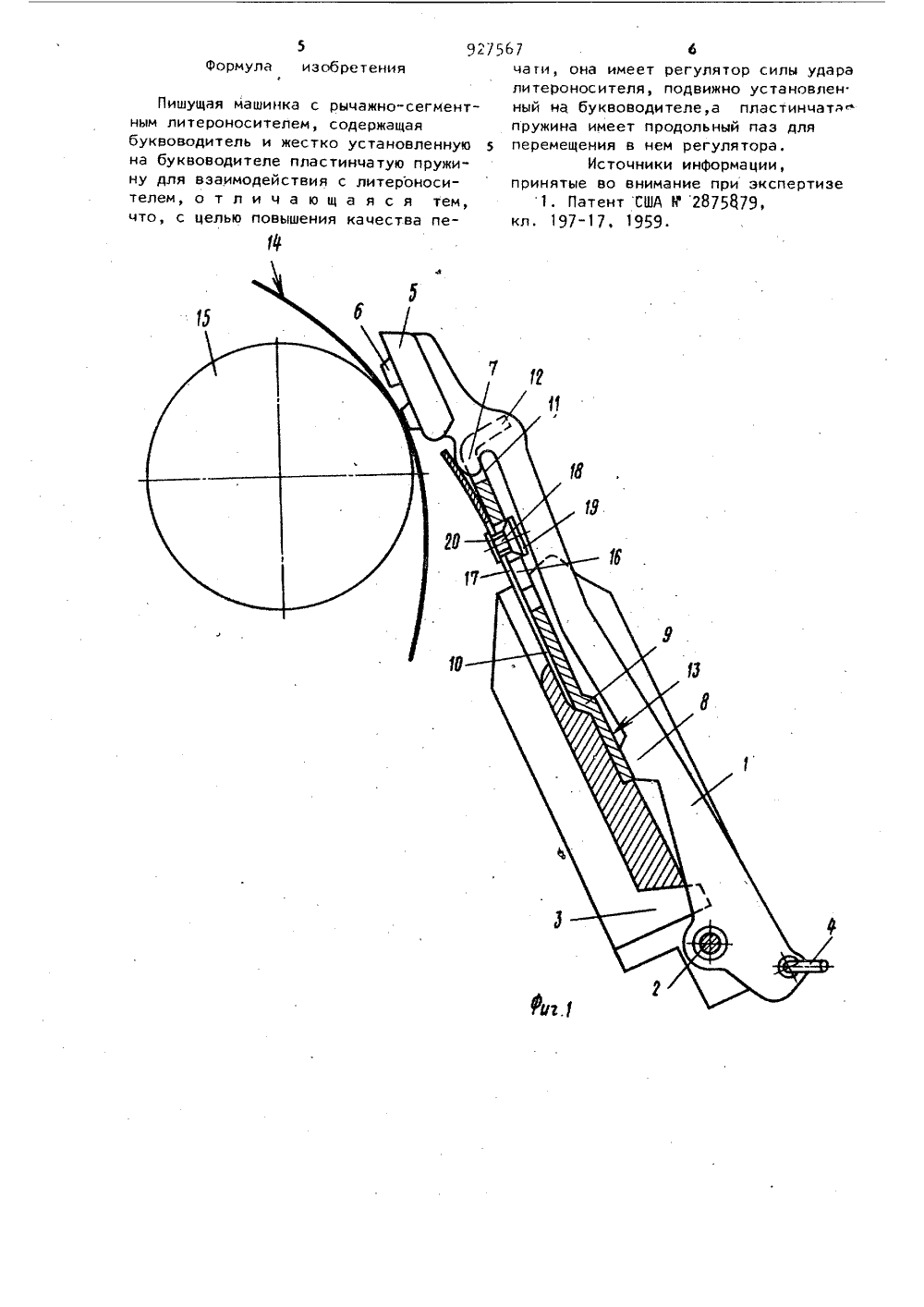

,Союз СчветснмкСоциалистическихреспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 927567(23) Приоритет ио делан изабретвний и отирытий(72) Авторы изобретения Специальное конструкторское бюро пишущит. машинМинистерства приборостроения, средств автоматизациии систем управления СССР(54) ПИШУЩАЯ МАШИНКА С РЫЧАЖНО-СЕГМЕНТНЫМЛИТЕРОНОСИТЕЛЕМ Изобретение относится к полиграфии, в частности к пишущим и им подобным механизмам.Известна пишущая машинка с рычажно-сегментным литероносителем, со 5 держащая буквоводитель и жестко установленную на буквоводителе пластинчатую пружину для взаимодействия с литероносителем 1 .Однако зто устройство не имеет средств для регулирования силц удара, цто снижает качество пецати.Целью изобретения является повышение качества печати пишущей машин" ки.1Поставленная цель достигается тем, что пишущая машинка с рычажносегментным литероносителем, содержа- " щая буквоводитель и жестко установленную на буквоводителе пластинчатую пружину для взаимодействия с литероносителем, имеет регулятор силы уда" ра литероносителя, подвижно установленный на буквочодителе, а пластинчатая пружина имеет продольный паздля перемещения в нем регулятора.На фиг. 1 показано устройство,когда литерный рычаг находится в позиции печати, общий вид; на фиг. 2 -сто же, когда литерный рычаг находится в промежуточном положении, аксонометрия.Пишущая машина с рычажно-сегментным литероносителем включает литерные рычаги 1, установленные поворотно с помощью общей дугообразной оси2 на сегменте,3. Один конец литерныхрычагов 1 связан тягами 4 с клавишными рычагами (не показано), а надругом - напаянц колодки 5 с литера-,ми 6. Кроме того, на каждом литерномрычаге выполнены фиксирующая бородка 7 и выступ 8 В верхней частисегмента 3 расположены буквоводитель 9 и пттастинчатая пружина 1 О,которые совместно закреплены наповерхности сегмента 3, буквоводитель 9 имеет паз 11, который пере 3 92756 ходит в две Г-образные направляющие 12, и опорную поверхность 13, Буквоводитель размещен таким образом,что паз 11 и направляющие 12 обеспечивают установку бородки 7 и соответственно литерной колодки 5 в зоне пецати знака на носителе информации 14, находящемся на бумагоопорном валу 1. При этом угол поворота литерного рычага 1 по направлению к бумагоопор ному валу 15 ограничивается опорной поверхностью 13. В центре буквоводителя 9 выполнен продольный паз 16, а на пластинчатой пружине 10 - соосный ему паз 17. Продольный паз 16 имеет несколько Фиксированных выемок, обеспечивающих посадку регулятора силы удара 18, имеющего головку 19 и Фланец 20, которые связывают пластинчатую пружину с буквоводителем 9, На шейке регулятора 20 выполнены лыски 21, обеспечивающие перемещение регулятора в узкой части фигурного паза 16, а на торце головки 19- рифленая поверхность 22, которая 2 ю имеет только параллельные канавки рифления. При этом направление канавок рифления перпендикулярно направлению лысок 21, Это обеспечивает возможность визуального контроля установки регулятора силы удара.Устройство работает следующим образом. При нажатии на клавишу пишущей машины литерный рычаг 1 повораци 35 вается на оси 2 и перемещается по направление к буквоводителю 9 и далее к зоне пецати. Буквоводитель 9 принимает направляющими 12 литерный40 рычаг 1, исключая тем самым возможность произвольного отклонения очка литеры 6 по шагу печати,При дальнейшем перемещении литерный рычаг 1 входит в зону "свободного полета", при котором литерный рычаг управляется не кинематической цепью от клавиши, а перемещается независимо от нее под действием приобретенной кинетической энергии, Поэтому интенсивность окра шивания оттиска, т.е, качество печати, определяется в основном величиной этой кинематицеской энергии.При перемещении в зоне нсвободного полета" бородка 7 литерного рычага 1 входит в контакт с пластинчатой пружиной 10, и преодолевая ее сопротивление, наносит оттиск знака на носитель информации 14, Посл. начала взаимодействия с пластинчато, пружиной 10 величина кинетической энергии литерного рычага 1 зависит от жесткости этой пружины. Поэтому для достижения требуемого качествапечати оператор перед началом работы осуществляет установку регулятора силы удара 18. Для этого за рифленую поверхность 22 поворачивают регулятор силы удара, ориентируясь по направлению канавок рифления,до их вертикального положения. При этом лыски 21 устанавливаются параллельно оси фигурного паза 16 и регулятор силы удара 18 перемещает в одно из Фиксируемых положений. Установка регулятора 18 обеспечивает перемещениеи Фланца 20, который изменяет рабочую длину пластинчатой пружины 10.Таким образом, изменяется жесткостьпластинчатой пружины. После установки регулятора силы удара в заданноеположение оператор фиксирует его таким образом, чтобы плоскость лысок 21 размещалась перпендикулярно оси продольного паза 16 и исключалась возможность самопроизвольного регулирования,Таким образом, путем установки регулятора силы удара 18 в одно из Фиксированных положений регулируется величина кинетической энергии литерного рычага 1 при нанесении оуком литеры. оттиска, знака, на ъоситель информации 14, т.е. усиливается или уменьшается интенсивность окрашивания оттиска знака.После нанесения оттиска, знака, на носитель информации 14 выступ 3 упирается в опорную поверхность 13 и заканчивает рабочее перемещение литерного рычага 1, который начинает перемещение в исходное положение под действием воэвратной пружины (не показано). При этом взведенная пружина 10 также стремится вернуться в исходное положение и воздействует на литерный рычаг 1, сообщая ему дополнительную энергию.Следовательно, использование данного устройства позволяет достичь высокого качества пецати за счет получения,равноокрашивания оттисков и ускоряет процесс возврата литерных рычагов в исходное положение, т.е.увеличивает скорость пецати.Пишущая машинка с рычажно-сегментным литероносителем, содержащая буквоводитель и жестко установленную на буквоводителе пластинчатую пружину для взаимодействия с литероносителем, о т л и ч а ю щ а я с я тем, что, с целью повышения качества пе 5 Формула изобретения927567 бчати, она имеет регулятор силы ударалитероносителя, подвижно установлен.ный на буквоводителе,а пластинчатом"пружина имеет продольный паз дляперемещения в нем регулятора.Источники информации,принятые во внимание при экспертизе1. Патент США М 2875 Ц 79,кл. 197-17 1959Составитель Н. ВолковаТехред И. Рейвес Корректор А. Гриценко Редактор Л. Тюри Тираж 393 ПодписноНИИПИ Государственного комитета Спо делам изобретений и открытий5, Иосква, Ж, Раущская наб , д Заказ 3133/2 ССР 303 филиал ППП "Патент", г. Ужгород, ул. Проектная,1
