Приспособления для обработки тростей для духовых музыкальных инструментов

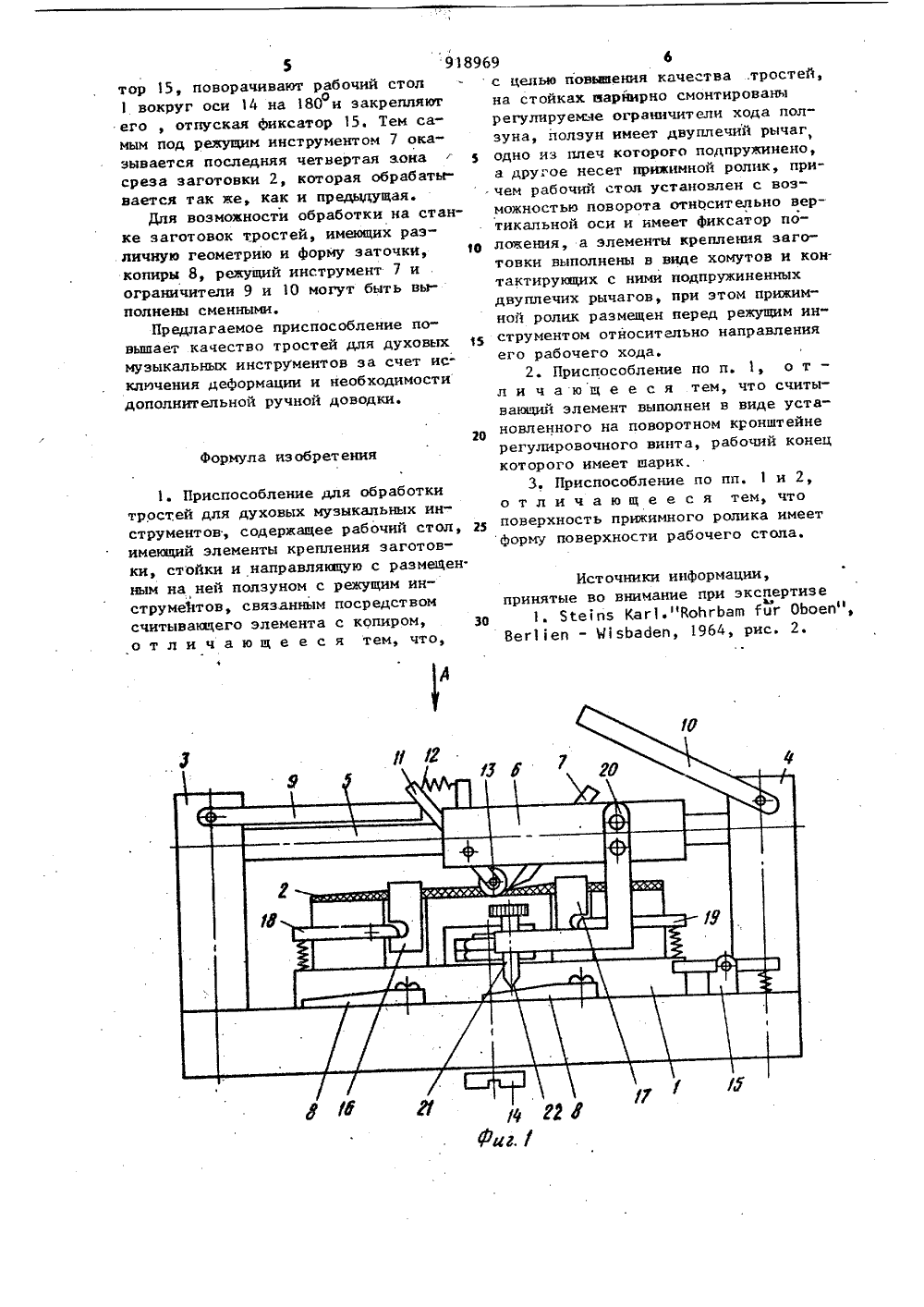

ИСАНИЕ(и) Сотоэ СоветскиСоцнавктичееиикРвепубнииК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(72.) Авторы изобретения В. И, Леб ед е 71) Заявитель 4) ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ ТРОСТЕЙ ДЛЯ ДУХОВЫХ МУЗЫКАПЬНЫХ ИНСТРУМЕНТОВ Изобретение относится к приспособлениям для производства музыкальных инструментов, в частности для обра-. ботки тростей для духовых музыкальных инструментов.Известно приспособление для обработки тростей для духовых музыкальных инструментов, содержащее рабочий стол, имениций элементы Крепления заготовки, стойки и направляющую с размещенным на ней ползу ном с режущим инструментом, связан-. ным посредством считывающего элемента с копиром 1.Недостатком известного приспособления является низкое качество тростей.Цель изобретения - повьппение качества тростей,Поставленная цель достигается тем, что на стойках шарнирно смонтированы регулируемые ограничители хода ползуна, полэун имеет двуплечий рычаг, одно из плеч. которого подпружинено, а другое несет прижимной ролик, причем рабочий стол установлен с возможностью поворота относительно вертикальной оси и имеет фиксатор положения, а элементы крепления заготовки выполнены в виде хомутов и контактирующих с ними подпружиненных двуплечих рычагов, при этом. прижимной ролик размещен перед режущим инструментом относительно направления его рабоче-.го хада., Причем считцвающий элемент выполнен в виде установленного на пово ротном кронштейне регулировочного винга, рабочий конец которого имеет шарик.При этом поверхность прижимногоролика имеет форму поверхности рабочего стола. На фиг. 1 изображено предлагамое приспособление, вид сбоку; н иг. 2 - вид А на фиг. 1.3 91Приспособление для Обработкитростей для духовых музыкальныхинструментов состоит из рабочегостола, 1, имеющего элементы крепления заготовки 2, стойки 3 и 4 и направляющую 5 с размещенным на нейползуном 6 с режущим инструментом7, связанным посредством считывающего элемента с копиром 8.На стойках 3 и 4 шарнирно смонтированы регулируемые ограничители 9 и 10 хода ползуна 6, которыйимеет двуплечий рычаг 11, одно изплеч которого подпружинено пружиной 12, а другое несет прижимнойролик 13, причем рабочий стол 1 ус.тановлен с возможностью поворотаотносительно вертикальной оси 14 иимеет Фиксатор 15 положения, аэлементы крепления выполнены в виде хомутов 16 и 17, контактирукцихс подпружиненными двуплечимь рычагами 18 и 19, при этом прижимной ролик13 размещен перед режущим инструментом 7 относительно направления егорабочего хода.Считывающий элемент выполнен ввиде установленного на поворотномкронштейне 20 регулировочного винта 21, рабочий конец которого имеетшарик 22. При этом поверхност прижимного ролика 13 имеет форму поверхности рабочего стола 1,Пользуются приспособлением сле- .дующим образом.Предварительно обработанную и обрезанную по Форме разогнутой двойнойтрости заготовку затачивают на приспособлении в четырех зонах , выполняя для этого клиновидные срезы,геометрия которых определяется типоммузыкального духового инструмента,для которого изготавливается двойнаятрость, Два среза, расположенные вцентральной части заготовки и выполненные вершиной друг к другу, являются заточкой двойной трости, а двадругих среза, выполняемые на концахзаготовки, необходимы для предохранения трости от трещин при навязы/в и 1вании ее на гильзу ( ЭС ).Для заточки заготовки 2 ползун6 поворачивают вокруг направляющей5. Заготовку 2 в размоченном состоянии устанавливают на рабочем столе1 и закрепляют хомутами 16 и 17 Затем ползун 6 устанавливают таким образом, чтобы прижимной ролик 13 ирежуший инструмент 7 соприкасались 8969 41с поверхностью заготовки 2. На направляюцую 5 опускают ограничитель 9хода ползуна 6, и отведя последнийк стойке 4, передвигают его к ограни- . чителю 9, одновременно прижимая ползун 6 к рабочему столу . При этомрежущий инструмент 7 снимает стружку с обрабатываемой заготовки 2, аподпружиненный двуплечий рычаг 1 по 1 ф средством прижимного ролика 13 осуществляет прижим заготовки 2 к поверхности рабочего стола 12 непосредственно в зоне резания, тем самым обеспечивая калибровку заготовки 2 в 1 процессе обработки и препятствуя деФормации, вызываемой заглублением режущего инструмента 7 в древесину тростника.Для обеспечения большей точности 2 заточки снятие среза производят постепенно, неоднократно прогоняя ползун 6 вдоль направляющей 5 от стойки 4 к ограничителюи обратно. Необходимая геометрия среза обеспечивается Фигурной заточкой режуцего инструмента 7 и геометрией копира 8,по которому движется шарик регулировочного винта 21.После окончания обработки первогосреза в центральной части заготовки2 поднимают ползун 6 над рабочим столом 1, отжимая фиксатор 15 положенияи поворачивают рабочий стол 1 вокруг .оси 14 на 180. Закрепляют его в этомОположении, отпуская Фиксатор 15 положения. При этом под режуцим инструментом 7 оказывается вторая центральная зона среза заготовки 2 иобработка ее осуцествляется в том же Юпорядке как и обработка первого, среФза.После окончания обработки двухсрезов, находящихся. в центральнойчасти заготовки 2, ползун 6 передвигают от стойки 4 к стойке 3, а ограничитель, 10 хода опускают на направляюцую 5. При этом под режуцнм инструментом 7 оказывается третья эонасреза заготовки 2, находящаяся на одном из ее концов. Обработка этого фО среза осуцествляется передвижениемползуна 6 вдопь направляющей 5 отограничителя 10 к стойке 3 и обратнодо получения необходимой геометриисреза, определяемой движением шарика 22 по другому копиру 8.Обработав третью зону среза заготовки 2, приподнимают ползун 6 надрабочим столом 1, отжимают Фикса5 9тор 5, поворачивают рабочий стол1 вокруг оси 14 на 180 и закрепляютоего , отпуская фиксатор 15, Тем самым под режущим инструментом 7 оказывается последняя четвертая зонасреза заготовки 2, которая обрабатывается так же, как и предыдущая.Для возможности обработки на станке заготовок тростей, имеющих различную геометрию и форму заточки,копиры 8, режущий инструмент 7 иограничители 9 и 10 могут быть вьгполнены сменными,Предлагаемое приспособление повышает качество тростей для духовыхмузыкальных инструментов за счет исключения деформации и необходимостидополнительной ручной доводки. Формула изобретения 1. Приспособление для обработки тростей для духовых музыкальных инструментов, содержащее рабочий стол, имеющий элементы крепления заготовки, стойки и направлякщую с размещен. ным на ней ползуном с режущим инструментов, связанным посредством считывающего элемента с копиром, о т л и ч а ю щ е е с я тем, что,18969 6с целью повышения качества .тростей,на стойках нарйирно смонтированырегулируете ограничители хода ползуна, ползун имеет двуплечий рычаг1одно из плеч которого подпружинено,а другое несет прижимной ролик, причем рабочий стол установлен с возможностью поворота относительно вертикальной оси и имеет фиксатор положения, а элементы крепления заготовки выполнены в виде хомутов и контактирукщих с ними подпружиненныхдвуплечих рычагов, при этом прижимной ролик размещен перед режущим ин"струментом относительно направленияего рабочего хода.2. Приспособление по п. 1, о т -л и ч а ю щ е е с я тем, что считывающий элемент выполнен в виде установленного на поворотном кронштейнерегулировочного винта, рабочий конецкоторого имеет шарик.3. Приспособление по пп. 1 и 2,о т л и ч а ю щ е е с я тем, чтоповерхность прижимного ролика имеетформу поверхности рабочего стола. Источники информации,принятые во внимание при экспертизе зо 15 е 1 пз Каг 1"ВоЬгЬав 1 йг ОЬоеп",8 ег 11 еп - Ч 1 зЬадеп, 1964, рис. 2.918969 Составитель В.Булановедактор М,Ткач Техред И. Гайду Корректо илиалПП 1 "Патент, г. ужгород, ул. Проектная,аз 21 ц 8/34 Тираж 389 ВНИИ 1 Ц 1 Государственног по делам изобретений 113035, Москва, Ж, Подписикомитета СССРоткрытийушская наб.,
