Преобразователь сигналов для телеигр

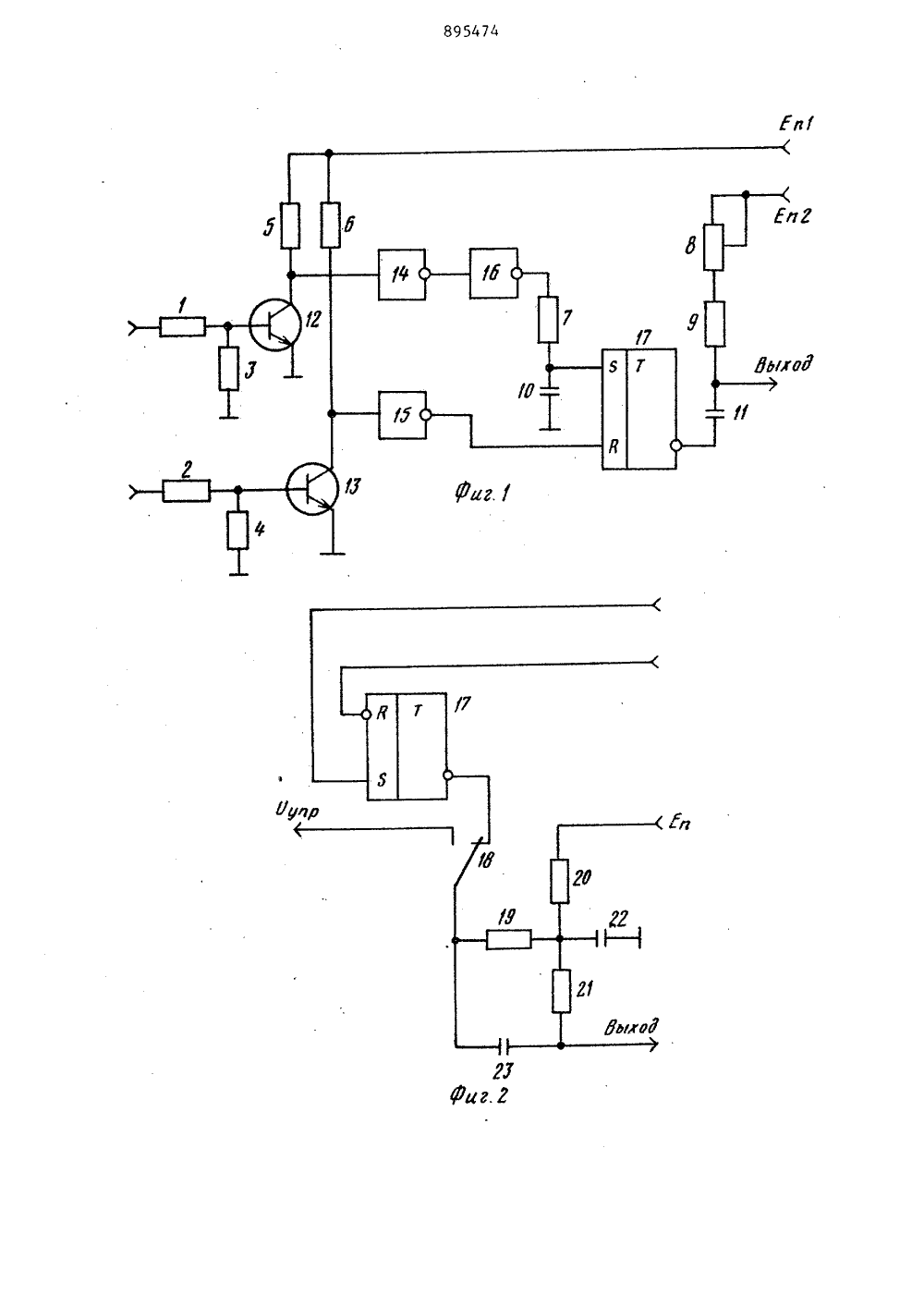

Союз СоветскикСоциалистическикРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ц 895474(5 )М. Кл. с присоединением заявки РЙ А 63 Р 9/08 А 63 Г 9/00 гасударственный комнтетОпубликовано 07.01.82. Бюллетень1 Дата опубликования описания 09, 01. 82(71) заявитель 54 7 ПРЕОБРАЗОВАТЕЛЬ СИГНАЛОВ ДЛЯ ТЕЛЕИГР гО Изобретение относится к телеиграм и может быть использовано в игральных автоматах в качестве формирователя сигналов, управляющих автоматическим перемещением ракеток.Известен преобразователь сигналов для телеигр, содержащий логический блок согласования управляющих сигналов, соединенный с триггером.Недостатком известного устройства является невысокая занимательность телеигр.Целью изобретения является повышение занимательности телеигр.Поставленная цель достигается тем,г 5 что предложенный преобразователь содер жит интегратор и переключатель, один контакт которого подключен к выходу триггера, а другой - ко входу интегратора. Интегратор содержит резистор и20 конденсаторы. Одни выводы резисторов и первого конденсатора электрически соединены между собой, второй вывод первого резистора соединен с выходом триггера и через второй конденсатор подключен ко второму выводу второго резистораНа фиг. 1 дана схема логического блока согласования управляющих сигналов; на фиг. 2 - электрическая схема соединений триггера, переключателя и интегратора; на фиг. 3 - эпюры напряжений в функционирующем преобразователе; на фиг. 4 - положение ракетки при разных положениях мяча.На чертежах обозначены 1-7 резисторы, 8 - переменный резистор, 9 - резистор, 10,11 - конденсаторы, 12,13 биполярные транзисторы, 14-16 - инверторы, 17 - триггер, 18 - переключатель, 19-2 - резисторы, 22,23 - конденсаторы, 24 - эпюра напряжения кадровых синхроимпульсов, 25 - эпюра напряжения импульсов "мяч", 26 - эпюра напряжения на переключателе 7 и 27 - эпюра наш пряжения на выходе преобразователя.Логический блок согласования управляющих сигналов содержит резисторы 1-7,5474 20 Формула изобретения конденсатор 10, биполярные транзисторы 12,13 и инверторы 14-1 б,После включения преобразователь работает следующим образом.С телеигры через логический блоксогласования управляющих сигналов навходы триггера 17 поступают кадровыесинхроимпульсы "мяча".Кадровый синхроимпульс устанавливает выход триггера17 в состояние логического нуля. Привоздействии импульсов мяча" триггерперебрасывается в состояние логическойединицы. В результате на его выходеформируется импульсный сигнал с периодом равным периоду следования кад-,ровых синхроимпульсов и с переменнойскважностью в зависимости от местарасположения "мяча" на экране телевизора, воспроизводящего телеигру.Положительный период напряжениячерез конденсатор 23 поступает на выход преобразователя и обеспечиваетначало формирования ракеток для проведения телеигры, Этот же импульсныйсигнал поступает через резистор 19на конденсатор 22, где частично сглаживается. Величина сглаженного напряжения зависит от скважности сигнала,Это напряжение через резистор смещения 21 поступает на выход преобразователя воздействия на импульс, сформированный положительным перепадомсигнала с триггера 17 и обеспечиваетсмещение точки захвата подключаемогоустройства, В момент действия кадрового синхроимпульса конденсатор 22разряжается через резистор 21 и разрядный блок самой телеигры,По окончании кадрового синхроим- .пульса конденсатор 22 вновь начинаетзаряжаться через резисторы 19 и 20.Так как время разряда незначительно,а величина емкости конденсатора большая, он не разряжается полностью.На конденсаторе всегда есть некотороеостаточное напряжение. Если выход 4триггера 17 отключен, то на выходе преобразователя наблюдается пилообразное напряжение с какой-то постоянной составляющей, а при подключении выхода триггера 7 форма пилообразного напряжения несколько искажается: принимает вид проинтегрированной ступеньки (см. фиг, 3 7.Сигнал поля игры и другие элементы игры формируются самой телеигрой.Для того чтобы игра могла быть использована в качестве приставки к телевизору, необходимо, чтобы синхроимпульсы имели те же параметры, которые нужны для синхронизации разверток телевизора.Использование изобретения позволяет повысить занимательность телеигр,Преобразователь сигналов для телеигр, содержащий логический блоксогласования управляющих сигналов,соециненный с триггером, о т л и -ч а ю щ и й с я тем, что, с целью повышения занимательности телеигр, онимеет интегратор и переключатель,один контакт которого подключен квыходу триггера, а другой - ко входуинтегратора.2. Преобразователь по п. 1, о т -л и ч а ю щ и й с я тем, что интегратор имеет резисторы и конденсаторы,при этом одни выводы резисторов ипервого конденсатора электрическисоединены между собой, второй выводпервого резистора соединен с выводомтриггера и через второй конденсатор40подключен ко второму выводу второгорезистора,Источники информации,принятые во внимание при экспертизе1. Журнал "1,е ац 1-Раг 1 е(л" Р 1632,1978, с, 231 в 2 1,прототип 7, 895474895474 Составитель С. Алексаноина Техред Т,МаточкаТираж 405Государственного комитета СССделам изобретений и открытийИосква БРаушская наб,Коста Кооцектоп Подписное Редакто Уте каз 11536/9 ВНИИПИ по 113035
