Устройство для обучения операторов автоматизированных систем управления

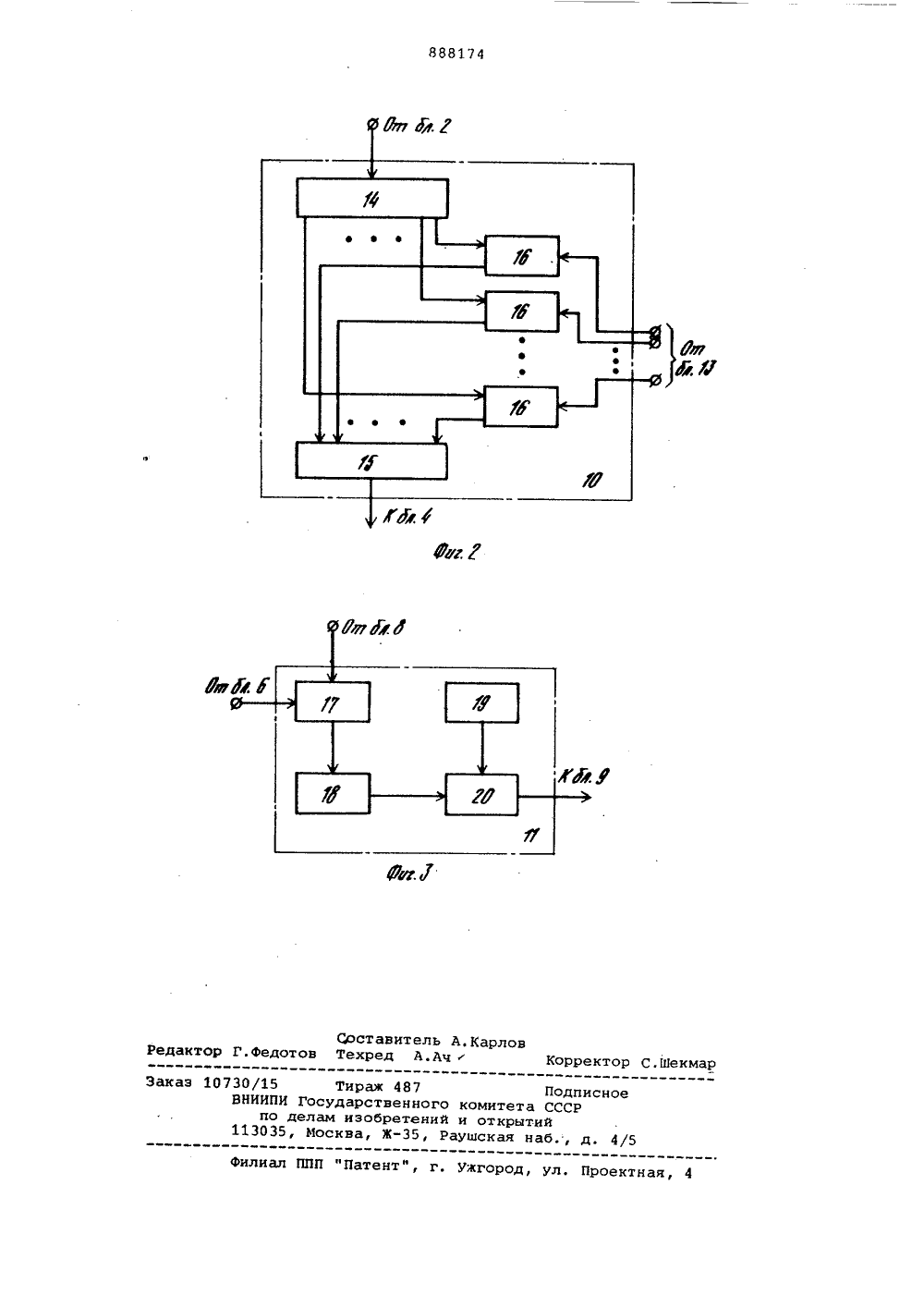

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТИЛЬСТВУ рц 88814(22) Заявлено 1 З 0330 (21) 2917876/18-24с присоединением заявки Нов(5 ЦМ, К .з 6 09 В 9/00 Государственными комитет СССР ио аедам изобретений и открытий(54 УСТРОЙСТВО ДЛЯ ОБУЧЕНИЯ ОПЕРАТОРОВАВТОМАТИЗИРОВАННЫХ СИСТЕМ УПРАВЛЕНИ гой выхо им входо ом с мм соединен с третьяти и вторым вхоккетртево- расширениеностей устройст 5 Настоящее изобретение относитсяавтоматике и вычислительной технии предназначено для обучения иенировки операторов различных сисм управления навыкам контроля исстановления цифровой информации.Известны устройства 1, содержащие функциональный преобразователь, блок памяти, коммутатор, суммирующее устройство, формирователь импульсов и генератор временного дрейфа. Такие устройства не позволяют формировать у оператора навыки восстановления цифровой информации.Наиболее близко к предлагаемому 1 устройство, содержащее генератор случайных сигналов, индикатор, счетчик времени, программный блок, схему сравнения, пульт оператора, счетчик ошибок, переключатель, сумматор и 20 блок памяти, первый и второй входы которого соединены с генератором случайных сигналов и пультом оператора, а выход подключен ко второму входу схемы сравнения, другой выход которой соединен с первым входом сумматора, выход которого подключен ко входу счетчика операций, другому входу счетчика времени и через переключатель - к програмному блоку,дру д которогом блока памд у атораДанное устройство позволяет тренировать оператора лишь в условиях постоянного числа и места восстанавливаемых разрядов информации, что не соответствует проявлениям искажения информации в реальной системе управления, снижает функциональные возможности устройства.Цель изобретениядидактических воэмож укаэанная цель достигается тем, что в устройство, содержащее пульт оператора, суьщатор, информационное табло, счетчик времени, соединенный входом с первым выходом блока ввода програмьы обучения, второй и третий выходы которого подключены к соответствующим входам генератора случайных сигналов, и последовательно включенные блок памяти, блок сравнения и счетчик ошибок, введены блок коррекции информации, блок определения момента восстановления информации и последовательно соединенные коммутатор разрядов и коммутатор чисел, подключенный вторым входом к510 15 20 25 30 35 40 ныходу генератора случайных сигналон, первым выходом - ко входу блока памяти, а вторыми выходами - к соответствующим входам информационного табло и первому входу блока коррекции информации, второй вход которого соединен с выходами пульта оператора и счетчика времени, а выходсо вторым входом блока сравнения, первый вход коммутатора разрядон непосредственно подключен к первому выходу блока ввода программы обучения, а второй вход через сумматор с выходом блока определения момента восстановления информации, подключенного первым входом к третьему выходу блока ввода программы обучения и вторым входом к выходу счетчика ошибок, причем блок коррекции информации содержит последовательно включенные первый коммутатор, узел буферных регистров и второй коммутатор, соединенный выходом с выходом блока, а блок определения момента восстановления информации содержит формирователь эталонных кодов и последовательно включенные узел деления кодов, счетчик и узел сравнения, соединенный входом с выходом формирователя эталонных кодов, а выходом - с выходом блока.На Фиг. 1 приведена функциональная схема предлагаемого устройства; на фиг. 2 - схема блока коррекции информации; на Фиг. 3 - схема блока определения момента восстановления.На фиг. 1 изображены информационное табло 1, пульт 2 оператора, блок 3 памяти, блок 4 сравнения, генератор 5 случайных сигналон, счетчик б ошибок, счетчик 7 времени, блок 8 ввода программы обучения, сумматор 9, блок 10 коррекции информации, блок 11 определения момента восстановления информации, коммутатор 12 разрядов, коммутатор 13 чисел.Функциональная схема блока 10 коррекции информации приведена на Фиг. 2, где изображены коммутаторы 14 и 15, узел 16 буферных регистров. Блок 10 предназначен для оперативной записи в регистрах узла 16 десятичных чисел, поступающих одновременно с выходов коммутатора 13, автоматического изменения чисел в регистрах узла 16, соответствующих выбранным для искусстненного искажения разрядам, ручной коррекции информации с пульта 2, а также поразрядной передаччичисел после коррекции с регистров узла 16 в блок 4.Функциональная схема 11 блока определения момента восстановления информации принедена на Фиг. 3, где изображены узел 17 деления кодов, счетчик 18, Формирователь 19 эталонных кодов и узел 20 сравнения. Блок 11 предназначен для деления узлом 17 числа допущенных оператором ошибок, поступающего с выхода счетчика 6, на число контролируемых разрядов, поступающее с блока 8, нычитания .счетчиком 18 полученного частного из единицы, сравнения остатка узлом 20 с константой, введенной в Формирователь 19, и выдачи сигнала в сумматор 9 в случае равенства сравниваемых величин, При этом константа, как правило, равна единице.Устройство для обучения операторов автоматизированных систем управления работает следующим образом.По сигналу с перного управляющего выхода блока 8 генератор 5 вырабатывает й - разрядное число К (эна. чение й задается с информационйого блока 8 выхода), Число К; поступает на первый вход коммутатора 13 и, при отсутствии сигнала на его втором входе, передается на входы блока 10, табло 1, а также фиксируется н блоке 3.Обучаемый оператор следит эа состоянием индикаторов табло 1, контролируя предъявленное число в течение заданного промежутка времени, По истечении отведенного времени блок 8 подает сигнал со второго управляюще-. го выхода на перный вход коммутатора 12 и с первого управляющего выхода на генератор 5. При этом на выходе последнего появляется новое И - разрядное случайное число К+. Коммутатор 12 имеет на своем втором входе информацию о числе е, записанном в сумматоре 9 (в начальный момент тренировки, как правило, а=1), и по сигналу блока 8 осуществляет случайный выбор щ из й разрядов случайного числа К+, поступающих через коммутатор 13 на входы табло 1 и блока 10 для изменения соответствующих е разрядон имеющегося там числа К, При этом значении число К, запиСанное в блоке 3, не изменяется. Оператор, заметив изменения в состояниях индикаторов табло 1, действиями на клавиатуре пульта 2 восста- навливает информацию, содержащуюся н блоке 10, до значения предыдущего числа К . Блок 4 осуществляет поразрядное сравнение восстановленного оператором в блоке 10 числа с истинным значением К, хранящимся в блоке 3, передавая сигнал о допущенных ошибках в счетчик 6,Блок 11, имея на своих входах значения общего числа разрядов контролируемого числа и числа допущенных ошибок и, оценивает работу обучаемого по критериюпЫ 1Ии, при выполнении равенства Ч = 1,подает сигнал на вход сумматора 9,увеличивая число изменяемых разрядова на единицу. После этого блок 8 по,цает новый управляющий сигнал на генератор 5, и цикл тренировки повторя ется при очередном числе изменяемых разрядов щ информации.Таким образом, предложенное устройство позволяет тренировать оператора в условиях изменения объема и места искажения информации, совершенствовать его навыки по контролю и восстановлению многоразрядных цифровых сигналов, что существенно расширяет функциональные возможности устройства,Формула изобретения1. Устройство для обучения операторов автоматизированных систем управления, содержащее пульт оператора, сумматор, информационное табло, счетчик времени, соединенный входом с 2 О первым выходом блока ввода программы обучения, второй и третий выходы которого подключены к соответствующим входам генератора случайных сигналов, и последовательно включенные блок па мяти, блок сравнения и счетчик ошибок, отличающееся тем, что, с целью расширения дидактических возможностей устройства, оно содержит блок коррекции информации, блок определения момента восстанов- Зо ления информации и последовательно соединенные коммутатор разрядов и коммутатор чисел, подключенный вторым входом к выходу генератора случайных сигналов, первым выходом - ко входу блока памяти, а вторыми выходами - к соответствующим входам информационного табло и первому входублока коррекции информации, второйвход которого соединен с выходамипульта оператора и счетчика времени,а выход - со вторым входом блокасравнения, первый вход коммутатораразрядов непосредственно подключенк первому выходу блока ввода программы обучения,а второй вход черезсумматор - с выходом блока определения момента восстановления информации, подключенного первым входом ктретьему выходу блока ввода програмьи обучения и вторым входом - к выходу счетчика ошибок. 2. Устройство по п. 1, о т л и - ч а ю щ е е с я тем, что в нем блок коррекции информации содержит последовательно включенные первый коммутатор, узел буферных регистров и второй коммутатор, соединенный выходом с выходом блока.3, Устройство по п. 1, о т л и ч а ю щ е е с я тем, что в нем блок определения момента восстановления информации содержит формирователь эталонных кодов и последовательно включенные узел деления кодов, счетчик и узел сравнения, соединенный входом с выходом формирователя эталонных кодов, а выходом - с выходом блока.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРВ 425205, кл. С 09 В 9/00, 1974.2. Авторское свидетельство СССРР 506903, кл. С 09 В 7/02, 1976.Федотов Техред А.АЧ г Корректор С,Шекмар едак каз 10 исное 4/5 илиал ППП "Патент", г. Ужгород, ул. Проектная,/15 Тираж 487 ИИПИ Государственного по делам изобретений 3035, Москва, Ж, Р По комитета СС и открытий ушская наб,
