Установка для испытания протаскивающего устройства сучкорезной машины

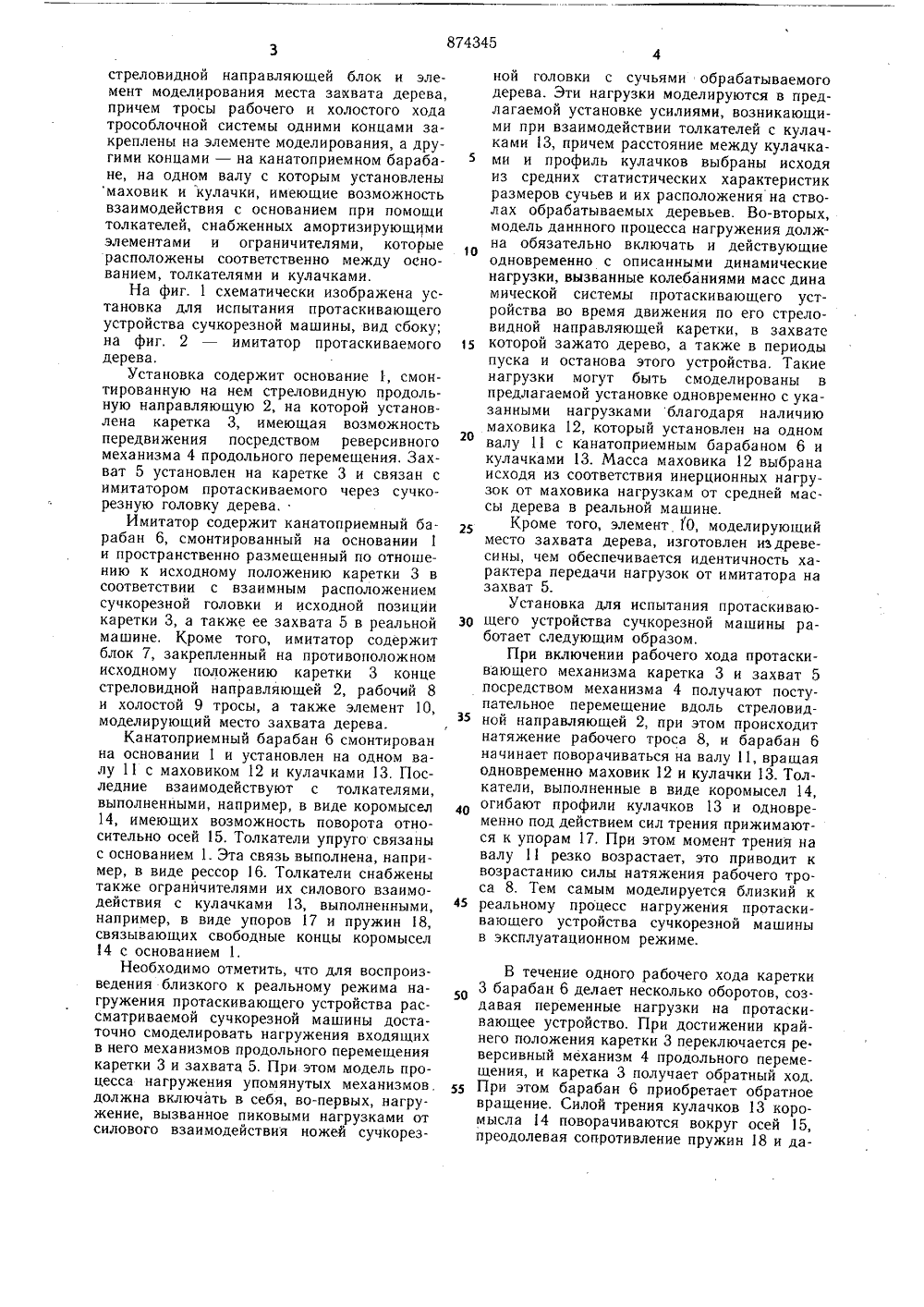

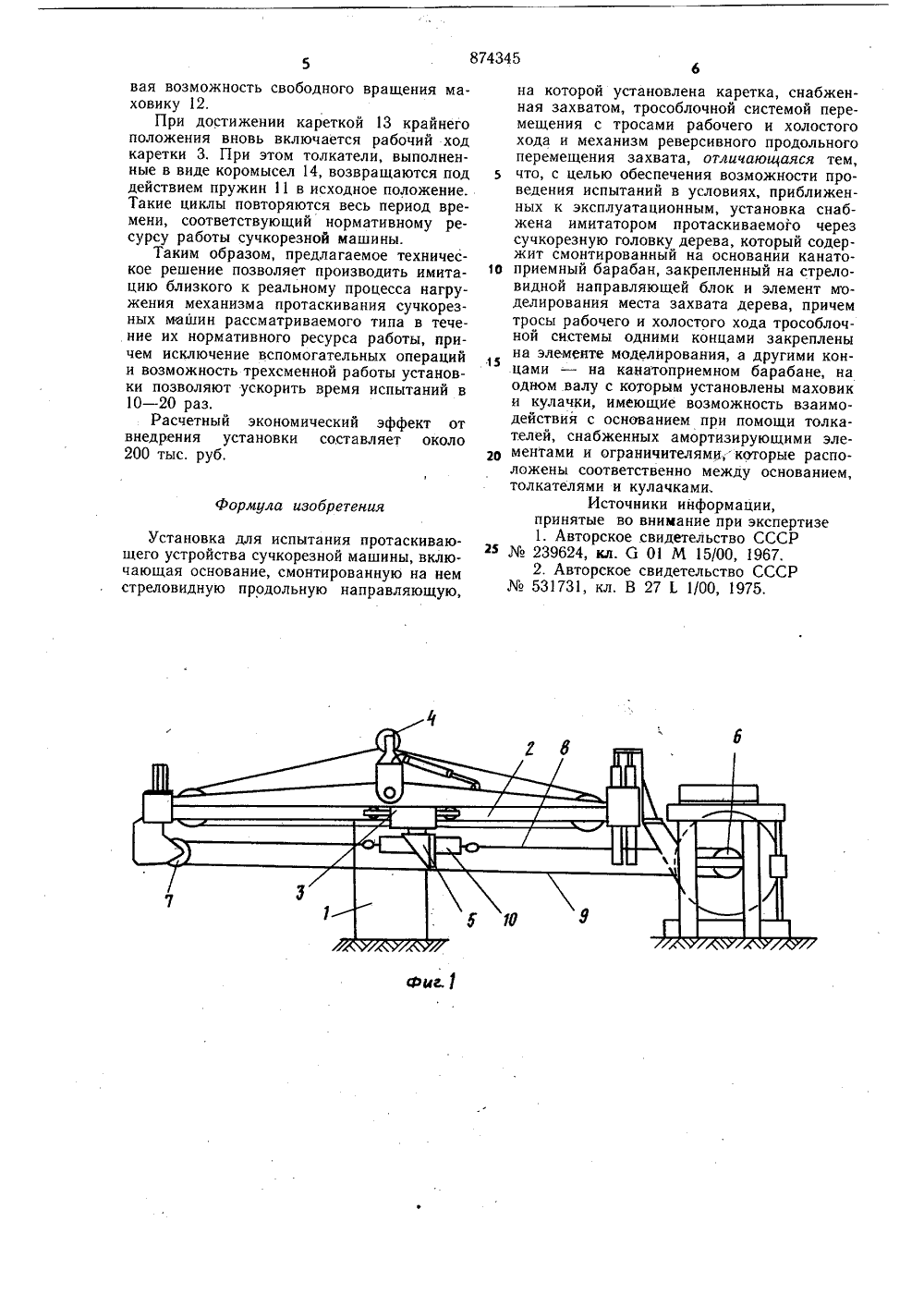

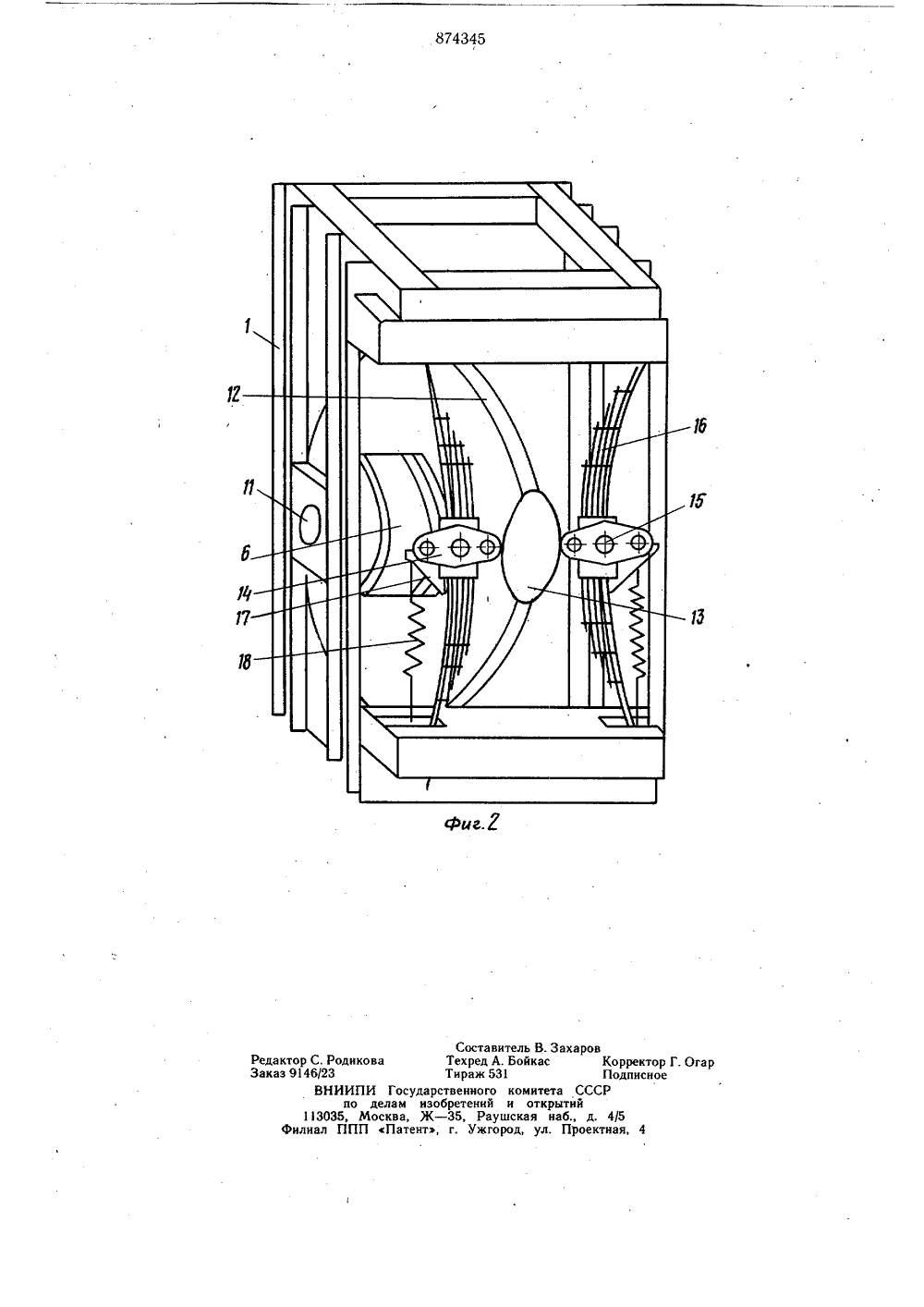

Союз СоветсккнСоцкалкстическкнРеспублккК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1) Дополнительное к авт. свид-ву -2) Заявлено 12,0530 (21) 2925390/29-15.2 (088.8) етень 3 убликовано 23.10.81. Бюта опубликования описа не делам нзебретеннй н етнрмтнй(71) Заявител РОТАСКИВАЮЩЕГОМАШИНЫ 4) УСТАНОВКАДЛЯ ИСПЫТАНИ УСТРОЙСТВА СУЧКОРЕЗН 10.Изобретение относится к испытательному оборудованию, в частности к установке для испытания протаскивающего устройства сучкорезной машины./Известны установки для испытания рабочего оборудования машин, например, лебедок, включающие привод, нагружающее устройство, вспомогательную лебедку, .закрепленную на раме, которая смонтирована на регулируемых по высоте опорах, а между испытываемой и вспомогательной лебедками установлен механизм ударного действуя, взаимодействующий с тросом, соединяющим барабаны лебедок 1.Однако такие установки не могут быть применены для испытания оборудования сучкорезной машины, поскольку предназначены для испытания лебедок общего назначения.Наиболее близкой по технической сущности к изобретению является установка для испытания протаскивающего устройства сучкорезной машины, включающая основание, смонтированную на нем стреловидную продольную направляющую, на которой установлена каретка, снабженная захватом,1трособлочной системой перемещения с тросами рабочего и холостого хода, и механизм реверсивного продольного перемещения захвата 2.Известная установка представляет собой действующий рабочий объект и позво-ляет производить испытания рабочих механизмов сучкорезной машины, в том числе и протаскивающего устройства, в реальных условиях, например на лесосеке. Однако испытания в этом случае могут быть проведены путем поштучной обработки каждого дерева, что значительно увеличивает время испытаний и не позволяет снять характеристики процесса нагружения, которые способствовали бы последующему наиболее оптимальному решению технической зада-чи, касающейся, в частности, протаскивающего устройства сучкорезной машины.Цель изобретения - обеспечение возможности проведения испытаний в условиях, приближенных к эксплуатационным.Эта цель достигается тем, что установзт ка снабжена имитатором протаскиваемогочерез сучкорезную головку дерева, который содержит смонтированный на основании канатоприемный барабан, закрепленный на51 О 50 55 стреловидной направляющей блок и элемент моделирования места захвата дерева, причем тросы рабочего и холостого хода трособлочной системы одними концами закреплены на элементе моделирования, а другими концами - на канатоприемном барабане, на одном валу с которым установлены маховик и кулачки, имеющие возможность взаимодействия с основанием при помощи толкателей, снабженных амортизирующими элементами и ограничителями, которые расположены соответственно между основанием, толкателями и кулачками,На фиг. 1 схематически изображена установка для испытания протаскивающего устройства сучкорезной машины, вид сбоку; на фиг, 2 - имитатор протаскиваемого дерева.Установка содержит основание 1, смонтированную на нем стреловидную продольную направляющую 2, на которой установлена каретка 3, имеющая возможность передвижения посредством реверсивного механизма 4 продольного перемещения. Захват 5 установлен на каретке 3 и связан с имитатором протаскиваемого через сучкорезную головку дерева.Имитатор содержит канатоприемный барабан 6, смонтированный на основании 1 и пространственно размещенный по отношению к исходному положению каретки 3 в соответствии с взаимным расположением сучкорезной головки и исходной позиции каретки 3, а также ее захвата 5 в реальной машине. Кроме того, имитатор содержит блок 7, закрепленный на противоположном исходному положению каретки 3 конце стреловидной направляющей 2, рабочий 8 и холостой 9 тросы, а также элемент 10, моделирующий место захвата дерева.Канатоприемный барабан 6 смонтирован на основании 1 и установлен на одном валу 11 с маховиком 12 и кулачками 13, Последние взаимодействуют с толкателями, выполненными, например, в виде коромысел 14, имеющих возможность поворота относительно осей 15. Толкатели упруго связаны с основанием 1. Эта связь выполнена, например, в виде рессор 16. Толкатели снабжены также ограничителями их силового взаимодействия с кулачками 13, выполненными, например, в виде упоров 17 и пружин 18, связывающих свободные концы коромысел 14 с основанием 1,Необходимо отметить, что для воспроизведения близкого к реальному режима нагружения протаскивающего устройства рассматриваемой сучкорезной машины достаточно смоделировать нагружения входящих в него механизмов продольного перемещения каретки 3 и захвата 5. При этом модель процесса нагружения упомянутых механизмов. должна включать в себя, во-первых, нагружение, вызванное пиковыми нагрузками от силового взаимодействия ножей сучкорез 15 2 О 25 ЗО 35 40 45 ной головки с сучьями обрабатываемого дерева. Эти нагрузки моделируются в предлагаемой установке усилиями, возникающими при взаимодействии толкателей с кулачками 13, причем расстояние между кулачками и профиль кулачков выбраны исходя из средних статистических характеристик размеров сучьев и их расположения на стволах обрабатываемых деревьев, Во-вторых, модель даннного процесса нагружения должна обязательно включать и действующие одновременно с описанными динамические нагрузки, вызванные колебаниями масс дина мической системы протаскивающего устройства во время движения по его стреловидной направляющей каретки, в захвате которой зажато дерево, а также в периоды пуска и останова этого устройства, Такие нагрузки могут быть смоделированы в предлагаемой установке одновременно с указанными нагрузками благодаря наличию маховика 12, который установлен на одном валу 11 с канатоприемным барабаном 6 и кулачками 13. Масса маховика 12 выбрана исходя из соответствия инерционных нагрузок от маховика нагрузкам от средней массы дерева в реальной машине.Кроме того, элемент 10, моделирующий место захвата дерева, изготовлен издревесины, чем обеспечивается идентичность характера передачи нагрузок от имитатора на захват 5.Установка для испытания протаскиваю- щего устройства сучкорезной машины работает следующим образом.При включении рабочего хода протаскивающего механизма каретка 3 и захват 5 посредством механизма 4 получают поступательное перемещение вдоль стреловидной направляющей 2, при этом происходит натяжение рабочего троса 8, и барабан 6 начинает поворачиваться на валу 11, вращая одновременно маховик 12 и кулачки 13. Толкатели, выполненные в виде коромысел 14, огибают профили кулачков 13 и одновременно под действием сил трения прижимаются к упорам 17, При этом момент трения на валу 11 резко возрастает, это приводит к возрастанию силы натяжения рабочего троса 8. Тем самым моделируется близкий к реальному процесс нагружения протаскивающего устройства сучкорезной машины в эксплуатационном режиме. В течение одного рабочего хода каретки 3 барабан 6 делает несколько оборотов, создавая переменные нагрузки на протаскивающее устройство. При достижении крайнего положения каретки 3 переключается ре версивный механизм 4 продольного перемещения, и каретка 3 получает обратный ход. При этом барабан 6 приобретает обратное вращение, Силой трения кулачков 13 коромысла 14 поворачиваются вокруг осей 15, преодолевая сопротивление пружин 18 и давая возможность свободного вращения маховику 12.При достижении кареткой 13 крайнего положения вновь включается рабочий ход каретки 3. При этом толкатели, выполненные в виде коромысел 14, возвращаются под действием пружин 11 в исходное положение. Такие циклы повторяются весь период времени, соответствующий нормативному ресурсу работы сучкорезной машины.Таким образом, предлагаемое техническое решение позволяет производить имитацию близкого к реальному процесса нагружения механизма протаскивания сучкорезных машин рассматриваемого типа в течение их нормативного ресурса работы, причем исключение вспомогательных операций и возможность трехсменной работы установки позволяют ускорить время испытаний в 10 - 20 раз.Расчетный экономический эффект от внедрения установки составляет около 200 тыс. руб.Формула изобретенияУстановка для испытания протаскиваю- щего устройства сучкорезной машины, включающая основание, смонтированную на нем стреловидную продольную направляющую,на которой установлена каретка, снабженная захватом, трособлочной системой перемещения с тросами рабочего и холостогохода и механизм реверсивного продольногоперемещения захвата, отличающаяся тем,что, с целью обеспечения возможности проведения испытаний в условиях, приближенных к эксплуатационным, установка снабжена имитатором протаскиваемого черезсучкорезную головку дерева, который содержит смонтированный на основании канато 10 приемный барабан, закрепленный на стреловидной направляющей блок и элемент моделирования места захвата дерева, причемтросы рабочего и холостого хода трособлочной системы одними концами закрепленына элементе моделирования, а другими концами - на канатоприемном барабане, наодном валу с которым установлены маховики кулачки, имеющие возможность взаимодействия с основанием при помощи толкателей, снабженных амортизирующими эле 2 О ментами и ограничителями, которые расположены соответственно между основанием,толкателями и кулачками,Источники информации,принятые во внимание при экспертизе1. Авторское .свидетельство СССР25 Мо 239624 кл. б 01 М 15/00 19672, Авторское свидетельство СССРМо 531731, кл. В 27 1 1/00, 1975.8743451 бСоставитель В. Захаров Редактор С. Родикова Техред А. Бойкас Корректор Г. Огар Заказ 9146/23 Тираж 531 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д, 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
