Датчик текущих значений быстроизменяющихся малых расходов жидкости в трубопроводе

Номер патента: 870939

Авторы: Каракулин, Ходурский

ZIP архив

Текст

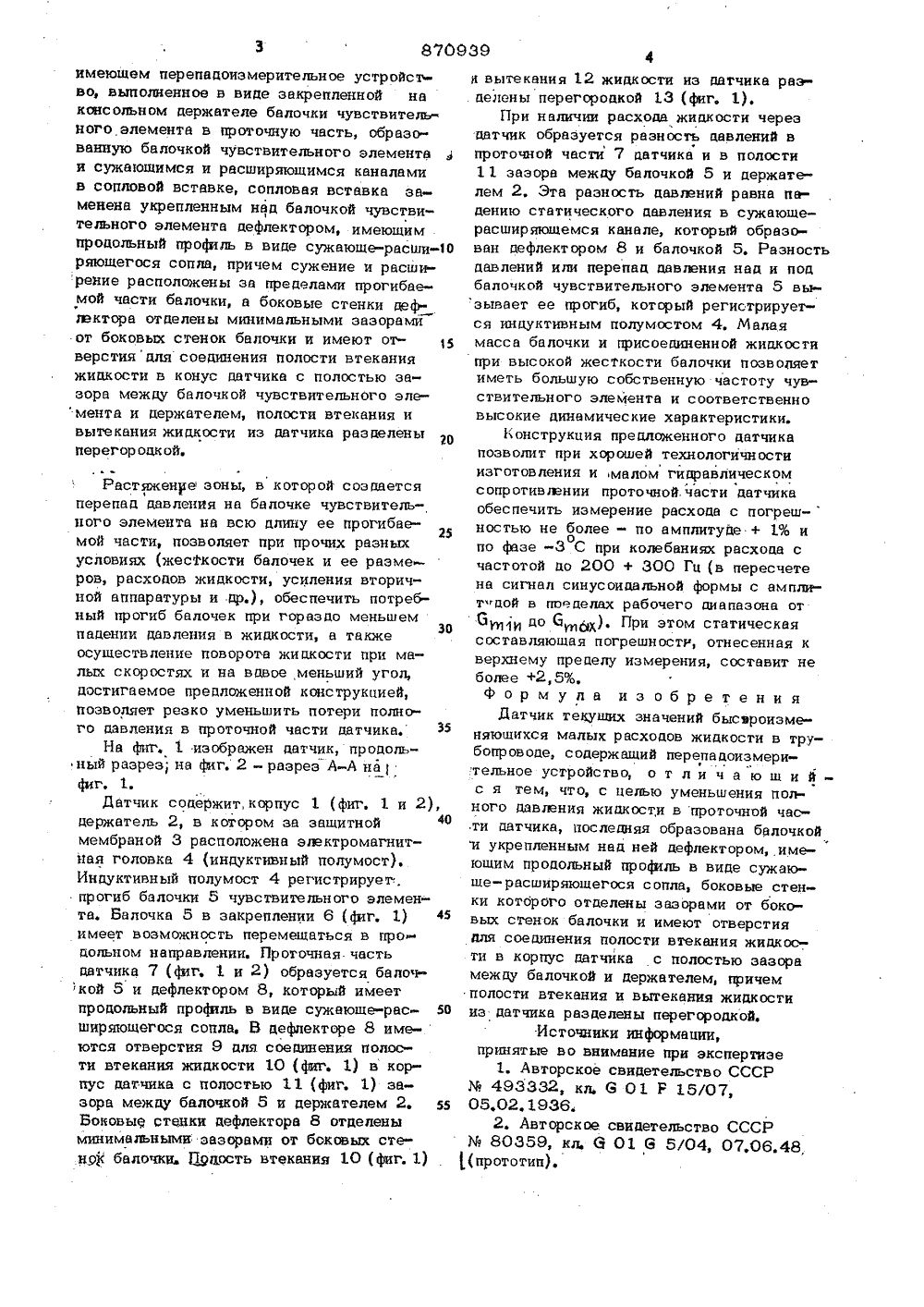

8709имеющем перепадоизмерительное устройство, выполненное в виде закрепленной на консольном держателе балочки чувствителен. ного, элемента в проточную часть, образованную балочкой чувствительного элемента и сужающимся и расширяющимся каналами в сопловой вставке, сопловая вставка заменена укрепленным над балочкой чувствительного элемента дефлектором, имеющим продольный профиль в виде сужающе-расшиО ряющегося сопла, причем сужение и расширение расположены за пределами прогибаемой части балочки, а боковые стенки цефлектора отделены минимальными зазоращГ от боковых стенок балочки и имеют отверстиядля соединения полости втекания жидкости в конус датчика с полостью зазора между балочкой чувствительного элемента и держателем, полости втекания и вытекания жидкости из датчика разделены перегородкой.ВРастяжение зоны, в которой создаетсяперепад давления на балочке чувствительного элемента на всю длину ее прогибаемой части, позволяет при прочих разныхусловиях (жесткости балочек и ее размеров, расходов жидкости усиления вторичной аппаратуры и цр.), обеспечить потребный прогиб балочек при гораздо меньшемЗОпадении давления в жидкости, а такжеосуществление поворота жицкости при малых скоростях и на вдвое меньший угол,достигаемое предложенной конструкцией,позволяет резко уменьшить потери полнго давления в проточной части датчика. МНа фиг. 1 изображен датчик, продольный разрез; на фиг. 2 - разрез А-А на 1фиг, 1,Датчик содержит, корпус 1 (фиг. 1 и 2),держатель 2, в котором за защитноймембраной 3 расположена электромагнитная головка 4 (индуктивный полумост).Индуктивный полумост 4 регистрирует.прогиб балочки 5 чувствительного элемента. Балочка 5 в закреплении 6 (фиг. 1) 4имеет возможность перемещаться в процольном направлении. Проточная частьдатчика 7 (фиг, 1 и 2) образуется балочкой 5 и дефлектором 8, который имеетпродольный профиль в виде сужающе-расширяющегося сопла, В дефлекторе 8 имеются отверстия 9 для соединения полости втекання жидкости 10 (щг. 1) в корпус датчика с полостью 11 (фиг. 1) зазора между балочкой 5 и держателем 2. яБоковые стенки дефлектора 8 отделеныминимальными зазорами от боковых стенф балочки. Црдость втекания 10 (фиг. 1) 39 4к вытекания 12 жидкости из датчика раэпелены перегородкой 13 (фиг. 1),При наличии расхода жидкости черездатчик образуется разность цавлений впроточной части 7 датчика и в полости11 зазора между балочкой 5 и держателем 2. Эта разность давлений равна падению статического давления в сужающерасширяющемся канале, который образован цефлектором 8 и балочкой 5. Разностьдавлений или перепад давления над и подбалочкой чувствительного элемента 5 вызывает ее прогиб, который регистрируется индуктивным полумостом 4. Малаямасса балочки и присоединенной жидкостипри высокой жесткости балочки позволяетиметь большую собственную частоту чувствительного элемента и соответственновысокие динамические характеристики.Конструкция предложенного датчикапозволит при хорошей технологичностиизготовления и малом гидравлическомсопротивлении проточной. части датчикаобеспечить измерение расхода с погреш-ностью не более - по амплитуде + 1% иопо фазе -3 С при колебаниях расхоца счастотой до 200 + 300 Гц (в пересчетена сигнал синусоидальной формы с амплвт-цой в поецелах рабочего аиапазона от61 ъ 11 И до 61 лд). При этом статическаясоставляющая погрешности, отнесенная кверхнему пределу измерения, составит неболее +2,5%,Формула изобретенияДатчик текущих значений бысэроизменяющихся малых расходов жидкости в трубопроводе, содержащий перепадоизмерительное устройство, о т л и ч а ю щ и йс я тем, что, с целью уменьшения полного давления жидкости в проточной час;,ти датчика, последняя образована балочкойи укрепленным над ней дефлектором, имеющим продольный профиль в виде сужающе-расширяющегося сопла, боковые стенки котброго отделены зазорами от боковых стенок балочки и имеют отверстияпля соединения полости втекания жидкости в корпус датчика с полостью зазорамежду балочкой и держателем, причемполости втекания и вытекания жидкостииз датчика разделены перегородкой.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 493332, ко 6 01 Р 15 Ю 705,02, 1936.2. Авторское свидетельство СССРИ 80359, кл, 6 01 6 5/04, 07,06.48,1(прототип).870939 Составитель Л, МакееваРедактор О. Филиппова Техред М.Рейвес Корректор В. Бутяга Тираж 708Подписноетвенного комитета СССРретений и открытийЖ 35, Раушская наб., д. 4/5 417/10 ВНИИПИ Госуда по делам и 035, Москва, 13 Филиал Патентф, г. Ужгород, ул. Проектная,

Смотреть

Заявка

2868540, 11.01.1980

ДНЕПРОПЕТРОВСКОЕ ОТДЕЛЕНИЕ ИНСТИТУТА МЕХАНИКИ АН УССР

КАРАКУЛИН ЕВГЕНИЙ АЛЕКСЕЕВИЧ, ХОДУРСКИЙ ВЛАДИМИР ЕВГЕНЬЕВИЧ

МПК / Метки

МПК: G01F 1/34

Метки: быстроизменяющихся, датчик, жидкости, значений, малых, расходов, текущих, трубопроводе

Опубликовано: 07.10.1981
