Стенд для испытаний торцовых уплотнений

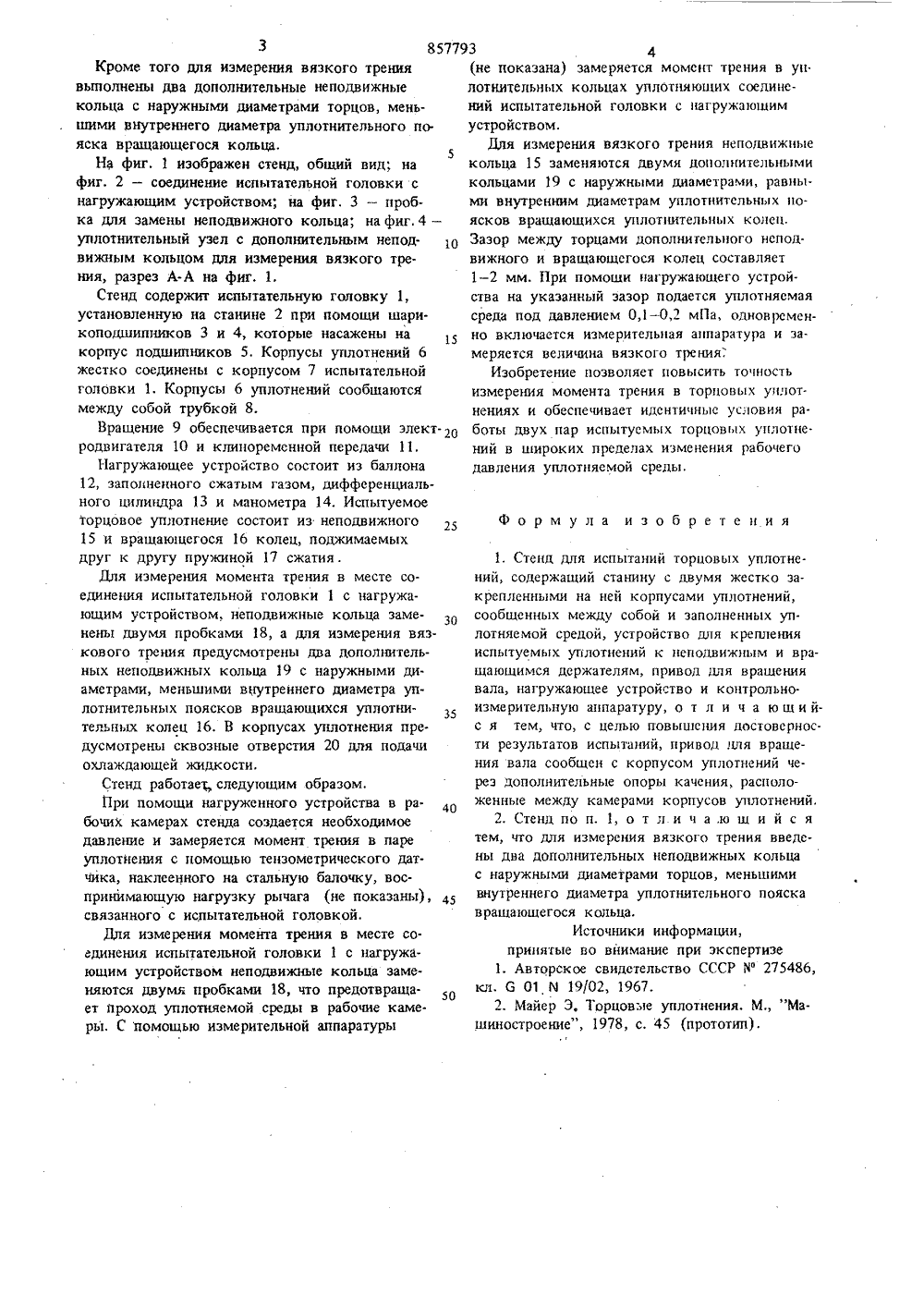

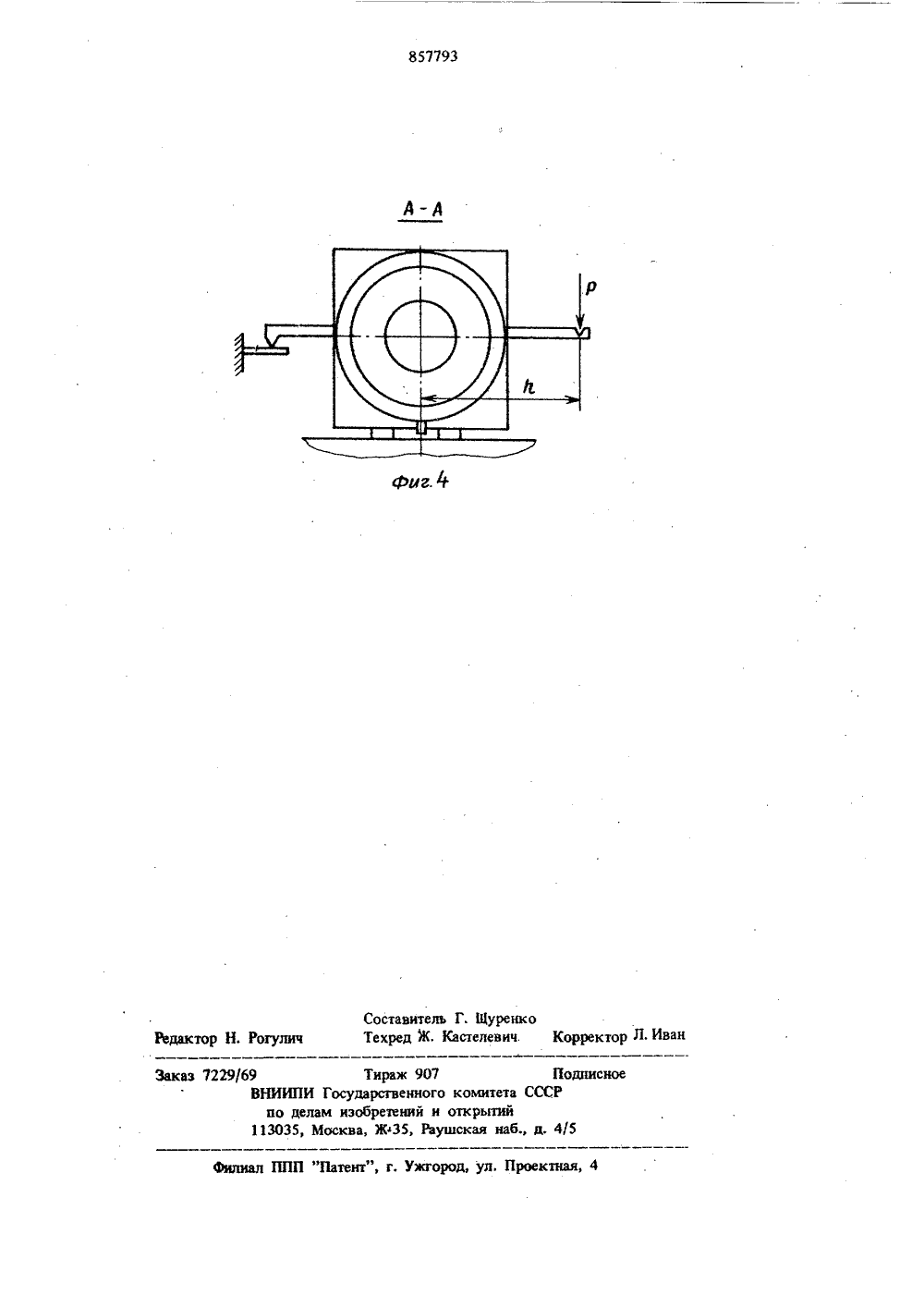

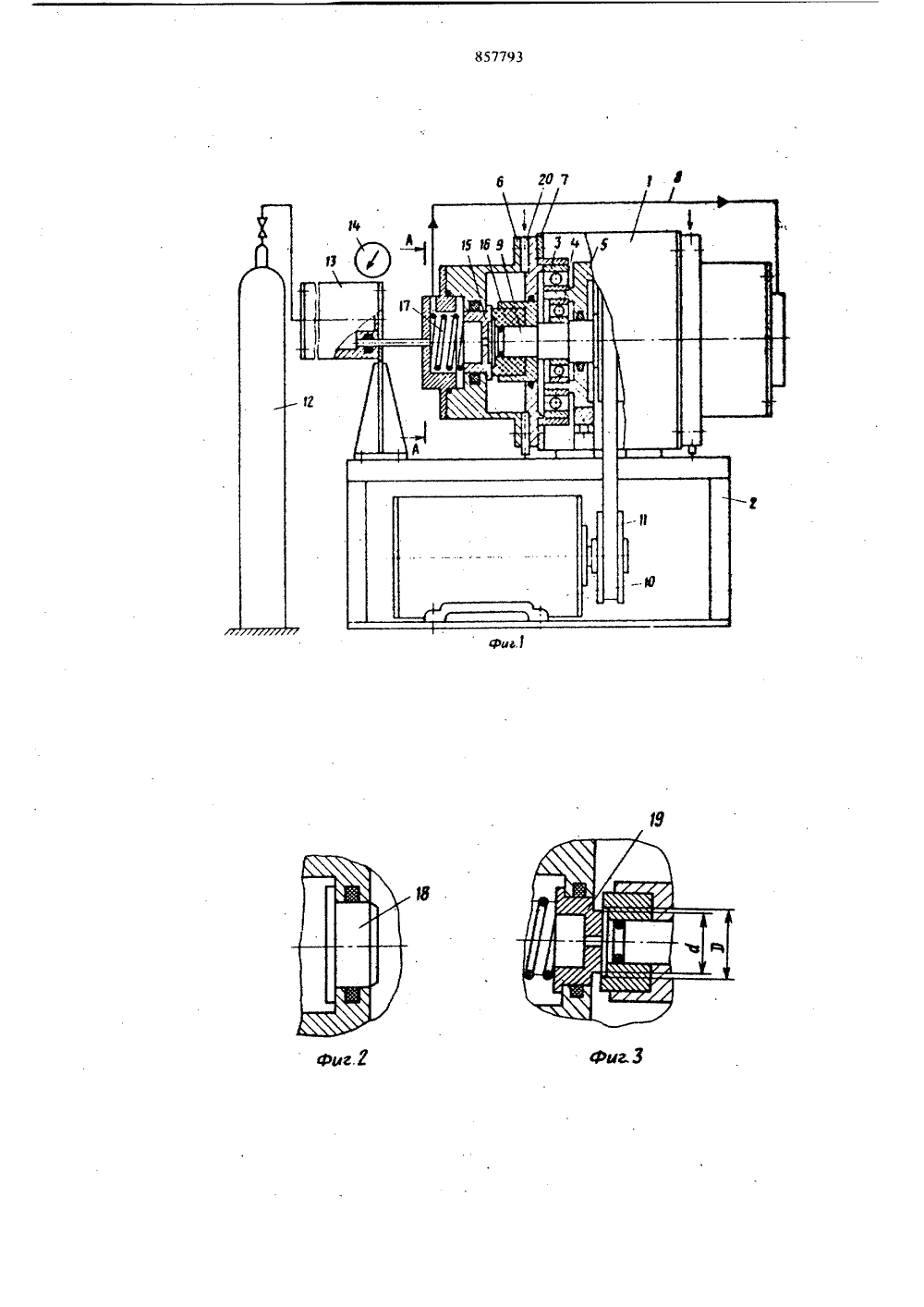

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик ц 857793(22) Заявлено 16,08.79 (21) 2811343/25-08с присоединением заявки Эй -(ы)м. кл,6 01 й 19/02Р 16 ,У 15/00 Гесударствсииьй камитет ла делам изабретеиий и открытий(72) Авторы изобретения Р. Х, Рагимов, Б. С. Захаров, А. А. Петросянц и 3, Ю. АлиевМосковский ордена Трудового Красного Знамени 1 тнсзмтут .нефтехимической и газовой промышленности им, . М.,Губкина;(54) СТЕНД ДЛЯ ИСПЫТАНИЙ ТОРЦОВЫХ УПЛОТНЕНИЙ Изобретение относится к уплотнительной тех нике и может быть использовано для исследования торцовых уплотнений центробежных насосов и химических аппаратов.Известен стенд для определения момента трения в торцовых уплотнениях вращающихся валов, содержащий установленный в подшип-, никах полый цилиндрический корпус, в котором размещаются неподвижные элементы исследуемых уплотнений, и расположенный соосно с корпусом вал и жестко связанная с ним цилиндрическая гильза, установленная в корпусе с радиальными осевыми зазорами 1).Недостатками этого стенда является то, что две пары торцовых уплотнений, расположенные13 консольно относительно опоры вала, приводят к разным условиям работы уплотнений, при этом работа одной пары уплотнения зависит от другой, а сборка испытательном головки сложная, Кроме того, эта конструкция не позволяет проводить испытания торцовых уплотнений в режимах, приближенных к эксплуатационным.Известен также стенд для исследования торцовых уплотнений вращающихся валов, содержаший две рабочие камеры корпусов уплотнений, сообщающихся между собой и заполненных рабочей средой, размещенных в них устройств для крепления одной пары испытуемых уплотнений в каждой камере к неподвижным и вращающимся держателям, привод для вращения вала, нагружающее устройство и контрольно-измерительную аппаратуру 2.Недостатком этого стенда является то, что момент трения в испытуемых торцовых уплотнениях измеряется косвенно, т,е. при помощи тарирсванного двигателя, невозможность изме. рения вязкого трения и охлаждения уплотнений, что приводит к малой достоверности результатов. Цель изобретения - повьппение точности экоперимента и обеспечение идентичных условийработы двух пар испытуемых торцовых уплот.пений, что цовыщает достоверность результатов.Эта цель достигается тем, что привод длявращения вала сообщен с корпусом уплотненийчерез дополнительные опоры качения корпусовуттлотиения.(не показана) замеряется момент трения в уи.лотнительных кольцах уплотпяющих соединений испытательной головки с нагружавшимустройством,Для измерения вязкого трения неподвижныекольца 15 заменяются двумя дополнительнымикольцами 19 с наружными диаметрами, равными внутренним диаметрам унлотнительных поясков вращающихся уплотнительных колец.Зазор между торцами дополнительного неподвижного и вращающегося колец составляет1 - 2 мм. При помощи нагружавшего устройства на указанный зазор подается уплотняемаясреда под давлением 0,1 - 0,2 мПа, одновременно включается измерительная аппаратура и за.меряется величина вязкого трения,Изобретение позволяет повысить точностьизмерения момента трения в торцовых уллот.нениях и обеспечивает идентичные условия ра.боты двух пар испытуемых торцовых уплотнений в широких пределах изменения рабочегодавления уплотняемой среды. 1. Стенд для испытаний торцовых уплотнений, содержащий станину с двумя жестко закрепленными на ней корпусами уплотнений,сообщенных между собой и заполненных уп.лотняемой средой, устройство для крепленияиспытуемых уплотнений к неподвижным и вращающимся держателям, привод для вращениивала, нагружаюшее устройство и контрольноизмерительную аппаратуру, о т л и ч а ю ш и йс я тем, что, с целью повышения достоверности результатов испытаний, привод для вращения вала сообщен с корпусом уплотнений через дополнительные опоры качения, расположенные между камерами корпусов уплотнений.2. Стенд по и, 1, о т л.и ч а,ю ш и й с ятем, что для измерения вязкого трения введены два дополнительных неподвижных кольцас наружными диаметрами торцов, меньшимивнутреннего диаметра уплотнительного пояскавращающегося кольца,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР У 275486,кл. 6 01 й 19/02, 1967,2, Майер Э, Торцовые уплотнения. М "Машиностроение", 1978, с, 45 (прототип),3 8577Кроме того для измерения вязкого трениявыполнены два дополнительные неподвижныекольца с наружными диаметрами торцов, меньшими внутреннего диаметра уплотнительного по.яска вращающегося кольца,5На фиг, 1 изображен стенд, общий вид; нафиг. 2 - соединение испытательной головки снагружающим устройством; на фиг. 3 - пробка для замены неподвижного кольца; нафиг.4 -уплотнительный узел с дополнительным непод. 10вижным кольцом для измерения вязкого трения, разрез А.А на фиг. 1.Стенд содержит испытательную головку 1,установленную на станине 2 при помощи шарикоподшипников 3 и 4, которые насажены накорпус подшипников 5, Корпусы уплотнений 6жестко соединены с корпусом 7 испытательнойголовки 1. Корпусы 6 уплотнений сообщаютсямежду собой трубкой 8.Вращение 9 обеспечивается при помощи элект-ородвигателя 10 и клиноременной передачи 11.Нагружающее устройство состоит из баллона12, заполненного сжатым газом, дифференциального цилиндра 13 и манометра 14. Испытуемоеторцовое уплотнение состоит из неподвижного 5 Ф о р м у л а и з о б р е т е н и я15 и вращающегося 16 колец, поджимаемыхдруг к другу пружиной 17 сжатия,Для измерения момента трения в месте соединения испытательной головки 1 с нагружа.ющим устройством, неподвижные кольца заменены двумя пробками 18, а для измерения вязкового трения предусмотрены два дополнительных неподвижных кольца 19 с наружными диаметрами, меньшими внутреннего диаметра уплотнительных поясков вращающихся уплотнительных колец 16, В корпусах уплотнения предусмотрены сквозные отверстия 20 для подачиохлаждающей жидкости.Стенд работает, следующим образом.При помощи нагруженного устройства в ра. 40бочих камерах стенда создается необходимоедавление и замеряется момент трения в пареуплотнения с помощью тензометрического датчика, наклеенного на стальную балочку, воспринимающую нагрузку рычага (не показаны),связанного с испытательной головкой.Для измерения момента трения в месте соединения испытательной головки 1 с нагружающим устройством неподвижные кольца заменяются двумя пробками 18, что предотвращает проход уплотняемой среды в рабочие камеры. С помощью измерительной аппаратуры857793 оставитель Г. Щуренкоехред Ж, Кастелевич. Корректор Л, Иван огу аз 7229 ул, П Патент", г. 9 Тираж 907 ВНИИПИ Государственногопо делам изобретений н о 113035, Москва, Жд 35, Рауш Подтиомитета СССРткрытийкаи наб д, 4(5
