Кюветодержатель

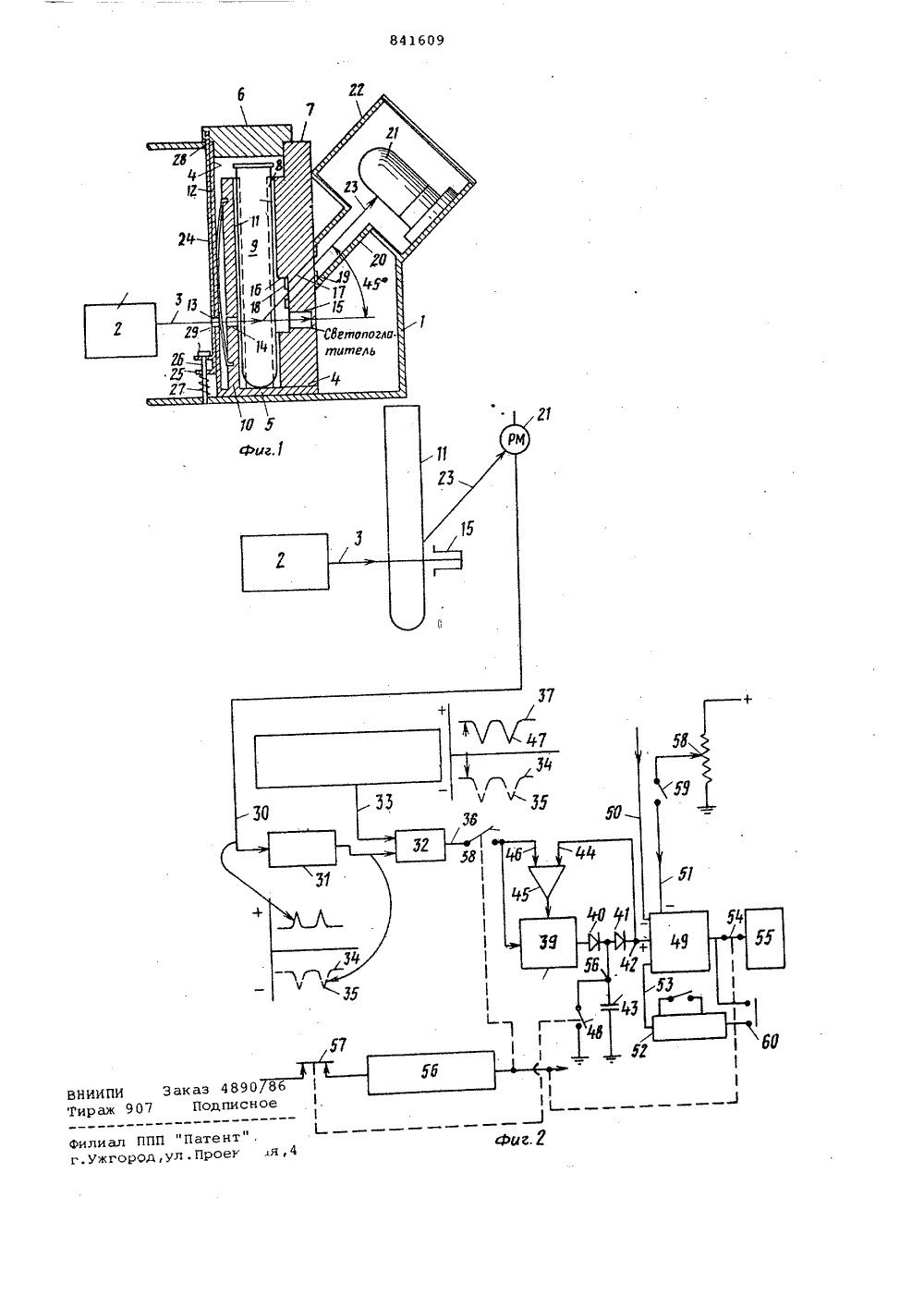

Союз Советских Социапистических РеспублинОПИСАНИЕ ИЗОБРЕТЕНИЯ ии 841609(23) Приоритет Госу рствеииый комитеСССРлам изобретенийи открытий 3) СШ.06 8 1,Бюллетень убликова та опубликования описания 2306,81 2) Авторы. изобретен 81 У(,(,м ц фЦЗц аунрнеЖ 7 я. г. р Ф(США) джин К одольф Карл Кр Паоло П Иностранная ф кстер ЛаборатИзобретение относится к измерительной технике и может быть применено для измерения концентрации частиц в жидких смесях.5При анализе иммунохимическогокомплекса различные присутствующиев них ингредиенты имеют различныеразмеры. Частицы, содержащие растворенные в буферном растворе макромолекулы, антитело и сыворотку,имеют гораздо меньшие размеры, чемчастицы иммунохимического комплекса,в то время как случайные частицыпыли, как правило, имеют гораздобольшие размеры. 15Известны устройства для измеренияконцентрации частиц в смеси жидкостей, содержащие источник света,пробирку, держатель пробирки,приемник, электронную схему р 0рации (1) .Наиболее близким по техническойсущности к предлагаемому являетсякюветодержатель, состоящий из пологокорпуса с входным и выходным отверстиями, крышки и узла крепления кюве-ты в корпусе, фотоприемник и электронную схему регистрации (2 .Однако известные устройства построены на измерении рассеяния света. 30 В зависимости от размера измеряемых частиц угол рассеяния меняется и раз делить сигналы от малых и больших частиц трудно, поэтому точность известных устройств низкая.Цель изобретения - обеспечение точности установки образца.Эта цель достигается тем, что в известном кюветодержателе, состоящим из полого корпуса с входным и выходным отверстиями, крышки и узла крепления кюветы в корпусе, выходное отверстие корпуса кюветодержателя выполнено в виде наклонного под углом 45 к оси входного отверстия канала, причем кюветодержатель снабжен заслонкой, установленной перед входным отверстием и соединенной с крышкой.Кроме того заслонка снабжена сред ством перемещения, а узел крепления снабжен зажимом в виде пластины с У-образным пазом.На фиг. 1 схематично изображен держатель кюветы; на фиг. 2 - блоксхема фотоэлектронной регистрации си гн ало в.Кюветодержатель состоит из корпуса 1, в котором, соответственно, монтируется горизонтально направлен 841609ный блок 2 источника света-лазерс длиной волны 632,8 нм луча 3 света,Корпус 1 выполнен полым и имеетотносительно толстую правую боковуюстенку 4, левую боковую стенку 4 инижнюю стенку 5.Корпус снабжен съемной верхней крышкой б с периферийнымфланцем 7,Правая боКовая стенка 4 изготавливается с выточенным внутрь вертикальным пазом 8 Ч-образной формы, прис-опасобленным для того, чтобы он охватывал кювету 9. Вертикальный зажим(пластина) 10 также снабжен, выточенным внутрь, вертикальным пазом 11Ч-образной формы и снабжен парой вертикальных дугообразных проволочныхпружин 12.В стенке 4 и пластине 10 выполнены соосные отвертсия 13 и 14 для прохода лазерного луча. В стенке 4 выполнена световая ловушка 15. Эта лавушка расположена на одной прямойс лучом 3. В углублении 16 стенки4 выполнен под углом 45 О к оси входного отверстия 13 и 14 канал 17. Этотканал 17 снабжен диафрагмами 18 и 19. 25Световая диафрагма 19 открываетсяв патрубок (канала) 20, ведущий кфотоэлектронному умножителю 21, установленному в камере 22. По оси канала 20 распространяется рассеянный ЗОпучок света 23.Световые диафрагмы 18 и 19 монтируются вертикально, поэтому их полезрения в поперечном сечении имеетэллиптическую форму, В этом заклю 35чается преимущество применения круглых световых диафрагм и вертикальныхих установок.Позицией 24 обозначена заслонка сфланцем 25, в котором находится вертикальный штифт 26 с головкой. На нижней части штифта 26 помещена спиральная пружина 27. Верхний конец заслонки 24 проходит через направляющий паз28 в верхней стенке корпуса. В заслонке 24 имеется отверстие 29, которое соосно с отверстием 13 в стенке,когда верхняя крышка б устанавливается в закрытое положение. Когда крышка б снимается, пружина 27 поднимаетзаслонку 24 и закрывает отверстие 13.Это предохраняет Фотоприемник от опас.ных лазерных вспышек, которые могутиметь место.При измерениях частицы размеромпримерно 0,3 мк в жидкости, находящейся в кювете, сильно рассеиваютлазерный луч в направлении диафрагм18 и 19, который попадает на фотоэлектронный умножитель 21, вырабатывающий сигнал на наличие антиген.При низких уровнях антигена и относительно малых углах рассеяниявперед, влияние частиц пыли в пробирке является источником ошибок.Блок-схема (фиг. 2) представляетсобой схему обработки сигнала, которая срез ает положительные выбросыв выходном сигнале фотоэлектронногоумножителя так, что положительныевыбросы не пропускаются в измерительную аппаратуру и не обрабатываютсяаппаратурой. Эти положительные выбросы вырабатываются частицами пыли,находящимися в исследуемой жидкости,Таким образом, из-за наличия частицпыли, например сигнал, вырабатываемый Фотоэлектронным умножителем 21,имеет вид положительных импульсов,Сигнал с фотоэлектронного умножителя по проводу 30 подается на первый вход инвертора 31, соединенногопо входу с сумматором 32. Постоянноенапряжение смещения, величина которого больше максимальнога сигналафотоэлектронного умножителя, папроводу 33 подается на второй входинвертора 31 и сумматора 32. Входнойсигнал, поступающий па проводу 30,в инверторе 31 переворачивается (позиция 34, 35). Постоянное положительное входное напряжение, подаваемоепо проводу 3 3 с клады в а, т с я в сумматоре 32 с сигналом 34,. а результирующий положительный выходной с:.-.налв проводе 36, показанный позицией 37,имеет положительные максимальные значения, соответствующие первоначальным значениям входного сигнала, поступающего по проводу 30,Выходной сигнал по проводу 36 проходит через выключатель 38 регулятор:-;выдержки времени, электронный выключатель 39, диод 40 и операционныйусилитель 41, создающий сигнал в точке 42 в виде положительного выбросакогда входной сигнал в проводе 30минимальный. Самый высокий положительный выброс сигнала в течение периода исследования образца, создаваемый операционным усилителем 41 запоминается посредством конденсатора43. Постоянный сигнал сравнения вточке 42 по проводу 44 подается наодин вход компаратора 45. Входнойсигнал 37 с сумматора 32 подается(при замкнутом выключателе 38) навторой вход по проводу 46 компаратора 45; Выключатель 39 замыкаетсясигналом 37. Конденсатор 43 заряжается и в этот момент выключатель39 размыкается сигналом с компаратора 45.Значение сигнала в точке 42 удерживается до тех пор, пока ампли" туда сигнала 37 не превышает первоначально запомненное самое высокое значение сигнала в точке 42. Эта величина включает электронный выключатель 39. Значение сигнала в точке 42 в следующий момент асимптотически приближается (увеличивается) к относительно постоянному положительному максимальному значению сигнала 37. Компаратор 45 не реагирует надействия минимальных значений сигналов 47. В тот момент, когда амплитуда сигнала 37 меньше запомненного значения. сигнала в точке 42, выключатель 39 разьикается и сигнал по проводу 36 не проходит на конденсатор 43. Положительный сигнал, накопленный на конденсаторе 43 выключается выключателем возврата 48. Эти положительные сигналы не блокируются через диод 40, когда сигнал в проводе 36 бо- лее положительный, чем значение сигнала, наполненного в конденсаторе 43. Положительные сигналы не блокируются операционным усилителем 41, потому что входной импеданс операционного усилителя большой. 5Таким образом, когда сигнал в проводе 44 больше, чем сигнал в проводе 46 электронный выключатель 39 размыкается и в конденсаторе 43 накапливается сигнал. 20Сигнал в точке 42 сравнивается с мгновенным значением сигнала в проводе 36 компаратором 45, выходной сигнал которого управляет выключателем 39. При этом выключатель 39 удержива ется замкнутым только тогда, когда входной сигнал в проводе 30 выше ранее запомненного значения. Следовательно, выключатель 39 обычно замкнут.Положительный сигнал рассеяния от антиген в тачке 42 складывается в суммирующем усилителе 49 с сигналом отрицательного смещения, подводимого по проводу 50 и с отрицательным сигналом от чистого антигена, подводимого по проводу 51, а также с отрицательным сигналом, поступающим с интегратора 52 по проводу 53. Выходной сигнал с усилителя 49 подается через синхронизируемый выключатель 54 на 40 цифровое индикаторное устройство 55, управляемого регулятором 56 выдержки времени, приводимым в действие вручную.Когда регулятор 56 выдержки вре-мени приводится в действие выключателем 57, накопленный на конденсаторе 43 сигнал разряжается посредством замыкания. выключателя возврата 48 в исходное состояние. В этот момент выключатель 38 регулятора выдержки 50 времени замыкается, а выключатель 54 размыкается. Все это происходит в течение нескольких секунд достаточных для накапливания на конденсаторе 43 сигнала рассеяния антигена. В 55 конце хронометрированного периода времени элемент выключатель 38 размыкается и замыкается, создавая цифровое показание на приборе 55.Отрицательный сигнал чистого антигена получается с потенциометра 58,. подсоединенного к соответствующему источнику напряжения. Потенцибметром 58 через выключатель 59 устанавливается отрицательный сигнал нулевого отсчета устройства, 55. Нулевой отсчет устанавливается во время измерений эталонного образца - анти- гена.Отрицательный сигнал, создаваемый в проводе 55 сывороткой (чистым анти- геном) является сигналом компенсации.Этот сигнал поступает с суммирующего усилителя 49 при разомкнутом выключателе 59 чистого антитела. Все это происходит в режиме испытаний эталон - ного образца чистого антигена. Этот сигнал чистоГо антигена (сыворотки) запоминается в интеграторе 52 в тот момент когда выключатель 60 Установка находится в замкнутом положении. Запомненный отрицательный сигнал чистого антигена пригоден в дальнейшем для подачи компенсирующего отрицательного сигнала чистого антигена (сыворотки) по проводу 53 , Путем вычитания из основного сигнала испытания в точке 42 предварительно установленного сигнала антигена, посту - пающего по проводу 51, и запомненного сигнала чистого антигена, поступающего по проводу 53, выполняется распознавание других сигналов, например, таких как свободные антигены.Сигналы регистрируются цифровым устройством 55. Использование настоящего устройства позволяет повысить точность измерений концентраций частиц в жидких смесях.формула изобретения1. Кюветодержатель, состоящий изполого корпуса с входным и выходнымотверстиями, крышки и узла креплениякюветы в корпусе, о т л и ч а ющ и й с я тем, что, с целью обеспечения точности установки образцав кюветодержателе, выходное отверстиекорпуса кюветодержателя выполнено ввиде наклонного под углом 45 О к осивходного отверстия канала, причемкюветодержатель снабжен заслонкой,установленной перед входным отверстием и соединенной с крышкой.2, Кюветодержатель по п. 1, о ти и,ч а ю щ и й е я тем, что заслонка снабжена средством перемещения.3, КюветодержатеЛь по и. 1, о тл и чающий с я тем, что узелкрепления снабжен зажимом в видепластины с У-образным пазом.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 402786, кл. С 01 И 21/22, 1970.2. Иванов А.П. Оптика рассеивающих сред. Минск, Наука и техника,1969, с. 458-461 (прототип).841609 ВНИИПИ Заказ 4890Гираж 907 Подписно Филиал ППП "Пат г.Ужгород,ул,Пр т",к г.
