Формирователь серий и импульсов

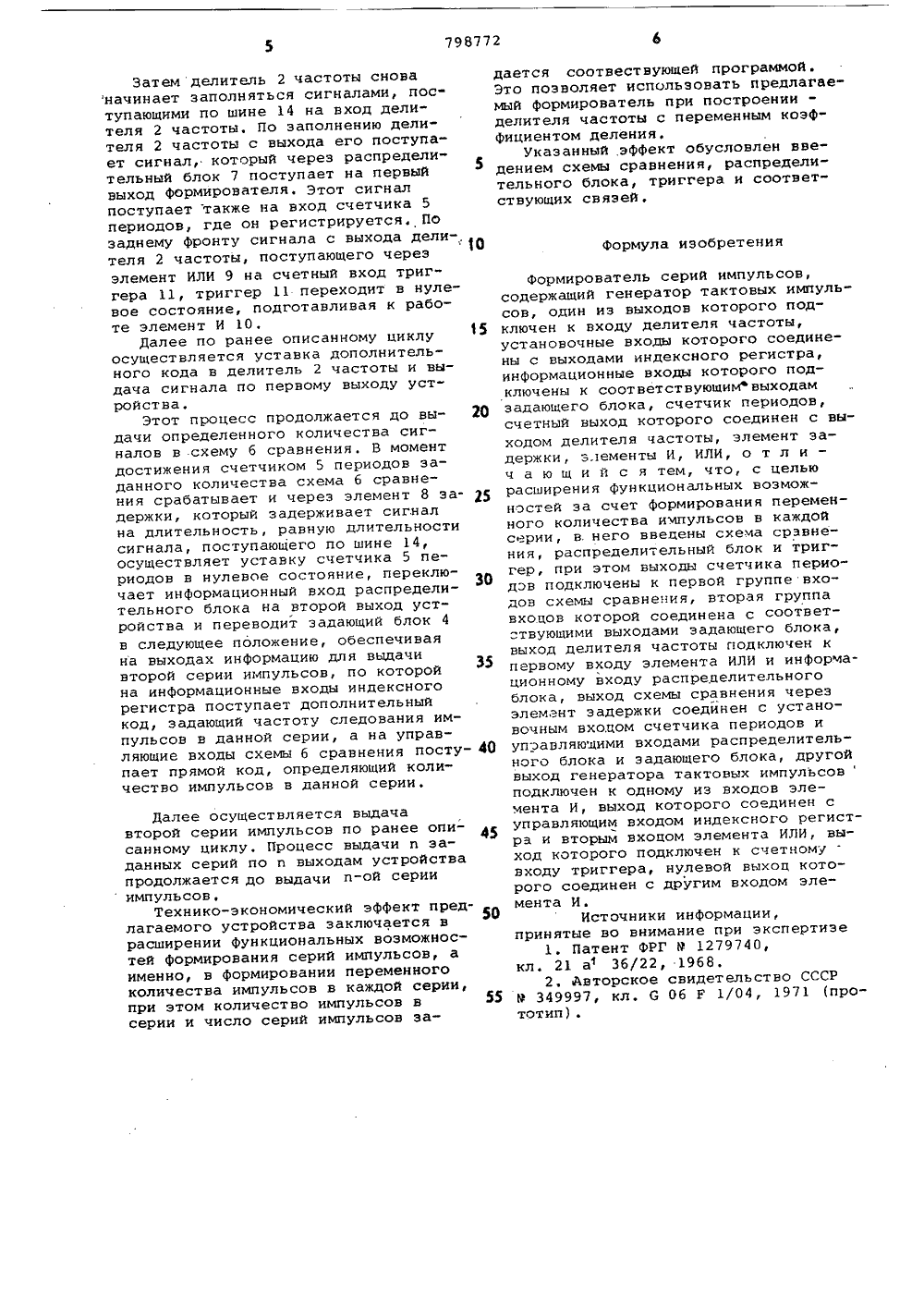

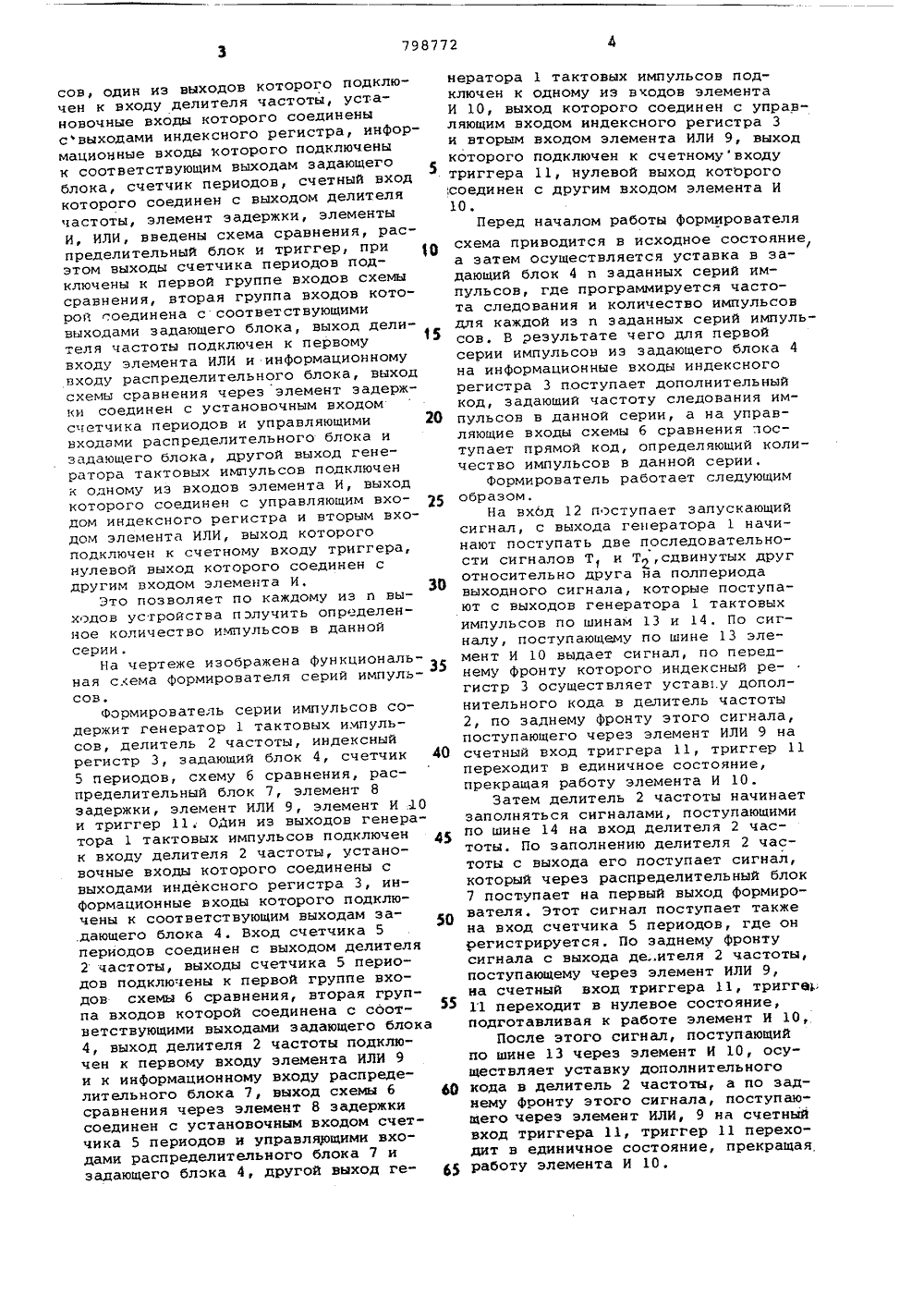

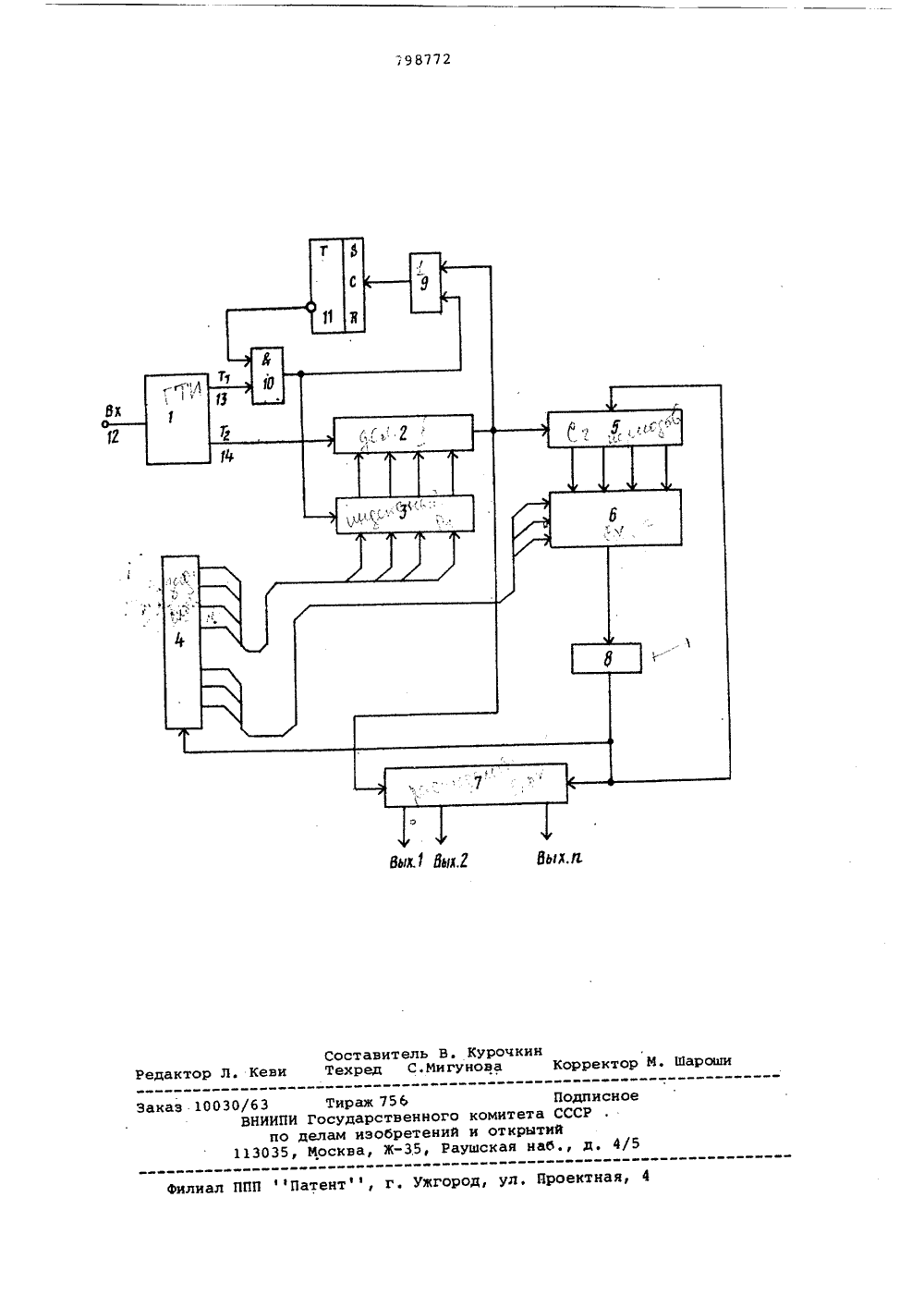

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 17.11,78(21) 2686791/18-24 6 06 Г 1/04 с присоединением заявки Мо(23) Приоритет Государственный комитет СССР по делам изобретеиий и открытийОпубликовано 230181 Бюллетень Мо 3 Дата опубликования описания 23.01. 81(72) Автор изобретения В. И, Дронов 71) Заявит ИИ ИМПУЛЬС 54) ФОРМИРОВАТЕ ть ет в л Изобретение относится к импульсной технике и может быть использовано. в устройствах автоматическогоуправления, а также в устройствах вычислительной техники.Известно электронное импульсноесчетное устройство с произвольнойуставкой, выдающее сигнал после выполнения счета заранее установленного многоразрядного числа, содержащеебольшое число последовательно соединенных счетчиков с Фиксированнойуставкой, выдающих соответствующийвыходной сигнал после отсчета определенного числа, равного произведению фиксированных чисел каждогосчетчика с фиксированной уставкой,а также содержит большое число счетчиков с переменной уставкой, каждыйиз которых избирательно срабатываетот выходного сигнала с соответствующего счетчика с фиксированной устав"койНедостатком этого устройства яв"ляется то, что требуется большоечисло после,",овательно соединенныхсчетчиков с фиксированной уставкой,снижается надежность работы этогоустройства и требуется большое количество оборудования,Известен также формирователь серий импульсов, содержащий генератортактовых импульсов, один иэ выходовкоторого подключен к входу делителячастоты, установочные входы которогосоединены с выходами индексного регистра, информационные входы которогоподключены к соответствующим выходамзадающего блока, счетчик периодов,вход которого соединен с выходомделителя частоты элемент задержки,элементы И, ИЛИ 121;данное устройство имеет малоеколичество оборудования, не обеспе чивает выдачу переменного количестваимпульсов в данной серии из-за отсутствия возможности менять емкоссчетчиКа периодов, Это не позволяиспользовать данное устройство для 0 построения делителей частоты с переменным коэффициентом деления, что часто требуется в системах автоматики и вычислительной техники.Цель изобретения - расширение Функциональных воэможностей за счетформирования переменного количестваимпульсов в каждой серииУказанная цель достигагся тем,что в формирователе серий импульсо 0 содержащем генератор тактовых импу ьсов, один из выходов которого подключен к входу делителя частоты, установочные входы которого соединены свыходами индексного регистра, информационные входы которого подключены к соответствующим выходам задающего блока, счетчик периодов, счетный вход которого соединен с выходом делителя частоты, элемент задержки, элементы И, ИЛИ, введены схема сравнения, распределительный блок и триггер, при этом выходы счетчика периодов подключены к первой группе входов схемы сравнения, вторая группа входов которой соединена с соответствующими выходами задающего блока, выход делителя частоты подключен к первому входу элемента ИЛИ и информационному входу распределительного блока, выход схемы сравнения через элемент задержки соединен с установочным входом2 счетчика периодов и управляющими входами распределительного блока и задающего блока, другой выход генератора тактовых импульсов подключен к одному из входов элемента И, выход которого соединен с управляющим входом индексного регистра и вторым входом элемента ИЛИ, выход которого подключен к счетному входу триггера, нулевой выход которого соединен с другим входом элемента И.Это позволяет по каждому из п выходов устройства получить определенное количество импульсов в данной серии.На чертеже изображена функциональная схема формирователя серий импульсов.формирователь серии импульсов содержит генератор 1 тактовых импульсов, делитель 2 частоты, индексный регистр 3, задающий блок 4, счетчик 5 периодов, схему б сравнения, распределительный блок 7, элемент 8 задержки, элемент ИЛИ 9, элемент И 10 и триггер 11. Один из выходов генератора 1 тактовых импульсов подключен к входу делителя 2 частоты, установочные входы которого соединены с выходами индексного регистра 3, информационные входы которого подключены к соответствующим выходам задающего блока 4. Вход счетчика 5 периодов соединен с выходом делителя 2 частоты, выходы счетчика 5 периодов подключены к первой группе входов схемы б сравнения, вторая груп" па входов которой соединена с соответствующими выходами задающего блока 4, выход делителя 2 частоты подключен к первому входу элемента ИЛИ 9 и к информационному входу распределительного блока 7, выход схемы б сравнения через элемент 8 задержки соединен с установочным входом счетчика 5 периодов и управляющими входами распределительного блока 7 и задающего блэка 4, другой выход генератора 1 тактовых импульсов подключен к одному из входов элементаИ 10, выход которого соединен с управляющим входом индексного регистра 3и вторым входом элемента ИЛИ 9, выходкоторого подключен к счетномувходутриггера 11, нулевой выход которого:соединен с другим входом элемента И10.Перед началом работы формирователясхема приводится в исходное состояние,а затем осуществляется уставка в задающий блок 4 и заданных серий импульсов, где программируется частота следования и количество импульсовдля каждой из и заданных серий импульсов. В результате чего для первойсерии импульсов иэ задающего блока 4на информационные входы индексногорегистра 3 поступает дополнительныйкод, задающий частоту следования им- О пульсов в данной серии, а на управляющие входы схемы б сравнения поступает прямой код, определяющий количество импульсов в данной серии.Формирователь работает следующимобразом.На вход 12 поступает запускающийсигнал, с выхода генератора 1 начинают поступать две последовательности сигналов Т и Т 2,сдвинутых друготносительно друга на полпериодавыходного сигнала, которые поступают с выходов генератора 1 тактовыхимпульсов по шинам 13 и 14. По сигналу, поступающему по шине 13 элемент И 10 выдает сигнал, по переднему фронту которого индексный регистр 3 осуществляет устав.у дополнительного кода в делитель частоты2, по заднему фронту этого сигнала,поступающего через элемент ИЛИ 9 на 40 счетный вход триггера 11, триггер 11переходит в единичное состояние,прекращая работу элемента И 10.Затем делитель 2 частоты начинаетзаполняться сигналами, поступающими 4 по шине 14 на вход делителя 2 частоты. По заполнению делителя 2 частоты с выхода его поступает сигнал,который через распределительный блок7 поступает на первый выход формирователя. Этот сигнал поступает такжена вход счетчика 5 периодов, где онрегистрируется. По заднему фронтусигнала с выхода деителя 2 частоты,поступающему через элемент ИЛИ 9,иа счетный вход триггера 11, тригге 1,11 переходит в нулевое состояние,подготавливая к работе элемент И 10,После этого сигнал, поступающийпо шине 13 через элемент И 10, осуществляет уставку дополнительного Щ кода в делитель 2 частоты, а по заднему фронту этого сигнала, поступающего через элемент ИЛИ, 9 на счетныйвход триггера 11, триггер 11 переходит в единичное состояние, прекращая Я работу элемента И 10.Затем делитель 2 частоты снованачинает заполняться сигналами, поступающими по шине 14 на вход делителя 2 частоты. По заполнению делителя 2 частоты с выхода его поступает сигнал, который через распределительный блок 7 поступает на первыйвыход формирователя. Этот сигналпоступает также на вход счетчика 5периодов, где он регистрируется. Позаднему фронту сигнала с выхода дели-,теля 2 частоты, поступающего черезэлемент ИЛИ 9 на счетный вход триг"гера 11, триггер 11 переходит в нулевое состояние, подготавливая к работе элемент И 10,Далее по ранее описанному циклуосуществляется уставка дополнительного кода в делитель 2 частоты и выдача сигнала по первому выходу устройства.Этот процесс продолжается до выдачи определенного количества сигналов в схему б сравнения. В моментдостижения счетчиком 5 периодов заданного количества схема б сравнения срабатывает и через элемент 8 задержки, который задерживает сигнална длительность, равную длительностисигнала, поступающего по шине 14,осуществляет уставку счетчика 5 периодов в нулевое состояние, переключает информационный вход распределительного блока на второй выход устройства и переводит задающий блок 4в следующее положение, обеспечиваяна выходах информацию для выдачивторой серии импульсов, по которойна информационные входы индексногорегистра поступает дополнительныйкод, задающий частоту следования импульсов в данной серии, а на управляющие входы схемы б сравнения поступает прямой код, определяющий количество импульсов в данной серии. Далее осуществляется выдача второй серии импульсов по ранее описанному циклу. Процесс выдачи и заданных серий по и выходам устройства продолжается до выдачи и-ой серии импульсов.Технико-экономический эффект предлагаемого устройства заключается в расширении функциональных возможностей формирования серий импульсов, а именно, в формировании переменного количества импульсов в каждой серии, при этом количество импульсов в серии и число серий импульсов эадается соотвествующей программой.Это позволяет использовать предлагаемый формирователь при построении делителя частоты с переменным коэффициентом деления.Указанный .эффект обусловлен введением схемы сравнения, распределительного блока, триггера и соответ" ствующих связей,30Формула изобретенияФормирователь серий импульсов,содержащий генератор тактовых импульсов, один из выходов которого под 15 ключен к входу делителя частоты,установочные входы которого соединены с выходами индексного регистра,информационные входы которого подключены к соответствующимвыходамЩ задающего блока, счетчик периодов,счетный выход которого соединен с выходом делителя частоты, элемент задержки, элементы И, ИЛИ, о т л ич а ю щ и й с я тем, что, с цельюрасширения функциональных возможностей за счет формирования переменного количества импульсов в каждойсерии, в. него введены схема сравнения, распределительный блок и триггер, при этом выходы счетчика периодов подключены к первой группе входов схемы сравнения, вторая группавходов которой соединена с соответ"твуюшими выходами задающего блока,выход делителя частоты подключен кпервому входу элемента ИЛИ и информационному входу распределительногоблока, выход схемы сравнения черезэлемент задержки соедйнен с установочным входом счетчика периодов и40 управляющими входами распределительного блока и задающего блока, другойвыход генератора тактовых импульсовподключен к одному из входов элемента И, выход которого соединен с45 управляющим входом индексного регистра и вторым входом элемента ИЛИ, выход которого подключен к счетномувходу триггера, нулевой выход которого соединен с другим входом элемента И.50Источники информации,принятые во внимание при экспертизе1. Патент ФРГ Р 1279740,кл. 21 а 1 36/22, 1968.2. Авторское свидетельство СССР55 Р 349997, кл, С 06 Р 1/04, 1971 (прототип),798772 в хЛ выем,г Ььюх.п Составитель В. КурочкинТехред С.Мигунова Корректор И. Шароши Редактор Л. Кеви филиал ППП Патентф, г. Ужгород, ул, Проектная, 4 Заказ 10030/63 Тираж 756 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
