Задающее устройство регулятора давления

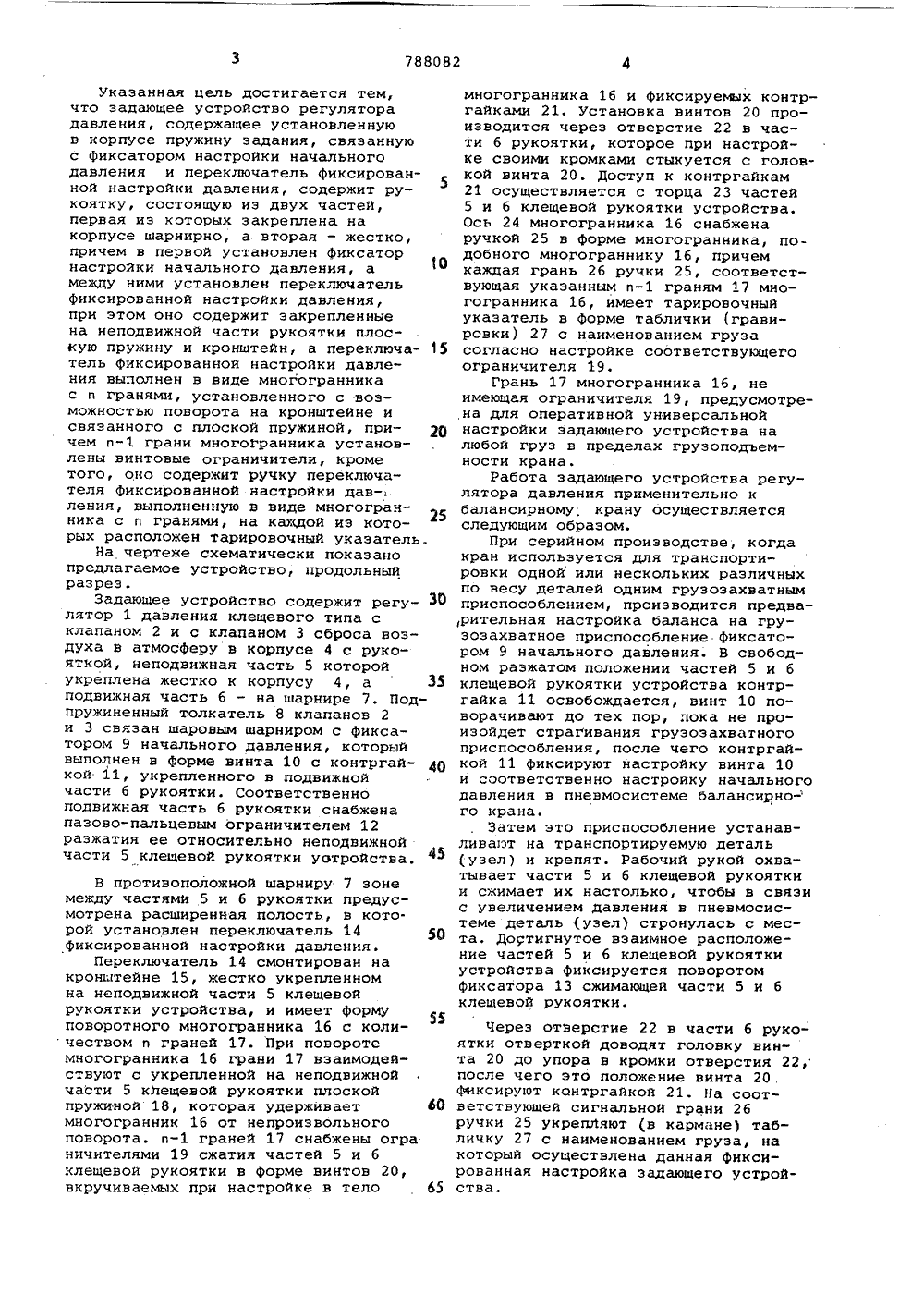

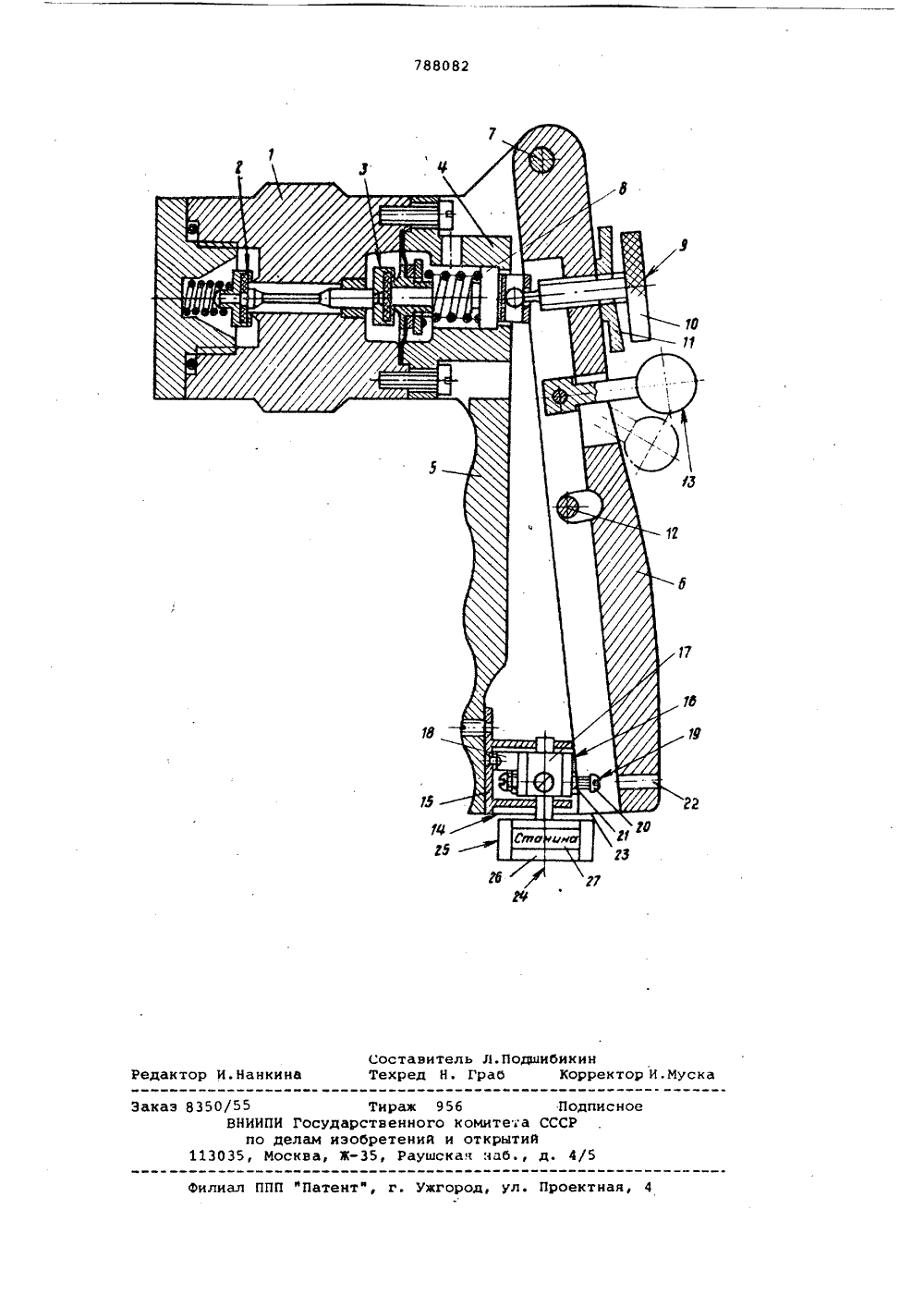

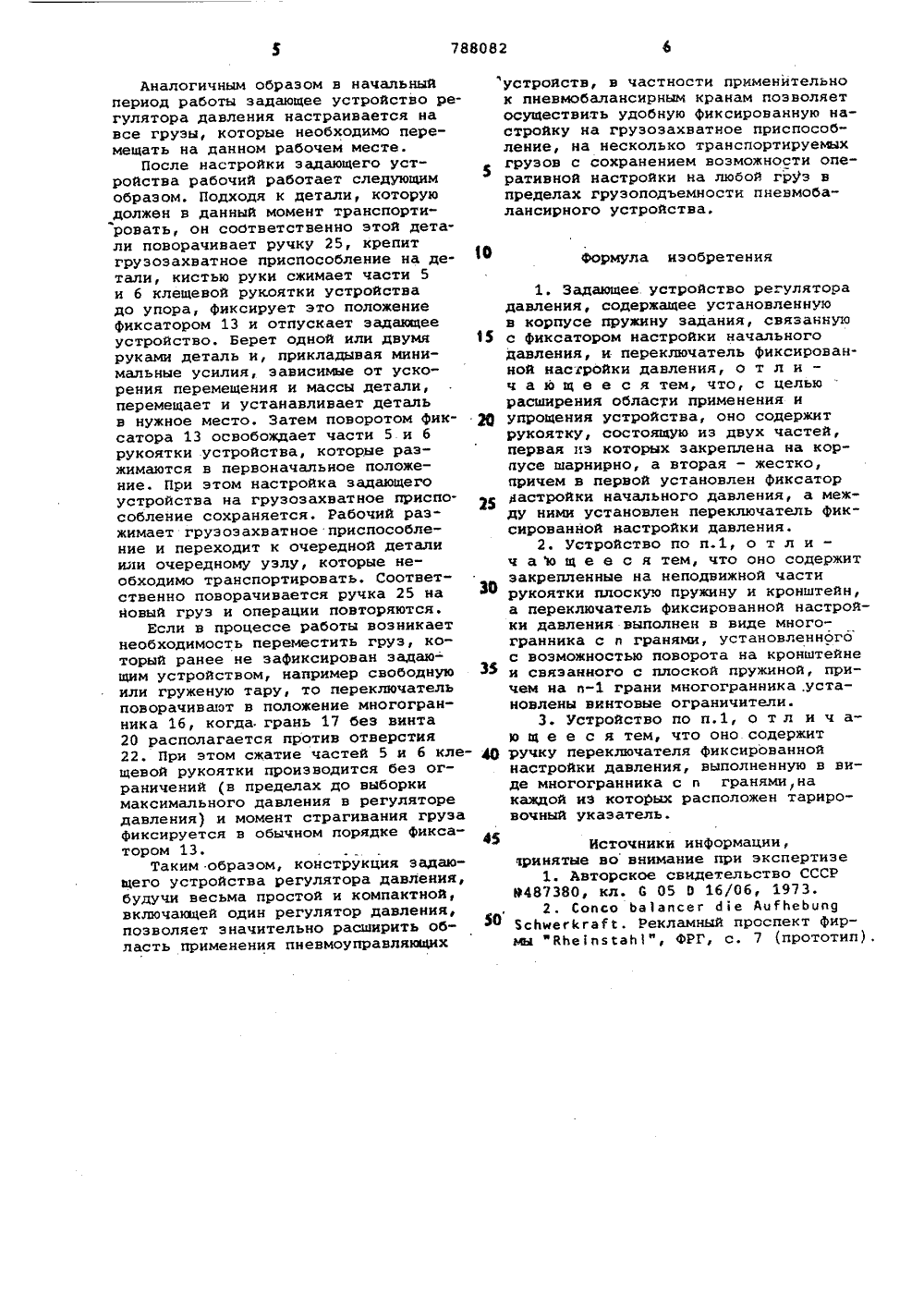

Сеез Советских Социалистических Республик(51)М. Кл. С 05 О 16/06 ГосухвРстьфиимя комитат СССР ио яедам изобретеииЯ и откритиЯ(54) ЗАДА 1 лЦЕЕ УСТРОЯСТВО РЕГУЛЯТОРА ДАВЛЕНИЯ Эти недостатки ограничивают спе. циализацию известного пневмопульта, сужают его эксплуатационные возможности, создают определенные опасности в работе грузоподъемного устрой-. ства.Цель изобретения - расширение области применения и упрощение уст ройства. Изобретение относится к пневмоап-т паратуре управления пневмоисполнительными органами подъемно-транспортного оборудования, преимущественно пневмобалансирных устройств,Известно эадающее устройство регулятора давления в виде винта, связанного с пружиной задания 11.Однако это устройство не может быть применено в качестве эадатчика давления пневмоисполнительным органам подъемно-транспортного оборудования.Наиболее близким по технической сущности к изобретению является пнев мопульт управления балансирного крана, содержащий регулятор давления, фиксатор начального давления и переключатель фиксированной настройки пневмоцилиндра крана на началь ное давление (на баланс грузозахватного прнспособления 1, причем для настройки на первый груз и для настройки на второй груз пневмопульт имеет отдельные винтовые регуляторы 2 з давления, каждый из которых снабжен реэьбовым фиксатором (контргайкой) настройки винта регулятора, и регуляторы настройки на грузы снабжены перекидными выключателями, отключаю щими их при перемещении консоли крана беэ груза 2.Известное устройство обладает следующими недостатками:специализация на оперативный баланс не более 2-х предметов различного веса; в случае необходимости переноса предметов, вес которых заранее не зафиксирован на пульте, приходится каждый раэ осуществлять настройку и фиксацию настройки одного иэ винтовых регуляторов давления посредством вращения соответствующей ручки и контргайкивозможность ошибок и небезопасность при переключении выключателей регуляторов давления на пульте, так как переключение осуществляется ступенчато, кроме того, доступ к регуляторам давления свободенВ противоположной шарниру 7 зоне между частями 5 и б рукоятки предусмотрена расширенная полость, в которой установлен переключатель 14 фиксированной настройки давления.Переключатель 14 смонтирован на кронштейне 15, жестко укрепленном на неподвижной части 5 клещевой рукоятки устройства, и имеет Форму поворотного многогранника 16 с коли чеством и граней 17. При повороте многогранника 16 грани 17 взаимодействуют с укрепленной на неподвижной части 5 клещевой рукоятки плоской пружиной 18, которая удерживает многогранник 16 от непроизвольного поворота. играней 17 снабжены огра ничителями 19 сжатия частей 5 и б клещевой рукоятки в форме винтов 20, вкручиваемых при настройке в тело 50 Указанная цель достигается тем, что задающее устройство регулятора давления, содержащее установленную в корпусе пружину задания, связанную с фиксатором настройки начального давления и переключатель фиксированной настройки давления, содержит рукоятку, состоящую иэ двух частей, первая из которых закреплена на корпусе шарнирно, а вторая - жестко, причем в первой установлен фиксатор настройки начального давления, а между ними установлен переключатель фиксированной настройки давления, при этом оно содержит закрепленные на неподвижной части рукоятки плоскую пружину и кронштейн, а переключа тель фиксированной настройки давления выполнен в виде многогранника с и гранями, установленного с воэможностью поворота на кронштейне и связанного с плоской пружиной, при О чем играни многогранника установлены винтовые ограничители, кроме того, оно содержит ручку переключателя фиксированной настройки давления, выполненную в виде многогранника с и гранями, на каждой из которых расположен тарировочный указатель,На чертеже схематически показано предлагаемое устройство, продольный разрез.Задающее устройство содержит регу- Зо лятор 1 давления клещевого типа с клапаном 2 и с клапаном 3 сброса воздуха в атмосферу в корпусе 4 с рукояткой, неподвижная часть 5 которой укреплена жестко к корпусу 4, а35 подвижная часть б - на шарнире 7. Подпружиненный толкатель 8 клапанов 2 и 3 связан шаровым шарниром с фиксатором 9 начального давления, который выполнен в форме винта 10 с контргайкой 11, укрепленного в подвижной части 6 рукоятки. Соответственно подвижная часть б рукоятки снабжена пазово-пальцевым ограничителем 12 разжатия ее относительно неподвижной части 5 клещевой рукоятки уотройства. многогранника 16 и фиксируемых контргайками 21. Установка винтов 20 производится через отверстие 22 в части б рукоятки, которое при настройке своими кромками стыкуется с головкой винта 20. Доступ к контргайкам 21 осуществляется с торца 23 частей 5 и б клещевой рукоятки устройства. Ось 24 многогранника 16 снабжена ручкой 25 в Форме многогранника, подобного многограннику 16, причем каждая грань 26 ручки 25, соответствующая указанным играням 17 многогранника 16, имеет тарировочный указатель в форме таблички (гравировки) 27 с наименованием груза согласно настройке соответствующего ограничителя 19.Грань 17 многогранника 16, не имеющая ограничителя 19, предусмотрена для оперативной универсальной настройки задающего устройства на любой груз в пределах грузоподъемности крана.Работа задающего устройства регулятора давления применительно к балансирному, крану осуществляется следующим образом.При серийном производстве, когда кран используется для транспортировки одной или нескольких различных по весу деталей одним грузозахватным приспособлением, производится предва,рительная настройка баланса на грузоэахватное приспособление фиксатором 9 начального давления. В свободном разжатом положении частей 5 и б клещевой рукоятки устройства контргайка 11 освобождается, винт 10 поворачивают до тех пор, пока не произойдет страгивания грузозахватного приспособления, после чего контргайкой 11 фиксируют настройку винта 10 и соответственно настройку начального давления в пневмосистеме балансирно- го крана.Затем это приспособление устанавливают на транспортируемую деталь (узел) и крепят. Рабочий рукой охватывает части 5 и б клещевой рукоятки и сжимает их настолько, чтобы в связи с увеличением давления в пневмосистеме деталь (узел) стронулась с места, Достигнутое взаимное расположение частей 5 и б клещевой рукоятки устройства Фиксируется поворотом фиксатора 13 сжимающей части 5 и б клещевой рукоятки.Через отверстие 22 в части 6 рукоятки отверткой доводят головку винта 20 до упора в кромки отверстия 22, после чего это положение винта 20.фиксируют контргайкой 21. На соответствующей сигнальной грани 26 ручки 25 укрепЛяют (в кармане) табличку 27 с наименованием груза, на который осуществлена данная фиксированная настройка задающего устройства.45 50 Аналогичным образом в начальный период работы задающее устройство регулятора давления настраивается на все грузы, которые необходимо перемещать на данном рабочем месте.После настройки задающего устройства рабочий работает следующим образом. Подходя к детали, которую должен в данный момент транспортировать, он соответственно этой детали поворачивает ручку 25, крепит груэозахватное приспособление на детали, кистью руки сжимает части 5 и 6 клещевой рукоятки устройства до упора, фиксирует это положение фиксатором 13 и отпускает задающее устройство. Берет одной или двумя руками деталь и, прикладывая минимальные усилия, зависимые от ускорения перемещения и массы детали, перемещает и устанавливает деталь в нужное место. Затем поворотом фиксатора 13 освобождает части 5 и 6 рукоятки устройства, которые разжимаются в первоначальное положение. При этом настройка задающего устройства на грузозахватное приспособление сохраняется, Рабочий разжимает груэоэахватное приспособление и переходит к очередной детали или очередному узлу, которые необходимо транспортировать. Соответственно поворачивается ручка 25 на новый груз и операции повторяются.Если в процессе работы возникает необходимость переместить груз, который ранее не зафиксирован задаю- щим устройством, например свободную или груженую тару, то переключатель поворачивают в положение многогранника 16, когда грань 17 без винта 20 располагается против отверстия 22. При этом сжатие частей 5 и 6 клещевой рукоятки производится беэ ограничений (в пределах до выборки максимального давления в регуляторе давления) и момент страгивания груза Фиксируется в обычном порядке фиксатором 13.Таким образом, конструкция задающего устройства регулятора давления, будучи весьма простой и компактной, включающей один регулятор давления, позволяет значительно расширить область применения пневмоуправляющих устройств, в частности применительно к пневмобалансирным кранам позволяетосуществить удобную фиксированную настройку на груэозахватное приспособление, на несколько транспортируемыхгрузов с сохранением возможности оперативной настройки на любой груз впределах грузоподъемности пневмобалансирного устройства. Формула изобретения 1Задающее устройство регулятора давления, содержащее установленную в корпусе пружину задания, связанную с фиксатором настройки начального давления, и переключатель Фиксированной настройки давления, о т л и - ч а ю щ в е с я тем, что, с целью расширения области применения и упрощения устройства, оно содержит рукоятку, состоящую из двух частей, первая из которых закреплена на корпусе шарнирно, а вторая - жестко, причем в первой установлен фиксатор дастройки начального давления, а между ними установлен переключатель Фиксированной настройки давления.2. Устройство по п.1, о т л и - ч а ю щ е е с я тем, что оно содержит закрепленные на неподвижной части рукоятки плоскую пружину и кронштейн, а переключатель фиксированной настройки давления выполнен в виде многогранника с и гранями, установленного с возможностью поворота на кронштейне и связанного с плоской пружиной, причем на играни многогранника, установлены винтовые ограничители.3. Устройство по п.1, о т л и ч аю щ е е с я тем, что оно содержит ручку переключателя Фиксированной настройки давления, выполненную в виде многогранника с и гранями,на каждой из которых расположен тарировочный указатель. Источники информации,тринятые во внимание при экспертизе 1. Авторское свидетельство СССР 9487380, кл. 6 05 0 16/06, 1973. 2. Сопсо Ьа 1 апсег де АцЬеЬопд 5 сЬиегКгаГй. Рекламный проспект фирмы "ЙЬепзйаЫ ", ФРГ, с. 7 (прототип)788082 Составитель д.Подшибикинедактор И,Нанкина Техред Н. Граб Хорректор И,Муска к ППП фПатент", г. ужгород, ул. Проектная, 4 О/55 Тираж 95 б ВНИИПИ Государственного коми по делам иэобретений и от 035, Москва, Ж, Раушскач
