Триггер

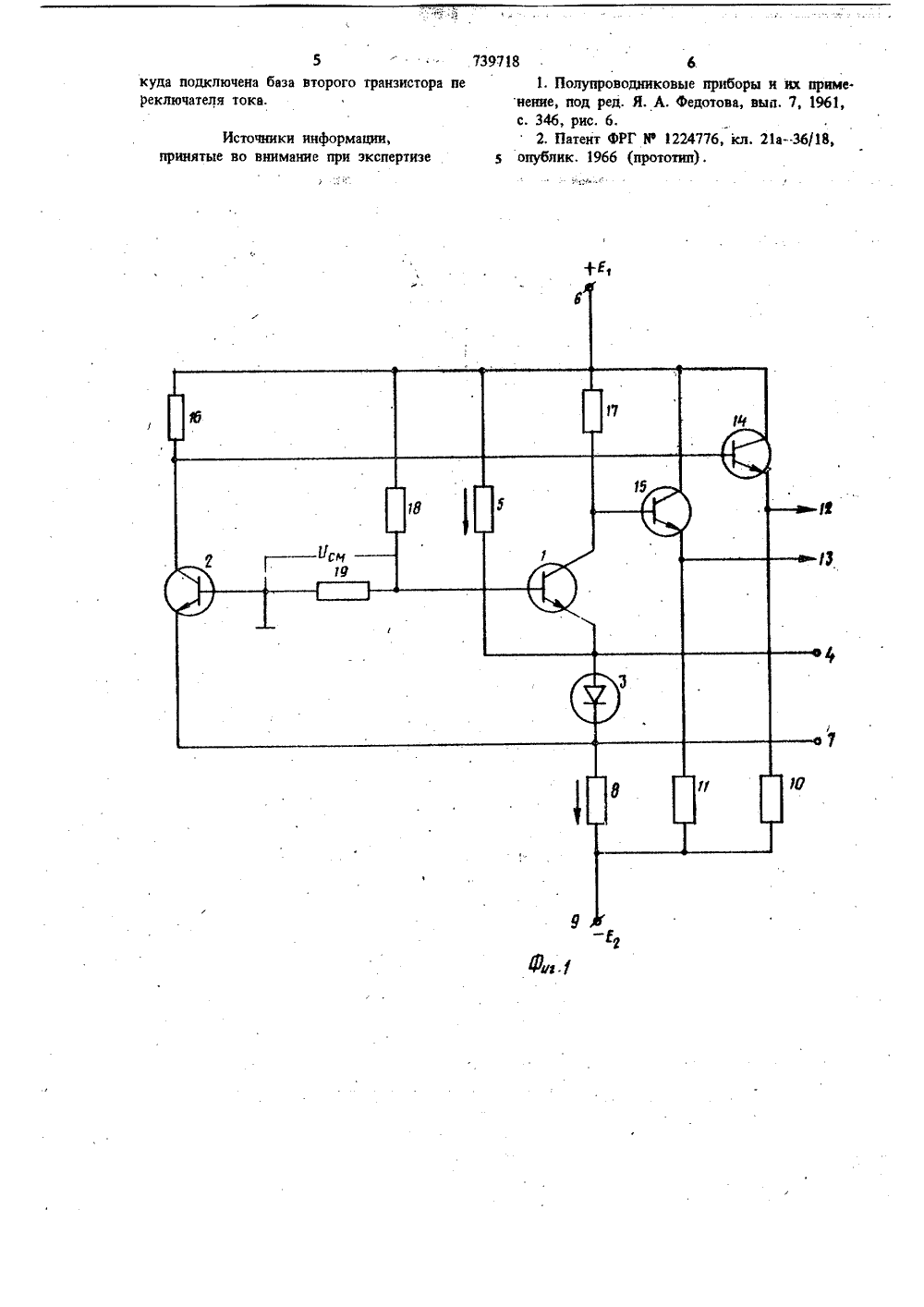

ОЛ ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 739718 Союз СоветскихСоциалистическихРеспублик(51)М. Кд. Н 03 К 3/286 Государственный комитет СССР Опубликовано 05.06.80. Бюллетень Я 21Дата опубликования описания 05.06.80 по делам изобретений и открытий(54) ТРИГГЕР Изобретение относится к вычислительнойтехнике и цифровой автоматике,Известен триггер на туннельном диоде и резисторе 1.У этого устройства нет инверсного выхода.5Известен также 1 риггер, содержащии триггер на. двух туннельных диодах и переключатель тока на транзисторах с эмиттернойсвязью 2Эта схема потребляет дополнительную мощ 1 Оность от дополнительного источника напряжения для триггера на туннельных диодах и не.достаточно надежна из.эа литания туннельныхдиодов от источника напряжения.Целью изобретения является уменьшениепотребляемой мощности и повьипение,надеж-"ности.Для достижения поставленной цели в триггер,содержащий переключатель тока на двух транзисто.рах с змиттерными связями, введен туннельныйдиод, анод которого подключен к эмиттерупервого транзистора переключателя тока, кпервой входной шине и через резистор - кшине источника питания коллскторных цепей 2,катодом - к змиттеру второго транзистора переключателя тока, ко второй входной шине и к однбму выводу резистора, другой вывод которого подключен к шине иеточника питания эмиттерных цепей, к которой подключены первые выводы нагрузки эмиттерных повторителей, вторые выводы которых подключены к первой и второй выходным шинам и к эмит. терам транзисторов эмиттерных повторителей, базы которых подключены к точкам соединения коллекторов второго и первого транзисто. ров переключателя тока и их коллекторных . резисторов; база первого транзистора переключателя тока через один резистор подключена к шине источника питания коллекторных цепей и через другой резистор - к общей шине, куда подключена база второго транзистора переключателя тока. На фиг. 1 представлена принципиальная схема триггера, на фиг. 2 (а, б) даны вольтампер. ные характеристики с положением рабочей точки туннельного диода в состоянии "0" (фиг, 2 а) и "1" (фиг. 2 б) триггера.7397 Трютер содержит переключатель тока на двух транзисторах 1, 2 с эмиттерными связями, тун. нельный диод 3, анод которого подключен к эмиттеру транзистора 1 переключателя тока, входной шине 4 и через резистор 5- к шине 6 источника питания коллекторных цепей, катодом - к эмиттеру транзистора 2 переключателя тока, ко входной шине 7 и к одному выводу резистора 8, другой вывод которого подключен к шине 9 источника питания эмит терных цепей, к которой подключены первые выводы нагрузок 10, 11 эмиттерных повтори.телей, Вторые выводы нагрузок подключены к выходным шинам 12, 13 и к эмиттерам транзисторов 14, 15 эмиттерных повторителей, базы которых подключены к точкам соединения коллекторов транзисторов 2 и 1 переклю.чатепя тока и их коллекторных резисторов 16, 17; база транзистора 1 переключателя тока через резистор 18 подключен к шине источника питания коллекторных цепей и через резистор 19 - к общей шине, куда подключена база второго транзистора переключателя тока. Устройство работает следующим образом.Туинельный диод 3 обеспечивает хранениеинформации (состояьий "0" и "1") в триггереза счет подачи дополнительного смещения вэмиттер транзистора 1. Делитель на резисторах18, 19 задает напряжение смещения на базетранзистора 1. Резистор 5 задает ток смещениятуннельного диода 3, Резистор 8 образует систочником питания эмиттерных частей генера.тор тока. Шина 4 является входом "установкав О", шина 7 - входом "установка в 1".Шина 13 - прямой, а шина 12 - инверсныйвьаходы триггера. 25 30 35 Делитель на резисторах 18, 19, задающийнапряжение смещения в базу транзистора 2 от 40носительно базы транзистора 1, обеспечивает:- отпирание транзистора 1 и переключение .тока 1 = д - ,1 в эмиттер транзистора 1й 5при переключении туннельного диода 3 всостояние "О" (фиг, 2 а, Рабочая точка туннельного диода на первой восходящей ветвис МОКСОсм Ъ Отд + Обз; 1 тд = 1 с .1 тд )В этом случае напряженное на переходе базаэмиттеР тРаизистоРа 2 Обэ = О тРанзистоР 2закрыт;50- отпирание транзистора 2 и переключение тока 1 = .1 - ,1 в эмиттер транзистора 26 Ьпри переключении туннельного диода 3 в состояние "1" (фиг, 2 б). Рабочая точка туннельного диода на второй восходящей ветвис мин55 ОсмОтд - ОА; 4 тд = 1 З,1 тд )В этом случае напряжение на переходе базаоэмиттеР тРанзистоРа 1 Обэ а О, тРанзистоР 1 закрыт. 18 4При подаче питания триггер автоматическивключается в состояние "О".Для перевода триггера в состояние "1"достаточно подать сигнал по входной шине 7МОкс О"Установка 1", обеспечивающий 1 устъ "тд - 1 тд.Для перевода в состояние "О" из состояния "1" достаточно подать сигнал по входной шине 4 "Установка О", обеспечивающийо мои"уст"тд - "тдВыходной сигнал противоположной полярности снимается с выходов эмиттерных повторителей.Применение предлагаемого триггера позволяет снизить потребляемую мощность и повысить надежность триггера, так как для работы запоминающего туннельного диода используется генератор тока типового элемента ЕС 2, в состав которого он включен, обеспечивающий режим туннельного диода в пределах, допустимых по техническим условиям, и нет необходимости в дололнительном источнике питания (необходимом для питания туннельной нары в спусковом устройстве - прототипе).По расчетным данным в предлагаемом устройстве ожидается уменьшение мощности потребления на 20% и увеличение надежности в 1,5 раза.Формула изобретенияТриггер, содержащий переключатель тока на двух транзисторах с эмиттерными связями, о т л и ч а ю щ и й с я тем, что, с целью уменьшения потребляемой мощности и повышения надежности, в него введен туннельный диод, анод которого подключен к эмнттеру первого транзистора переключателя тока, к первой входной шине и через резистор - к шине источника питания коллекторных цепей, катодом - к эмиттеру второго транзистора переключателя тока, ко второй входной шине и к одному выводу резистора, другой вывод которого подключен к шине источника питания эмиттерных цепей, к которой подключены первые выводы нагрузок эмиттерных повторителей, вторые выводы которых подключены к первой и второй выходным шинам и к эмит. терам транзисторов змиттерных повторителей, базы которых подключены к точкам соединения коллекторов второго и первого транзисторов переключателя тока и их коллекторных резисторовбаза первого транзистора переклю. чателя тока через один резистор подключена к шине источника питания коллекторных цепей ,и через другой резистор - к обшей шине,5куда подключена база второго транзистора переключателя тока. Источники информации,принятые во внимание при экспертизе 7397186.1. Полупроводниковые приборы и их приме.некие, под ред. Я. А. Федотова, вып. 7, 1961,с. 346, рис. б.2, Патент ФРГ У 1224776, кл. 21 а - 36/18,ч опублик, 1966 (прототип),739718 2 Корректор С.Н 1 о мак Редактор Б. Федотов ( Заказ 2957/50 Составитель Г. Пешко Техред Я,БирчакТираж 995ЦНИИПИ Госуда по делам изо13035, Москва, Ж Подписнорственного комитета СССРретений,и открытий- 35, Раушская наб., д. 4/5 лиал ППП "Патент", г. Ужгород, ул. Проектная
